第1章 电与磁 单元测试卷（4-7节，含答案）

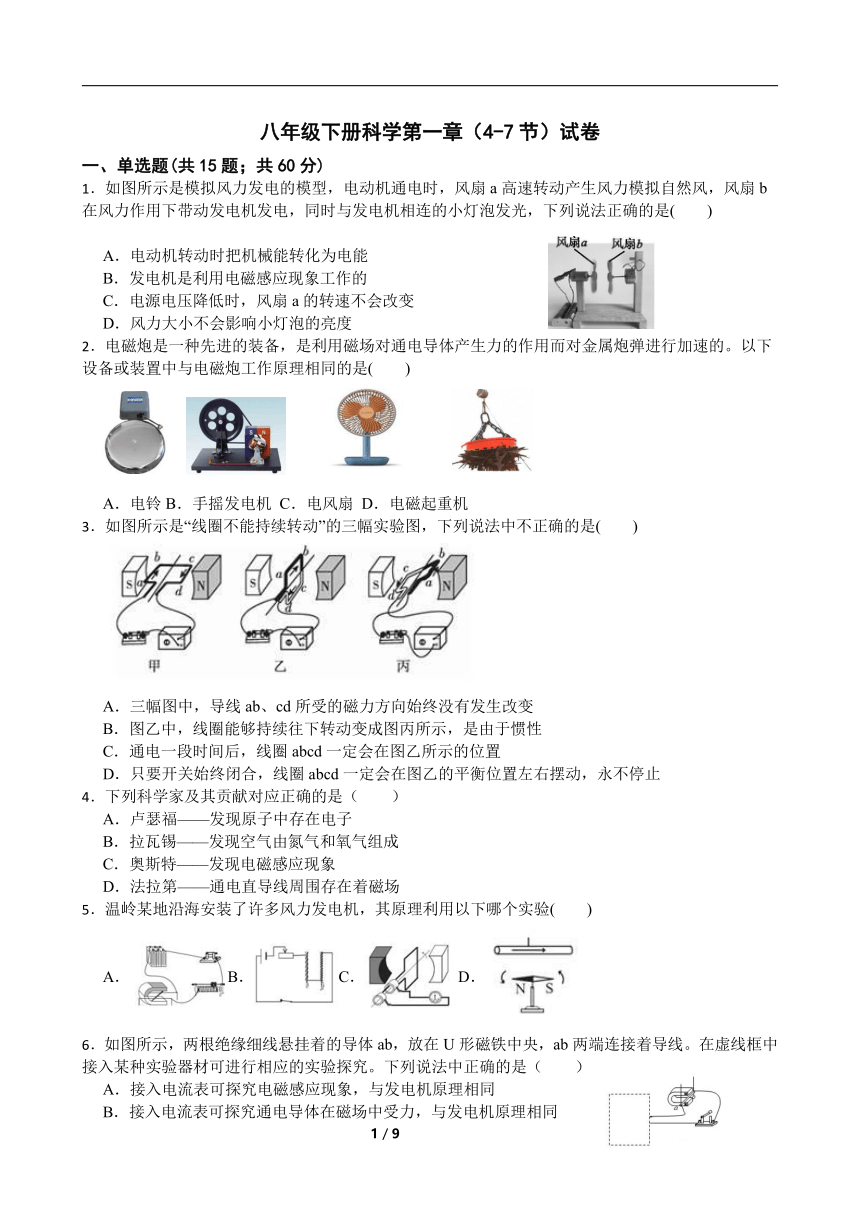

八年级下册科学第一章（4-7节）试卷
一、单选题(共15题；共60分)
1．如图所示是模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是(　　)
A．电动机转动时把机械能转化为电能
B．发电机是利用电磁感应现象工作的
C．电源电压降低时，风扇a的转速不会改变
D．风力大小不会影响小灯泡的亮度
2．电磁炮是一种先进的装备，是利用磁场对通电导体产生力的作用而对金属炮弹进行加速的。以下设备或装置中与电磁炮工作原理相同的是(　　)
A．电铃B．手摇发电机 C．电风扇 D．电磁起重机
3．如图所示是“线圈不能持续转动”的三幅实验图，下列说法中不正确的是(　　)
A．三幅图中，导线ab、cd所受的磁力方向始终没有发生改变
B．图乙中，线圈能够持续往下转动变成图丙所示，是由于惯性
C．通电一段时间后，线圈abcd一定会在图乙所示的位置
D．只要开关始终闭合，线圈abcd一定会在图乙的平衡位置左右摆动，永不停止
4．下列科学家及其贡献对应正确的是（　　）
A．卢瑟福——发现原子中存在电子
B．拉瓦锡——发现空气由氮气和氧气组成
C．奥斯特——发现电磁感应现象
D．法拉第——通电直导线周围存在着磁场
5．温岭某地沿海安装了许多风力发电机，其原理利用以下哪个实验(　　)
A．B．C．D．
6．如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　　）
A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同

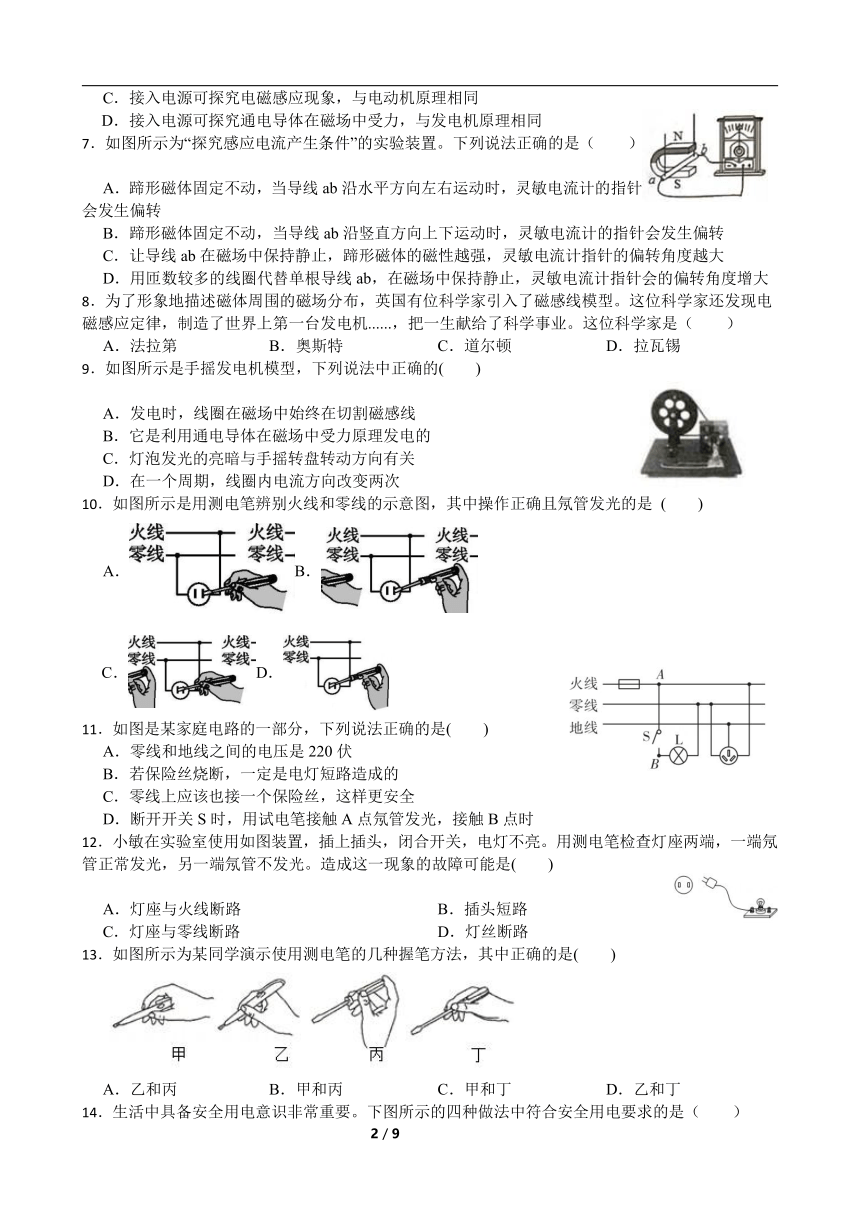

C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
7．如图所示为“探究感应电流产生条件”的实验装置。下列说法正确的是（　　）
A．蹄形磁体固定不动，当导线ab沿水平方向左右运动时，灵敏电流计的指针会发生偏转
B．蹄形磁体固定不动，当导线ab沿竖直方向上下运动时，灵敏电流计的指针会发生偏转
C．让导线ab在磁场中保持静止，蹄形磁体的磁性越强，灵敏电流计指针的偏转角度越大
D．用匝数较多的线圈代替单根导线ab，在磁场中保持静止，灵敏电流计指针会的偏转角度增大
8．为了形象地描述磁体周围的磁场分布，英国有位科学家引入了磁感线模型。这位科学家还发现电磁感应定律，制造了世界上第一台发电机......，把一生献给了科学事业。这位科学家是（　　）
A．法拉第 B．奥斯特 C．道尔顿 D．拉瓦锡
9．如图所示是手摇发电机模型，下列说法中正确的(　　)
A．发电时，线圈在磁场中始终在切割磁感线
B．它是利用通电导体在磁场中受力原理发电的
C．灯泡发光的亮暗与手摇转盘转动方向有关
D．在一个周期，线圈内电流方向改变两次
10．如图所示是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是 (　　)
A．B．
C．D．
11．如图是某家庭电路的一部分，下列说法正确的是(　　)
A．零线和地线之间的电压是220伏
B．若保险丝烧断，一定是电灯短路造成的
C．零线上应该也接一个保险丝，这样更安全
D．断开开关S时，用试电笔接触A点氖管发光，接触B点时
12．小敏在实验室使用如图装置，插上插头，闭合开关，电灯不亮。用测电笔检查灯座两端，一端氖管正常发光，另一端氖管不发光。造成这一现象的故障可能是(　　)
A．灯座与火线断路 B．插头短路
C．灯座与零线断路 D．灯丝断路
13．如图所示为某同学演示使用测电笔的几种握笔方法，其中正确的是(　　)
A．乙和丙 B．甲和丙 C．甲和丁 D．乙和丁

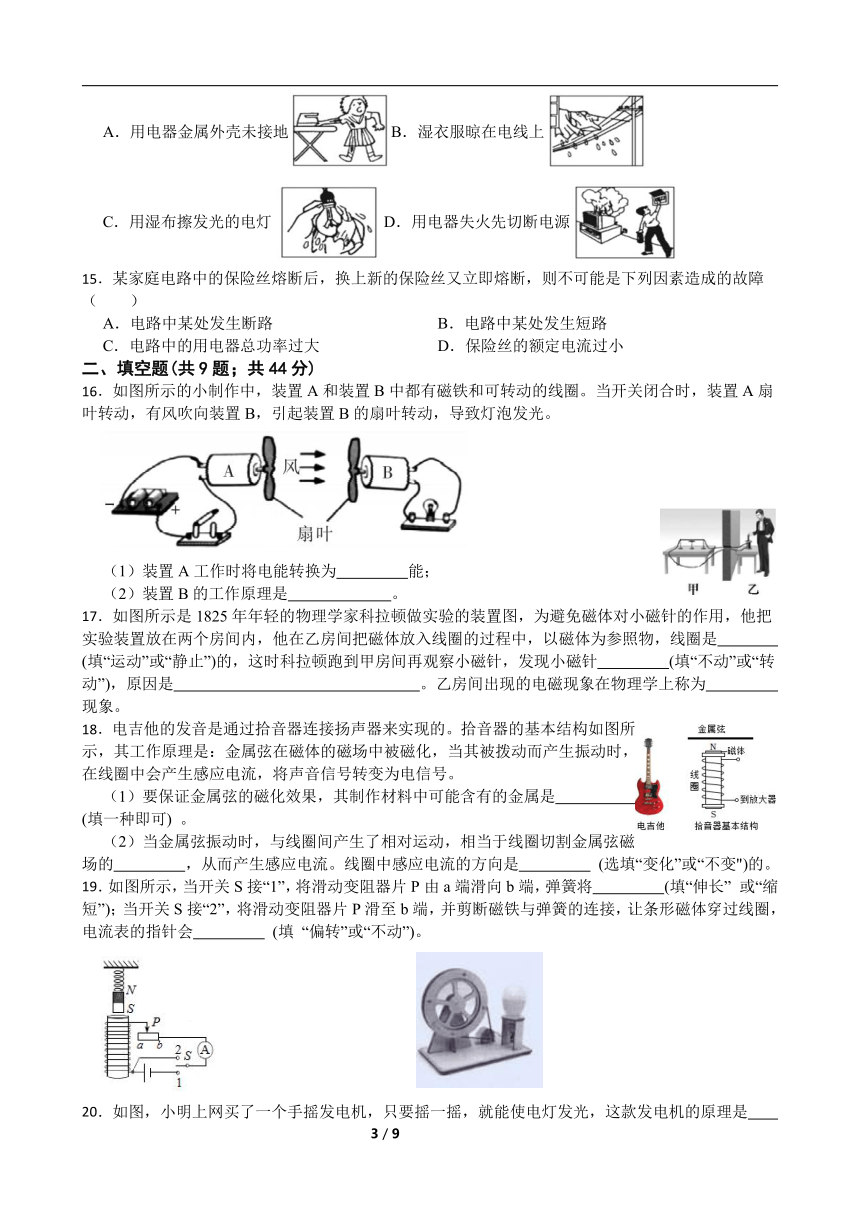

14．生活中具备安全用电意识非常重要。下图所示的四种做法中符合安全用电要求的是（　　）
A．用电器金属外壳未接地B．湿衣服晾在电线上
C．用湿布擦发光的电灯D．用电器失火先切断电源
15．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则不可能是下列因素造成的故障（　　）
A．电路中某处发生断路 B．电路中某处发生短路
C．电路中的用电器总功率过大 D．保险丝的额定电流过小
二、填空题(共9题；共44分)
16．如图所示的小制作中，装置A和装置B中都有磁铁和可转动的线圈。当开关闭合时，装置A扇叶转动，有风吹向装置B，引起装置B的扇叶转动，导致灯泡发光。
（1）装置A工作时将电能转换为　 　能；
（2）装置B的工作原理是　 　。
17．如图所示是1825年年轻的物理学家科拉顿做实验的装置图，为避免磁体对小磁针的作用，他把实验装置放在两个房间内，他在乙房间把磁体放入线圈的过程中，以磁体为参照物，线圈是　 　(填“运动”或“静止”)的，这时科拉顿跑到甲房间再观察小磁针，发现小磁针　 　(填“不动”或“转动”)，原因是　 　。乙房间出现的电磁现象在物理学上称为　 　现象。
18．电吉他的发音是通过拾音器连接扬声器来实现的。拾音器的基本结构如图所示，其工作原理是：金属弦在磁体的磁场中被磁化，当其被拨动而产生振动时，在线圈中会产生感应电流，将声音信号转变为电信号。
（1）要保证金属弦的磁化效果，其制作材料中可能含有的金属是　 　(填一种即可) 。
（2）当金属弦振动时，与线圈间产生了相对运动，相当于线圈切割金属弦磁场的　 　，从而产生感应电流。线圈中感应电流的方向是　 　 (选填“变化”或“不变")的。
19．如图所示，当开关S接“1”，将滑动变阻器片P由a端滑向b端，弹簧将　 　(填“伸长” 或“缩短”)；当开关S接“2”，将滑动变阻器片P滑至b端，并剪断磁铁与弹簧的连接，让条形磁体穿过线圈，电流表的指针会　 　 (填 “偏转”或“不动”)。

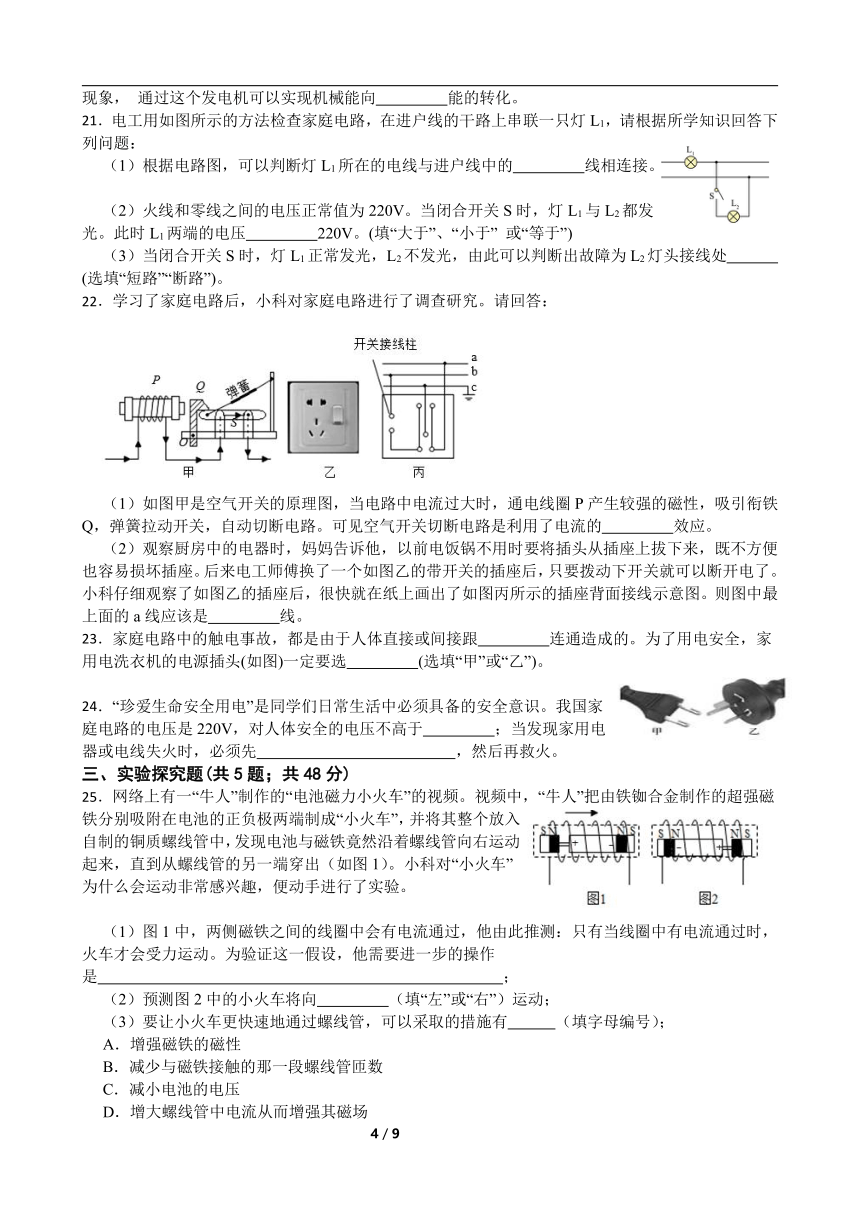

20．如图，小明上网买了一个手摇发电机，只要摇一摇，就能使电灯发光，这款发电机的原理是　 　现象， 通过这个发电机可以实现机械能向　 　能的转化。
21．电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1，请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的　 　线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压　 　220V。(填“大于”、“小于” 或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出故障为L2灯头接线处　 　 (选填“短路”“断路”)。
22．学习了家庭电路后，小科对家庭电路进行了调查研究。请回答：
（1）如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路。可见空气开关切断电路是利用了电流的　 　效应。
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了。小科仔细观察了如图乙的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的a线应该是　 　线。
23．家庭电路中的触电事故，都是由于人体直接或间接跟　 　连通造成的。为了用电安全，家用电洗衣机的电源插头(如图)一定要选　 　(选填“甲”或“乙”)。
24．“珍爱生命安全用电”是同学们日常生活中必须具备的安全意识。我国家庭电路的电压是220V，对人体安全的电压不高于　 　；当发现家用电器或电线失火时，必须先　 　，然后再救火。
三、实验探究题(共5题；共48分)
25．网络上有一“牛人”制作的“电池磁力小火车”的视频。视频中，“牛人”把由铁铷合金制作的超强磁铁分别吸附在电池的正负极两端制成“小火车”，并将其整个放入自制的铜质螺线管中，发现电池与磁铁竟然沿着螺线管向右运动起来，直到从螺线管的另一端穿出（如图1）。小科对“小火车”为什么会运动非常感兴趣，便动手进行了实验。
（1）图1中，两侧磁铁之间的线圈中会有电流通过，他由此推测：只有当线圈中有电流通过时，火车才会受力运动。为验证这一假设，他需要进一步的操作是　 　；
（2）预测图2中的小火车将向　 　（填“左”或“右”）运动；
（3）要让小火车更快速地通过螺线管，可以采取的措施有 （填字母编号）；
A．增强磁铁的磁性
B．减少与磁铁接触的那一段螺线管匝数
C．减小电池的电压
D．增大螺线管中电流从而增强其磁场
（4）要使小火车由静止开始顺利通过螺线管，下列摆放方式可行的是 （填字母编号）。
A．B．C．D．
26．图甲是欧姆在研究电学原理时，设计的一款能测量电流大小的电流扭秤(内部结构如图乙)。容器A、B中装有不同温度的水银，以导线相连构成温差电源，AB两端存在电压，其电压大小由温差决定。利用悬丝在直线导体上方悬挂磁针，导体中有电流通过时，磁针偏转，为保证测量的可靠性，欧姆对电流扭秤进行了多次试测，数据如下表：
组别 水银温度/℃ 磁针偏转情况
A B 方向 角度
1 40 10 顺时针 3θ
2 40 20 顺时针 2θ
3 40 30 顺时针 θ
4 40 50 逆时针 θ
（1）实验中欧姆是通过　 　来反应电流大小的。
（2）根据欧姆的实验数据，控制A、B中水银温度分别为30℃和50℃，可推测磁针偏转的方向及角度为　 　。
（3）相同温差下，为了使小磁针偏转更明显，可采用的方法是　 　。(列举1点)
27．在“探究什么情况下磁可以生电”的实验中，如图所示，小明将蹄形磁体放在水平桌面上，在蹄形磁体的磁场中放置一根导线AB，导线AB的两端跟灵敏电流计连接，导线AB和灵敏电流计组成闭合回路。
（1）实验时，小明通过观察　 　判断电路中是否有感应电流产生。
（2）如图所示，若保持导线AB不动，要产生感应电流，小明正确的操作是　 　。
（3）如图所示，使导线AB以速度v1水平向右运动，发现灵敏电流计指针向右偏转，观察灵敏电流计指针偏转的角度，接着使导线AB以速度v2(v2>v1)水平向右运动，则观察到灵敏电流计指针向右偏转角度与前一次相比　 　(选填“变大”、“变小”或“不变”)。
28．实验一：小敏多次拨动司南勺柄，每次静止后，发现勺柄(S极)始终指向南方(如图甲)。
实验二：小敏将小磁针放置在水平桌面上(如图乙)，附近没有其他磁体，待小磁针静止后，将连接在电路中的一段直导线放置在小磁针的正上方后不动，然后接通电路并改变电流方向，观察小磁针的偏转情况。
实验三：小敏把线圈B用一根长导线连接形成一个闭合回路，长导线附近放一枚小磁针，待小磁针静止时，将磁铁A迅速插入线圈B中(如图丙)，此时小磁针发生偏转；而将磁铁A放在线圈B中不动时，小磁针恢复到原来指向且静止不动。
（1）实验一中勺柄静止时始终指南是受地磁场作用，你觉得制作司南方形底盘的材料可以是　 　 (选填“铁"、“钴”或“铜")。
（2）实验二中若想观察到小磁针偏转方向随电流方向的改变而改变，直导线应该沿　 　(选填“东西”或“南北”)方向放置在小磁针正上方。
（3）请分析实验三中磁铁A插入线圈B时，小磁针发生偏转的原因：　 　
29．夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小明利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S，闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）图中光敏电阻R。的阻值随紫外线的增强而逐渐　 　(选填“增大”或“减小”)。
（2）从安全用电的角度分析，进户线α应该是　 　线。
（3）若要使遮阳棚防紫外线的遮阳布在紫外线还未达到设定值时就展开，可以怎么操作 　 　
四、解答题(共4题；共28分)
30．请将如图所示的元件连接成符合安全用电要求的家庭电路。
31．图甲为测电笔结构简图，图乙是使用测电笔辨别火线和零线。请据图回答：
（1）我国家庭电路中火线和零线之间的电压正常值是　 　伏；
（2）用此测电笔辨别零线，火线时，除笔尖金属体接触电线外，手还要接触　 　；
（3）正常情况下，图乙中使用测电笔时看到　 　现象证明是火线。
32．如图，是家庭用电的几个场景。
（1）图甲所示情境中，使用测电笔方法正确的是图　 　。
（2）若测电笔的电阻为106欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过　 　安。
（3）如图乙，是某插座，在开关闭合时，指示灯亮。图丙虚线框内为该插座的内部电路图，请将电路补充完整　 　。如果指示灯损坏，开关闭合时插孔　 　(选填“能”或“不能”)提供工作电压。
33．如图是某种拍摄机动车闯红灯装置的工作原理示意图。控制电路中的自动开关的开、闭状态与红绿灯联动，a、b为工作电路中的动触头。c、d为静触头，当质量足够大的交通工具(如汽车)通过停止线附近区域的埋地感应线圈时，感应线圈产生足够大的感应电流。摄像系统在电路中被接通可自动拍摄违规车辆。
（1）埋地感应线圈产生感应电流的原理是　 　(选填“通电线圈在磁场中受力”或“电磁感应”)，当有一辆自行车在闯红灯时，经过地埋感应线圈，摄像系统　 　(选填“会”或“不会”)拍摄。
（2）当绿灯亮时，自动开关处于　 　状态。(选填“断开”或“闭合”)
（3）简述汽车闯红灯时被摄像系统自动拍摄的工作原理。
答案解析部分
1．B2．C3．D4．B5．C6．A7．A8．A9．D10．B11．D12．D13．B14．D15．A
16．【答案】（1）机械
（2）电磁感应
17．【答案】运动；不动；此时线圈已经停止切割磁感线；电磁感应
18．【答案】（1）铁或钴或镍
（2）磁感线；变化
19．【答案】伸长；偏转
20．【答案】电磁感应；电
21．【答案】（1）火
（2）小于
（3）短路
22．【答案】（1）磁
（2）零
23．【答案】火线；乙
24．【答案】36V；断开开关（切断电源）
25．【答案】（1）将电池的一端与磁铁断开，这时再观察火车是否运动
（2）左
（3）A；D
（4）A
26．【答案】（1）磁针偏转角度
（2）逆时针转过2θ
（3）换用磁性更强的磁针(或减小磁针和导体之间的距离)
27．【答案】（1）灵敏电流计指针是否偏转
（2）左右移动磁体
（3）变大
28．【答案】（1）铜
（2）南北
（3）由于磁铁A插入线圈B，使得在闭合回路中线圈B切割磁感线，形成感应电流； 长导线上有电流通过，由于通电导线周围存在磁场，使得小磁针发生偏转。
29．【答案】（1）减小
（2）火
（3）将滑动变阻器的滑片向右移动，减小R1的阻值；换用电压更大的电源；增加线圈匝数；换用阻值随紫外线增强而减小得更多的光敏电阻
30．【答案】如图所示
31．【答案】（1）220
（2）金属笔卡(或笔尾金属体)
（3）氖管发光
32．【答案】（1）a
（2）2.2×10-4
（3）；能
33．【答案】（1）电磁感应；不会
（2）断开
（3）当信号灯为红灯时，自动开关闭合，此时汽车闯红灯，通过停止线附近区域的埋地感应线圈时，感应电源产生足够大的感应电流，使电磁铁磁性增强，衔铁下吸，动粗头a、b与静触头c、d接通，工作电路中的摄像系统可自动拍摄违规车辆。
