第1章 电与磁 单元综合测试（含答案）

第一单元综合测试

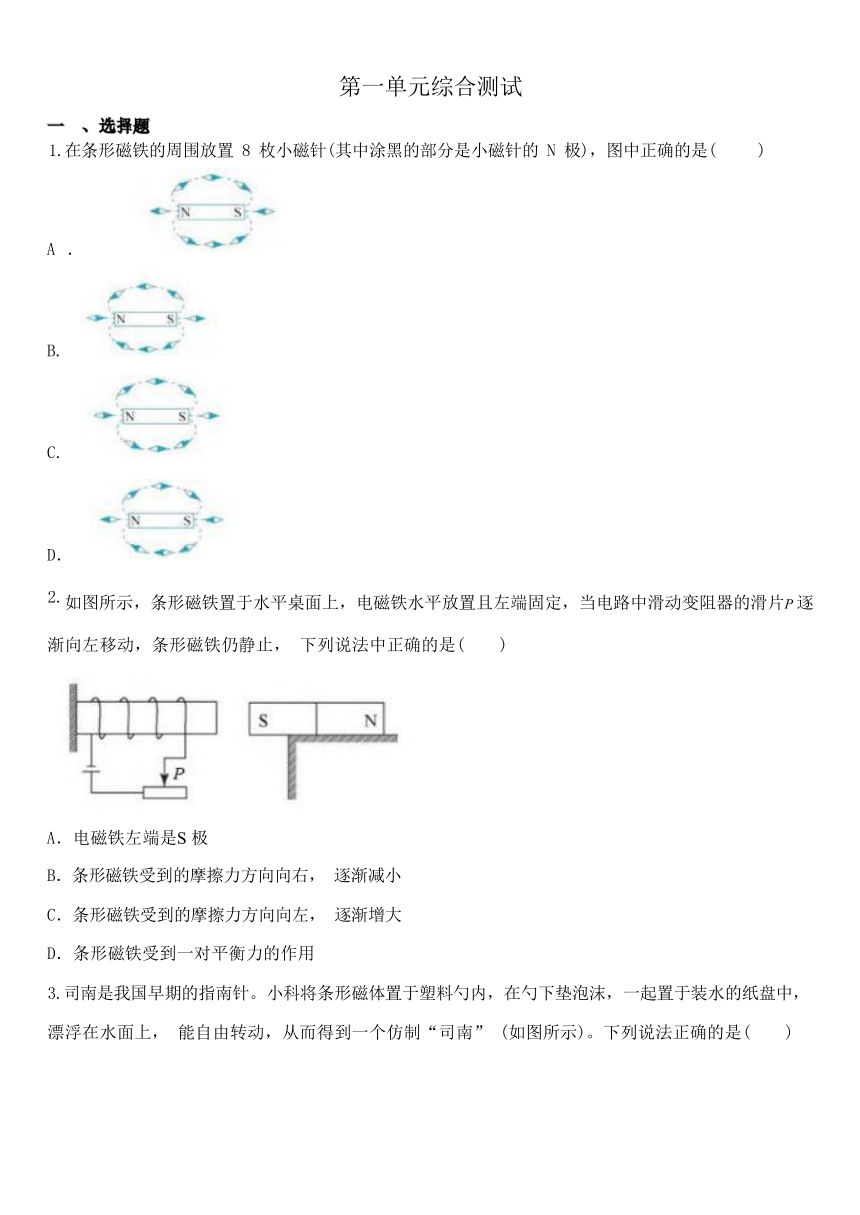

一 、选择题
1.在条形磁铁的周围放置 8 枚小磁针(其中涂黑的部分是小磁针的 N 极)，图中正确的是( )
A ．
B.
C.
D．
2.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P 逐
渐向左移动，条形磁铁仍静止， 下列说法中正确的是( )
A．电磁铁左端是S 极
B．条形磁铁受到的摩擦力方向向右， 逐渐减小
C．条形磁铁受到的摩擦力方向向左， 逐渐增大
D．条形磁铁受到一对平衡力的作用

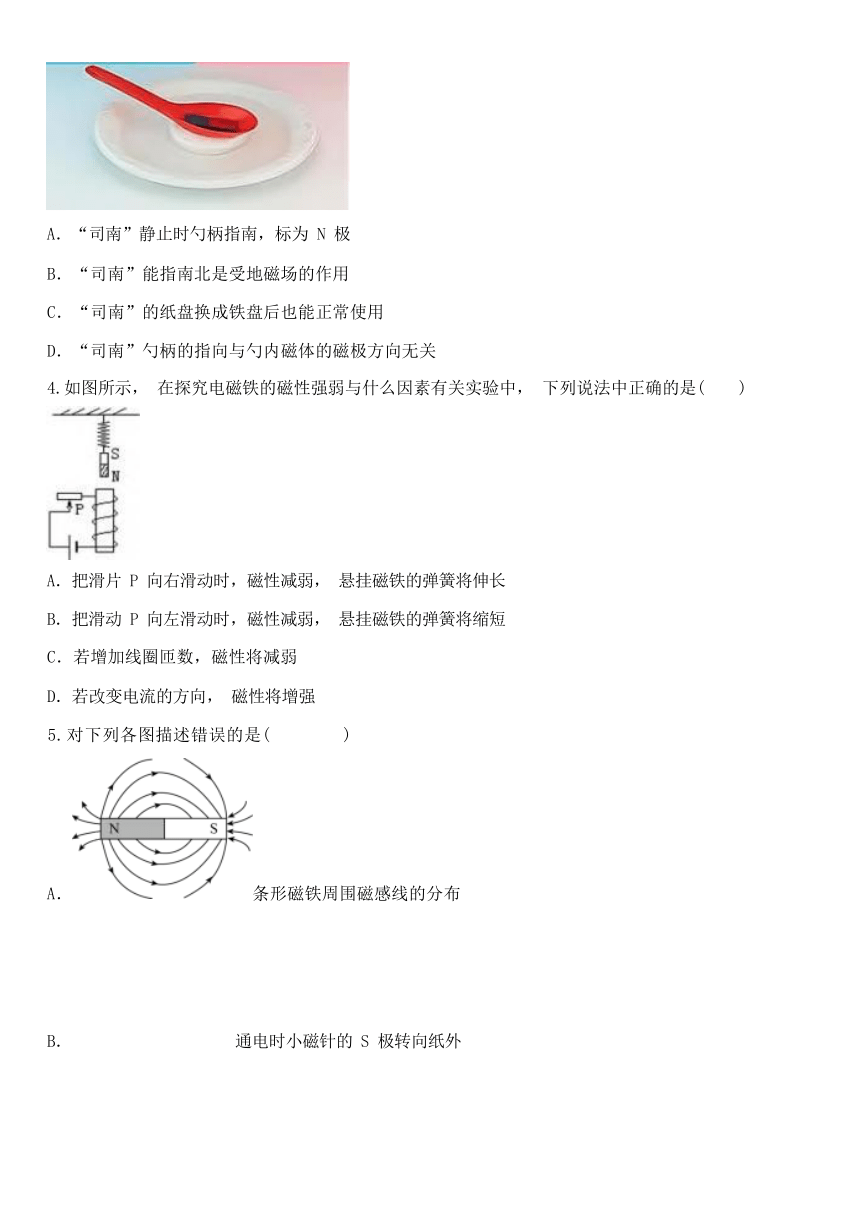

3.司南是我国早期的指南针。小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中， 漂浮在水面上， 能自由转动，从而得到一个仿制“司南” (如图所示)。下列说法正确的是( )
A．“司南”静止时勺柄指南，标为 N 极
B．“司南”能指南北是受地磁场的作用
C．“司南”的纸盘换成铁盘后也能正常使用
D．“司南”勺柄的指向与勺内磁体的磁极方向无关
4.如图所示， 在探究电磁铁的磁性强弱与什么因素有关实验中， 下列说法中正确的是( )
A．把滑片 P 向右滑动时，磁性减弱， 悬挂磁铁的弹簧将伸长
B．把滑动 P 向左滑动时，磁性减弱， 悬挂磁铁的弹簧将缩短
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向， 磁性将增强
5.对下列各图描述错误的是( )
A．条形磁铁周围磁感线的分布
B． 通电时小磁针的 S 极转向纸外
C．通电螺线管周围的磁场
D．地磁场 N 极与地理南极基本一致

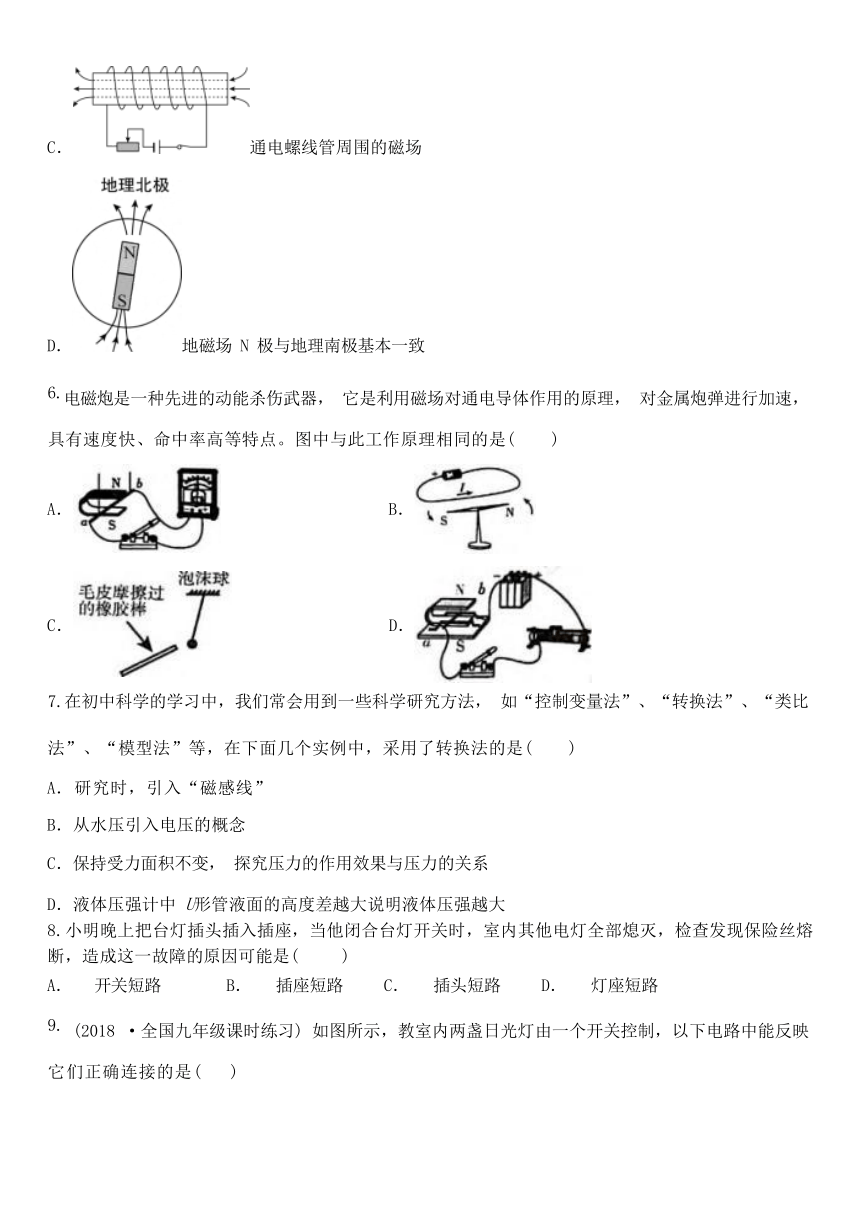

6.电磁炮是一种先进的动能杀伤武器， 它是利用磁场对通电导体作用的原理， 对金属炮弹进行加速，
具有速度快、命中率高等特点。图中与此工作原理相同的是( )
A． B．
C． D． 7.在初中科学的学习中，我们常会用到一些科学研究方法， 如“控制变量法”、“转换法”、“类比
法”、“模型法”等，在下面几个实例中，采用了转换法的是( )
A．研究时，引入“磁感线”
B．从水压引入电压的概念
C．保持受力面积不变， 探究压力的作用效果与压力的关系
D．液体压强计中 U形管液面的高度差越大说明液体压强越大 8.小明晚上把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔 断，造成这一故障的原因可能是( )
A． 开关短路 B． 插座短路 C． 插头短路 D． 灯座短路

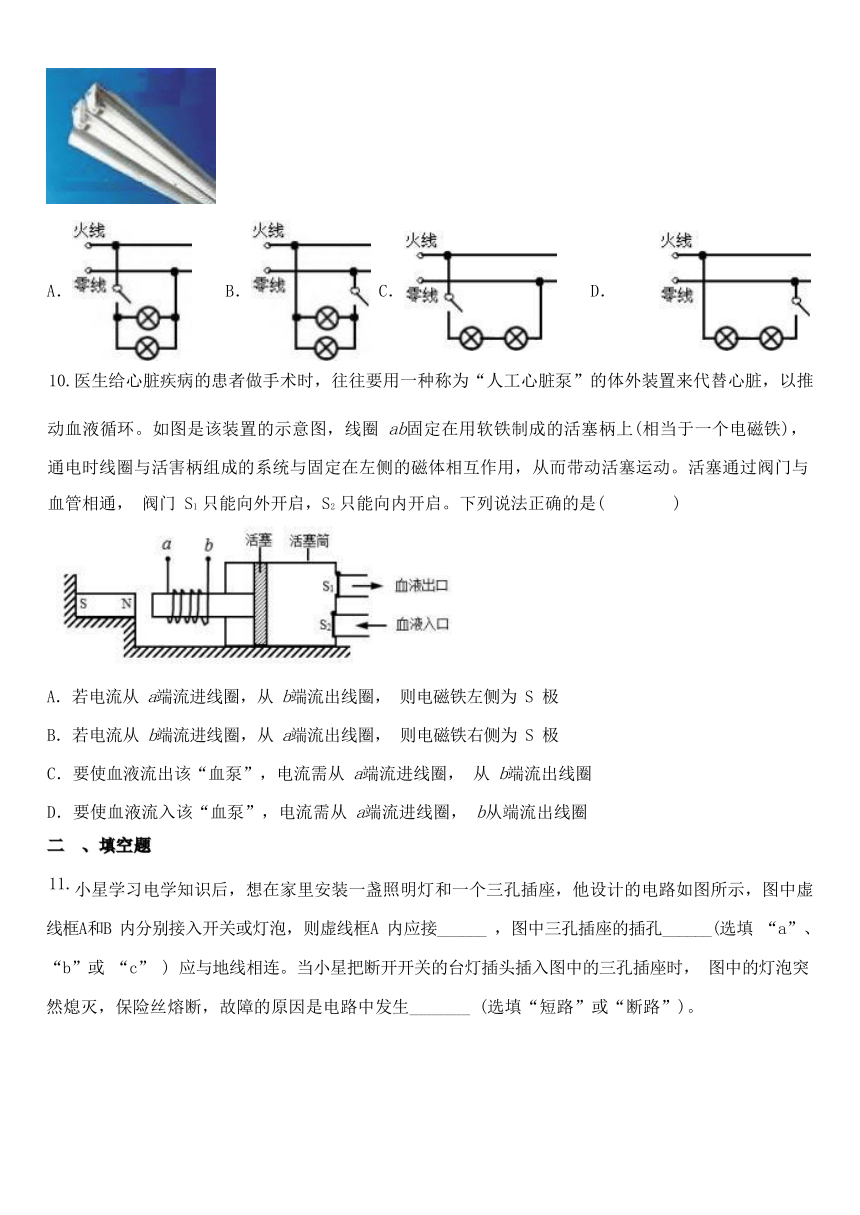

9. (2018 ·全国九年级课时练习) 如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映 它们正确连接的是( )
A． B． C． D． 10.医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推
动血液循环。如图是该装置的示意图，线圈 ab固定在用软铁制成的活塞柄上(相当于一个电磁铁)， 通电时线圈与活害柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与
血管相通， 阀门 S1 只能向外开启，S2 只能向内开启。下列说法正确的是( )
A．若电流从 a端流进线圈，从 b端流出线圈， 则电磁铁左侧为 S 极
B．若电流从 b端流进线圈，从 a端流出线圈， 则电磁铁右侧为 S 极
C．要使血液流出该“血泵”，电流需从 a端流进线圈， 从 b端流出线圈
D．要使血液流入该“血泵”，电流需从 a端流进线圈， b从端流出线圈
二 、填空题

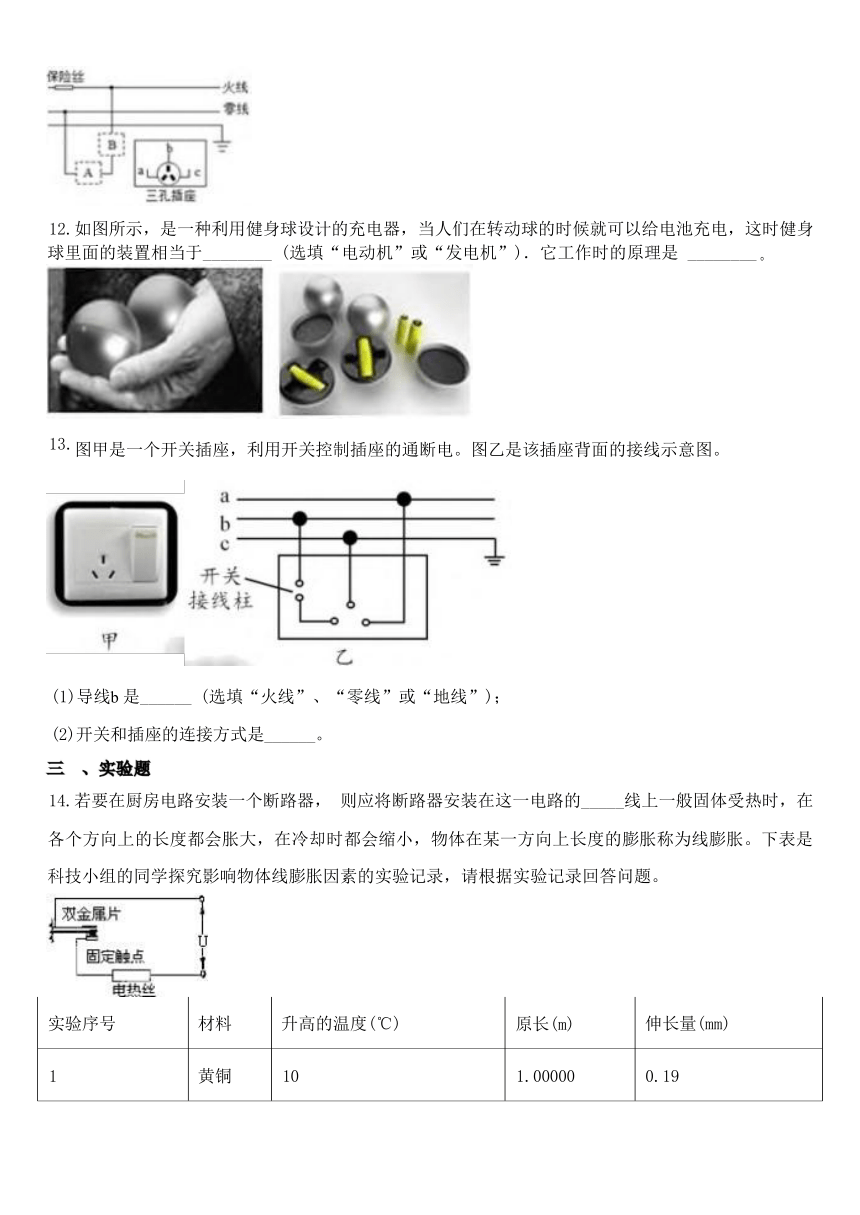

11.小星学习电学知识后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚 线框A和B 内分别接入开关或灯泡，则虚线框A 内应接______ ，图中三孔插座的插孔______(选填 “a”、 “b”或 “c” ) 应与地线相连。当小星把断开开关的台灯插头插入图中的三孔插座时， 图中的灯泡突 然熄灭，保险丝熔断，故障的原因是电路中发生_______ (选填“短路”或“断路”)。
12.如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身
(
。
)球里面的装置相当于________ (选填“电动机”或“发电机”)．它工作时的原理是 ________
13.图甲是一个开关插座，利用开关控制插座的通断电。图乙是该插座背面的接线示意图。
(1)导线b 是______ (选填“火线”、“零线”或“地线”)；
(2)开关和插座的连接方式是______。
三 、实验题
14.若要在厨房电路安装一个断路器， 则应将断路器安装在这一电路的_____线上一般固体受热时，在 各个方向上的长度都会胀大，在冷却时都会缩小，物体在某一方向上长度的膨胀称为线膨胀。下表是
科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答问题。
实验序号 材料 升高的温度(℃) 原长(m) 伸长量(mm)
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
5 铝 10 2.00000 0.46
6 铝 30 1.00000 0.69
(1)从 1、3(2、5 或 4、6)两组实验记录可以看出物体的伸长量与______有关。
(2)从______ (填序号)两组实验记录可以看出物体的伸长量还与原长有关。
(3)图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时， 双金属片
向上弯曲， 使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是 ________ (黄铜还是康铜)
15.晴天， 鸽子靠太阳定向。那么， 阴天鸽子靠什么定向呢？ 明明作出了他的猜想， 并为此做了一个实 验：(1) 阴天，远距离放飞鸽子，发现它们仍能正确定向；阴天，他在鸽子颈上系一块磁铁后再放飞， 发现鸽子迷失了方向；(3)阴天，他在鸽子头顶和脖子上绕几匝线圈， 并以小电池供电，发现放飞的 鸽子向四面八方乱飞。请回答以下问题：
(1) 明明设计本实验是为了验证一个猜想：________；
(2) 本实验________ (证实／否定) 了以上猜想；
(3) 他做本实验时，在不同时间放飞了不同品种的几十只鸽子，这样做的目的是_________。
四 、解答题
16.请根据如图所示的实物图，画出对应的电路图。
17.为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图所示)，他 用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用 小刀刮去一端全部漆皮， 另一端只刮去半周漆皮。将线圈放在支架上， 磁体放在线圈下方， 闭合开关， 用手轻推一下线圈， 线圈就会不停地转动起来。
(1) 要想改变线圈的转动方向， 小明可采用的措施是： ________、________。(写出两点)
(2) 开关闭合后， 如果电动机不转， 可能的原因是：________、________。
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是________， 并在虚线
(
__
______
)框内画出实验电路图(电动机用符号 表示) 。
第 8 页(共 11 页)
0.第一单元综合测试答案解析
一 、选择题
1.A
2.C
3.B
4.B
5.D
6.D
【详解】
A．图中实验装置， 无电源，研究电磁感应现象，故 A 不符合题意；
B．图中实验为电流的磁效应， 故 B 不符合题意；
C．图中的实验时探究带电体的性质， 故 C 不符合题意；
D．图中实验装置， 有电源，研究通电导体在磁场中受力， 故 D 符合题意。
故选 D。
7.D
8.D
9.A
【解析】
教室内的日光灯是并联的，两盏灯由一个开关控制，则开关装在干路中，为了用电安全，开关安装在 火线上，符合题意的答案为 A．
10.C
二 、填空题
11.灯泡 b 短路
【详解】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在 B处，灯泡应接在 A 处；根据三孔插座的正确接法可知， b 应与地线相连， c 应与火线相连，a与零线相连。
断开开关的台灯插头插入插座时，图中的电灯熄灭，保险丝熔断， 说明电路中电流过大，发生短路现 第 9 页(共 11 页)
象。
12.发电机；电磁感应
13.火线 串联
【详解】
(1)[1]从安全角度考虑， 开关接到火线上，所以导线b 是火线。
(2)[2]开关控制插座，开关要和插座串联。
三 、实验题
14.火 材料 1 和 2 黄铜
【解析】
【详解】
为了安全， 当开关断开时，应使用电器与火线断开，因此空气开关要装在火线上； (1)影响物体线性膨胀的因素中有三个：材料、升高的温度、原长。由 1、3(2、5 或 4、6)比较可知这 几组中原长、升高的温度相同， 只有材料不同；
(2)物体的伸长量要与原长有关， 因此这组材料必须材料、升高的温度相同。而原长不同，故选择 1、2； (3)当温度升高，金属片变长， 要想双金属片向上弯曲， 就必须让下面的金属片线膨胀比上面的金属片 线膨胀大， 才能达到目的。
通过实验数据可知， 在其它因素相同时， 黄铜的伸长量比康铜大。 15.鸽子是否靠地磁场来导航 证实 避免偶然性，使结论更可靠
四 、解答题
16.
【详解】
电路中，电流从电源正极出发， 经过开关 S，经过电流表 A2 到达 A2 的负接线柱发生分支，一支路是经 灯泡 L1 ，另一支路是经灯泡 L2、电流表 A1 ，然后两路汇合流回电源负极，电路图如下图所示：
第 10 页(共 11 页)
17. (1) 改变电流方向；改变磁极方向(2) 处于平衡位置；电流太小
(3) 滑动变阻器；
第 11 页(共 11 页)
