第1章 电与磁 专题练习(1.1-1.3，含答案）

1.1-1.3 专题练习
一 、选择题
1.磁场的基本性质是指( )
A． 能够对放入其中的磁体产生磁力的作用
B. 能使放入其中的小磁针发生偏转
C. 能够吸引铁、钴、镍等物质
D. 能够产生磁感线
2.下列说法正确的是( )
A． 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B. 磁体周围的磁感线从磁体的 S 极出来，回到磁体的 N 极
C. 磁感线分布越密的地方，其磁场越弱
D. 磁感线上某一点的方向与放在该点的小磁针静止时 N 极所指的方向相同 3.下列物体不会在其周围产生磁场的是( )
A． 铝棒 B． 地球 C． 指南针 D． 通电导体
4.如图所示， 条形磁铁置于水平桌面上，电磁铁右端同定并保持水平，且与条形磁铁在同一平面和相
同高度。当电路中开关 S 由断开到闭合时，条形磁铁一直保持静止，下列说法正确的是( )
A． 开关 S 闭合后，电磁铁左端是 S 极
B. 开关 S 闭合后， 条形磁铁受到摩擦力的方向向左
C. 滑片 P 向右移动时， 条形磁铁受到的摩擦力逐渐减小
D. 开关 S 断开时， 条形磁铁与电磁铁之间没有力的作用
5.如图所示是某科技小组设计的一种温度自动控制报警装置电路图， 以下说法中正确的( )
A．温度达到 90℃，绿灯亮 B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象 D．把水银温度计换成煤油温度计同
第 1 页(共 8 页)
样可以工作

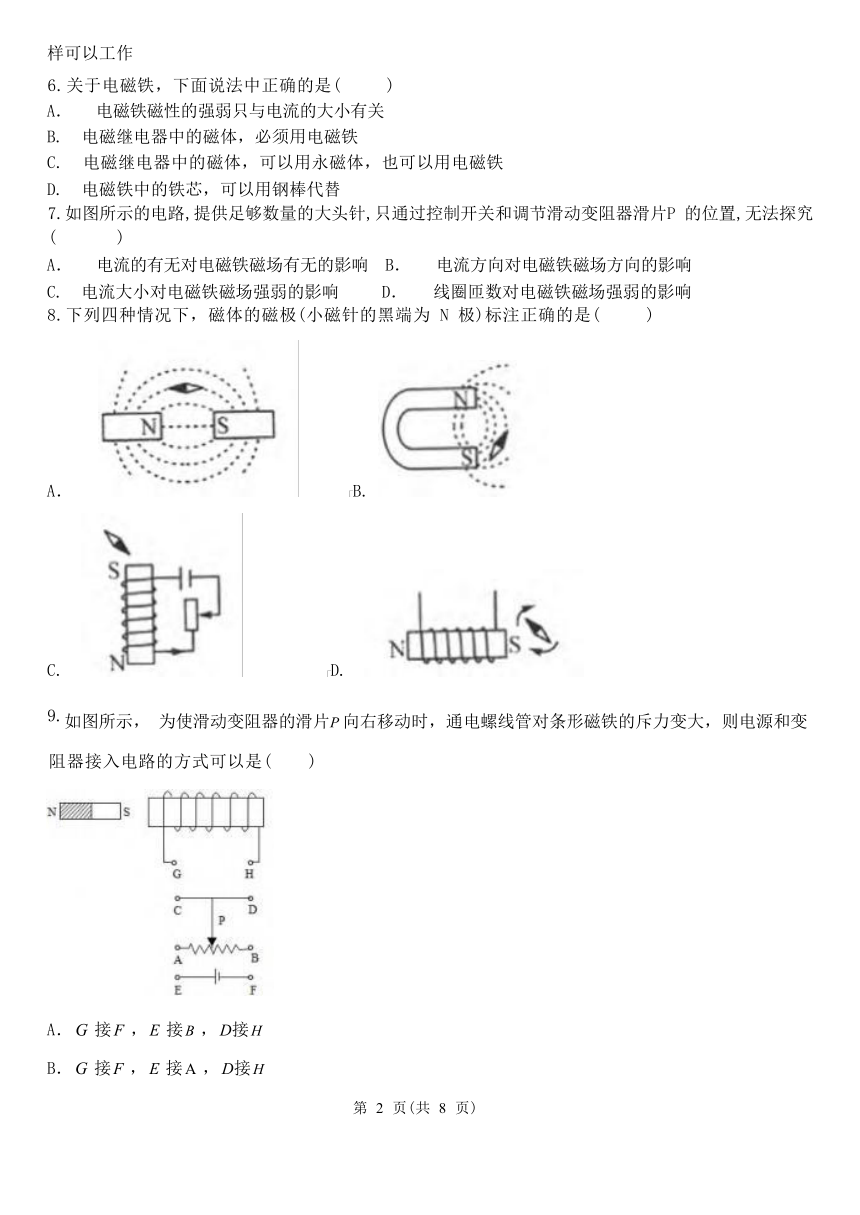

6.关于电磁铁，下面说法中正确的是( )
A． 电磁铁磁性的强弱只与电流的大小有关
B. 电磁继电器中的磁体，必须用电磁铁
C. 电磁继电器中的磁体，可以用永磁体，也可以用电磁铁
D. 电磁铁中的铁芯，可以用钢棒代替 7.如图所示的电路,提供足够数量的大头针,只通过控制开关和调节滑动变阻器滑片P 的位置,无法探究 ( )
A． 电流的有无对电磁铁磁场有无的影响 B． 电流方向对电磁铁磁场方向的影响
C. 电流大小对电磁铁磁场强弱的影响 D． 线圈匝数对电磁铁磁场强弱的影响 8.下列四种情况下，磁体的磁极(小磁针的黑端为 N 极)标注正确的是( )
A． B.
C. D.
9.如图所示， 为使滑动变阻器的滑片P 向右移动时，通电螺线管对条形磁铁的斥力变大，则电源和变 阻器接入电路的方式可以是( )
A．G 接F ，E 接B ，D接H
B．G 接F ，E 接A ，D接H
第 2 页(共 8 页)
C．G 接E ，F 接B ，D接H
D．G 接E ，F 接A ，D接H

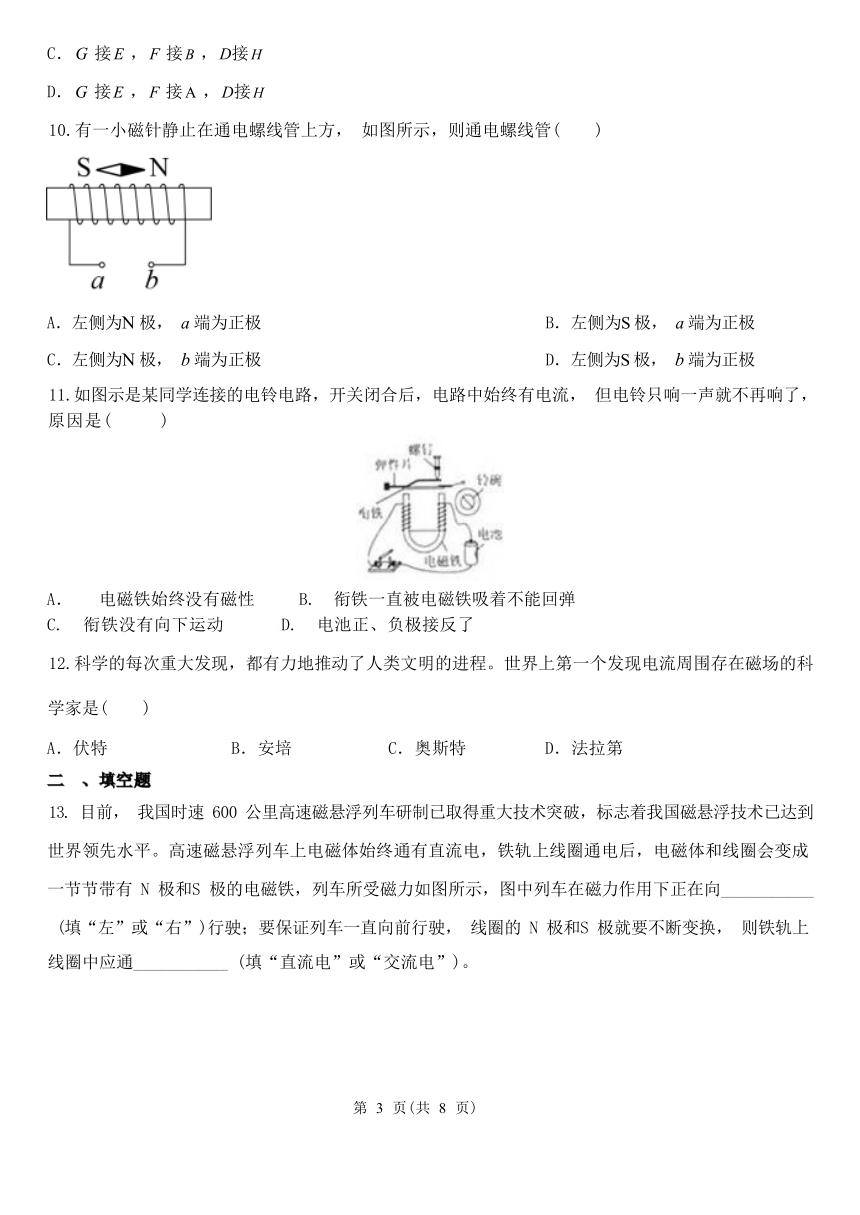

10.有一小磁针静止在通电螺线管上方， 如图所示，则通电螺线管( )
第 3 页(共 8 页)
A．左侧为N 极， a 端为正极
C．左侧为N 极， b 端为正极
B．左侧为S 极， a 端为正极
D．左侧为S 极， b 端为正极
11.如图示是某同学连接的电铃电路，开关闭合后，电路中始终有电流， 但电铃只响一声就不再响了， 原因是( )
A． 电磁铁始终没有磁性 B. 衔铁一直被电磁铁吸着不能回弹
C. 衔铁没有向下运动 D. 电池正、负极接反了
12.科学的每次重大发现，都有力地推动了人类文明的进程。世界上第一个发现电流周围存在磁场的科
学家是( )
A．伏特 B．安培 C．奥斯特 D．法拉第
二 、填空题

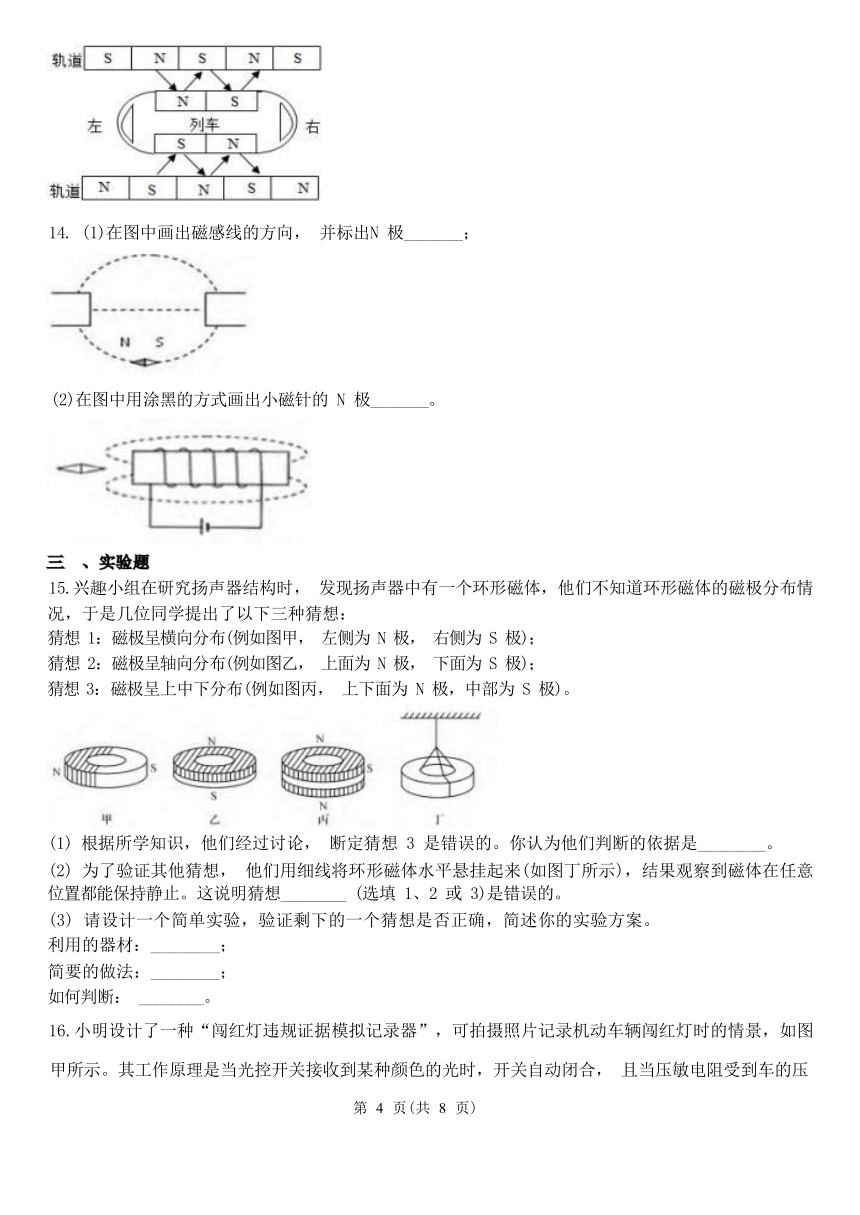

13. 目前， 我国时速 600 公里高速磁悬浮列车研制已取得重大技术突破，标志着我国磁悬浮技术已达到 世界领先水平。高速磁悬浮列车上电磁体始终通有直流电，铁轨上线圈通电后，电磁体和线圈会变成 一节节带有 N 极和S 极的电磁铁，列车所受磁力如图所示，图中列车在磁力作用下正在向___________ (填“左”或“右”)行驶；要保证列车一直向前行驶， 线圈的 N 极和S 极就要不断变换， 则铁轨上
线圈中应通___________ (填“直流电”或“交流电”)。
14. (1)在图中画出磁感线的方向， 并标出N 极_______；
(2)在图中用涂黑的方式画出小磁针的 N 极_______。
三 、实验题
15.兴趣小组在研究扬声器结构时， 发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情 况，于是几位同学提出了以下三种猜想：
猜想 1：磁极呈横向分布(例如图甲， 左侧为 N 极， 右侧为 S 极)；
猜想 2：磁极呈轴向分布(例如图乙， 上面为 N 极， 下面为 S 极)；
猜想 3：磁极呈上中下分布(例如图丙， 上下面为 N 极，中部为 S 极)。
(1) 根据所学知识，他们经过讨论， 断定猜想 3 是错误的。你认为他们判断的依据是________。
(2) 为了验证其他猜想， 他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意 位置都能保持静止。这说明猜想________ (选填 1、2 或 3)是错误的。
(3) 请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案。
利用的器材：________；
简要的做法：________；
如何判断： ________。
16.小明设计了一种“闯红灯违规证据模拟记录器”，可拍摄照片记录机动车辆闯红灯时的情景，如图 甲所示。其工作原理是当光控开关接收到某种颜色的光时，开关自动闭合， 且当压敏电阻受到车的压
第 4 页(共 8 页)
力，使它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工 作，拍摄违规车辆。光控开关未受到该种光照射时自动断开， 衔铁没有被吸引，工作电路中的指示灯 发光。
(1) 根据工作原理，将电路连接完整。 ( )
(2) 要记录违规闯红灯的情景， 光控开关应在接收到___________ (填“红”“绿”或“ 黄”)光 时，自动闭合。
(3) 由图乙可知， 压敏电阻 R的阻值随所受压力的增大而___________。
(4) 已知控制电路电压为 6 V，继电器线圈电阻为 10Ω ，当控制电路中电流大于 0.06 A 时， 衔铁被
吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录？(g 取 10N/kg) ( )
四 、解答题
17.银川唐徕回中的同学，用较长的软电线两端与灵敏电流计两接线柱连接起来，两同学拿着电线的两 处，分别站在地面上的东西方向，象跳绳一样在空中不停地摇动电线，可看到灵敏电流计的指针发生 偏转。请你利用学过的物理知识解释这个现象。
第 5 页(共 8 页)
0.1.1-1.3 专题练习答案解析
一 、选择题
1.答案: A
考点:磁场和磁感线
分析:根据对磁场的认识判断。
解答:磁场的基本性质是指能够对放入其中的磁体产生磁力的作用， 故 A 正确，而 B、C、D 错误。
故选 A．
2.答案: D
考点:磁场和磁感线
分析:根据对磁感线的认识分析判断。
解答:A．磁感线是磁场中并不存在的一些曲线，为了形象的描述磁场分布规律而人为引入的，故 A 错 误；
B．磁体周围的磁感线从磁体的 N 极出来， 回到磁体的S 极，故 B 错误；
C．磁感线分布越密的地方，其磁场越强， 故 C 错误；
D．磁感线上某一点的方向与放在该点的小磁针静止时 N 极所指的方向相同，
故 D 正确。
故选 D。
3.A
4.C
【解析】A．开关 S 闭合后，电磁铁线圈上电流向上， 右手握住螺线管，四指向上，大拇指指向左边， 那么电磁铁的左端是 N 极，故 A 错误；
B．因为条形磁铁的右端是 N 极，所以条形磁铁受到向左的斥力； 因为摩擦力 和斥力平衡，所以条形磁铁受到摩擦力的方向向右，故 B 错误；
C．当滑片向右移动时， 变阻器的阻值变大，电流变小， 电磁铁的磁力变小， 那么条形磁铁受到的摩擦 力减小，故 C 正确；
D．当 S 断开时，电磁铁没有磁场，但是条形磁铁会吸引电磁铁的铁芯， 故 D
错误。 故选 C。
5.B
6.B
【解析】A．电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故 A 错误；BC、电磁继电器中的磁体， 必须用电磁铁，通过电流的通断控制磁性的有无，不能用永磁体，故 B 正确,C 错误；D、钢棒是永磁体， 磁化后不容易退磁， 故不能用钢棒代替铁芯， 故选项 D 错误； 故选 B．
第 6 页(共 8 页)
7.B
8.C
【解析】A．根据“异名磁极相互吸引”可知， 小磁针的左端为 N 极，那么左边的磁极应该为 S 极，故 A 错误；
B．根据“异名磁极相互吸引”可知， 小磁针的下端为 S 极，那么磁铁下面的 磁极应该为 N 极，故 B 错误；
C．线圈上电流方向向左； 右手握住螺线管，弯曲的四指指尖向左， 此时大拇指指向下端，则电磁铁的 下端为 N 极，故 C 正确；
D．根据“异名磁极相互吸引”可知， 小磁针的 N 极应该逆时针旋转，故 D 错
误。 故选 C。
9.A
10.C
11.B
【解析】当开关闭合后， 电路中有电流， 电磁铁有磁性， 吸引衔铁，衔铁被吸下的同时，打击铃碗， 发出声音。此时电路始终接通， 电磁铁始终吸引衔铁， 衔铁不会回弹， 所以钉锤不能再重复打击铃碗。
故选 B
12.C
【详解】
A．伏特发明了伏特电池堆，使人类第一次得到了稳定的电源， 故 A 不合题意；
B．安培发现安培定则， 用于判断通电螺线管中磁极和电流方向的关系， 故 B 不合题意；
C．奥斯特是世界上第一个发现电和磁之间联系的人，故 C 符合题意；
D．法拉第发现了电磁感应现象， 导致了发电机的发明， 故 D 不合题意。
故选 C。
二 、填空题
13.右 交流电
14.
三 、实验题
15. (1) 一个磁体只可能有两个磁极(2) 1 (3) 小磁针；将小磁针置于磁环周围不同处；多次观察小 磁针稳定后两极的指向情况，从而判断出磁环磁极的位置
【解析】(1)根据所学知识，他们经过讨论， 断定猜想 3 是错误的。我认为他们判断的依据是： 一个
第 7 页(共 8 页)
磁体只可能有两个磁极。
(2) 为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任 意位置都能保持静止。这说明猜想 1 是错误的。
(3) 利用的器材： 小磁针； 简要的做法： 将小磁针置于磁环周围不同处；
如何判断：多次观察小磁针稳定后两极的指向情况，从而判断出磁环磁极的位置。
16. 红 变小 400 kg
四 、解答题
17.根据电磁感应现象：闭合电路中部分导体切割磁感线运动时，电路中会产生感应电流．地球是个巨 大的磁体，其磁感线沿南北方向，故人东西方向站立摇动电线时，电线中会产生感应电流，所以电流 表的指针会发生偏转。
第 8 页(共 8 页)
