浙教版科学八年级（下册）检测卷（三）：第1章电与磁（第5~7节）【word，含答案】

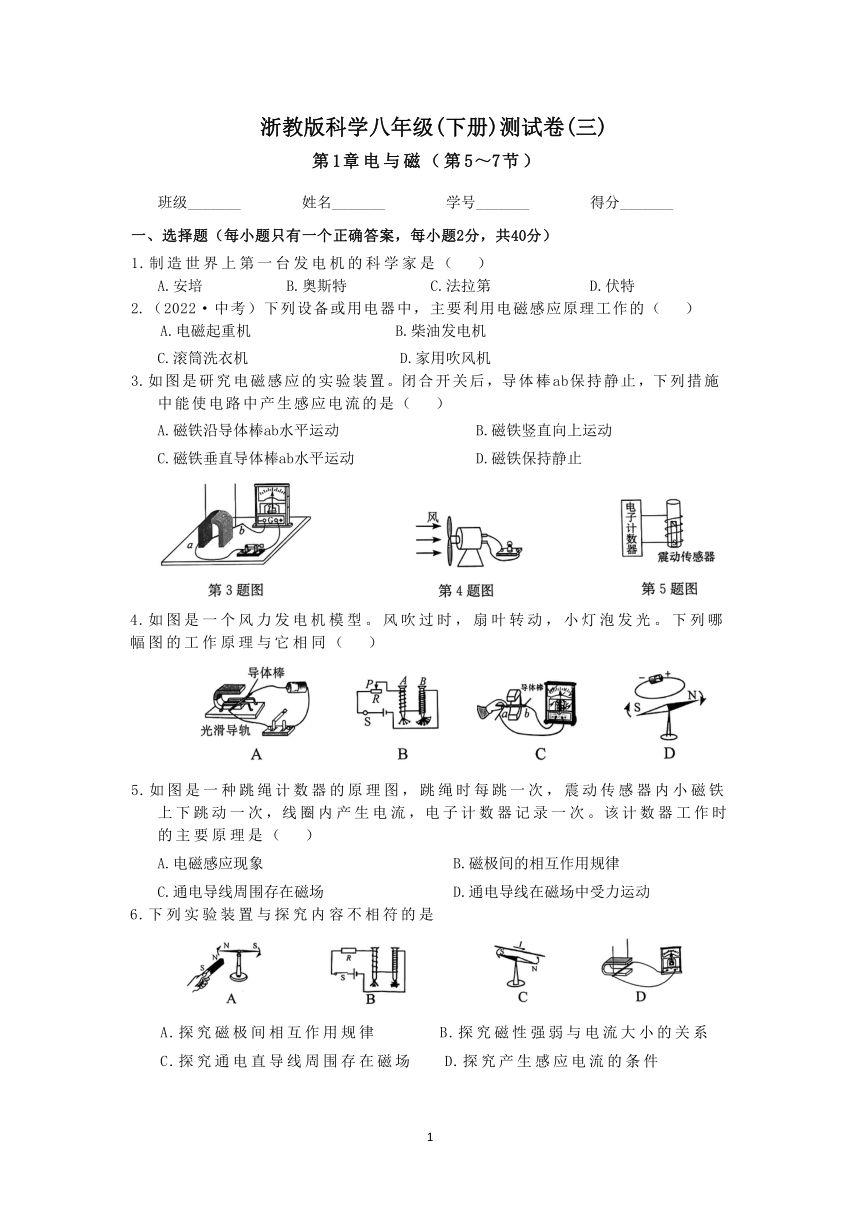

浙教版科学八年级(下册)测试卷(三)
第1章电与磁（第5～7节）
班级_______ 姓名_______ 学号_______ 得分_______
一、选择题（每小题只有一个正确答案，每小题2分，共40分）
1.制造世界上第一台发电机的科学家是（ ）
A.安培 B.奥斯特 C.法拉第 D.伏特
2.（2022·中考）下列设备或用电器中，主要利用电磁感应原理工作的（ ）
A.电磁起重机 B.柴油发电机
C.滚筒洗衣机 D.家用吹风机
3.如图是研究电磁感应的实验装置。闭合开关后，导体棒ab保持静止，下列措施中能使电路中产生感应电流的是（ ）
A.磁铁沿导体棒ab水平运动 B.磁铁竖直向上运动
C.磁铁垂直导体棒ab水平运动 D.磁铁保持静止
4.如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列哪幅图的工作原理与它相同（ ）
5.如图是一种跳绳计数器的原理图，跳绳时每跳一次，震动传感器内小磁铁上下跳动一次，线圈内产生电流，电子计数器记录一次。该计数器工作时的主要原理是（ ）
A.电磁感应现象 B.磁极间的相互作用规律
C.通电导线周围存在磁场 D.通电导线在磁场中受力运动
6.下列实验装置与探究内容不相符的是
A.探究磁极间相互作用规律 B.探究磁性强弱与电流大小的关系
C.探究通电直导线周围存在磁场 D.探究产生感应电流的条件

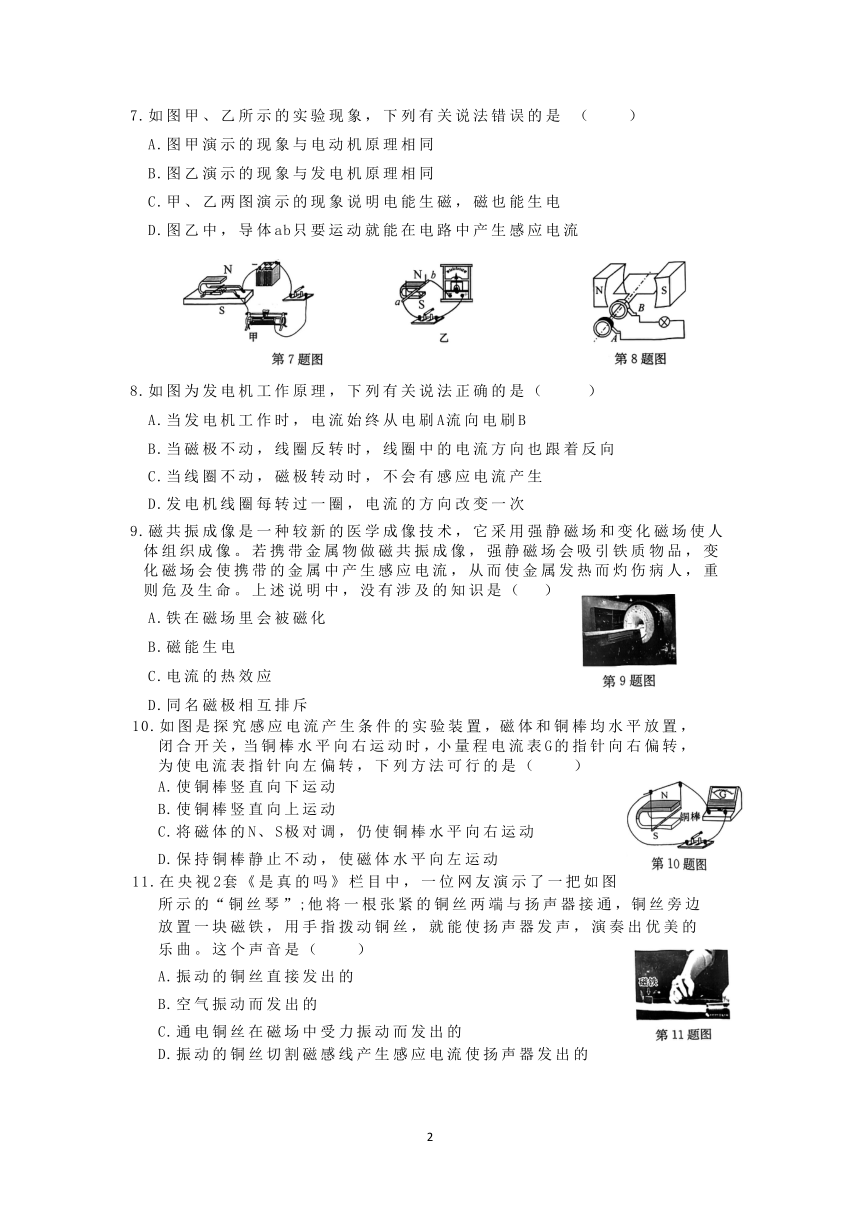

7.如图甲、乙所示的实验现象，下列有关说法错误的是 （　　）
A.图甲演示的现象与电动机原理相同
B.图乙演示的现象与发电机原理相同
C.甲、乙两图演示的现象说明电能生磁，磁也能生电
D.图乙中，导体ab只要运动就能在电路中产生感应电流
8.如图为发电机工作原理，下列有关说法正确的是（ ）
A.当发电机工作时，电流始终从电刷A流向电刷B
B.当磁极不动，线圈反转时，线圈中的电流方向也跟着反向
C.当线圈不动，磁极转动时，不会有感应电流产生
D.发电机线圈每转过一圈，电流的方向改变一次
9.磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（ ）
A.铁在磁场里会被磁化
B.磁能生电
C.电流的热效应
D.同名磁极相互排斥
10.如图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（　　）
A.使铜棒竖直向下运动
B.使铜棒竖直向上运动
C.将磁体的N、S极对调，仍使铜棒水平向右运动
D.保持铜棒静止不动，使磁体水平向左运动
11.在央视2套《是真的吗》栏目中，一位网友演示了一把如图所示的“铜丝琴”;他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声，演奏出优美的乐曲。这个声音是（　　）
A.振动的铜丝直接发出的
B.空气振动而发出的
C.通电铜丝在磁场中受力振动而发出的
D.振动的铜丝切割磁感线产生感应电流使扬声器发出的

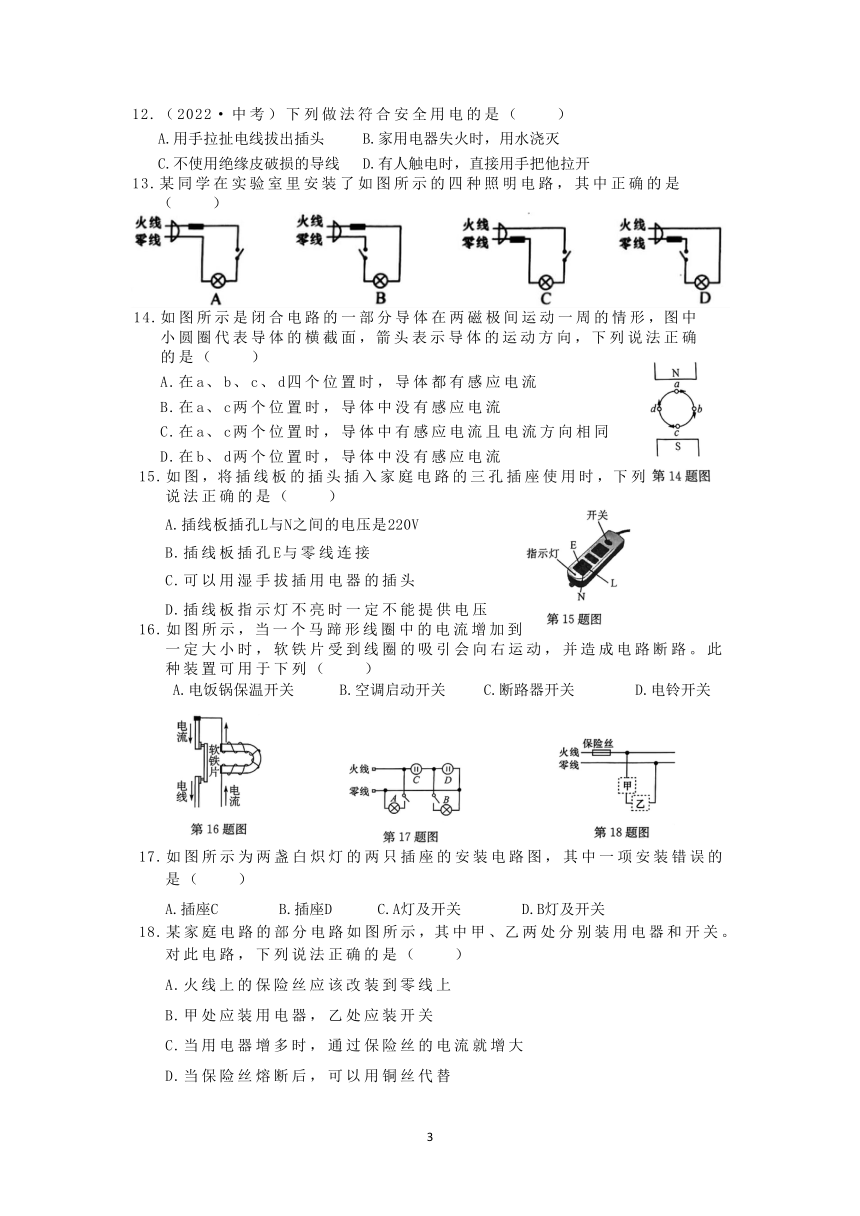

12.（2022·中考）下列做法符合安全用电的是（　　）
A.用手拉扯电线拔出插头 B.家用电器失火时，用水浇灭
C.不使用绝缘皮破损的导线 D.有人触电时，直接用手把他拉开
13.某同学在实验室里安装了如图所示的四种照明电路，其中正确的是（　　）
14.如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（　　）
A.在a、b、c、d四个位置时，导体都有感应电流
B.在a、c两个位置时，导体中没有感应电流
C.在a、c两个位置时，导体中有感应电流且电流方向相同
D.在b、d两个位置时，导体中没有感应电流
15.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（　　）
A.插线板插孔L与N之间的电压是220V
B.插线板插孔E与零线连接
C.可以用湿手拔插用电器的插头
D.插线板指示灯不亮时一定不能提供电压
16.如图所示，当一个马蹄形线圈中的电流增加到一定大小时，软铁片受到线圈的吸引会向右运动，并造成电路断路。此种装置可用于下列（　　）
A.电饭锅保温开关 B.空调启动开关 C.断路器开关 D.电铃开关
17.如图所示为两盏白炽灯的两只插座的安装电路图，其中一项安装错误的是（　　）
A.插座C B.插座D C.A灯及开关 D.B灯及开关
18.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器，乙处应装开关
C.当用电器增多时，通过保险丝的电流就增大
D.当保险丝熔断后，可以用铜丝代替
电工师傅为查明电路故障，在保险丝处接入一只“220V 40W”的灯泡L0，如图所示。当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）;当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（　　)
A.L灯头接线处断路 B.L灯头接线处短路
C. L2 灯头接线处断路 D. L2 灯头接线处短路
（2022·中考）燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现闭合厨房开关S、灯L亮，测电笔氛管发光;断开厨房开关S、灯L熄灭，测电笔氛管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况（　　）
二、填空题（第21题4分，其余每空2分，共26分）
21.电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是_______伏;对于人体，一般情况下，________伏以下的电压才是安全的。安全用电原则是不接触_______________，不靠近_______________。
22.如图所示，将较长软电线的两端与灵敏电流表的两接线柱连接起来，两位同学手持电线像摇跳绳一样在空中摇动电线，使电线切割地磁场的磁感线。若灵敏电流表的指针发生偏转，则可以断定两同学站立在地面上的______（填“东西”或“南北”）方向，这个实验的原理是___________。
23.如图是一款能发电的魔方充电器，转动魔方时，它根据__________原理发电，这个过程________能转化为电能，产生的电能储存于魔方内，魔方还能通过USB 端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______（填“电源”或“用电器”）
24.不能用手拉触电的人，因为人体是_________。家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是____________。
25.用电热壶烧开水既方便又卫生，因此被广泛使用，电热壶的结构如图所示。当电热壶接入电路时，图中的a端应当与______相连， c端应当与______相连。（均填“地线”“零线”或“火线”）
26.如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修（解题指人员在图中C处不慎触电时，漏电保护器____（填“会”或“不会“）切断电路。若人体电阻为10千欧，触电时通过人体的电流为____毫安。
三、实验探究题（每空2分，共16分）
27.在“探究感应电流产生的条件”实验中:
（1）如图所示，a、b两接线柱间应接入_______。
（2）开关闭合后，电表正确连入接线柱，导体在磁场中做上下运动时，电表指针没有发生偏转，原因是________________________。
（3）改正错误后继续实验，小科发现每次电表指针的偏转角度不相同，于是他对影响感应电流大小的因素提出以下猜想:
猜想一:与导体切割磁感线运动的速度大小有关;
猜想二:与磁场的强弱有关;
猜想三:与导体的长度有关。
为了验证猜想二，小科正确接线后分别拿着同一个导体在两块磁场不同的 U 形磁铁中分别水平以相同的速度向左运动，然后小科放下导体再去记录电表的指针读数，发现电表指针晃动了一下，小科记录的时候读数都是0。
① 小科的实验操作存在的问题是___________________。
② 小科正确记录数据后，若猜想二正确，该实验的现象是_________________________。
28.发光二极管简称LED，是一种高效节能的光源，用符号以表示，
具有单向通电性，在电路中电流只能从正极流入，负极流出，反之不发光。桐桐设想用 LED 灯来研究“感应电流的方向与哪些因素有关”，于是将两个相同的 LED 灯反向并联后连接到电路中，与一段长直导线PQ构成闭合电路，PQ置于磁场中，并进行如下实验:
① PQ切割磁感线快速向外运动，发现A灯发光，B灯不发光;
② 再将PQ做切割磁感线快速向里运动，发现B灯发光，A灯不发光。
（1）实验中，选用LED灯的作用是:____________________。
（2）通过上述实验可以获得的结论:_____________________。
（3）请做出合理猜想:感应电流的方向还与_________有关，则在做了上述实验后，还应该补做的实验是 。
四、分析计算题（第29~30题每题4分，第30题10分，共18分）
29.（2022·中考）如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
30.小明回家一进入卧室就打开了空调、电脑，同时妈妈正在厨房烧热水，当妈妈按下微波炉开关启动微波炉时，空气开关出现了跳闸。
请你用所学过的电学知识来解释原因。
31.光敏电阻在各种自动化装置中应用广泛，小柯用它设计了一种“智能家居照明灯“电路，如图甲所示（电磁继电器线圈的电阻不计）。
第31题图
（1）把A、B导线接入家庭电路时，应把A导线接在火线上，理由是
________________。
（2）小柯的设计要求是:“智能家居照明灯在天暗时自动点亮，天亮时自动熄灭“，那么他选择的光敏电阻阻值大小应随光照强度的增大而______。
（3）灯L自动点亮正常工作时，电阻为88欧，则通过它的电流为_____安。
（4）保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图乙所示，计算滑动变阻器的最大阻值是多少欧？（电源电压U不变）
第1章 电与磁（第５～７节）
参考答案
一、选择题（每小题只有一个正确答案，每小题2分，共40分）
1.Ｃ 2.Ｂ 3.Ｂ 4.Ｃ 5.Ａ 6.Ｂ 7.Ｄ 8.Ｂ 9.Ｄ 10.Ｃ
11.Ｄ 12.Ｃ 13.Ａ 14.Ｄ 15.Ａ 16.Ｃ 17.Ａ 18.Ｃ 19.Ｄ 20.Ｂ
二、填空题（第21题4分，其余每空2分，共26分）
21．220 36 低压带电体 高压带电体
22．东西 电磁感应
23．电磁感应 机械 电源
24．导体 开关短路
25．火线 地线
26．会 22
三、实验探究题（每空2分，共16分）
27．（１）灵敏电流表（电流表） （２）导体没有做切割磁感
线运动 （３）①应该在导体运动过程中读数 ②磁场越强，电流表指针偏转幅度越大
28．（１）方便判断电路中电流的方向 （２）感应电流的方向与导体切割磁感线的运动方向有关 （３）磁场方向 将磁体 Ｎ、Ｓ极对换之后，摩擦 PQ快速向外（或里）
做切割磁感线运动，记录A、B灯的发光情况，与实验①（或②）结果进行比较
四、分析计算题（第29~30题每题4分，第30题10分，共18分）
29.如图
30．家庭电路中的用电器都是并联的，工作的用电器越多，总电阻越小，干路中的总电流就越大，当超过空气开关的额定电流时，空气开关就出现跳闸现象。
31．（１）开关应接在火线上 （２）减小 （３）2.5 （４）100欧
