浙教版科学八年级（下册）检测卷（四）：第1章电与磁（综合）【word，含答案】

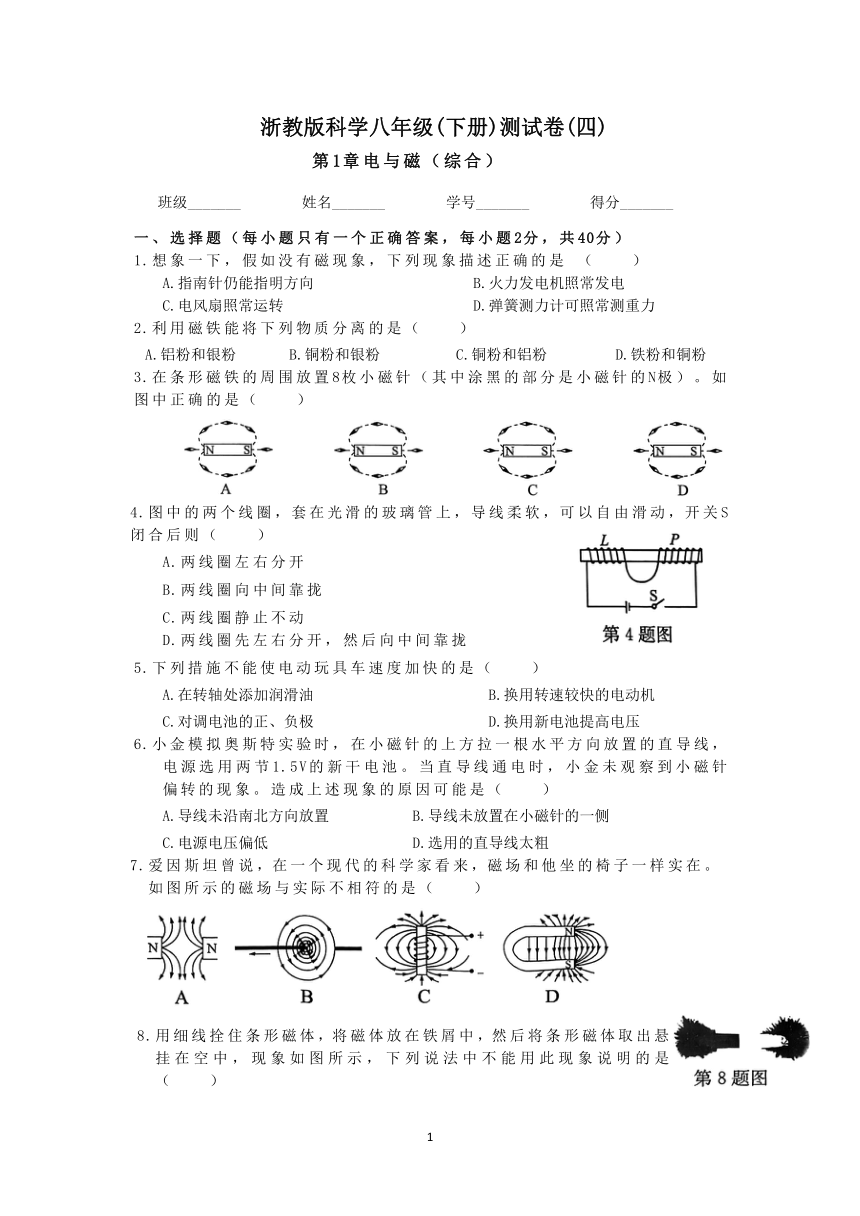

浙教版科学八年级(下册)测试卷(四)
第1章电与磁（综合）
班级_______ 姓名_______ 学号_______ 得分_______
一、选择题（每小题只有一个正确答案，每小题2分，共40分）
1.想象一下，假如没有磁现象，下列现象描述正确的是 （　　）
A.指南针仍能指明方向 B.火力发电机照常发电
C.电风扇照常运转 D.弹簧测力计可照常测重力
2.利用磁铁能将下列物质分离的是（　　）
A.铝粉和银粉 B.铜粉和银粉 C.铜粉和铝粉 D.铁粉和铜粉
3.在条形磁铁的周围放置8枚小磁针（其中涂黑的部分是小磁针的N极）。如图中正确的是（　　）
4.图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S
闭合后则（　　）
A.两线圈左右分开
B.两线圈向中间靠拢
C.两线圈静止不动
D.两线圈先左右分开，然后向中间靠拢
5.下列措施不能使电动玩具车速度加快的是（　　）
A.在转轴处添加润滑油 B.换用转速较快的电动机
C.对调电池的正、负极 D.换用新电池提高电压
6.小金模拟奥斯特实验时，在小磁针的上方拉一根水平方向放置的直导线，电源选用两节1.5V的新干电池。当直导线通电时，小金未观察到小磁针偏转的现象。造成上述现象的原因可能是（　　）
A.导线未沿南北方向放置 B.导线未放置在小磁针的一侧
C.电源电压偏低 D.选用的直导线太粗
7.爱因斯坦曾说，在一个现代的科学家看来，磁场和他坐的椅子一样实在。如图所示的磁场与实际不相符的是（　　）
8.用细线拴住条形磁体，将磁体放在铁屑中，然后将条形磁体取出悬挂在空中，现象如图所示，下列说法中不能用此现象说明的是（　　）
A.铁屑被磁化
B.条形磁体两极磁性最强，中间磁性最弱
C.同名磁极相互排斥
D.磁体外部磁场方向是从N极到S极
9.小东用一块条形磁体的北极，以相同的力度依次与一根塑料棒、一枚铁钉和一根竹筷子各摩擦两分钟。每个物体被摩擦后，小东都会用它去尝试吸引一枚钢制的大头针。小东所探究问题中的因变量（　　）
A.摩擦 B.磁体 C.材料 D.磁化
10.如图所示，金属棒ab在蹄形磁铁中按箭头方向运动，ab两端用导线和开关按图示状态连接在灵敏电流表上。其中灵敏电流表指针会发生偏转的是（　）
11.如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（　　）
A.甲、乙中的线圈都不会转动
B.乙中线圈转动，甲中线圈不转动
C.甲、乙中的线圈都会转动
D.甲中线圈转动，乙中线圈不转动
12.如图所示，这是乘客通过“刷身份证”进地铁站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。其工作原理图是（　　）
13.下列四个研究电和磁关系的实验中，其中本质上与其它三个实验不一样的是（　　）
14.（2022·中考）小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氛管发光。则他家里的电路可能出现的故障是（　　）
A.进户火线断路 B.进户零线断路
C.短路 D.没交电费，所以停电了

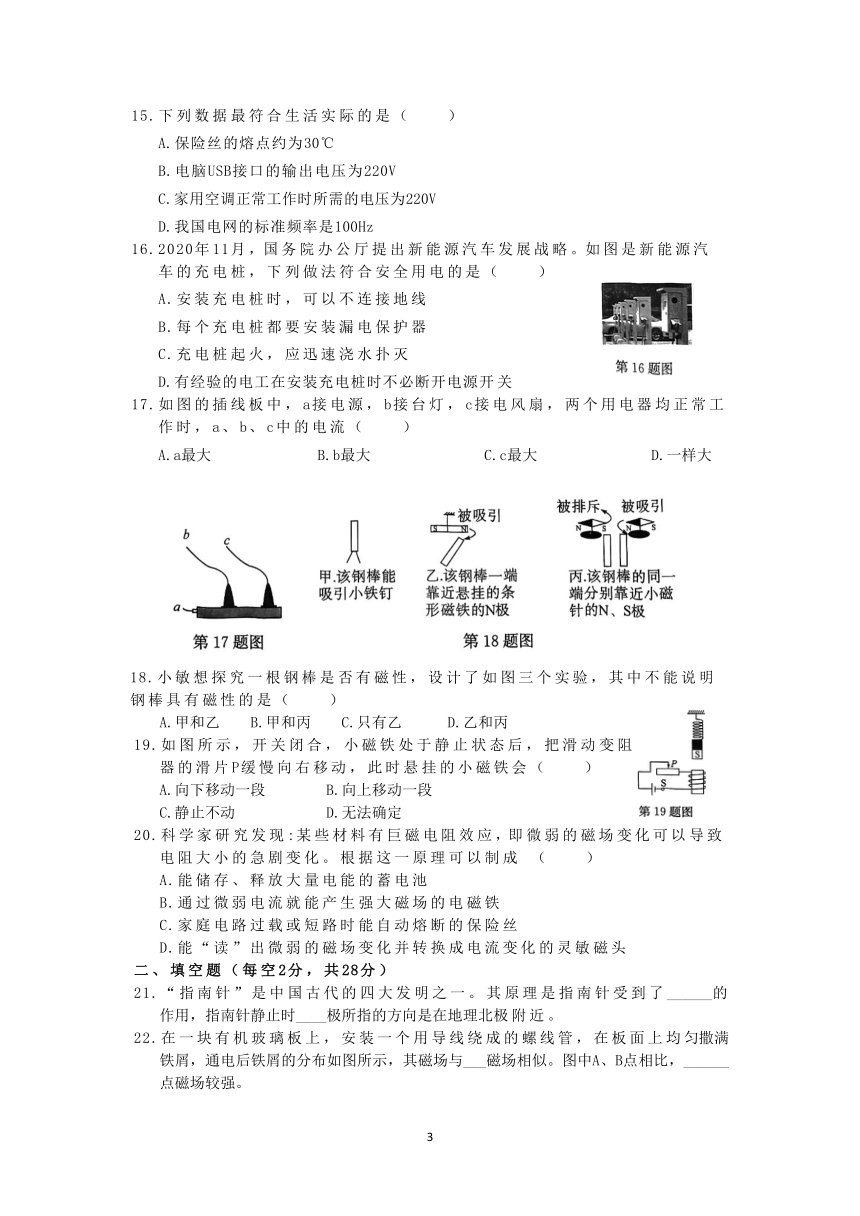

15.下列数据最符合生活实际的是（　　）
A.保险丝的熔点约为30℃
B.电脑USB接口的输出电压为220V
C.家用空调正常工作时所需的电压为220V
D.我国电网的标准频率是100Hz
16.2020年11月，国务院办公厅提出新能源汽车发展战略。如图是新能源汽车的充电桩，下列做法符合安全用电的是（　　）
A.安装充电桩时，可以不连接地线
B.每个充电桩都要安装漏电保护器
C.充电桩起火，应迅速浇水扑灭
D.有经验的电工在安装充电桩时不必断开电源开关
17.如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A.a最大 B.b最大 C.c最大 D.一样大
18.小敏想探究一根钢棒是否有磁性，设计了如图三个实验，其中不能说明钢棒具有磁性的是（　　）
A.甲和乙 B.甲和丙 C.只有乙 D.乙和丙
19.如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁会（　　）
A.向下移动一段 B.向上移动一段
C.静止不动 D.无法确定
20.科学家研究发现:某些材料有巨磁电阻效应，即微弱的磁场变化可以导致电阻大小的急剧变化。根据这一原理可以制成 （　　）
A.能储存、释放大量电能的蓄电池
B.通过微弱电流就能产生强大磁场的电磁铁
C.家庭电路过载或短路时能自动熔断的保险丝
D.能“读”出微弱的磁场变化并转换成电流变化的灵敏磁头
二、填空题（每空2分，共28分）
21.“指南针”是中国古代的四大发明之一。其原理是指南针受到了______的作用，指南针静止时____极所指的方向是在地理北极附近。
22.在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示，其磁场与___磁场相似。图中A、B点相比，______点磁场较强。
23.（2022·舟山）1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小舟用图甲所示装置来模仿该实验。
（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是__________。
（2）早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的______强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。
24.如图所示为某兴趣小组自制的简易星形铜滚轮模型，滚轮上突出的一角浸在盐水池中，通电后，从图中箭头方向的视角观察，铜滚轮可以在垂直平面内绕固定点顺时针旋转（摩擦力忽略不计）。
（1）铜滚轮通电后能旋转的原理是 。
（2）对调N、S极，闭合开关，铜滚轮的旋转
方向为 （观察视角不变）。
（3）通电后，发现滚轮旋转得很慢，仅利用
原有实验器材，如何改进能使滚轮旋转得快一
些？ 。
25.如图是小华家的部分家庭电路的电路图，小华在家用台灯L学习时，突然台灯L2的灯丝断了，而屋内的照明灯L1依然正常发光。他用测电笔检测插座c、d两孔时发现，d孔能使测电笔的氛管发光，c孔不能使测电笔的氛管发光，则甲、乙两根进户线中_____ （填“甲”或“乙”）是火线，若小华将屋内的照明灯L1的开关S断开，用测电笔检测灯L两端的a、b两点，会发现____（填“a”“b”或“都”）能使测电笔的氛管发光，这样连接的电路是______（填“安全”或“危险”）的。
如图甲所示为某智能扫地机器人部分工作原理图，其中R为光敏电阻;如图乙所示为光敏电阻R的阻值随照度变化的图线（照度越大被照明的程度越大）。接通电源，当地面灰尘较多时，使照射到光敏电阻R上的照度变小，则电磁铁的磁性将______（填“增强“或”减弱“），据此电动机应接入______（填”ab“或”cd“）之间。
三、实验探究题（每空2分，共16分）
27.为探究电磁铁的磁性强弱跟哪些因素有关，小科做 了如下的实验。步骤1:在水平桌面上放置一小车，小车上固定一块条形磁铁，如图所示。步骤2:当闭合开关时，小车会沿水平方向向右运动，记录小车在水平桌面上运动的距离S。步骤3:断开开关，把小车重新放在起始位置，依次向右移动变阻器滑片，闭合开关，记录小车在水平桌面上运动的距离。实验数据如下:
实验次数 1 2 3 4 5 6
电流的大小(安) 1.2 1.4 1.6 1.8 2.0 2.2
小车运动的距离(厘米) 15 19 24 30
（1）请你在图中用笔画线代替一根导线完成实验电路的连接。
（2）通过本实验可得出的结论是:____________________。
（3）小科在第4次实验后结束了实验，小明觉得实验数据还不够。重新连接电路后，闭合开关，移动滑动变阻器滑片，电流表均有示数，分别记为第5次和第6次数据，小车始终不能向右前进，你认为可能的原因是 _____________。
（4）电磁铁的磁性不仅跟电流的大小有关，而且还与线圈的匝数有关，若要研究电磁铁磁性与线圈匝的关系，已知线圈的电阻不能忽略，那么将滑动变阻器的连接线从a处移动到b处后，闭合开关后下一步的操作是_________________________，然后再记录小车运动的距离。
28.学习电磁感应现象后，小昌同学想进一步探究感应电流的大
小跟哪些因素有关。他使用如图所示的装置，让导体棒AB在U
形磁铁中做切割磁感线运动而产生感应电流，记录的实验数据
如下表所示。
（1）比较1、2、3三组数据，可得:当_________一定时，导体切割磁感线速度越______，感应电流越大;
（2）比较______三组数据，可得:当导体棒切割磁感线速度一定时，磁场越______，感应电流越大。
四、解答题（第29题4分，第30~31题每题6分，共16分）
29.如图所示是直流电铃的原理图，通电时电铃能够连续发声，请说明它的工作原理（即工作过程）。
30.人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知:由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级（42伏，36伏，24伏，12伏，6伏）。如在皮肤干燥等情况下42伏以下的电压是安全的;在极端潮湿等环境中6伏以下的电压才是安全的。
（1）某人用正确的方式使用测电笔接触零线，此时流过人体的电流为 安。
（2）如图，在使用测电笔接触火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为21400欧，则允许通过人体的最大电流为多少？
31.小柯在医院看到一个自动输液报警器，如图甲所示。闭合开关，当输液报警器处输液管中有药液流过时，绿灯亮;无药液流过时，电铃报警。小柯运用所学知识自己设计一个类似的自动输液报警器，如图乙所示。R是变阻器，R是压敏电阻，R的电阻大小随压力大小变化关系如图丙。控制电路电压为6伏，线圈的电阻不计。当其中的电流大于等于30毫安时，衔铁被吸下。
（1）调试好电路，闭合开关S和S，当无药液流过时，压敏电阻上受到的压力减小，阻值______（填“增大”“减小”或“不变”），铃响报警。
（2）小柯设定当压敏电阻受到小于1牛的压力时，铃响报警，求接入电路的滑动变阻器的阻值。
（3）小柯在调试时发现无论输液管中有无药液流过都会发出警报。请写出出现这种情况的一种可能的原因。
第１章 电与磁（综合）
参考答案
一、选择题（每小题只有一个正确答案，每小题2分，共40分）
1.Ｄ 2.Ｄ 3.Ａ 4.Ａ 5.Ｃ 6.Ａ 7.Ｃ 8.Ｄ 9.Ｃ 10.Ｂ
11.Ｄ 12.Ｃ 13.Ａ 14.Ｂ 15.Ｃ 16.Ｂ 17.Ａ 18.Ｃ 19.Ｂ 20.Ｄ
二、填空题（每空2分，共28分）
21.地磁场 北
22.条形磁体 A
23.（１）小磁针会发生偏转 （２）磁性
24.（１）磁场对通电导体有力的作用 （２）逆时针 （３）滑动变阻器的滑片向下移（或两个磁体靠的更近一些）
25.乙 都 危险
26.减弱 ab
三、实验探究题（每空2分，共16分）
27.（１）开关的右接线柱接滑动变阻器上端接线柱即可， 图略 （２）线圈匝数一定时，电流越大，磁性越强，排斥力越大，小车移动距离越远 （３）对调了磁极，改变了电流的方向，使电磁铁与磁铁相互吸引而不能向右移动
（４）移动滑动变阻器保持线圈中的电流不变
28.（１）磁场强弱 快 （２）１、４、５ 强
四、解答题（第29题4分，第30~31题每题6分，共16分）
29.通电时，电磁铁有电流通过，产生了磁性，把小锤下方的弹性片吸过来，使小锤打击铃碗发出声音。 同时电路断开，磁铁失去了磁性，小锤又被弹回， 电路闭合，如此不断反复，电铃便发出连续的铃声了。
30.（１）０ （２） 0.01Ａ。
31.（１）增大 （２）150Ω。 （３）控制电路电源的电压太小，电磁铁线圈的匝数太少，变阻器R0阻值太大等。（写出一种即可）
实验次数 1 2 3 4 5
磁场强弱(磁铁个数) 1个 1个 1个 2个 3个
导体切割磁感线速度 慢速 中速 快速 慢速 慢速
电流计指针偏转格数 1格 2.5格 4格 2格 3格
