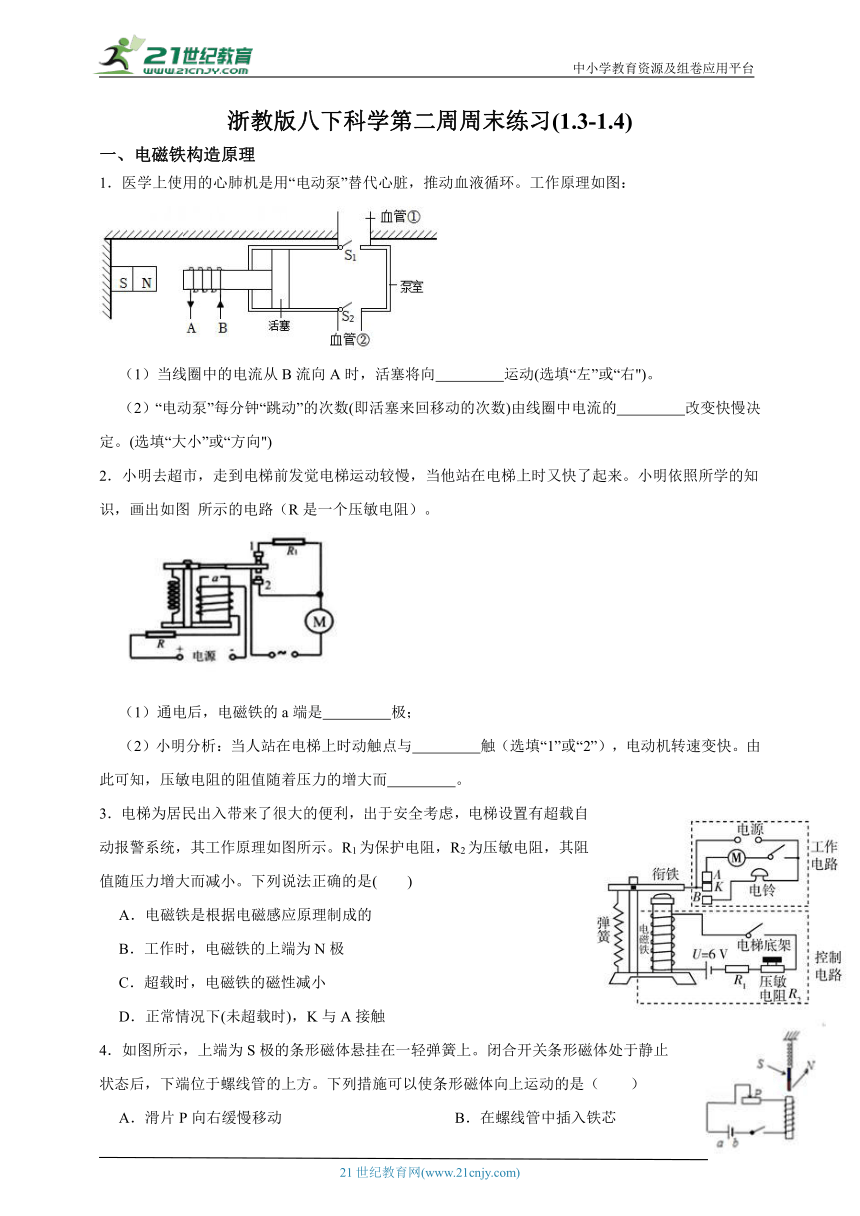

浙教版八下科学第二周周末练习(1.3-1.4)
一、电磁铁构造原理
1．医学上使用的心肺机是用“电动泵”替代心脏，推动血液循环。工作原理如图：
（1）当线圈中的电流从B流向A时，活塞将向　 　运动(选填“左”或“右")。
（2）“电动泵”每分钟“跳动”的次数(即活塞来回移动的次数)由线圈中电流的　 　改变快慢决定。(选填“大小”或“方向")
2．小明去超市，走到电梯前发觉电梯运动较慢，当他站在电梯上时又快了起来。小明依照所学的知识，画出如图 所示的电路（R是一个压敏电阻）。
（1）通电后，电磁铁的a端是　 　极；
（2）小明分析：当人站在电梯上时动触点与　 　触（选填“1”或“2”），电动机转速变快。由此可知，压敏电阻的阻值随着压力的增大而　 　。
3．电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示。R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是(　　)
A．电磁铁是根据电磁感应原理制成的
B．工作时，电磁铁的上端为N极
C．超载时，电磁铁的磁性减小
D．正常情况下(未超载时)，K与A接触
4．如图所示，上端为S极的条形磁体悬挂在一轻弹簧上。闭合开关条形磁体处于静止状态后，下端位于螺线管的上方。下列措施可以使条形磁体向上运动的是（　　）
A．滑片P向右缓慢移动 B．在螺线管中插入铁芯
C．增大电源电压 D．将a、b间电源的正负极对换位置

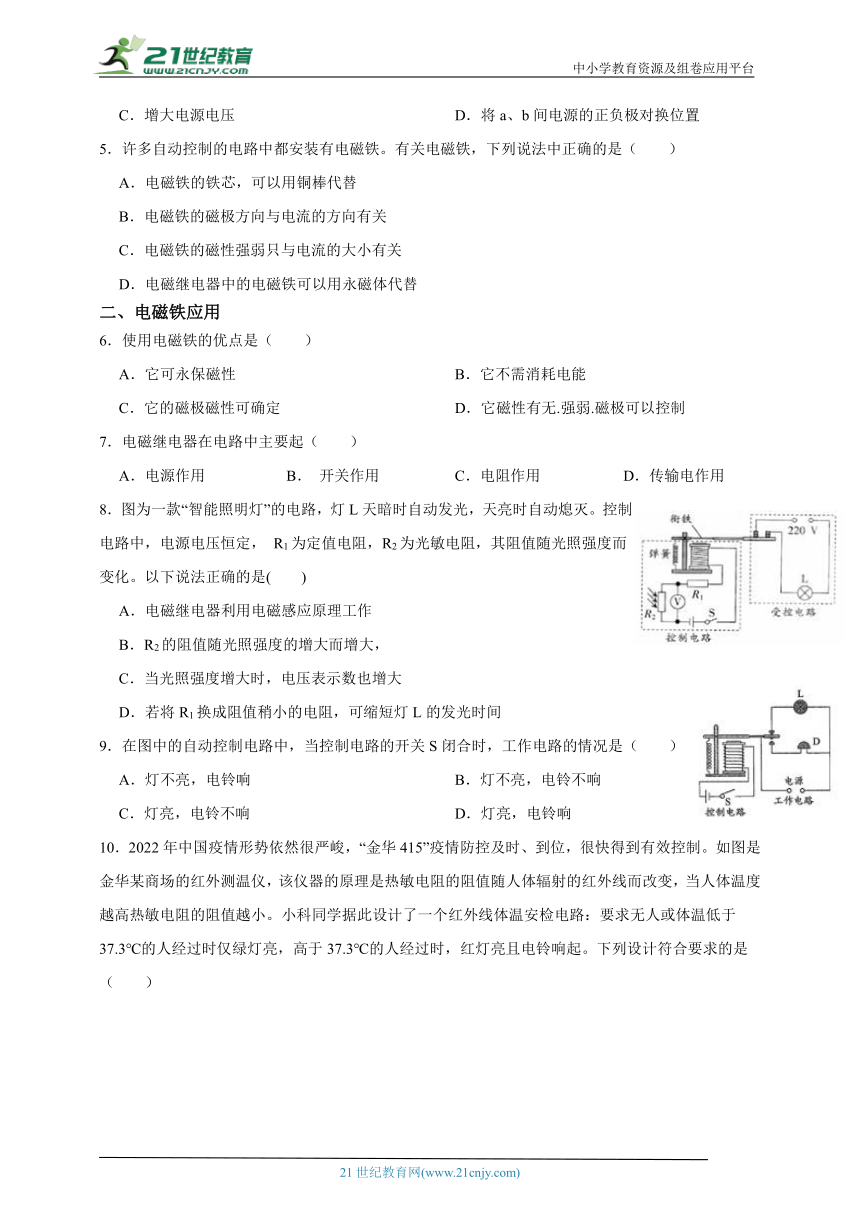

5．许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是（　　）
A．电磁铁的铁芯，可以用铜棒代替
B．电磁铁的磁极方向与电流的方向有关
C．电磁铁的磁性强弱只与电流的大小有关
D．电磁继电器中的电磁铁可以用永磁体代替
二、电磁铁应用
6．使用电磁铁的优点是（　　）
A．它可永保磁性 B．它不需消耗电能
C．它的磁极磁性可确定 D．它磁性有无.强弱.磁极可以控制
7．电磁继电器在电路中主要起（　　）
A．电源作用 B． 开关作用 C．电阻作用 D．传输电作用
8．图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定， R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是(　　)
A．电磁继电器利用电磁感应原理工作
B．R2的阻值随光照强度的增大而增大，
C．当光照强度增大时，电压表示数也增大
D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
9．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（　　）
A．灯不亮，电铃响 B．灯不亮，电铃不响
C．灯亮，电铃不响 D．灯亮，电铃响

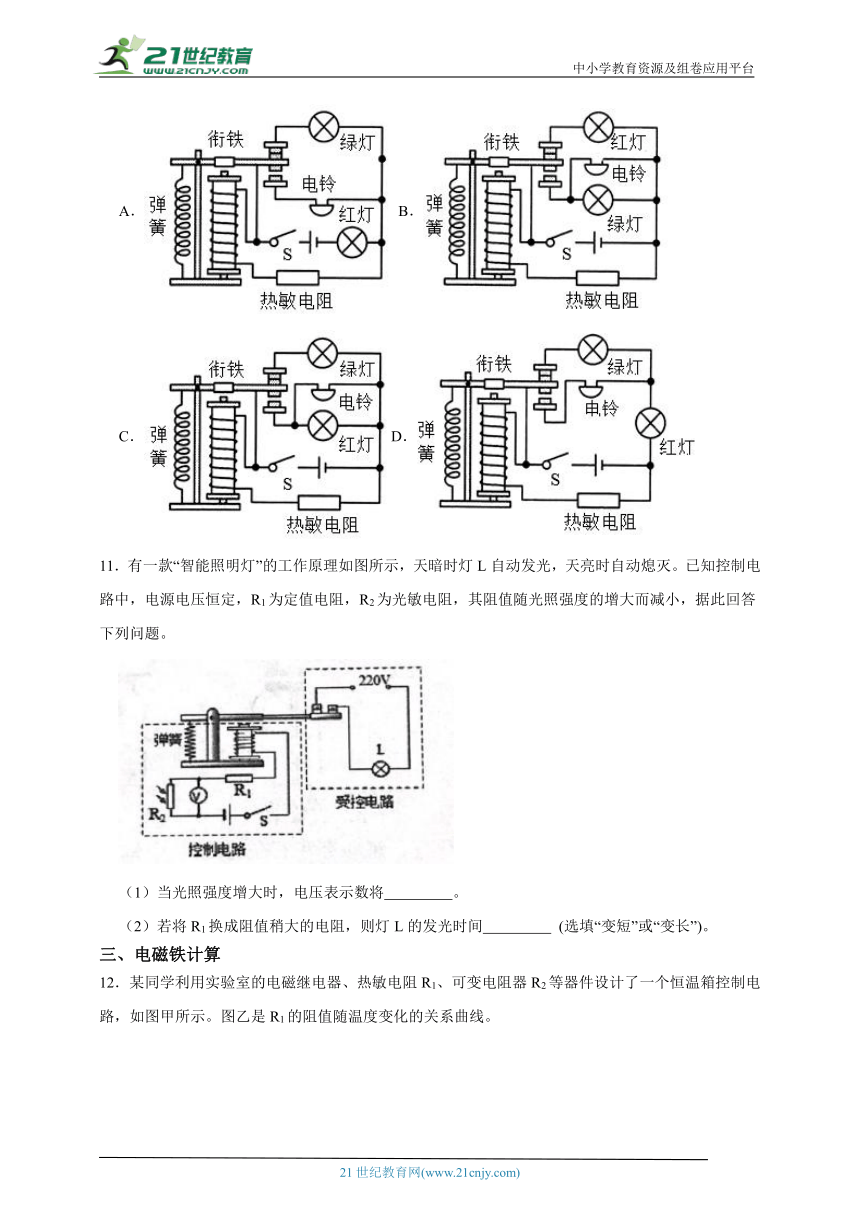

10．2022年中国疫情形势依然很严峻，“金华415”疫情防控及时、到位，很快得到有效控制。如图是金华某商场的红外测温仪，该仪器的原理是热敏电阻的阻值随人体辐射的红外线而改变，当人体温度越高热敏电阻的阻值越小。小科同学据此设计了一个红外线体温安检电路：要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）
A．B．
C．D．
11．有一款“智能照明灯”的工作原理如图所示，天暗时灯L自动发光，天亮时自动熄灭。已知控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的增大而减小，据此回答下列问题。
（1）当光照强度增大时，电压表示数将　 　。
（2）若将R1换成阻值稍大的电阻，则灯L的发光时间　 　 (选填“变短”或“变长”)。
三、电磁铁计算

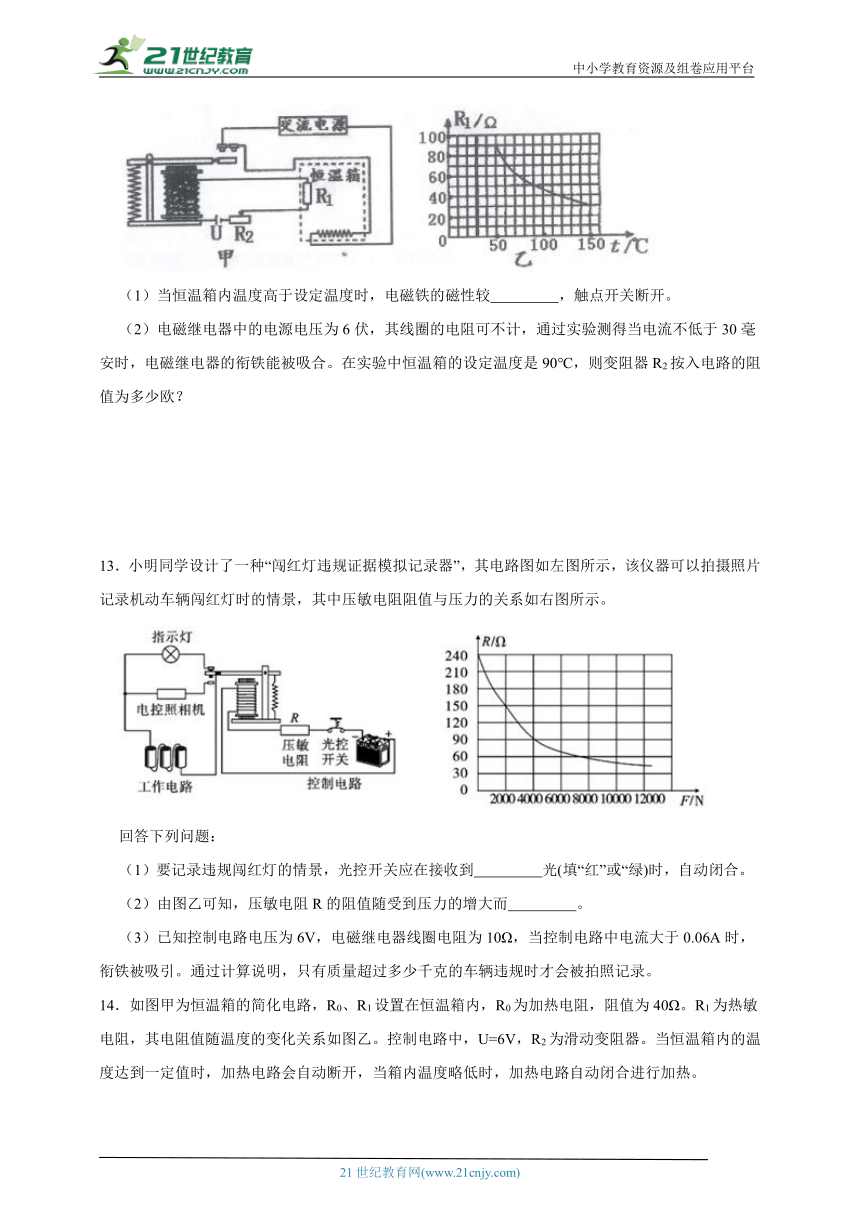

12．某同学利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。图乙是R1的阻值随温度变化的关系曲线。
（1）当恒温箱内温度高于设定温度时，电磁铁的磁性较　 　，触点开关断开。
（2）电磁继电器中的电源电压为6伏，其线圈的电阻可不计，通过实验测得当电流不低于30毫安时，电磁继电器的衔铁能被吸合。在实验中恒温箱的设定温度是90℃，则变阻器R2按入电路的阻值为多少欧？
13．小明同学设计了一种“闯红灯违规证据模拟记录器”，其电路图如左图所示，该仪器可以拍摄照片记录机动车辆闯红灯时的情景，其中压敏电阻阻值与压力的关系如右图所示。
回答下列问题：
（1）要记录违规闯红灯的情景，光控开关应在接收到　 　光(填“红”或“绿)时，自动闭合。
（2）由图乙可知，压敏电阻R的阻值随受到压力的增大而　 　。
（3）已知控制电路电压为6V，电磁继电器线圈电阻为10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。

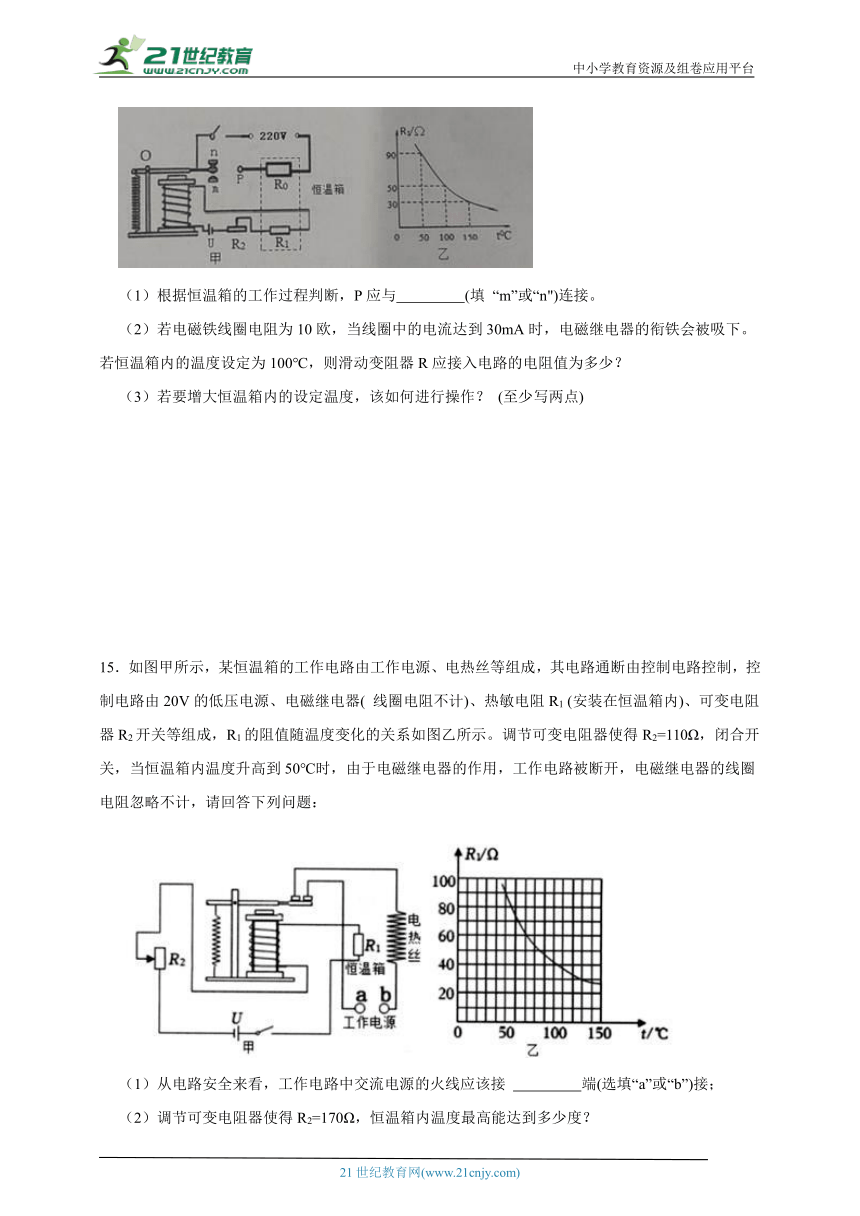

14．如图甲为恒温箱的简化电路，R0、R1设置在恒温箱内，R0为加热电阻，阻值为40Ω。R1为热敏电阻，其电阻值随温度的变化关系如图乙。控制电路中，U=6V，R2为滑动变阻器。当恒温箱内的温度达到一定值时，加热电路会自动断开，当箱内温度略低时，加热电路自动闭合进行加热。
（1）根据恒温箱的工作过程判断，P应与　 　(填 “m”或“n")连接。
（2）若电磁铁线圈电阻为10欧，当线圈中的电流达到30mA时，电磁继电器的衔铁会被吸下。若恒温箱内的温度设定为100℃，则滑动变阻器R应接入电路的电阻值为多少？
（3）若要增大恒温箱内的设定温度，该如何进行操作？
(至少写两点)
15．如图甲所示，某恒温箱的工作电路由工作电源、电热丝等组成，其电路通断由控制电路控制，控制电路由20V的低压电源、电磁继电器( 线圈电阻不计)、热敏电阻R1 (安装在恒温箱内)、可变电阻器R2开关等组成，R1的阻值随温度变化的关系如图乙所示。调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，工作电路被断开，电磁继电器的线圈电阻忽略不计，请回答下列问题：
（1）从电路安全来看，工作电路中交流电源的火线应该接 　 　端(选填“a”或“b”)接；
（2）调节可变电阻器使得R2=170Ω，恒温箱内温度最高能达到多少度？
（3）若要调低恒温箱的设定温度，应将可变电阻器R2的阻值适当　 　(选填“调大”或“调小”)。
四、通电导体在磁场中受力
16．如图所示，ab是放在U形磁铁中央的一段导体，且被两根细线悬挂着，ab两端连接着导线，在虚线框中接入元件甲可探究电磁感应现象，接入元件乙可探究磁场对电流的作用，则甲，乙(　　)
A．都是电流表 B．分别为电源和电流表
C．都是电源 D．分别为电流表和电源
17．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向右运动；把电源正负极对调后接入电路，发现导体ab向左运动。这个实验事实说明通电导线在磁场中受力(　　)
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
18．我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备用电器工作原理一致的是（　　）
A．电铃 B．发电机 C．电风扇 D．电磁铁
19．如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力(　　)
A．方向向下 B．方向向上
C．为零，因为电源反接 D．为零，因为电路一定是开路
20．如图所示，悬挂在细金属丝上的金属棒AB处在磁场中。
当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动，而一旦使C、D两个线头接触到电池组的正、负极，AB棒立即摆动起来，这一现象说明__________________________
　 　。
当两个线头分别接触C、D两极时，金属棒相对蹄形磁铁向里摆动。如果将两个线头对调一下再接触C、D两极，则看到金属棒相对蹄形磁铁向外摆动，这一现象说明_____________________
　 　。
（3）如果将两个线头用如图所示的方式接触C、D，把蹄形磁铁上下翻转一下(S极在上)，则金属棒也相对蹄形磁铁向外摆动。这一现象说明了　 　。
21．如图所示，在两根水平且平行的金属轨道上放一根轻质导体AB，并把它们置于磁场中。
（1）闭合开关，这时会看到导体AB向右运动，这表明　 　。
（2）若只对调磁体的磁极，观察到导体AB向左运动，这表明______________________________
　 　。
若只改变导体AB中的电流方向，观察到导体AB向左运动，这表明____________________
　 　。
（4）如果把磁体的两极对调，同时改变通过导体AB的电流方向，会看到导体AB向　 　运动。
（5）实验过程中，该装置发生的主要能量转化是　 　。
22．如图所示，通电导体a、b固定不动，左磁体对a的作用力为Fa，右磁体对b的作用力为Fb，下列说法中正确的是（　　)
A．Fa、Fb方向相反
B．Fa、Fb方向相同
C．Fa、Fb方向相反
D．Fa、Fb方向相同
23．如图所示是电磁现象的四幅装置图，下列分析错误的是(　　)
A．图甲动圈式扬声器利用电磁感应原理发声
B．图乙装置，说明电流周围存在磁场
C．图丙装置研究的是磁场对电流的作用
D．图丁装置是发电机的结构原理图
五、电动机的原理与构造
24．如图所示四个实验现象中，揭示了电动机工作原理的是(　　)
A． B．
C． D．
25．直流电动机中换向器的作用是（　　）
A．当线圈在磁场内转动时，每转动一周，换向器改变一次线圈中的电流方向
B．当线圈在磁场中转动时，换向器可随时改变线圈中的电流方向
C．每当线圈刚转过平衡位置时，换向器就能自动改变线圈中的电流方向
D．没有换向器，直流电动机也可以工作
26．如图甲所示，通电线圈所在平面与磁场方向平行时，线圈发生　 　。如图乙所示，通电线圈所在平面与磁场方向垂直时，线圈受力　 　，这个位置是线圈的　 　。通电线圈转过平衡位置后，线圈受到阻碍它沿顺时针方向转动的力的作用，使它不能继续转动下去，而是返回到　 　。
27．小明和小华装配完成如图甲所示的直流电动机模型。
（1）通电后电动机模型的线圈不转动，用手拔一下， 线圈就连续转动起来，则刚才线圈不转动的原因，小明认为摩檫力过大，小华认为线圈重力过大，你认为　 　的观点合理。
（2）如图甲所示的电动机模型中，只调换模型中器件　 　(填图中的序号) 的放置可以方便改变电动机的转动方向。
（3）如图乙所示的电路中，为了增大电动机的转速应将滑动变阻器的滑片向　 　(选填“左”或“右”)移动。
28．如图所示是“线圈不能持续转动”的三幅实验图，下列说法中不正确的是(　　)
A．三幅图中，导线ab、cd所受的磁力方向始终没有发生改变
B．图乙中，线圈能够持续往下转动变成图丙所示，是由于惯性
C．通电一段时间后，线圈abcd一定会在图乙所示的位置
D．只要开关始终闭合，线圈abcd一定会在图乙的平衡位置左右摆动，永不停止
29．电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图，将 通电线圈abcd置于磁场中，线圈的ab、cd边受到　 　，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动前进的，遇到障碍时，只要按下倒车开关就能改变　 　来实现倒车。
（3）为了实现线圈持续转动，需要加一个换向器，说明换向器的作用　 　
答案解析
1．（1）右
（2）方向
（1）根据图片可知，当电流从B流向A时，那么线圈上电流方向向上。右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，则螺线管的左端为N极。根据“同名磁极相互排斥”可知，活塞将向右运动。
（2）“电动泵”每分钟“跳动”的次数(即活塞来回移动的次数)由线圈中电流的方向改变快慢决定。
2．（1）N
（2）2；减小
（1）根据图片可知，线圈上电流方向向右；右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向a端，则a端为电磁铁的N极。
（2）小明分析：当人站在电梯上时动触点与2接触，电动机转速变快，此时衔铁被吸下来，电磁铁的磁场增强，电流增大而电阻减小，由此可知，压敏电阻的阻值随着压力的增大而减小。
3．D
A.电磁铁是根据电流的磁效应制成的，故A错误；
B.工作时，线圈上电流向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，那么电磁铁的下端为N极，故B错误；
C.超载时，压敏电阻的阻值减小，通过电磁铁的电流增大，则电磁铁的磁性增大，故C错误；
D.正常情况下(未超载时)，K与A接触，接通电动机所在的电路，断开电铃所在的电路，保证电梯正常工作，故D正确。
故选D。
4．D
A、开关闭合，根据安培定则可知，通电螺线管的上端为S极，异名磁体向下运动，滑动P向右缓慢移动时，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸收力增大，所以条形磁体继续向下运动，A不符合题意；
B、在螺线管中插入铁芯，电磁铁磁性增强，条形磁铁的吸引力增大，所以条形磁铁继续向下运动，B不符合题意；
C、增大电源电压，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸收力增大，所以条形磁铁继续向下运动，C不符合题意；
D、将a、b间电源的正负极对换位置，根据安培定则可知，通电螺线管的上端为N极，同名磁极相互排斥，条形磁体向上运动，D符合题意。
故答案为：D
5．B
A.电磁铁的铁芯，不可以用铜棒代替，因为铜棒不能被磁化，故A错误；
B.电磁铁的磁极方向与电流的方向有关，故B正确；
C.电磁铁的磁性强弱与电流的大小和线圈匝数有关，故C错误；
D.电磁继电器中的电磁铁不能用永磁体代替，因为永磁体的磁性永远保持，不能消失，故D错误。
故选B。
6．D
电磁铁的优点是：磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小.线圈匝数来控制；磁极方向可以通过改变电流方向来控制，所以电磁铁是短暂磁体，只有通电后才有磁性，所以选D．
【分析】电磁铁的优点是：磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小.线圈匝数来控制；磁极方向可以通过改变电流方向来控制．
7．B
电磁继电器的实质是一个间接开关，它可以用低电压.弱电流的控制电路来控制高电压.强电流的工作电路．它还可以实现自动控制．
所以选B
【分析】电磁继电器的主要部件就是一个电磁铁．它是利用电磁铁磁性的有无从而控制工作电路的．
8．D
A.电磁继电器的主要结构为电磁铁，利用电流的磁效应工作，故A错误；
B.白天时光照强度大，电磁铁被吸合，此时通过电流较大，而光敏电阻的阻值较小，故B错误；
C.当光照强度增大时，光敏电阻的阻值减小，根据串联电路的分压规律可知，此时电压表示数减小，故C错误；
D.若将R1换成阻值稍小的电阻，那么总电阻变小，而总电流变大，从而使电磁铁提前吸合，因此可缩短灯L的发光时间，故D正确。
故选D。
9．A
当控制开关S闭合时，控制电路接通，电磁铁有磁性，吸引磁铁，磁铁被吸下，则电铃所在电路接通，灯所在支路断开，所以此时电铃响，而灯不亮，A符合题意。
故答案为：A
10．C
A.A图红灯装在干路，不论什么情况红灯均亮，A不符合题意；
B.无人或体温低于37.3℃的人经过热敏电阻的阻值变大，由欧姆定律可知，控制电路中的电流越小，电磁铁磁性变弱，衔铁在弹簧弹力的作用下使静触点动触点分开，仅红灯亮，故B不符合题意；
C.体温高于37.3℃的人经过热敏电阻的阻值变小，由欧姆定律可知，控制电路中的电流越大，电磁铁磁性变强，衔铁被吸下，工作电路中电铃与红灯并联连入电路中，电铃响，红灯亮，故C符合题意；
D.D图中，红灯接在干路中，在任何情况下红灯均发光，故D不符合题意。
故选C。
11．（1）减小
（2）变长
（1）根据图片可知，定值电阻R1与光敏电阻R2串联，电压表测R2的电压。当光照强度增大时，光敏电阻R2的阻值减小，根据串联电路的分压规律可知，此时电压表的示数减小。
（2）若将R1换成阻值稍大的电阻，此时总电阻增大，而总电流减小，则当光照强度到达原来的临界值时电磁铁不会吸合，因此灯泡L的发光时间延长。
12．（1）强
（2）解：R总= =200Ω
当t=90℃时，由图可知R1=50ΩR2=200Ω-50Ω=150Ω
（1）温度较高时，由R1的阻值随着温度变化的关系曲线可知，热敏电阻的阻值较小，控制电路中的电流较大，电磁铁的磁性较强，此时的衔铁会被吸下来，根据图示的工作电路可知，触点开关断开。
13．（1）红灯
（2）减小
（3）解：由I= 知，R总= =100Ω
压敏电阻R=100Ω-10Ω=90Ω。
查图可知，F=4×103N，
m= =400kg
（1）要记录违规闯红灯的情景，光控开关应在接收到红时，自动闭合。
（2）由图乙可知，压敏电阻R的阻值随受到压力的增大而减小。
14．（1）n
（2）解：R= =200欧
R=200欧-50欧10欧=140欧
（3）解：减小电源电压，滑片向右移，控制电路中串联一个电阻，减少电磁铁的线圈匝数
（1）根据图甲可知，当温度升高时，热敏电阻的阻值减小，那么通过电磁铁的电流增大，磁场增强，此时将衔铁吸下来与下面的触点连通，切断加热电路，那么衔铁与触电n接触时应该为加热状态，即P应该与n连接。
（2）电磁铁吸合时需要的磁场强度不变，当温度升高时，热敏电阻的阻值减小，通过电磁铁的电流增大，磁场变强，则衔铁会提前吸下来切断工作电路。为了能够继续工作，必须减小电磁铁的磁场强度，方法为：
①减小电磁铁的线圈匝数；
②减小通过电磁铁的电流，根据U=IR可知，即减小电源电压；增大总电阻，即滑片右移，或者再串联一个电阻即可。
15．（1）a
（2）当温度达到50℃时，热敏电阻的阻值为90Ω，、
则电磁铁吸合时的总电阻：R总=R2+R1=110Ω+90Ω=200Ω；
当电磁铁吸合断开工作电路时，需要的电流大小不变，即总电阻不变，
当可变电阻器使得R2=170Ω时，热敏电阻：R1'=R总-R2'=200Ω-170Ω=30Ω；
根据图乙可知，此时温度为130℃。
（3）调小
（1）根据图甲可知，a端与电磁继电器控制的开关直接相连，因此a应该为火线。
（2）当温度达到50℃时，热敏电阻的阻值为90Ω，、
则电磁铁吸合时的总电阻：R总=R2+R1=110Ω+90Ω=200Ω；
当电磁铁吸合断开工作电路时，需要的电流大小不变，即总电阻不变，
当可变电阻器使得R2=170Ω时，热敏电阻：R1'=R总-R2'=200Ω-170Ω=30Ω；
根据图乙可知，此时温度为130℃。
（3）当恒温箱的温度降低时，根据图乙可知，此时热敏电阻的阻值增大，根据R总=R2+R1可知，为了保持总电阻不变，此时可变电阻器R2的阻值要减小。
16．D
如果要探究电磁感应现象，那么就必须有一个可以判断电流产生的灵敏电流表，则此时虚线框内应为电流表。如果要探究磁场对电流的作用，那么需要导体ab中通过电流，那么虚线框内应该为电源。
故选D。
17．A
ab向右运动，说明它受到的磁力向右；ab向左运动，说明它受到的磁力向左。电源的正负极对调，则通过ab的电流方向发生改变，则这个事实可以说明通电导体在磁场中受力的方向与电流方向有关，故A正确，而B、C、D错误。
故选A。
18．C
A.电铃的工作原理是电流的磁效应，主要结构为电磁铁，故A不合题意；
B.发电机的工作原理是电磁感应，故B不合题意；
C.电风扇的主要结构为电动机，利用通电导体在磁场中受力运动，故C符合题意；
D.电磁铁的工作原理为通电导线周围存在磁场，故D不合题意。
故选C。
19．A
如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，磁场方向不变，导体中电流方向相反，则ab段导线受磁场力方向相反，即向下。
故答案为A.
20．（1）通电导线在磁场中受到力的作用
（2）通电导线在磁场中受力方向与电流方向有关
（3）通电导线在磁场中受力方向与磁场方向有关
（1）在题图中，当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动，而一旦使C、D两个线头接触到电池组的正、负极，AB棒立即摆动起来，这一现象说明通电导线在磁场中受到力的作用。（2）当两个线头分别接触C、D两极时，金属棒相对蹄形磁铁向里摆动。如果将两个线头对调一下再接触C、D两极，则看到金属棒相对蹄形磁铁向外摆动，这一现象说明通电导线在磁场中受力方向与电流方向有关。（3）如果将两个线头用如图所示的方式接触C、D，把蹄形磁铁上下翻转一下(S极在上)，则金属棒也相对蹄形磁铁向外摆动。这一现象说明了通电导线在磁场中受力方向与电流方向有关。
故答案为：（1）通电导线在磁场中受到力的作用；（2）通电导线在磁场中受力方向与电流方向有关；（3）通电导线在磁场中受力方向与电流方向有关
21．（1）通电导体在磁场中会受到力的作用
（2）通电导体在磁场中的受力方向与磁场方向有关
（3）通电导体在磁场中的受力方向与磁场方向有关
（4）右
（5）电能转化为机械能
（1）闭合开关，这时会看到导体AB向右运动，说明它受到磁力的作用，这表明通电导体在磁场中会受到力的作用；
（2）若只对调磁体的磁极，观察到导体AB向左运动，这表明：通电导体在磁场中的受力方向与磁场方向有关；
（3）若只改变导体AB中的电流方向，观察到导体AB向左运动，这表明通电导体在磁场中的受力方向与磁场方向有关；
（4）由于磁场方向和电流方向同时改变，那么导体的受力方向改变两次，最终导体的受力方向与原来相同，则看到导体AB向右运动。
（5）实验过程中，该装置发生的主要能量转化是：电能转化为机械能。
22．A
通电导体在磁场中的受力方向与磁场方向和电流方向有关。
A.a、b所在磁场方向相同，a中电流方向向外，b中电流方向向内，即电流方向相反，那么a、b受到磁力方向相反，故A正确；
B.a、b所在磁场方向相同，a中电流方向向内，b中电流方向向外，即电流方向相反，那么a、b受到磁力方向相反，故B错误；
C.a、b所在磁场方向相反，a中电流方向向外，b中电流方向向内，即电流方向相反，那么a、b受到磁力方向相同，故C错误；
D.a、b所在磁场方向相同，a中电流方向向内，b中电流方向向外，即电流方向相反，那么a、b受到磁力方向相反，故D错误。
故选A。
23．A
A.从话筒传递过来的强弱变化的电流，经过线圈时，在磁场中受力而振动起来，将电流转化为声音，则动圈式扬声器利用的是通电导体在磁场中受力运动的原理，故A错误符合题意；
B.图乙中，当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故B正确不合题意；
C.图丙中，当导体中有电流经过时，它在磁场中受力而运动起来，故C正确不合题意；
D.图丁中，当线圈在磁场中转动时，它做切割磁感线运动，此时电流表的指针摆动，这就是电磁感应现象，即发电机的工作原理，故D正确不合题意。
故选A。
24．C
A、是奥斯特实验图，小磁针发针偏转说明通电导体周围有磁场，不符合题意；
B、是探究电磁铁的磁性强弱与电流大小的关系实验，不符合题意；
C、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
D、是电磁感应的实验图，属于发电的原理，不符合题意。
故答案为：C
25．C
直流电动机的换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，从而改变线圈的受力方向，使线圈转动获得动力而不断转动。如果直流电动机没有换向器，线圈转过平衡位置，线圈转动受到阻碍，线圈不能持续转动，电动机不能进行工作。故选C
26．转动；平衡；平衡位置；平衡位置
（1） 如图甲所示，通电线圈所在平面与磁场方向平行时， 线圈的b边电流向内，根据左手定则可知，b边受力竖直向上。线圈的a边电流向外，根据左手定则可知，a边受力竖直向下。这两个力能够使线圈发生转动。
（2）如图乙所示，通电线圈所在平面与磁场方向垂直时，线圈受力平衡，这个位置是线圈的平衡位置。
（3）通电线圈转过平衡位置后，线圈受到阻碍它沿顺时针方向转动的力的作用，使它不能继续转动下去，而是返回到平衡位置。
27．（1）小明
（2）①
（3）左
（1）线圈的重力作用在重心上，方向竖直向下，和支架对线圈的支持力相互平衡而抵消，对线圈转动几乎没有影响。而摩擦力会阻碍线圈转动，因此我认为小明的观点合理。
（2）要改变电动机的转动方向，可以改变磁场方向，即改变图甲中磁体的南北极方向，故选①；
（3）要增大电动机的转速，就应该增大通过电动机的电流，即减小变阻器的阻值，即变阻器的滑片应向左移动。
28．D
A.导体受力的方向与电流的方向、磁场的方向有关，三图中，线圈在转动，但电流方向、磁场方向均未改变，所以导线受力方向没有发生改变，故A正确不合题意；
B.乙图中，线圈中的ab与cd所受磁力在一条直线上，且方向相反，无法使线圈再转动，因此线圈能够连续往下转动变成丙图所示，是由于惯性，故B正确不合题意；
C.通电一段时间后，线圈abcd由于在竖直方向受力平衡，所以最终会停止在乙图所示的位置，故C正确不合题意；
D.闭合开关，线圈abcd会在乙图的平衡位置左右摆动，但最终会因为受力平衡而停止，故D错误符合题意。
故选D。
29．（1）力的作用
（2）电流方向
（3）当线圈稍转过平衡位置时可以自动改变线圈中的电流方向
（1）如图所示是电动机原理图，将 通电线圈abcd置于磁场中，线圈的ab、cd边受到力的作用，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动前进的，遇到障碍时，只要按下倒车开关就能改变电流方向来实现倒车。
（3）为了实现线圈持续转动，需要加一个换向器，说明换向器的作用：当线圈稍转过平衡位置时可以自动改变线圈中的电流方向。
