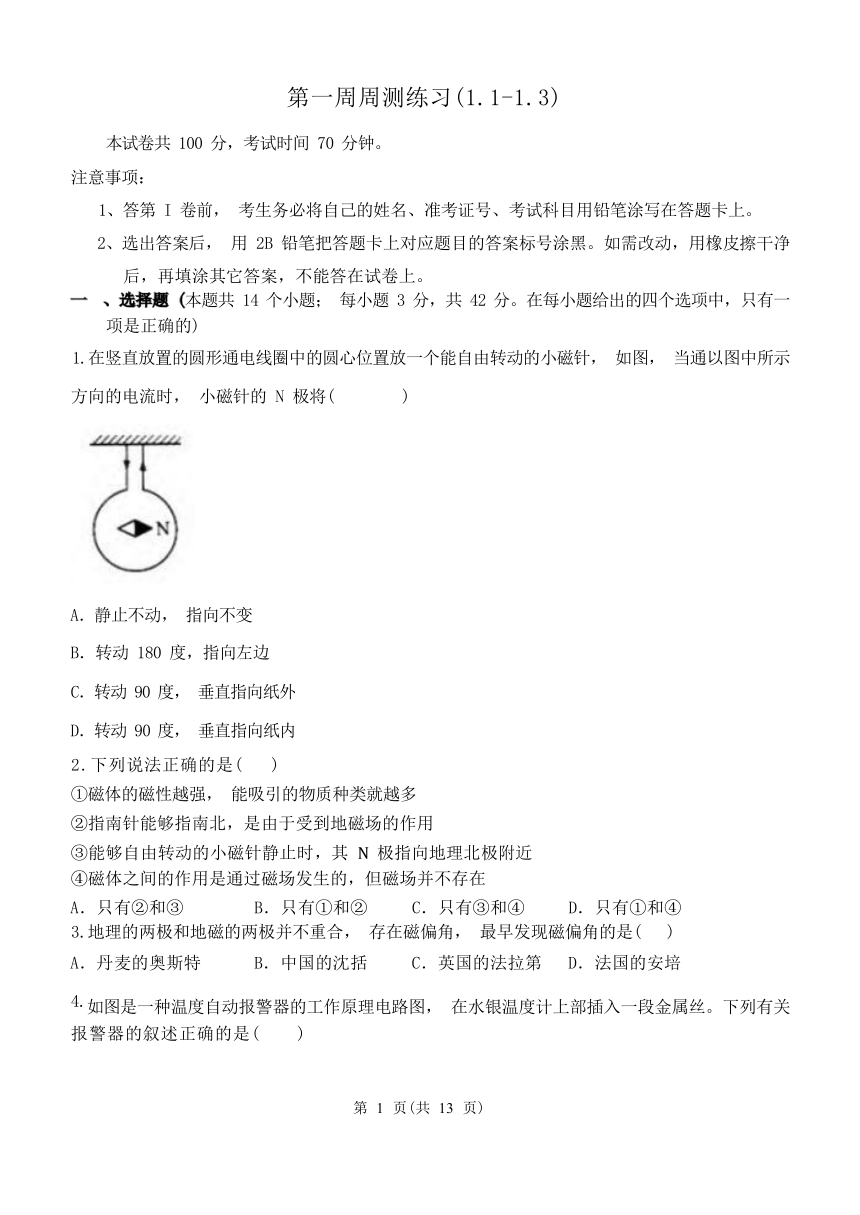

周测练习 第1章 电与磁（1.1-1.3，含解析）

第一周周测练习(1.1-1.3)
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题 (本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1.在竖直放置的圆形通电线圈中的圆心位置放一个能自由转动的小磁针， 如图， 当通以图中所示
方向的电流时， 小磁针的 N 极将( )
A．静止不动， 指向不变
B．转动 180 度，指向左边
C．转动 90 度， 垂直指向纸外
D．转动 90 度， 垂直指向纸内
2.下列说法正确的是( )
①磁体的磁性越强， 能吸引的物质种类就越多
②指南针能够指南北，是由于受到地磁场的作用
③能够自由转动的小磁针静止时，其 N 极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有②和③ B．只有①和② C．只有③和④ D．只有①和④ 3.地理的两极和地磁的两极并不重合， 存在磁偏角， 最早发现磁偏角的是( )
A．丹麦的奥斯特 B．中国的沈括 C．英国的法拉第 D．法国的安培

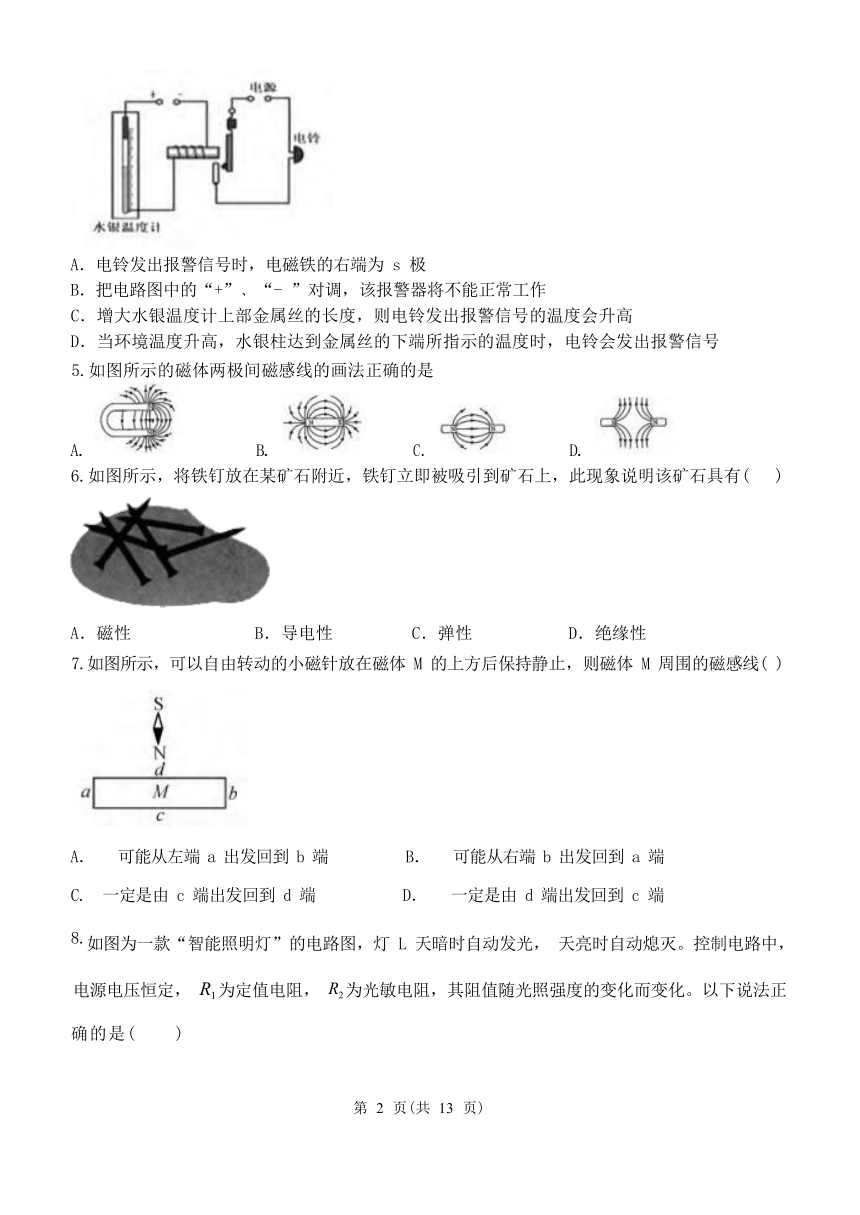

4.如图是一种温度自动报警器的工作原理电路图， 在水银温度计上部插入一段金属丝。下列有关 报警器的叙述正确的是( )
第 1 页(共 13 页)
(
A
．
) (
B
．
) (
C．
) (
D．
)
A．电铃发出报警信号时，电磁铁的右端为 s 极
B．把电路图中的“+”﹑“- ”对调，该报警器将不能正常工作
C．增大水银温度计上部金属丝的长度，则电铃发出报警信号的温度会升高
D．当环境温度升高，水银柱达到金属丝的下端所指示的温度时，电铃会发出报警信号
5.如图所示的磁体两极间磁感线的画法正确的是
第 2 页(共 13 页)
6.如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有( )
A．磁性 B．导电性 C．弹性 D．绝缘性
7.如图所示，可以自由转动的小磁针放在磁体 M 的上方后保持静止，则磁体 M 周围的磁感线( )
A． 可能从左端 a 出发回到 b 端 B． 可能从右端 b 出发回到 a 端
C. 一定是由 c 端出发回到 d 端 D． 一定是由 d 端出发回到 c 端

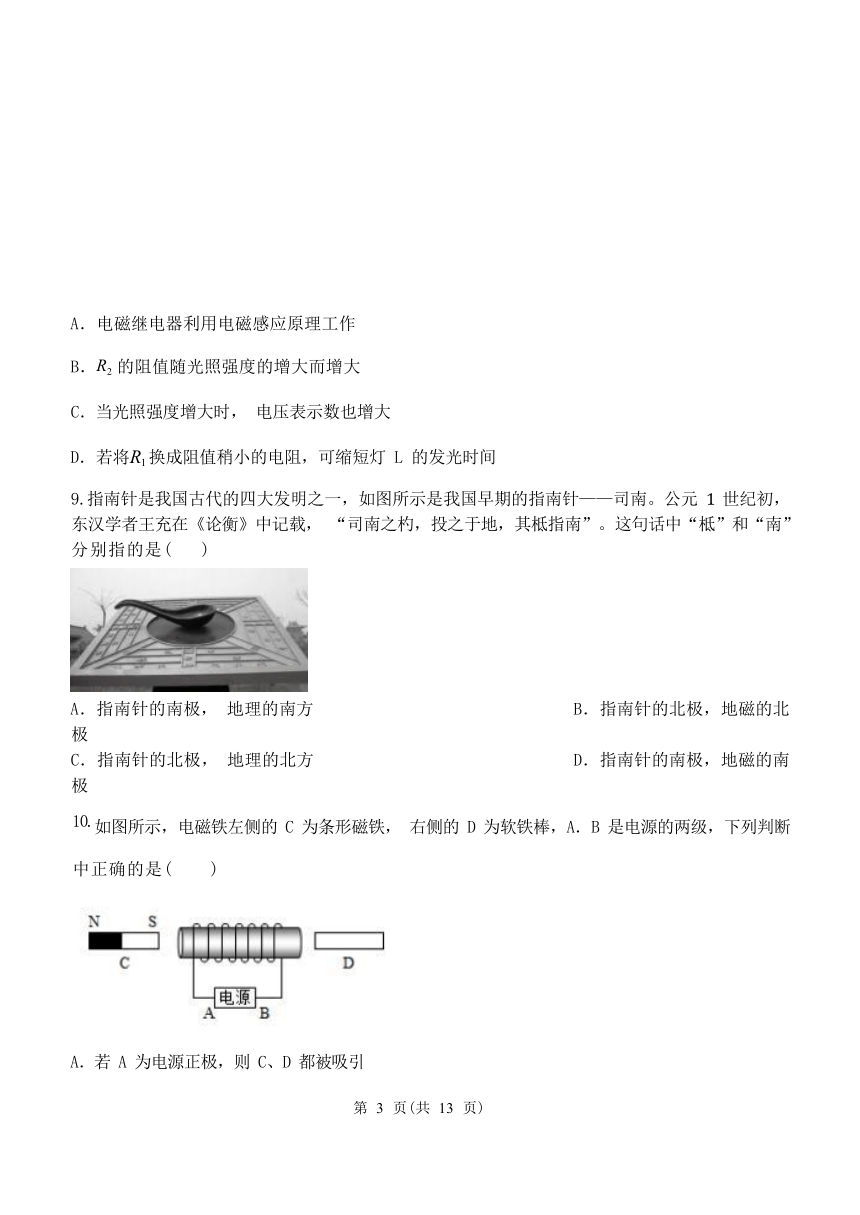

8.如图为一款“智能照明灯”的电路图，灯 L 天暗时自动发光， 天亮时自动熄灭。控制电路中，
电源电压恒定， R1 为定值电阻， R2 为光敏电阻，其阻值随光照强度的变化而变化。以下说法正
确的是( )
A．电磁继电器利用电磁感应原理工作
B．R2 的阻值随光照强度的增大而增大
C．当光照强度增大时， 电压表示数也增大
D．若将R1 换成阻值稍小的电阻，可缩短灯 L 的发光时间
9.指南针是我国古代的四大发明之一，如图所示是我国早期的指南针——司南。公元 1 世纪初， 东汉学者王充在《论衡》中记载， “司南之杓，投之于地，其柢指南”。这句话中“柢”和“南” 分别指的是( )
A．指南针的南极， 地理的南方 B．指南针的北极，地磁的北
极
C．指南针的北极， 地理的北方 D．指南针的南极，地磁的南
极
10.如图所示，电磁铁左侧的 C 为条形磁铁， 右侧的 D 为软铁棒，A．B 是电源的两级，下列判断
中正确的是( )
A．若 A 为电源正极，则 C、D 都被吸引
第 3 页(共 13 页)
B．若 B 为电源正极，则 C 被吸引，D 被排斥
C．若 B 为电源正极，则 C、D 都被排斥

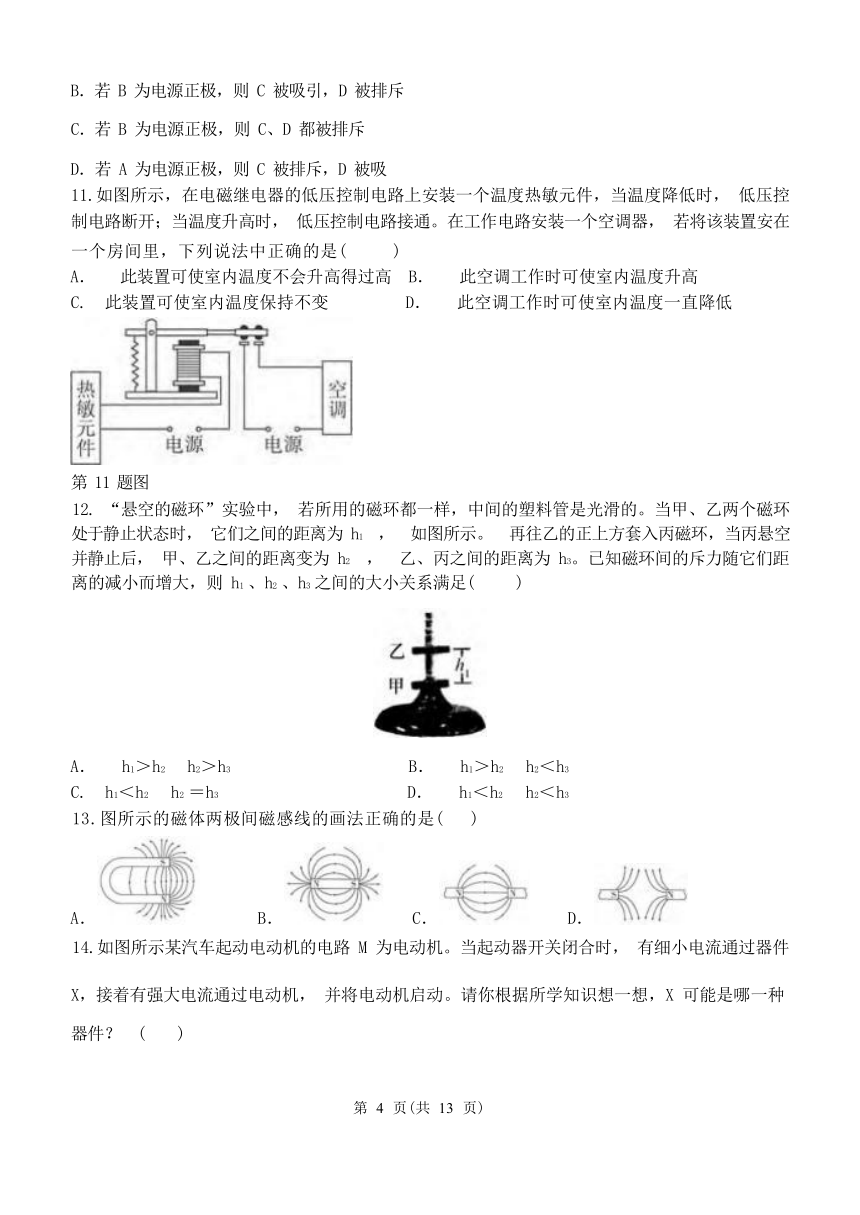

D．若 A 为电源正极，则 C 被排斥，D 被吸 11.如图所示，在电磁继电器的低压控制电路上安装一个温度热敏元件，当温度降低时， 低压控 制电路断开；当温度升高时， 低压控制电路接通。在工作电路安装一个空调器， 若将该装置安在
一个房间里，下列说法中正确的是( )
A． 此装置可使室内温度不会升高得过高 B． 此空调工作时可使室内温度升高
C. 此装置可使室内温度保持不变 D． 此空调工作时可使室内温度一直降低
第 11 题图
12. “悬空的磁环”实验中， 若所用的磁环都一样，中间的塑料管是光滑的。当甲、乙两个磁环 处于静止状态时， 它们之间的距离为 h1 ， 如图所示。 再往乙的正上方套入丙磁环，当丙悬空 并静止后， 甲、乙之间的距离变为 h2 ， 乙、丙之间的距离为 h3。已知磁环间的斥力随它们距 离的减小而增大，则 h1 、h2 、h3 之间的大小关系满足( )
A． h1＞h2 h2＞h3 B． h1＞h2 h2＜h3
C. h1＜h2 h2 ＝h3 D． h1＜h2 h2＜h3
13.图所示的磁体两极间磁感线的画法正确的是( )
A． B． C． D． 14.如图所示某汽车起动电动机的电路 M 为电动机。当起动器开关闭合时， 有细小电流通过器件

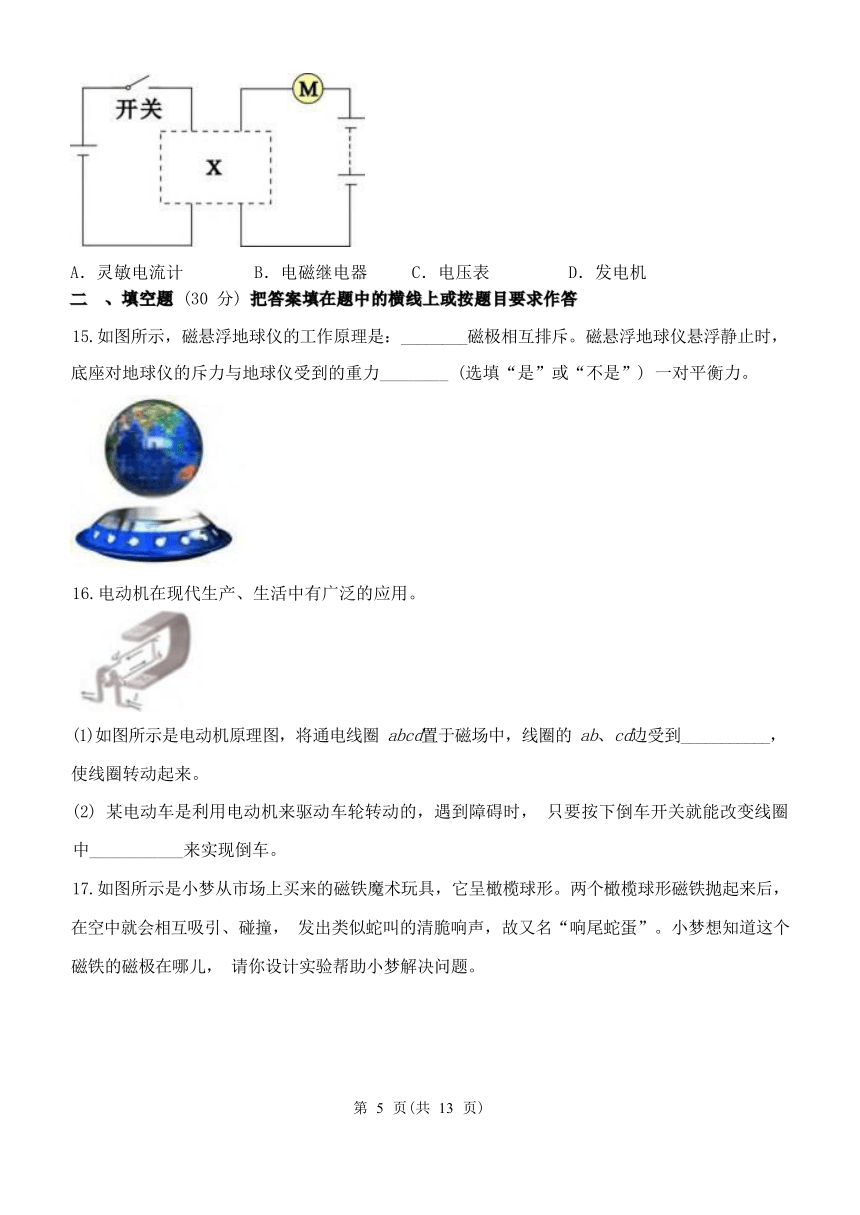

X，接着有强大电流通过电动机， 并将电动机启动。请你根据所学知识想一想，X 可能是哪一种 器件？ ( )
第 4 页(共 13 页)
A．灵敏电流计 B．电磁继电器 C．电压表 D．发电机 二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15.如图所示，磁悬浮地球仪的工作原理是：________磁极相互排斥。磁悬浮地球仪悬浮静止时，
底座对地球仪的斥力与地球仪受到的重力________ (选填“是”或“不是”) 一对平衡力。
16.电动机在现代生产、生活中有广泛的应用。
(1)如图所示是电动机原理图，将通电线圈 abcd置于磁场中，线圈的 ab、cd边受到___________， 使线圈转动起来。
(2) 某电动车是利用电动机来驱动车轮转动的，遇到障碍时， 只要按下倒车开关就能改变线圈 中___________来实现倒车。
17.如图所示是小梦从市场上买来的磁铁魔术玩具，它呈橄榄球形。两个橄榄球形磁铁抛起来后， 在空中就会相互吸引、碰撞， 发出类似蛇叫的清脆响声，故又名“响尾蛇蛋”。小梦想知道这个 磁铁的磁极在哪儿， 请你设计实验帮助小梦解决问题。
第 5 页(共 13 页)
(1) 写出你选用的实验器材：一颗“响尾蛇蛋” 、___________ 。
(2) 简述实验过程： ___________。
(3) 根据实验现象说明判断磁极的方法： ___________。
18.如图所示， 一张百元新钞票好像被一支笔“戳通”了。实际上这张新钞票依然完好无损，这 里应用了磁现象的有关知识。原来，这支笔的笔杆(纸币的下方) 与笔头(纸币的上方) 可以互 相分离，笔杆与笔头相连的一端内部装有小磁铁， 则笔头内的材料可能含有___________ (选填 “铝”、“铁”或“塑料”)。若想探究笔头内材料是否有磁性，现提供下列器材：
①小磁针、 ②大头针、③碎纸屑，其中可用来完成探究任务的有________ (填序号)。
19.磁悬浮列车是由无接触的电磁悬浮、导向和驱动系统组成的新型交通工具， 是高新技术的产
物。上海磁悬浮列车的结构如图甲所示。要使列车悬浮起来，车身线圈的上端是 (填“N” 或“S")极。图乙是另一种磁悬浮列车的设计原理图，A 是磁性稳定的电磁铁，安装在铁轨上， B 是安装在车身上(紧靠铁轨上方)的电阻非常小的螺线管。 B 中电流方向如图乙所示， 请在图中标 出通电螺线管的 N 极 ， (螺线管 B 与电磁铁 A 之间相互 (填“排斥”或“吸 引”)，从而使列车悬浮在铁轨上方。
第 6 页(共 13 页)
三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答
20. (1) 标出图中磁感线的方向(2) 标出蹄形磁铁的 N 极与S 极(3) 将图中小磁针的 N 极涂黑
(4) 标出电源的正负极(5)完成通电螺线管的绕线
21.小宇参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关”的课 题。他做的实验如下： 将一条形磁体的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯 给磁体加热，如图甲所示，经过一段时间后， 当磁体被烧红时，发现铁钉纷纷落下。
(1)从小宇的实验可得出的初步结论是_____。
(2)根据这一结论， 小宇大胆设计了一个温度报警器，如图乙所示， 请简述它的工作原理：当温
度逐渐升高时，磁体的_____减弱直至消失，无法_____ (选填“排斥”或“吸引”)弹簧开关，弹 簧开关向下恢复原状，这样下面的电路就被接通， 从而使电铃报警。
(3)根据这一现象， 你认为生活中要保持磁体的磁性不减弱，应注意什么 ______。
四 、解答题 (12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22.如图所示，是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全 门锁的开、闭。请你根据示意图，分析安全门锁的工作原理。
第 7 页(共 13 页)
23.小明设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻 R 安装在需要探测温度的 地方，当温度正常时， 继电器的衔铁与触点 A 接触，指示灯亮；当温度超过某一值时，继电器 的衔铁与触点 B 接触， 警铃响。图乙是热敏电阻 R 的阻值随温度变化的图象。
(1) 请用线代替导线， 将图甲中不完整的电路连接起来。
(2) 由图乙可知， 热敏电阻 R 的阻值与环境温度的关系是将________。
(3)图甲中 U1 =3 V，电磁铁的电阻忽略不计， 当通过热敏电阻 R 的电流达 0.1 安时，继电 器的衔铁与触点 B 接触，警铃响，求此时环境温度为多少℃？
第 8 页(共 13 页)
0.第一周周测练习(1.1-1.3) 答案解析
本试卷共 100 分，考试时间 70 分钟。
注意事项：
1、答第 I 卷前， 考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后， 用 2B 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再填涂其它答案，不能答在试卷上。
一 、选择题(本题共 14 个小题； 每小题 3 分，共 42 分。在每小题给出的四个选项中，只有一
项是正确的)
1.C
2. 【答案】A
【解析】磁体的磁性越强，只表示吸引磁性物质的能力强，与能吸引的物质种类多少无关，故① 错误；
指南针是小磁针，是由于受到地磁场的作用， 所以能够指南北，故②正确；
地理两极和地磁两极相反，地磁场的 N 极在地理的南极附近，磁感线是从 N 极出来回到 S 极 的，故小磁针静止时，其 N 极指向地理北极附近， 故③正确；
磁体之间的作用是通过磁场发生的， 磁场是一种真实存在的物质， 故④错误。 故选： A．
【知识点】磁场
3. 【答案】B
【解析】世界上第一个论述磁偏角的，即第一个发现地磁的两极与地理的两极并不完全重合的科 学家是我国宋代学者沈括，他的这一发现比西方国家早了 400 多年。
故选 B。
【知识点】地磁场
4.D
【解析】 A．线圈上电流方向向下； 右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右 端，则电磁铁的右端为 N 极， 故 A 错误；
B.把电路图中的“+”﹑“- ”对调，则通过电磁铁的电流方向改变，那么电磁铁的极性发生改变， 但是并不影响电磁铁对衔铁的吸引， 则该报警器能正常工作，故 B 错误；
C.增大水银温度计上部金属丝的长度，则与水银面接触时所对的温度会偏小，即电铃发出报警信 号的温度会降低，故 C 错误；
D.当环境温度升高，水银柱达到金属丝的下端所指示的温度时，控制电路被接通，电磁铁产生磁 性。将衔铁吸合，接通电铃所在的电路， 因此电铃会发出报警信号，故 D 正确。
5. 【答案】B
【知识点】磁感线
6. 【答案】A
【知识点】磁性
第 9 页(共 13 页)
7.答案: C
考点:磁极间的相互作用，磁场和磁感线
分析:在磁体外部， 磁感线总是从磁体的 N 极出来， 然后回到磁体的 S 极；根据磁极之间的相互 作用规律确定磁铁 M 的磁极方向，然后再确定磁感线的环绕方向。
解答:根据“异名磁极相互吸引”可知，小磁针的下端为 N 极，那么磁体 M 的 d 端为 S 极，而c 端为 N 极。那么磁感线的环绕方向肯定是从 c 端出发，然后回到 d 端， 故 C 正确， 而 A．B、D 错误。
故选 C。
8.D
9. 【答案】A
【解析】地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，实质就是一块磁铁，在地球 的磁场中受到磁场力的作用， 静止时其“柢” (勺柄) 指向南方，即指南针的南极指向地理的南 方(即地磁的北极)，A 正确， B、C、D 错误。故选 A．
【知识点】磁极、地磁场
10.A
【详解】
AD．若 A 为电源正极，则电流从螺线管的左端流入，右端流出，结合线圈绕向， 利用安培定则可 以确定螺线管的左端为 N 极，右端为 S 极。电磁铁的 N 极与条形磁体 C 的 S 极靠近，则C 被吸引， 电磁铁吸引软铁棒， D 被吸引， 故 A 正确，D 错误；
BC．若 B 为电源正极，则电流从螺线管的右端流入，左端流出，结合线圈绕向， 利用安培定则可 以确定螺线管的右端为 N 极，左端为 S 极， C 被排斥， D 被吸引， 故 BC 错误。
故选 A．
11.A
12.B
【解析】设每个磁环的重力为 G ，则当甲乙两磁环处于静止状态时，甲乙之间的力大小为 G ， 此时所对应的距离为 h1 ; 当丙磁环套在乙上方，甲、乙、丙都处于静止状态时，乙丙之间力的 大小为 G，对应的距离为 h3 ， 甲乙之间力的大小为 2G ，对应的距离为 h2 ，根据磁环间的斥 力随距离的减小而增大的原理可知， h1>h2， h2

13. 【答案】B
【解析】图中磁体周围的磁感线从磁体的 S 极出来，回到磁体的 N 极， 选项 A 错误； 图中磁
第 10 页(共 13 页)
体周围的磁感线从磁体的 N 极出来， 回到磁体的 S 极，选项 B 正确； 图中磁体周围的磁感线 从磁体的 N 极出来，回到磁体的 N 极， 选项 C 错误；图中磁体周围的磁感线从磁体的 S 和 N 极出来，选项 D 错误。正确选项为 B。
【知识点】磁感线
14.B
二 、填空题 (30 分) 把答案填在题中的横线上或按题目要求作答
15.同名 是
第 11 页(共 13 页)
16.力的作用
17.大头针一盒
电流的方向
把“响尾蛇蛋”放到大头针盒里，拿出来观测
吸引大头针最
多的的两个部位就是磁极
18.铁 ①②
19.S；；排斥
【解析】(1) 根据图甲可知， 要使车身与轨道脱离，车身需要受到向上的吸引力。根据“异名磁 极相互吸引”可知， 车身线圈上端应该是 S 极。
(2) 根据图乙可知，线圈上电流向右。右手握住螺线管， 弯曲的四指指尖向右，此时大拇指指 向上端，则上端为螺线管 B 的 N 极， 如下图所示：
(3) 根据图片可知，要使螺线管 B 悬浮在 A 上面， 二者之间必须排斥。
三 、实验题 (16 分) 把答案填在题中的横线上或按题目要求作答
20. :
考点:磁场和磁感线，通电螺线管的磁场
分析:本题主要考查磁感线方向、蹄形磁铁的极性、小磁针极性，电源正负极以及通电螺线管的 作图相关知识。
解答: (1) 由图 1 可知条形磁铁的 N、S 极， 故可知磁感线的方向是由N 极指向S 极。
(2) 图 2 根据磁极间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引，可判断出蹄形 磁铁的左端为 S 极， 右端为 N 极。
(3) 图 3 中小磁针的 N 极所指的方向就是该点的磁感线的方向。
(4) 图 4 中小磁针静止时， 左端为 N 极，右端为 S 极；所以通电螺线管的右侧为 N 极，左端为 S 极；根据右手定则， 伸出右手，使右手大拇指指向通电螺线管的 N 极(右端)，则四指弯曲所 指的方向为电流的方向，即电流是从螺线管的右端流向左端的，所以电源的右端为正极，左端为 负极。
(5) 图 5 根据电源的正负极，可以确定电流从螺线管的右端流入，左端流出， 结合线圈的绕向 作图。
作 图 如 下 ：
第 12 页(共 13 页)
21.高温可消磁 磁性 吸引 不让磁体靠近高温热源
四 、解答题(12 分)解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案
的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
22.闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开， 并且弹 簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作 用下插入插槽， 门锁关闭．
23. (1)
(2) 环境温度越高，热敏电阻的阻值越小。
(3) 解： R=U/I=3V/0.1A=30
查图乙可知，当电阻为 30 欧时，此时温度为 80℃。
