《家庭电路》作图训练

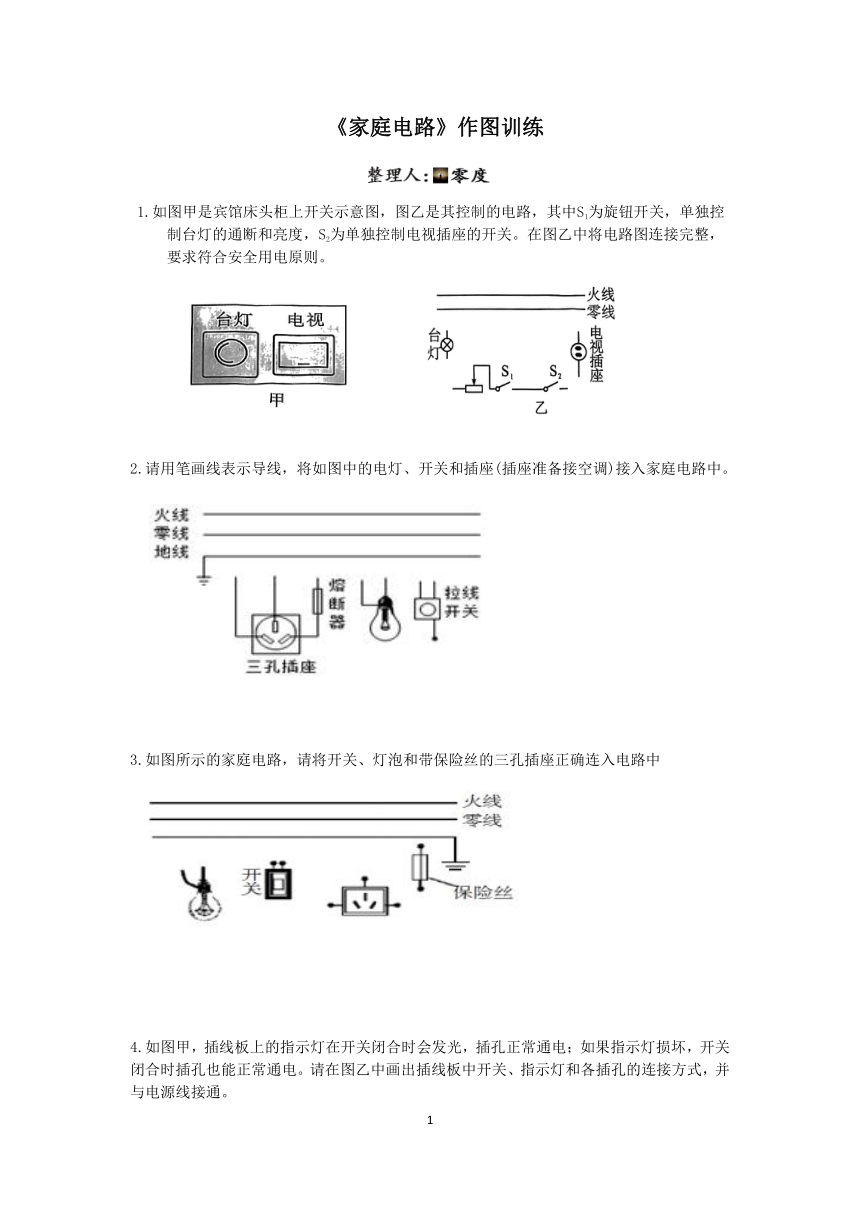

1.如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
2.请用笔画线表示导线，将如图中的电灯、开关和插座(插座准备接空调)接入家庭电路中。
3.如图所示的家庭电路，请将开关、灯泡和带保险丝的三孔插座正确连入电路中
4.如图甲，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。请在图乙中画出插线板中开关、指示灯和各插孔的连接方式，并与电源线接通。

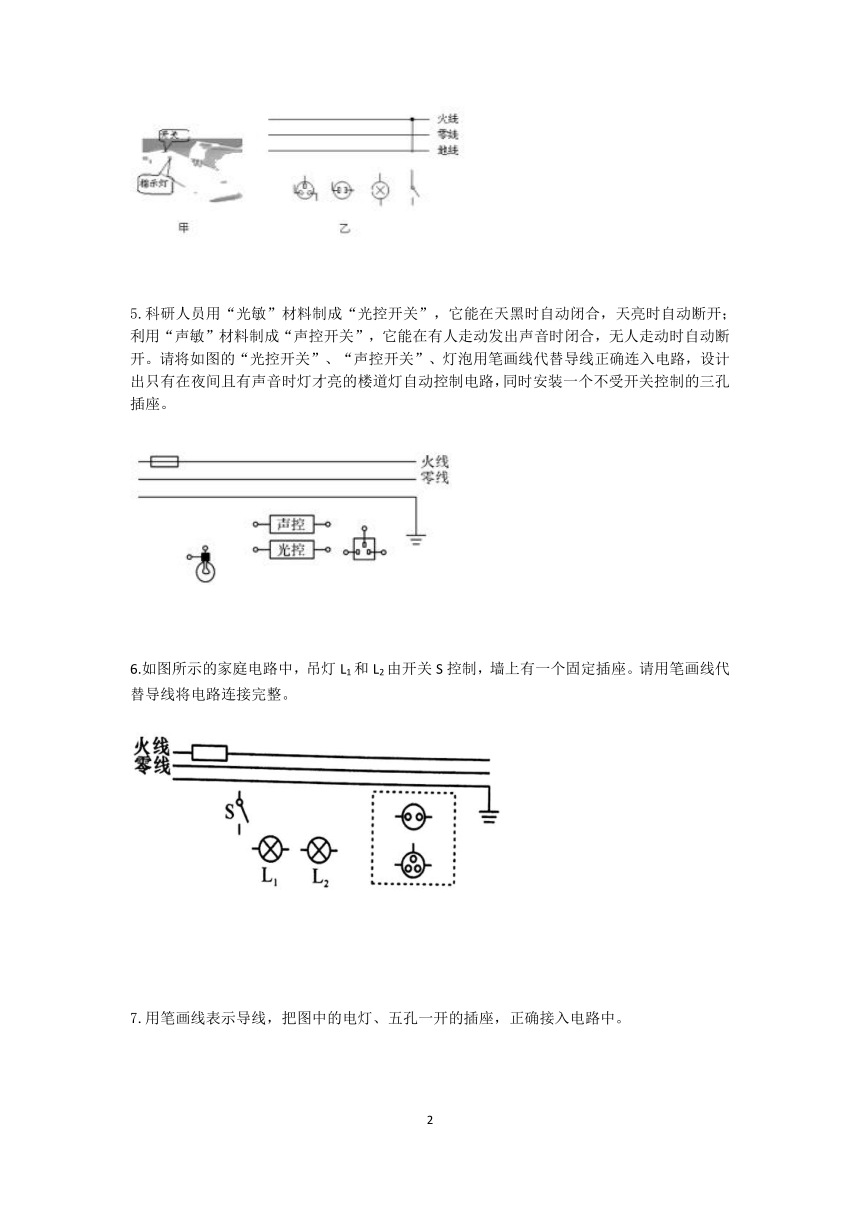

5.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
6.如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座。请用笔画线代替导线将电路连接完整。

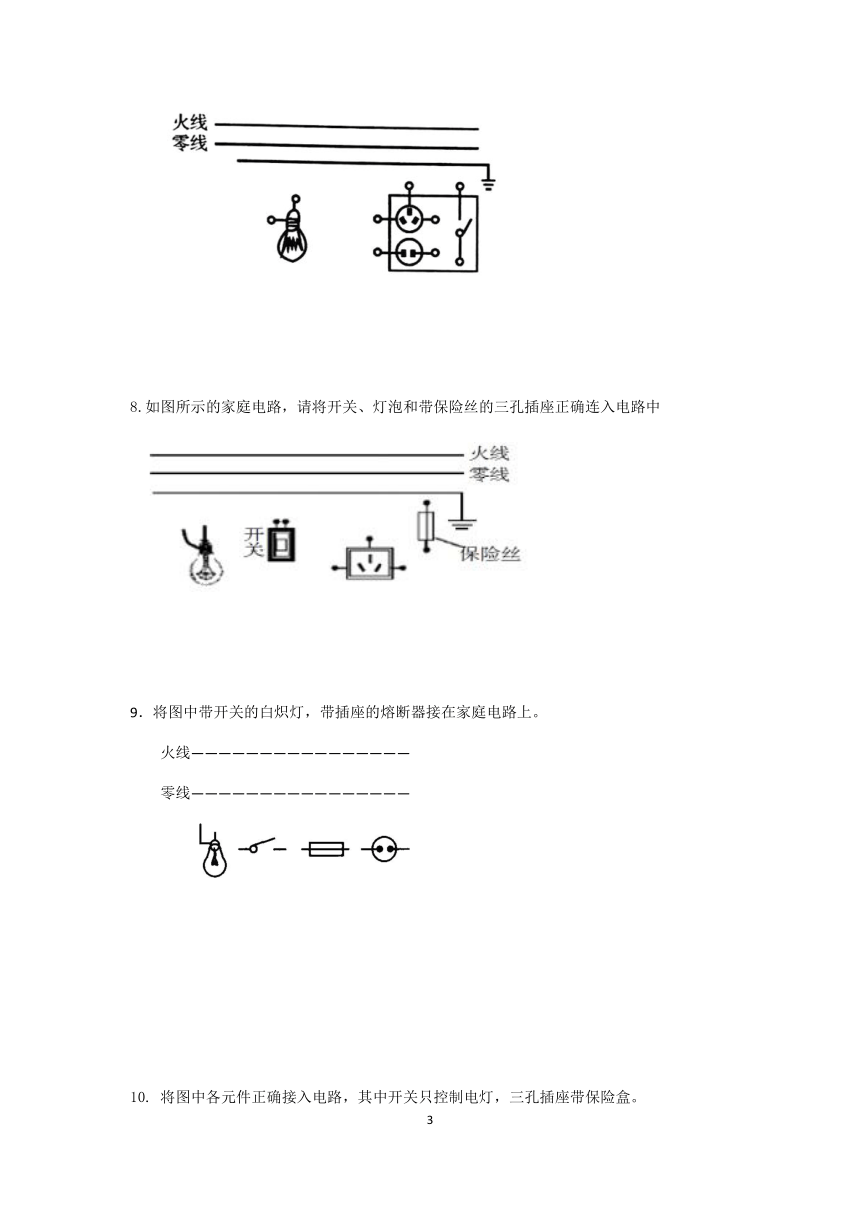

7.用笔画线表示导线，把图中的电灯、五孔一开的插座，正确接入电路中。
8.如图所示的家庭电路，请将开关、灯泡和带保险丝的三孔插座正确连入电路中
9．将图中带开关的白炽灯，带插座的熔断器接在家庭电路上。
火线————————————————
零线————————————————
10. 将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
《家庭电路》作图训练
参考答案
1.
2.
3.
4.
5.
6.
7.
8.
9．
10.
