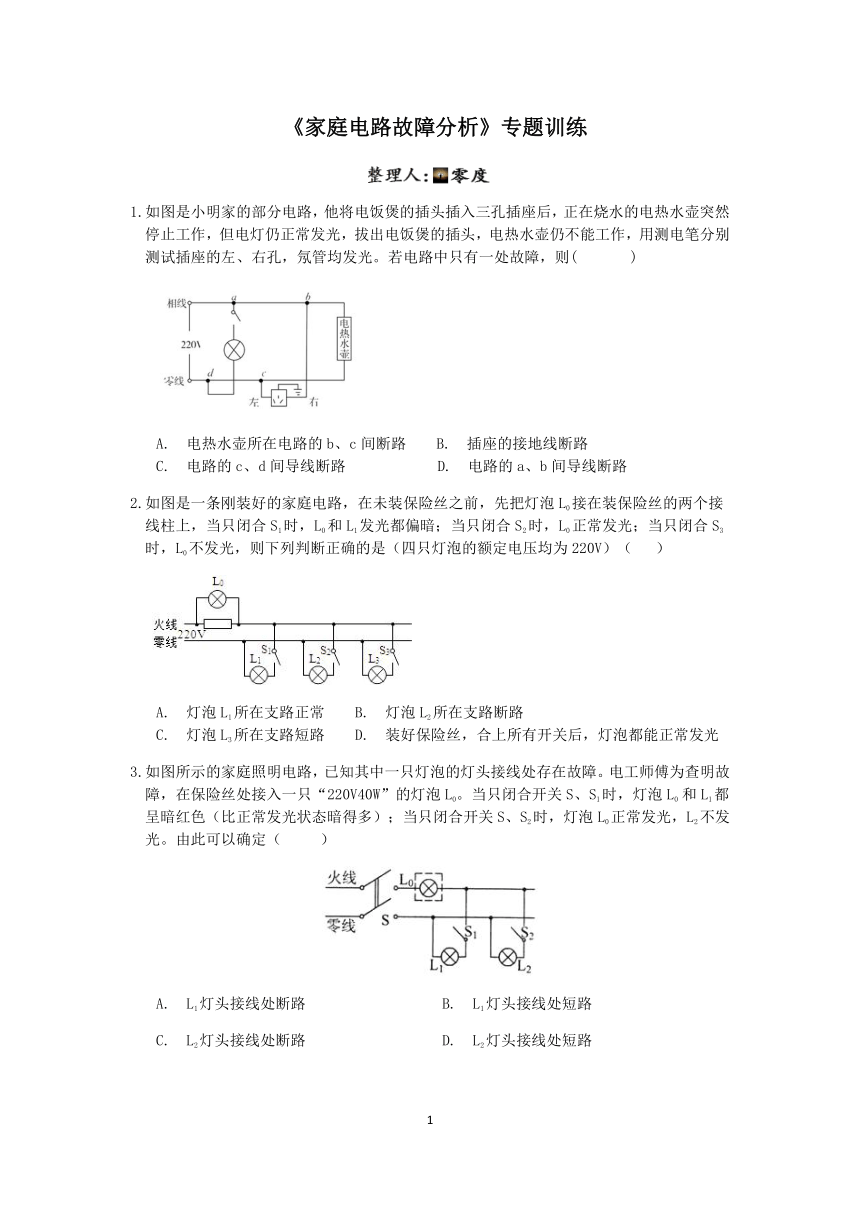

《家庭电路故障分析》专题训练
1.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则( )
A. 电热水壶所在电路的b、c间断路 B. 插座的接地线断路
C. 电路的c、d间导线断路 D. 电路的a、b间导线断路
2.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A. 灯泡L1所在支路正常 B. 灯泡L2所在支路断路
C. 灯泡L3所在支路短路 D. 装好保险丝，合上所有开关后，灯泡都能正常发光
3.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）
A. L1灯头接线处断路 B. L1灯头接线处短路
C. L2灯头接线处断路 D. L2灯头接线处短路

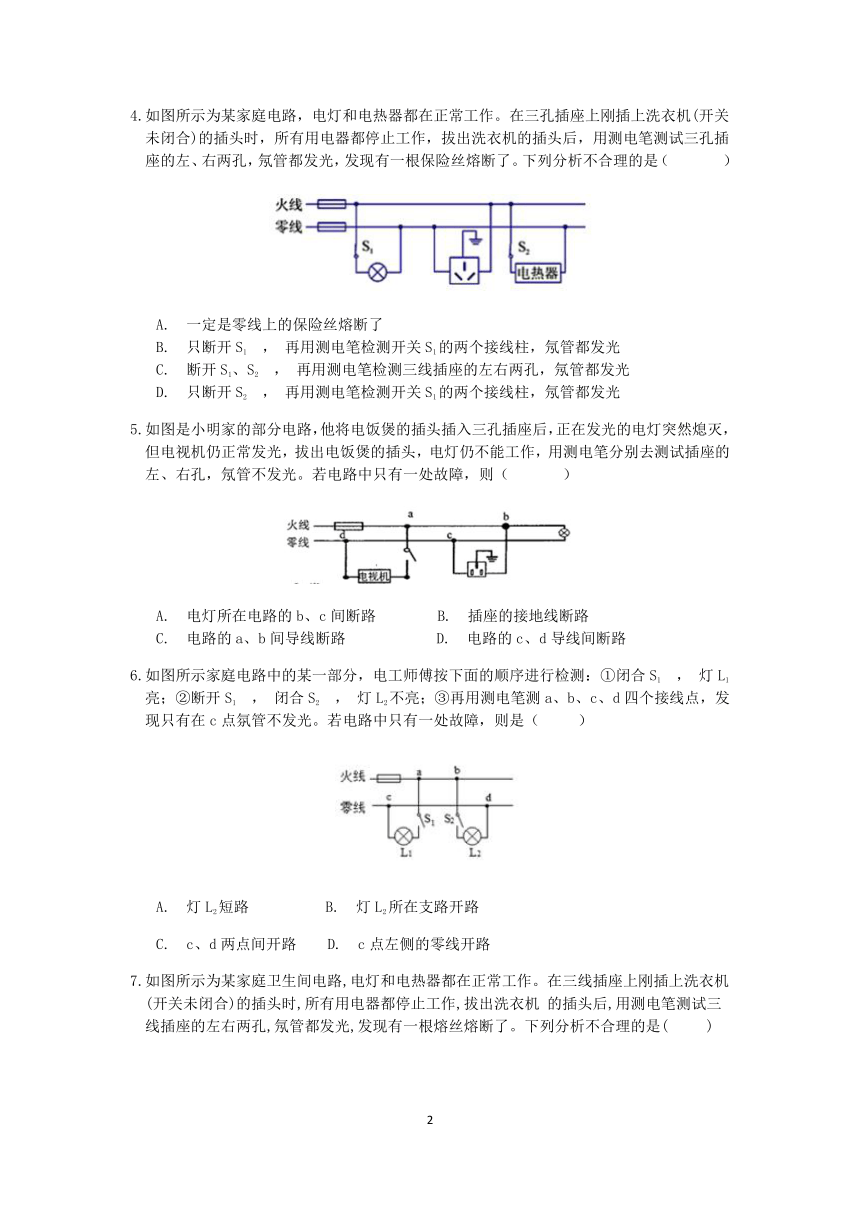

4.如图所示为某家庭电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根保险丝熔断了。下列分析不合理的是（ ）
A. 一定是零线上的保险丝熔断了
B. 只断开S1 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
C. 断开S1、S2 ， 再用测电笔检测三线插座的左右两孔，氖管都发光
D. 只断开S2 ， 再用测电笔检测开关S1的两个接线柱，氖管都发光
5.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在发光的电灯突然熄灭，但电视机仍正常发光，拔出电饭煲的插头，电灯仍不能工作，用测电笔分别去测试插座的左、右孔，氖管不发光。若电路中只有一处故障，则（ ）
A. 电灯所在电路的b、c间断路 B. 插座的接地线断路
C. 电路的a、b间导线断路 D. 电路的c、d导线间断路
6.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（ ）
A. 灯L2短路 B. 灯L2所在支路开路
C. c、d两点间开路 D. c点左侧的零线开路
7.如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机 的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是( )
A.一定是零线上的熔丝熔断了
B.断开S1、S2 ， 再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1 ,再用测电笔检测开关S2的两个接线柱，氖管都发光
D.只断开S2 ,再用测电笔检测开关S1的两个接线柱，氖管都发光
8.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光，则故障原因（ ）
A. 可能是进户线的火线上出现了断路 B. 可能是进户线的零线出现了断路
C. 一定是a、b两点间的导线出现了断路 D. 一定de之间的零线出现了断路
9．刚刚参加科学兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，其原因可能是(　　)
A．台灯灯座的两个接线柱相碰
B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了
D．台灯开关处短路
10.小明晚上把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是(　　)
A．开关短路 B．插座短路 C．插头短路 D．灯座短路
11.在台灯开关断开的情况下，室内电灯正常发光，当把台灯插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一故障的原因可能是（　　）
A．台灯功率太大 B．台灯的灯座短路
C．该插座原已短路 D．台灯插头处有短路
12.如图所示的家庭电路中，下列说法正确的是（　　）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
D．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
13.电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1，请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的　 　线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压　 　220V。(填“大于”、“小于”或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处　 　。
14.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列两种情况的判断（选填“短路”、“断路”或“正常”）：
（1）L0正常发光，说明该支路 ；
（2）L0发光呈暗红色，说明该支路 。

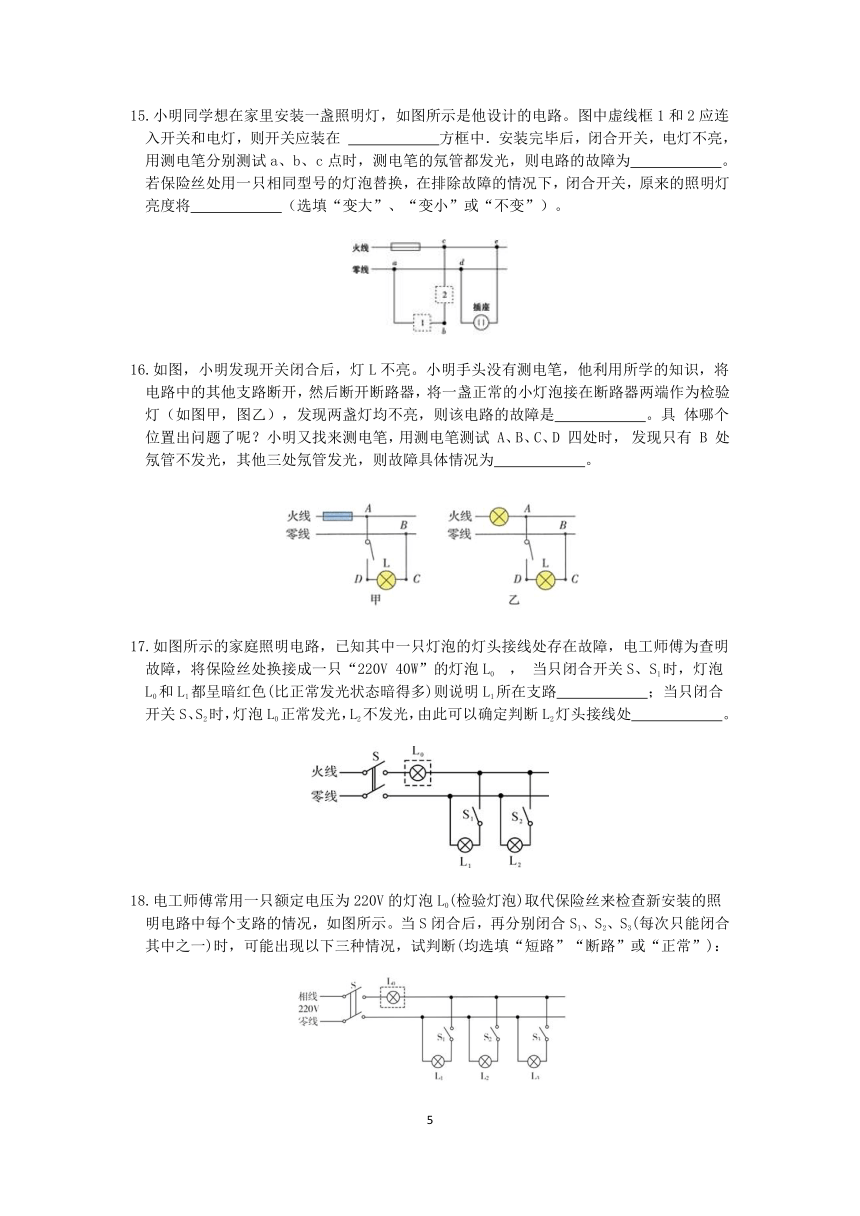

15.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 。若保险丝处用一只相同型号的灯泡替换，在排除故障的情况下，闭合开关，原来的照明灯亮度将 （选填“变大”、“变小”或“不变”）。
16.如图，小明发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如图甲，图乙），发现两盏灯均不亮，则该电路的故障是 。具 体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时， 发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为 。
17.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220V 40W”的灯泡L0 ， 当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)则说明L1所在支路 ；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光，由此可以确定判断L2灯头接线处 。
18.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：
（ 1）L0不亮，说明该支路________。
（2）L0正常发光，说明该支路________。
（3）L0发光呈暗红色，说明该支路________。
19.图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现故障是________（选填“断路”或“短路”）现象。
（2）丁图是某种测电笔的结构图，使用时手指干万不能接触测电笔的________部位（填字母）。
20.
（1）如图，小东发现开关闭合后，灯L不亮。他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盖灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小东找来测电笔，用测电笔测试A、B、C、D四处时，发现只有B处氛管不发光，其他三处氛管发光，则故障具体情况为________。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试C点，测电笔使用方法正确，该人体电阻约为3600欧，测电笔的氖管________发光；此时通过该人体的电流是________安。
（3）图甲中，小东想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过，________正常工作。
21．如图是小宇家的部分照明电路图。
（1）该电路中接错的元件是　 　(填写元件符号名称)。
（2）一天小宇发现灯L不亮了，而灯泡没坏。于是他闭合开关S，用测电笔分别测试a、b、……f各点，发现测试a、b、c三点时测电笔氖管发光，而测试d、e、f时不发光。这说明　 　两点间发生了　 　，于是他很快修好了该电路。
（3）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷。请你帮他分析一下，其原因可能是　 　。
答案及解析
1. C
【解析】A.如果电热水壶所在电路的b、c间断路，那么不会对三孔插座产生影响，即三孔插座的左孔与零线相连，测电笔不应该发光，故A错误；
B.如果插座的接地线断路，那么不会对热水器所在的部分产生影响，即热水器应该正常工作才对，故B错误；
C.如果电路的c、d间导线断路，那么三孔插座和电热水器的零线全部断开。电热水器由于只与火线联通，而不能与零线联通，因此没有电流，不会工作。三孔插座的左孔通过电热水壶与火线联通，所以测电笔接触此孔时会发光，故C正确；
D.电路的a、b间导线断路，那么电热水器和三孔插座的火线部分全部断开，测电笔接触三孔插座的孔时任何一个都不会发光，故D错误。 故选C。
2.A
【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；
D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误。故答案为：A
3.D
【解析】分析电路图知，仅闭合开关S、S1时，灯泡L0与L1串联，两灯的实际电压都小于额定电压，故灯泡都暗红，说明灯泡L1正常；仅闭合开关S、S2时，灯泡L0与L2串联，灯泡L0发光正常，说明灯泡L2处相当于导线，故L2出现短路。
4.C
【解析】A.在插上洗衣机（开关未闭合）的插头前，电灯和电热器都在正常工作，在插上洗衣机（开关未闭合）的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确不合题意；
B.只断开S1 ， 开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故B正确不合题意；
C.断开S1、S2 ， 再用测电笔检测三孔插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故C错误符合题意；
D.只断开S2 ， 开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确不合题意。 故选C。
5. C
【解析】A.电灯所在电路的b、c间断路时，灯泡不能发光，但是插座应该正常工作，即左孔为零线，右孔为火线，测电笔接触时前者不发光，而后者发光，与题目不符，故A错误；
B.插座的接地线断路，只会影响插座的用电安全，但是对电路本身没有影响，即灯泡正常发光，测电笔接触插座的右孔时发光，与题目不符，故B错误；
C.电路的a、b间导线断路时，插座和电灯都与火线断开，自然灯泡不发光，测电笔接触插座的右孔不发光，故C正确；
D.电路的c、d导线间断路时，灯泡不发光，但是插座的右孔与火线相连，测电笔接触时应该发光，故D错误。 故选C。
6.C
【解析】A .灯L2短路时，它不发光，由于两个灯泡为并联，因此灯泡L1也被短路，即L1不发光，与描述不符，故A错误；
B .灯L2所在支路开路，那么d点就与火线断开，测电笔接触d点时不会发光，故B错误；
C .c、d两点间开路，灯泡L2只与火线相连，而与零线断开，因此它不发光。d点通过灯泡L2与火线相连， 因此测电笔接触d点也会发光，而灯泡L1不受影响，故C正确；
D .c点左侧的零线开路，即进户线的零线开路，那么灯泡L1也不会发光，故D错误。 故选C。
7.B
【解析】A.如果是火线上的保险丝熔断了，那么整个电路与火线断开，测电笔接触插座的插孔时不会发光，故A正确不合题意；
B.闭合S1和S2时，插座的左孔通过灯泡或电热器与火线相连，因此测电笔接触两个插孔时都发光。断开S1、S2时，左孔与火线断开，测电笔接触左孔就不会发光了，故B错误符合题意；
C.只断开S1 ,开关S2的上面的接线柱与火线直接相连，而右边的接线柱通过电热器、灯泡与火线相连，因此用测电笔检测开关S2的两个接线柱，氖管都发光，故C正确不合题意；
D.同理，只断开S2 ,再用测电笔检测开关S1的两个接线柱，氖管都发光，故D正确不合题意。 故选B。
8.D
【解析】A.如果进户线的火线上出现了断路，那么所有的用电器都不能工作，不可能有发光的灯泡，故A错误； B.如果进户线的零线出现了断路，那么所有的用电器都不能工作，不可能有发光的灯泡，故B错误； C.如果a、b两点间的导线出现了断路，那么测电笔接触插座的b孔时不能发光，且右边的灯泡应该正常工作，
D.如果de之间的零线出现了断路，那么右边灯泡的和插座的零线部分断路，右边的灯泡不发光。插座的左孔通过右边的灯泡与火线相连， 因此测电笔也能发光。此时左边的灯泡不受影响，正常工作，故D正确。 故选D。
9．A
【解析】保险丝熔断，肯定是通过电路的电流过大引起。由于台灯的功率只有几十瓦，因此肯定不是用电器总功率过大的原因引起的，应该是台灯短路引起的，故B、C错误；
如果台灯的开关处短路，那么不用闭合开关，台灯会一直发光，而不会引起保险丝烧断，故A正确，D错误。
10.D
【解析】（1）保险丝熔断是由于家庭电路中电流过大引起的，分两种情况：①家庭电路总功率过大；②短路，据此判断即可。
A.如果开关短路，只是不能控制电路的通断，不会对电流产生影响，故A不合题意；
B.如果插座短路，不会等到插入台灯时才熔断保险丝，故B不合题意；
C.如果插头短路，不需要闭合台灯开关就可以熔断保险丝，故C不合题意；
D.如果灯座短路，当闭合开关时，整个电路零线和火线相连，电流太大熔断保险丝，故D符合题意。
11.D
【解析】家庭电路保险丝熔断，都是由于总电流过大引起的，而原因主要有：①总功率过大；②短路，据此分析判断。
【解答】台灯的功率只有几十瓦，不会造成整个电路的总功率过大，故A错误；
如果台灯的灯座短路，在没有闭合台灯开关的情况下，对电路没有影响，故B错误；
如果该插座短路，那么不需要插入台灯时保险丝熔断，故C错误；
如果台灯插头处短路，那么一旦插入插座，会造成整个电路短路，故D正确。
12.D
【解析】根据测电笔的使用方法和家庭电路的连接知识分析判断。
A.使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔笔尖的金属部位；但是必需接触测电笔尾部的金属体，否则它不能正常工作，故A错误；
B.插座与灯泡是并联的，如果插座短路，那么整个电路发生短路，肯定总电流过大，会烧断保险丝；当进户线的零线断路时，两个灯泡不发光，插座的左孔通过灯泡与活性相连，因此氖管会发光，故B错误；
C.用灯泡L0取代保险丝接入电路，只闭合S1，此时L0与L1串联，如果电路正常，它们两端的电压都会小于额定电压，它们的亮度都会减弱，不能正常发光，故C错误；
D.把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路，烧断保险丝，从而切断整个电路，故D正确。
13.（1）火 （2）小于 （3）短路
【解析】（1）在家庭电路中，开关必须接在火线上，据此分析；
（2）在串联电路中，总电压等于各处电压之和，即U总=U1+U2；
（3）灯L1和L2串联，灯泡L1正常发光，说明它两端的电压等于总电压220V，即电流从L2的位置经过，但是没有经过L2，则灯泡L2处发生了短路。
【解答】（1）根据图片可知，灯泡L1所在的导线与开关相连，则灯泡L1与进户线中的火线相连接。
（2）当闭合开关S时，灯L1与L2串联，根据U总=U1+U2可知，此时L1两端的电压小于220V。
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处短路。
14.短路；正常
【解析】由于家庭电路的电压是220V，而对于额定电压220V的“检验灯泡”来说，其只有两端的电压是220V时才能正常发光，所以
（1）检验灯泡接在保险丝的两只接线柱上，若依次闭合开关（每次只能闭合其中之一），L0正常发光，则说明此时检验灯泡两端的电压是220V，即和其串联的灯泡的电压是0，故能说明该支路短路。
（2）检验灯泡接在保险丝的两只接线柱上，若依次闭合开关（每次只能闭合其中之一），故此时检验灯泡与开关控制的那个灯泡串联，所以在正常的情况下，两灯泡的电压都小于220V的总电压，所以检验灯泡应呈现暗红色，故若L0发光呈暗红色，说明该支路正常。
15.2；进户零线断路；变小
【解析】（1）根据图片可知，虚线框2直接与火线相连，则此处为开关，虚线框1处为电灯。
（2）c、b两点直接与火线相连，测电笔接触时发光完全正常。a点与零线相连，正常应该氖管不发光，此时发光，说明它不与零线连接，而与火线连接，即进户线的零线断开。
（3）原来，照明灯两端的电压等于220V，它正常发光。后来，检验灯与照明灯串联，则照明灯两端的电压会小于220V，因此它的亮度变小。
16.断路（或开路）；BC 处断路（或 BC 处开路）
【解析】（1）将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯，发现两盏灯均不亮，则该电路的故障是断路。
（2）小明又找来测电笔，用测电笔测试 A、B、C、D 四处时， 发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为BC处断路。
17.正常；短路
【解析】①当只闭合开关S、S1时，灯泡L0和L1串联。根据U总=U0+U1可知，正常情况下，两个灯泡的电压都会远远小于额定电压220V，肯定发光比较微弱，呈暗红色，因此L1所在的支路正常。
②当只闭合开关S、S2时，灯泡L0和L2串联，正常情况下，两个灯泡都不应该正常发光。此时L0正常发光，L2不发光，说明只有L0独自在工作，而L2灯头接线处发生短路。
18.（1）断路（2）短路（3）正常
【解析】（1）L0不亮，说明该支路断路。
（2）L0正常发光，说明该支路短路。
（3）L0发光呈暗红色，说明该支路正常
19.（1）断路（2）D
【解析】（1）开关和导线接触良好，测电笔接触M点发光，说明火线和灯泡连接的部分正常；电笔接触N点不发光，说明零线与灯泡的连接正常。灯泡不发光，肯定是有断路发生，那么只能是零线和火线之间的灯泡L1断路； （2）如丁图所示，测电笔的D点为笔尖，材料为金属。笔尖与火线直接接触带电，如果人体直接与D点接触，那么很容易发生触电事故，因此使用时，不能接触测电笔的D点。
20. （1）断路；BC间断路（2）不会；0（3）有；不能
【解析】（1）小东发现开关闭合后，灯L不亮。将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯，发这时两盏灯串联，现两盖灯均不亮，说明电路里根本没有电流产生，则该电路的故障是：断路；如果BC两点连通，C点发光，B点也应该发光，所以故障的具体位置在：BC之间断路； （2）修正常后，闭合开关，电灯发光，此时拿测电笔测试C点，测电笔使用方法正确，由于测电笔和人体电阻很大，而零线电阻很小，这时零线会把测电笔短路，导致测电笔的氖管不发光，那么通过人体的电流为0A； （3）小东想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，这时录音机和灯泡串联在220V的电源上，它们的电压都小于220V，虽然都有电流经过，但都不能正常工作。
21．（1）S2 （2）c、d；断路 （3）进户零线断路
【解析】（1）根据家庭电路的接线方法判断；
（2）测电笔接触火线或与火线连通的位置时，氖管发光；接触零线或与零线连通的位置时，氖管不发光，据此分析解答。
（3）测电笔接触插座时会发光，说明进户线的火线肯定完好。在正常情况下，插座的左孔与零线相连，测电笔接触肯定不发光。如果进户线的零线断路时，那么插座的左孔通过闭合的电灯或电视机与火线相连，因此测电笔接触时也会发光。
【解答】（1）在家庭电路中，控制用电器的开关应该接在火线和用电器之间，与用电器串联。根据图片可知，开关S2与灯泡、插座并联，一旦闭合会发生断路，则错误的元件是S2。
（2）测电笔接触a、b、c点时发光，则它们都与火线连通。而接触d、e、f时不发光，说明c、d之间存在断路。
（3）星期六晚上，小宇正在家里看电视，突然电灯、电视机都停止工作，聪明的小宇立刻用测电笔进行测试，他测出家里的插座的两个孔都能使氖管发光，小宇感到很纳闷，其原因可能是：进户零线断路。
