浙教版八下科学第三周周末专题（1.3-1.5）
一、电磁铁的应用之计算解答题
1．梅雨季节，潮湿的空气会对家电和家具等造成不利影响，需要及时除湿。小乐设计如图甲所示的模拟电路，能实现警示灯随湿度变化而自动调整亮度，且当空气湿度达到一定程度时，警示灯还能不断闪烁。已知电源电压为6V，警示灯的规格是“6V 3W”。(电磁铁线圈电阻忽略不计，警示灯电阻保持不变。
（1）根据设计要求，应选图乙中的　 　(选填“R1”或“R2”)湿敏电阻，串联在图甲电路中　 　(选 填“A”或“B”)位置。
（2）闭合开关，当空气湿度处于40%时，衔铁会被吸下，警示灯会闪烁，警示灯在闪烁过程中，较暗时的实际功率是多少？(写出计算过程)
2．为了节能环保，些公共场所使用 光控开关控制照明系统。光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为：勒克斯)。

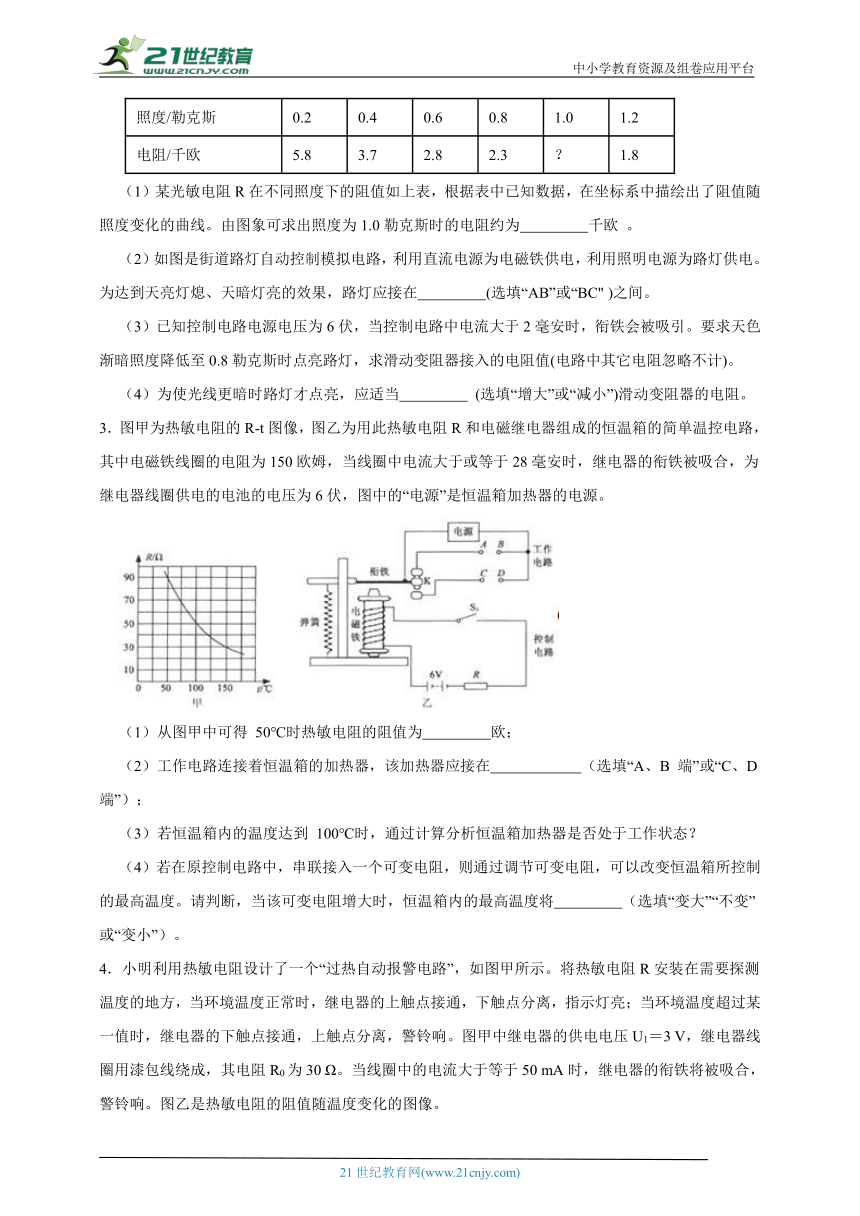

照度/勒克斯 0.2 0.4 0.6 0.8 1.0 1.2
电阻/千欧 5.8 3.7 2.8 2.3 ？ 1.8
（1）某光敏电阻R在不同照度下的阻值如上表，根据表中已知数据，在坐标系中描绘出了阻值随照度变化的曲线。由图象可求出照度为1.0勒克斯时的电阻约为　 　千欧 。
（2）如图是街道路灯自动控制模拟电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果，路灯应接在　 　(选填“AB”或“BC" )之间。
（3）已知控制电路电源电压为6伏，当控制电路中电流大于2毫安时，衔铁会被吸引。要求天色渐暗照度降低至0.8勒克斯时点亮路灯，求滑动变阻器接入的电阻值(电路中其它电阻忽略不计)。
（4）为使光线更暗时路灯才点亮，应适当　 　 (选填“增大”或“减小”)滑动变阻器的电阻。
3．图甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和电磁继电器组成的恒温箱的简单温控电路，其中电磁铁线圈的电阻为150欧姆，当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得 50℃时热敏电阻的阻值为　 　欧；
（2）工作电路连接着恒温箱的加热器，该加热器应接在　 　（选填“A、B 端”或“C、D 端”）；
（3）若恒温箱内的温度达到 100℃时，通过计算分析恒温箱加热器是否处于工作状态？
（4）若在原控制电路中，串联接入一个可变电阻，则通过调节可变电阻，可以改变恒温箱所控制的最高温度。请判断，当该可变电阻增大时，恒温箱内的最高温度将　 　（选填“变大”“不变”或“变小”）。

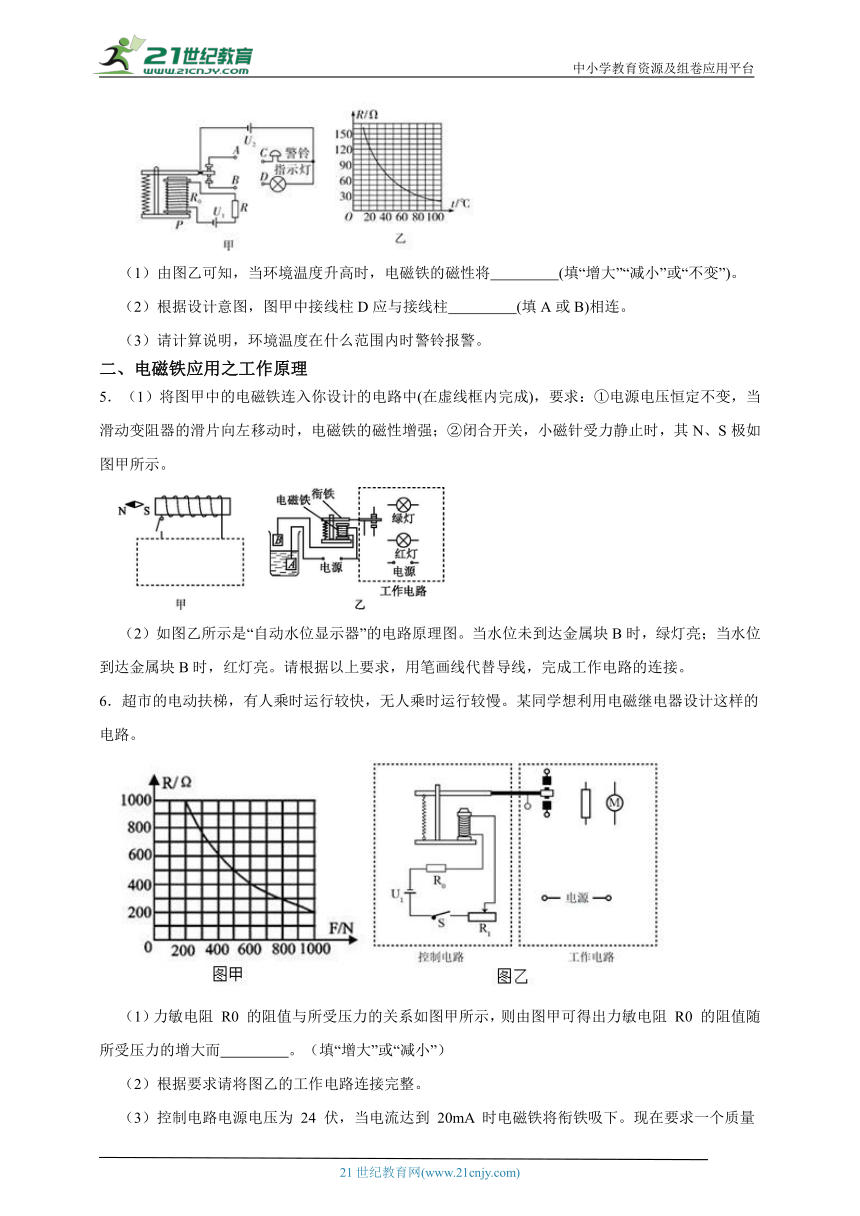

4．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接通，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接通，上触点分离，警铃响。图甲中继电器的供电电压U1＝3 V，继电器线圈用漆包线绕成，其电阻R0为30 Ω。当线圈中的电流大于等于50 mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度升高时，电磁铁的磁性将　 　(填“增大”“减小”或“不变”)。
（2）根据设计意图，图甲中接线柱D应与接线柱　 　(填A或B)相连。
（3）请计算说明，环境温度在什么范围内时警铃报警。
二、电磁铁应用之工作原理
5．（1）将图甲中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：①电源电压恒定不变，当滑动变阻器的滑片向左移动时，电磁铁的磁性增强；②闭合开关，小磁针受力静止时，其N、S极如图甲所示。
（2）如图乙所示是“自动水位显示器”的电路原理图。当水位未到达金属块B时，绿灯亮；当水位到达金属块B时，红灯亮。请根据以上要求，用笔画线代替导线，完成工作电路的连接。
6．超市的电动扶梯，有人乘时运行较快，无人乘时运行较慢。某同学想利用电磁继电器设计这样的电路。
（1）力敏电阻 R0 的阻值与所受压力的关系如图甲所示，则由图甲可得出力敏电阻 R0 的阻值随所受压力的增大而　 　。（填“增大”或“减小”）
（2）根据要求请将图乙的工作电路连接完整。

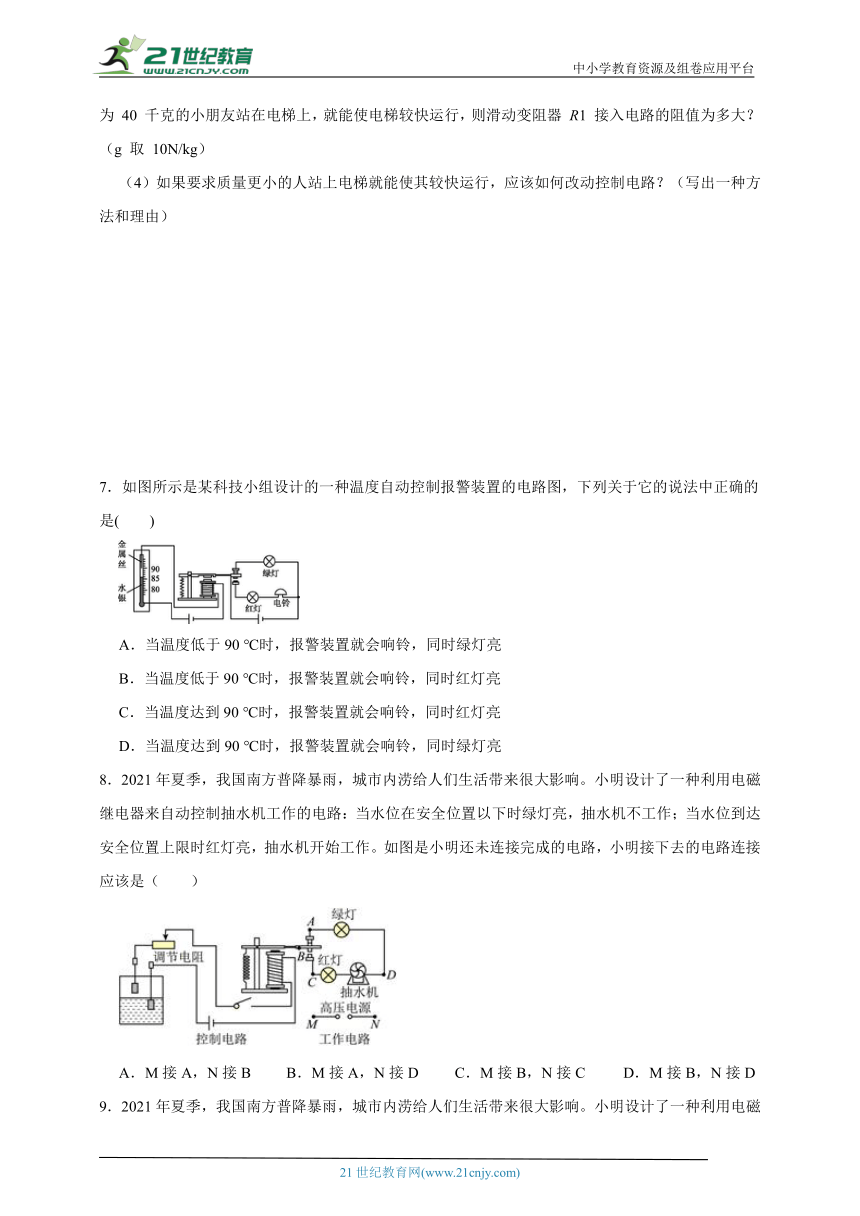

（3）控制电路电源电压为 24 伏，当电流达到 20mA 时电磁铁将衔铁吸下。现在要求一个质量为 40 千克的小朋友站在电梯上，就能使电梯较快运行，则滑动变阻器 R1 接入电路的阻值为多大？（g
取 10N/kg）
（4）如果要求质量更小的人站上电梯就能使其较快运行，应该如何改动控制电路？（写出一种方法和理由）
7．如图所示是某科技小组设计的一种温度自动控制报警装置的电路图，下列关于它的说法中正确的是(　　)
A．当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90 ℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90 ℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮
8．2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是（　　）
A．M接A，N接B B．M接A，N接D C．M接B，N接C D．M接B，N接D
9．2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(　　)
A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D
三、电动机与发电机的应用
10．对于图中所示的四幅图，以下说法不正确的是（　　）
A．图甲所示的风光互补式路灯，太阳能发电装置是将太阳能转化为电能，风力发电机的工作原理是电磁感应
B．图乙中，铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关
C．图丙是一种自动测定油箱内油面高度的装置，油量减少时油量表示数变小
D．图丁是电流表的内部结构图，指针偏转角度随线圈中电流增大而增大，它是利用磁场对电流的作用的原理工作的
11．电吉他的发音是通过拾音器连接扬声器来实现的。拾音器的基本结构如图所示，其工作原理是：金属弦在磁体的磁场中被磁化，当其被拨动而产生振动时，在线圈中会产生感应电流，将声音信号转变为电信号。
（1）要保证金属弦的磁化效果，其制作材料中可能含有的金属是　 　(填一种即可) 。
（2）当金属弦振动时，与线圈间产生了相对运动，相当于线圈切割金属弦磁场的　 　，从而产生感应电流。线圈中感应电流的方向是　 　 (选填“变化”或“不变")的。
12．如图所示的小制作中，装置A和装置B中都有磁铁和可转动的线圈。当开关闭合时，装置A扇叶转动，有风吹向装置B，引起装置B的扇叶转动，导致灯泡发光。
（1）装置A工作时将电能转换为　 　能；
（2）装置B的工作原理是　 　。
13．如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是　 　 (选填“电磁感应”或“磁场对电流的作用”)。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的　 　 。(选填 “电源”或“用电器”)
14．如图所示是电磁现象的四幅装置图，下列分析错误的是(　　)
A．图甲动圈式扬声器利用电磁感应原理发声
B．图乙装置，说明电流周围存在磁场
C．图丙装置研究的是磁场对电流的作用
D．图丁装置是发电机的结构原理图
15．图是电流表的内部结构示意图．当电流通过线圈时，线圈在磁场中转动从而带动指针偏转．下列选项与电流表工作原理相似的是（　　）
A．指南针 B．发电机 C．电动机 D．电磁铁
16．2013年6月7日，厦门市一辆BRT（快速公交系统）公交车在行驶过程中突然起火爆炸，造成重大人员伤亡，随后厦门市给全市174辆BRT公交车全部加装自动爆玻器（如图所示）．危急时刻下，司机只需按下开关，自动爆玻器即可自动完成破窗．自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．下列与自动爆玻器工作原理相同的是（　　）
A．白炽灯 B．动圈式话筒 C．发电机 D．扬声器
四、电动机与发电机工作条件类型题
17．如图甲所示，通电线圈所在平面与磁场方向平行时，线圈发生　 　。如图乙所示，通电线圈所在平面与磁场方向垂直时，线圈受力　 　，这个位置是线圈的　 　。通电线圈转过平衡位置后，线圈受到阻碍它沿顺时针方向转动的力的作用，使它不能继续转动下去，而是返回到　 　。
18．为了探究电动机为什么会转动，小明根据电动机的主要构造制作了一台简易电动机(如图所示)。他用回形针做成两个支架，分别与电源的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。
（1）要想改变线圈的转动方向，小明可采取的措施是（　　)
A．改变电流的方向 B．提高电源电压
C．增加线圈的匝数 D．同时改变磁场方向和电流方向
（2）开关闭合后，如果电动机不转动，原因不可能是（　　)
A．磁体磁性太弱 B．线圈处于平衡位置
C．通过线圈的电流太大 D．电源电压太低
（3）为了提高电动机的转速，可采取的方法是　 （写出一条即可)。
（4）小明想设计一个能调节电动机转速的实验装置，他还需要的主要器材是　 　。
19．如图甲所示是小明同学安装好的直流电动机模型。
（1）在安装该模型时，要按照　 　（填“由外向内”或“由内向外”)的顺序安装。
（2）为了使组装的电动机模型能够正常运转，小明在安装时还应注意以下几点，其中正确的是 （填字母)。
A．要尽量减小轴与轴架之间的摩擦
B．电刷与换向器的接触松紧要适当
C．不要使各元件因安装不当而产生形变
D．每一只固定螺钉均不能拧紧
（3）小明把安装好的电动机、滑动变阻器、电源和开关串联起来进行实验，如图乙所示。
①用笔画线代替导线完成图乙中实验器材的连接　 　。(要求滑片向左移动时，电动机的转速变小)
②若开关闭合，线圈不转，用手轻轻一拨，线圈就转动起来，则原来线圈不转的原因可能是　 　。
（4）图甲中换向器(元件A)的作用是　 　。
20．如图所示为“探究感应电流产生条件”的实验装置。下列说法正确的是（　　）
A．蹄形磁体固定不动，当导线ab沿水平方向左右运动时，灵敏电流计的指针会发生偏转
B．蹄形磁体固定不动，当导线ab沿竖直方向上下运动时，灵敏电流计的指针会发生偏转
C．让导线ab在磁场中保持静止，蹄形磁体的磁性越强，灵敏电流计指针的偏转角度越大
D．用匝数较多的线圈代替单根导线ab，在磁场中保持静止，灵敏电流计指针会的偏转角度增大
21．电动机中换向器的作用应是（　　）
A．自动改变线圈的转动方向 B．自动改变线圈中的电流方向
C．自动改变电源的电流方向 D．自动改变线圈的受力方向
22．小明同学自己动手做了一个直流电动机模型，接通电路后发现电动机不转动，可当他拨了一下线圈后，电动机就快速转了起来，造成这一情况的原因可能是（　　）
A．电源电压太低 B．电刷接触不良
C．电源正、负极接反了 D．开始时，线圈处于平衡位置了
23．关于直流电动机的线圈中的电流方向和外部电流的方向的说法中，正确的是（　　）
A．线圈中的电流和外部电路中的电流方向都是不变的
B．线圈中的电流和外部电路中的电流方向都是变化的
C．线圈中的电流方向是不变的，外部电路中的电流方向是改变的
D．线圈中的电流方向是变化的，外部电路中的电流方向是不变的
答案解析
1．（1）R2；B
（2）小灯泡的电阻为：；
由图乙可知，当空气温度处于40%时，湿敏电阻的阻值R2=24Ω，
警示灯在闪烁过程较暗时，湿敏电阻R2与警示灯串联，
此时电路中的电流；
此时警示灯两端的电压：，
较暗时的实际功率为：P实=ULI=2V×A≈0.33W。
（1）由图乙可知：R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小；
由题意可知，空气湿度较小时，电磁铁不吸合，灯泡较暗；当空气湿度达到一定程度时，湿敏电阻的阻值减小，电路的电流增大，电磁铁的磁性增强，电磁铁吸合，湿敏电阻被短路，电路为警示灯的简单电路，灯泡变亮，由于电磁铁也被短路无磁性，电磁铁不吸合，据此可知警示灯能不断亮暗闪烁，所以应选图乙中的R2湿敏电阻，且串联在图甲电路中B位置；
2．（1）2.0
（2）AB
（3）R总= =3000欧
查表得，当照度为0.8勒克斯时，光敏电阻R的阻值为2.3千欧
R变=R总-R=3000欧-2300欧=700欧
（4）减小
（1）根据图像可知，当照度为1.0勒克斯时光敏电阻的阻值为2千欧；
（2）当天亮时照度变大，而光敏电阻的阻值减小，电流增大，电磁铁的磁性变强，衔铁被吸下来，切断灯泡所在的电路，因此路灯应该接再AB之间。
（4）为使光线更暗时路灯才点亮，应适当减小滑动变阻器的电阻。
3．（1）90
（2）A、B 端
（3）解：当温度达到 100℃时，据甲图可知，此时的电阻是 50 ，继电器线圈的电阻为 150 ，
所以该电路的电流是：I =6V/(50 +150 )=0.03A=30mA＞28mA，所以恒温箱不处于工作状态
（4）变大
（1）根据图甲可知，50℃时热敏电阻的阻值为90Ω；
（2）A、B当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在A、B 端。
（4）据题意可知，“当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合”即恒温箱会停止工作可知，若在控制电路中串联一个电阻后，电路电阻变大，同样情况下，使得电路电流变小，故控制电路达到28mA时所用的时间会更长，故可知，保温箱的加热时间会更长，故保温箱内的温度会更高。
4．（1）增大
（2）A
（3）当线圈中的电流I＝50mA＝0.05A时，继电器的衔铁将被吸合，警铃报警
控制电路的总电阻
热敏电阻R＝R总－R0＝60Ω－30Ω＝30Ω； 1分
由图乙可知，此时t＝80℃；
所以，当温度t≥80℃时，警铃报警。
（1）当环境温度升高时，热敏电阻的阻值减小，则通过电路的电流增大，因此电磁铁的磁性将增大。
（2）当环境温度正常时，电磁铁的上触点接通，即接通A所在的电路，此时指示灯亮，因此图甲中的接线柱D应该与接线柱A相连。
5．（1）如图所示
（2）如图所示
（1）①小磁针的右端为S极，根据“异名磁极相互吸引”可知，螺线管的左端为N极。根据安安培定则可知，线圈上电流向上，则电流从右端流入，即电源的右端为正极，左端为负极；
②当变阻器的滑片向左移动时，电磁铁的磁性增强，则电流增大，而变阻器接入的阻值减小，因此变阻器使用滑片左边的部分，如下图所示：
（2）①当水位未到达金属块B时，此时电路断开，电磁铁没有磁性，由于弹簧的拉力衔铁在上面接通绿灯所在的电路，因此绿灯发光，那么可将动触点与电源左端相连，上面的静触点与绿灯连接后再与电源右端相连；
②当水位到达金属块B时，此时电路闭合，电磁铁产生磁场，衔铁被吸下来接通红灯所在的电路，此时红灯发光。可以将动触点与电源左端相连，下面的静触点与红灯连接后接在电源右端。
③由于红灯和绿灯不相互影响，因此二者并联，如下图所示：
6．（1）减少
（2）有人乘坐时，压力大，则力敏电阻的阻值小，根据欧姆定律可知，控制电路中的电流变大，电磁铁磁性增强，衔铁被吸下；工作电路中的电梯运行快，说明工作电路中的电流大，根据欧姆定律可知，电路中的电阻小，故应该只让电动机接入电路；
无人乘时，压力小，则力敏电阻的阻值大，根据欧姆定律可知，控制电路中的电流变小，电磁铁磁性减弱，衔铁被拉起；无人乘时运行较慢，说明工作电路中的电流小，根据欧姆定律可知，电路的总电阻大，则电动机和定值电阻串联，如图所示：
（3）小朋友对电梯的压力为：F=G=mg=40kg×10N/kg=400N；
由图甲可知，此时力敏电阻的阻值为：R0=600Ω；
衔铁被吸下的电流为：I=20mA=0.02A；
根据欧姆定律可知，控制电路的总电阻为：；
根据串联电路的电阻关系可知，滑动变阻器R1接入电路的阻值为：R1=R-R0=1200Ω-600Ω=600Ω；
（4）要求质量更小的人站上电梯就能使其较快运行，质量变小，重力变小，则对电梯的压力变小，根据图甲可知，此时力敏电阻的阻值变大，控制电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，由于吸合电流不变，要使此时的电流达到吸合电流，则需要增大电路中的电路，故采取的方法是：①减小电路的总电阻，即滑动变阻器R1接的滑片向左移动；②增大电源电压；③增加电磁铁的线圈匝数，从而增大电磁铁的吸力。
（1）根据图像甲可知，当压力增大时，力敏电阻的阻值变小，即力敏电阻的阻值随压力的增大而减小；
7．C
根据图片可知，当温度达到90℃时，水银面与上面的金属丝接通，此时电磁铁产生磁场，将衔铁吸下来，接通红灯所在的电路，则此时红灯发光，电铃发声。
故C正确，A、B、D错误。
故选C。
8．D
根据图片可知，当水位没有达到安全位置时，此时绿灯发光，即高压电源的M可以与动触点B相连，而N与D点相连。当水位达到安全位置时，控制电路被接通，此时电磁铁将衔铁吸下来，接通红灯和抽水机所在的电路，此时抽水机开始工作。
故选D。
9．B
根据题目的要求可知，电磁铁的衔铁上的动触点要么接通上面的绿灯，要么接通下面的红灯，因此它应该直接连接高压电源的一个电极。绿灯或红灯要正常工作，则还应该接通另一个电极，根据图片可知，二者右端的接线共同连接在D点，则只需将D点与另一电极相接即可，故M接B，N接D。
故B正确，而A、C、D错误。
故选B。
10．B
A.图甲所示的风光互补式路灯，太阳能发电装置是将太阳能转化为电能，风力发电机的工作原理是电磁感应，故A正确不合题意；
B.图乙中，两个电磁铁串联，那么通过它们的电流相等，只是线圈匝数不同，那么铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与线圈匝数有关，故B错误符合题意；
C.图丙中，变阻器与定值电阻R0串联，电压表测变阻器的电压。当油量减少时，浮标下移，滑片下移，则变阻器的阻值减小，根据“串联电路电压与电阻成正比”可知，此时油量表的示数减小，故C正确不合题意；
D.图丁是电流表的内部结构图，指针偏转角度随线圈中电流增大而增大，它是利用磁场对电流的作用的原理工作的，故D正确不合题意。
故选B。
11．（1）铁或钴或镍
（2）磁感线；变化
（1）要保证金属弦的磁化效果，其制作材料中可能含有的金属是：铁或钴或镍。
（2）当金属弦振动时，与线圈间产生了相对运动，相当于线圈切割金属弦磁场的磁感线，从而产生感应电流。由于金属弦的运动方向不断改变，则线圈中感应电流的方向是变化的。
12．（1）机械
（2）电磁感应
（1）根据图片可知，笔画开关后，电流经过A，此时A的扇叶转动获得机械能，即装置A相当于电动机，将电能转化为机械能。
（2）装置B的扇叶受到风吹后开始转动，此时灯泡发光，说明有电能产生，即B相当于发电机，工作原理为电磁感应。
13．电磁感应；电源
（1）如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是电磁感应。
（2）魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的电源 。
14．A
A.从话筒传递过来的强弱变化的电流，经过线圈时，在磁场中受力而振动起来，将电流转化为声音，则动圈式扬声器利用的是通电导体在磁场中受力运动的原理，故A错误符合题意；
B.图乙中，当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故B正确不合题意；
C.图丙中，当导体中有电流经过时，它在磁场中受力而运动起来，故C正确不合题意；
D.图丁中，当线圈在磁场中转动时，它做切割磁感线运动，此时电流表的指针摆动，这就是电磁感应现象，即发电机的工作原理，故D正确不合题意。
故选A。
15．C
通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．
A．指南针是利用磁铁静止时有指示南北的性质制成的，与电流表的制成原理无关．故A错误．
B．发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故B错误．
C．电动机是利用通电线圈在磁场中受力而转动的理论制成的．故C正确．
D．电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关．故D错误．
故选C．
16．D
A．白炽灯是电能转化为光能，没有利用线圈在磁场中受到力的作用而运动，故A错误；
B话筒是把机械能转化为电能，故B错误；
C发电机利用的是电磁感应原理，是把机械能转化为电能，故C错；
D扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体．线圈和锥形纸盆构成．当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，是电能转化为机械能，故D正确；
故选D．
17．转动；平衡；平衡位置；平衡位置
（1） 如图甲所示，通电线圈所在平面与磁场方向平行时， 线圈的b边电流向内，根据左手定则可知，b边受力竖直向上。线圈的a边电流向外，根据左手定则可知，a边受力竖直向下。这两个力能够使线圈发生转动。
（2）如图乙所示，通电线圈所在平面与磁场方向垂直时，线圈受力平衡，这个位置是线圈的平衡位置。
（3）通电线圈转过平衡位置后，线圈受到阻碍它沿顺时针方向转动的力的作用，使它不能继续转动下去，而是返回到平衡位置。
18．（1）A
（2）C
（3）提高电源电压(或增加线圈的匝数，或换用强磁体)
（4）滑动变阻器
（1）要改变线圈的转动方向，就必须改变线圈受到磁力的方向，而通电导体在磁场中的受力方向与电流方向和磁场方向有关，则方法为要么改变电流方向，要么改变磁场方向，故A正确，B、C、D错误。
故选A。
（2）闭合开关后，电动机不转动，可能是线圈受到磁力太小，即磁性太弱，或者电源电压太低导致电流过小，或者线圈处于平衡位置不受磁力，故A、B、D正确不合题意；
如果通过线圈的电流太大，那么线圈受到磁力的方向较大，很容易转动起来，故C错误符合题意。
故选C。
（3）要提高电动机的转速，就必须增大线圈受到的磁力，即增大电流或增大磁场，那么采取的方法为：提高电源电压或增加线圈的匝数，或换用强磁铁。
（4）要条件电动机的转速，可以改变通过电动机的电流，即主要器材为滑动变阻器。
19．（1）由内向外
（2）A；B；C
（3）；线圈处在平衡位置
（4）自动改变线圈中的电流方向
（1）在安装该模型时要按照由内而外的顺序安装。
（2）为了使组装的电动机模型能够正常运转，安装时要注意：
①要尽量减小轴与轴架之间的摩擦；
②电刷与换向器的接触松紧要适当；
③不要使各元件因安装不当而产生形变；
④每一只固定螺钉均应拧紧；
故ABC正确、D错误；
故选ABC。
（3）①滑片向左移，电动机转速变慢，说明滑片向左移时，滑动变阻器接入电路的阻值变大，则滑动变阻器用右半部分电阻丝，把电动机、滑动变阻器串联接入电路，实物图如下所示：
；
②如果线圈位置与磁场平行，线圈处于平衡位置，闭合开关，线圈不受磁场力，线圈不动；
闭合开关，线圈不转，用手轻轻一拔，线圈转到非平衡位置，线圈就转动起来，则原来线圈不转的原因是线圈处于平衡位置。
（4）图甲中换向器(元件A)的作用是 自动改变线圈中的电流方向。
20．A
当蹄形磁铁不动时，导体ab沿水平方向运动时会切割磁感线，而沿竖直方向运动时不会切割磁感线，因此前者电流计的指针摆动，而后者指针不摆动，故A正确，B错误；
让导线ab在磁场中保持静止，无论蹄形磁体的磁性多强，线圈的匝数再多，由于没有做切割磁感线运动，因此不会产生感应电流，故C、D错误。
故选A。
21．B
直流电动机中，换向器的作用是当线圈转过平衡位置时，自动改变线圈中电流的方向，使线圈受力发生变化，所以B正确，ACD错误．
故选B．
22．D
当电动机的线圈处于平衡位置时，受平衡力的作用，故可能电动机不转，拨动一下后，打破平衡，电动机便转动起来，并且靠惯性能转过平衡位置，连续转动．A、B两个选项电动机始终不会转动．C选项中的电动机不会停止．
故选D．
23．D
对于直流电动机，即只能用直流电源来供电，所以电动机的外部电流的方向是不变；而电动机能持续的转动下去，即线圈中的电流必须在线圈转过平衡位置后就需要通过换向器改变一次方向，所以线圈中的电流方向是变化的．
故选D．
