第1章 电与磁 综合快练（1.3-1.5，含答案）

1.3-1.5综合快练
、选择题

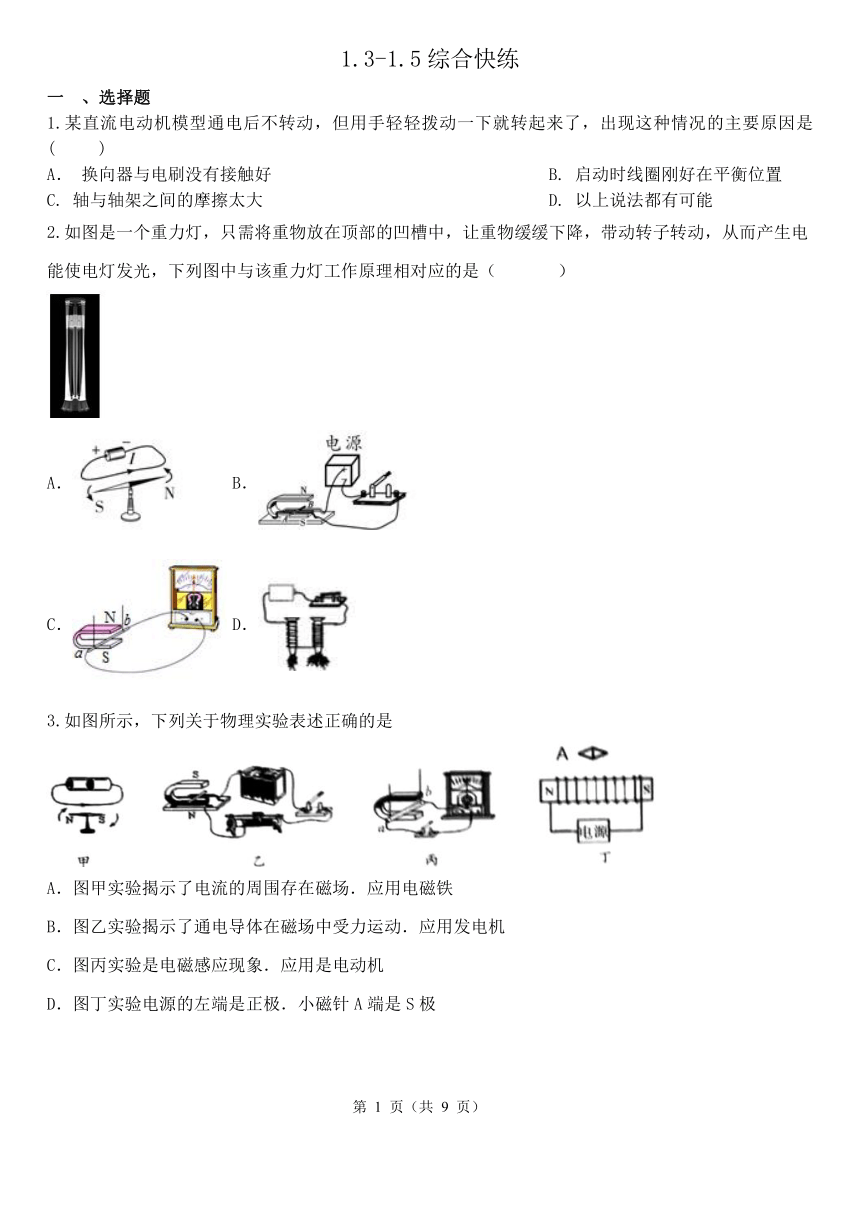

某直流电动机模型通电后不转动，但用手轻轻拨动一下就转起来了，出现这种情况的主要原因是( )
A． 换向器与电刷没有接触好 B. 启动时线圈刚好在平衡位置
C. 轴与轴架之间的摩擦太大 D. 以上说法都有可能
如图是一个重力灯，只需将重物放在顶部的凹槽中，让重物缓缓下降，带动转子转动，从而产生电能使电灯发光，下列图中与该重力灯工作原理相对应的是（ ）
A． B．
C． D．
如图所示，下列关于物理实验表述正确的是
A．图甲实验揭示了电流的周围存在磁场．应用电磁铁
B．图乙实验揭示了通电导体在磁场中受力运动．应用发电机
C．图丙实验是电磁感应现象．应用是电动机
D．图丁实验电源的左端是正极．小磁针A端是S极

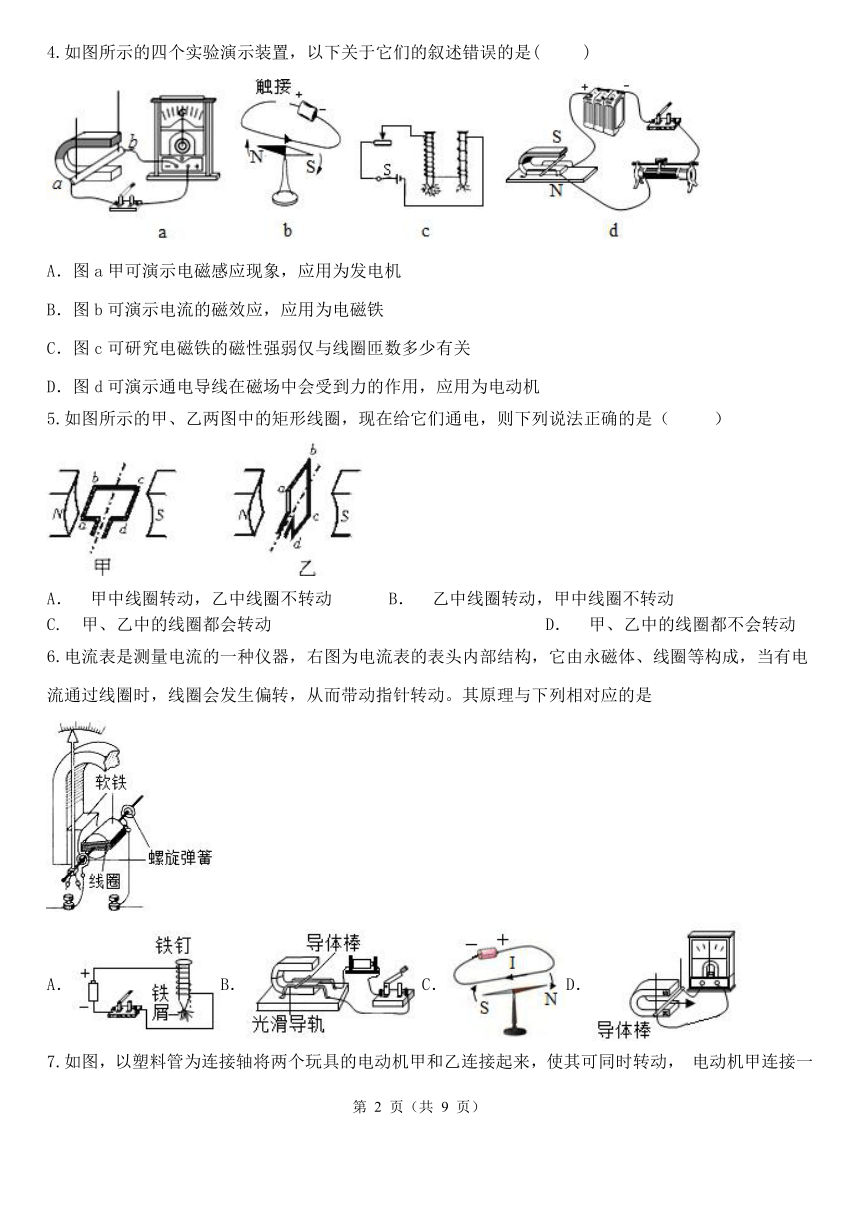

如图所示的四个实验演示装置，以下关于它们的叙述错误的是( )
A．图a甲可演示电磁感应现象，应用为发电机
B．图b可演示电流的磁效应，应用为电磁铁
C．图c可研究电磁铁的磁性强弱仅与线圈匝数多少有关
D．图d可演示通电导线在磁场中会受到力的作用，应用为电动机
如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（ ）
A． 甲中线圈转动，乙中线圈不转动 B． 乙中线圈转动，甲中线圈不转动
C. 甲、乙中的线圈都会转动 D． 甲、乙中的线圈都不会转动
电流表是测量电流的一种仪器，右图为电流表的表头内部结构，它由永磁体、线圈等构成，当有电流通过线圈时，线圈会发生偏转，从而带动指针转动。其原理与下列相对应的是
A．B．C． D．

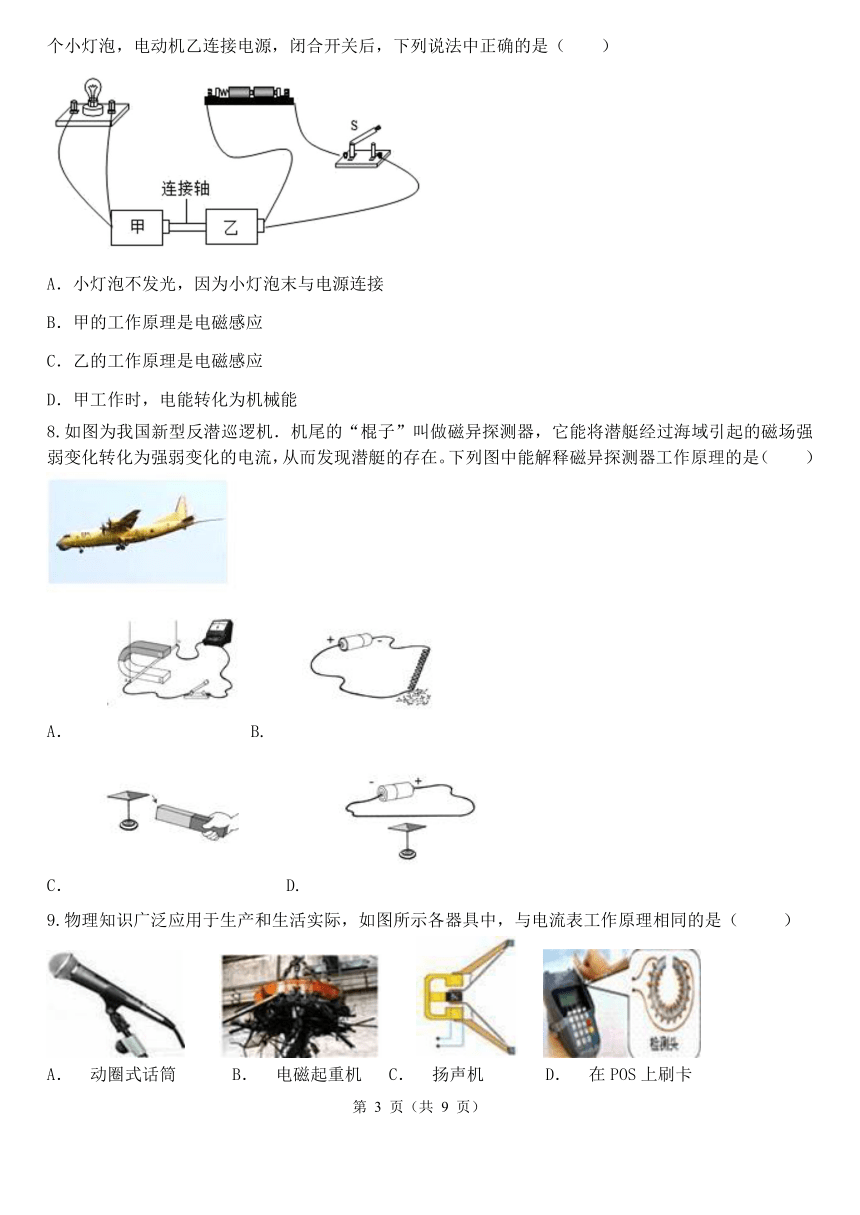

如图，以塑料管为连接轴将两个玩具的电动机甲和乙连接起来，使其可同时转动， 电动机甲连接一个小灯泡，电动机乙连接电源，闭合开关后，下列说法中正确的是（　　）
A．小灯泡不发光，因为小灯泡末与电源连接
B．甲的工作原理是电磁感应
C．乙的工作原理是电磁感应
D．甲工作时，电能转化为机械能
如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下列图中能解释磁异探测器工作原理的是（　　）
A． B.
C． D.
物理知识广泛应用于生产和生活实际，如图所示各器具中，与电流表工作原理相同的是（ ）
A． 动圈式话筒 B． 电磁起重机 C． 扬声机 D． 在POS上刷卡

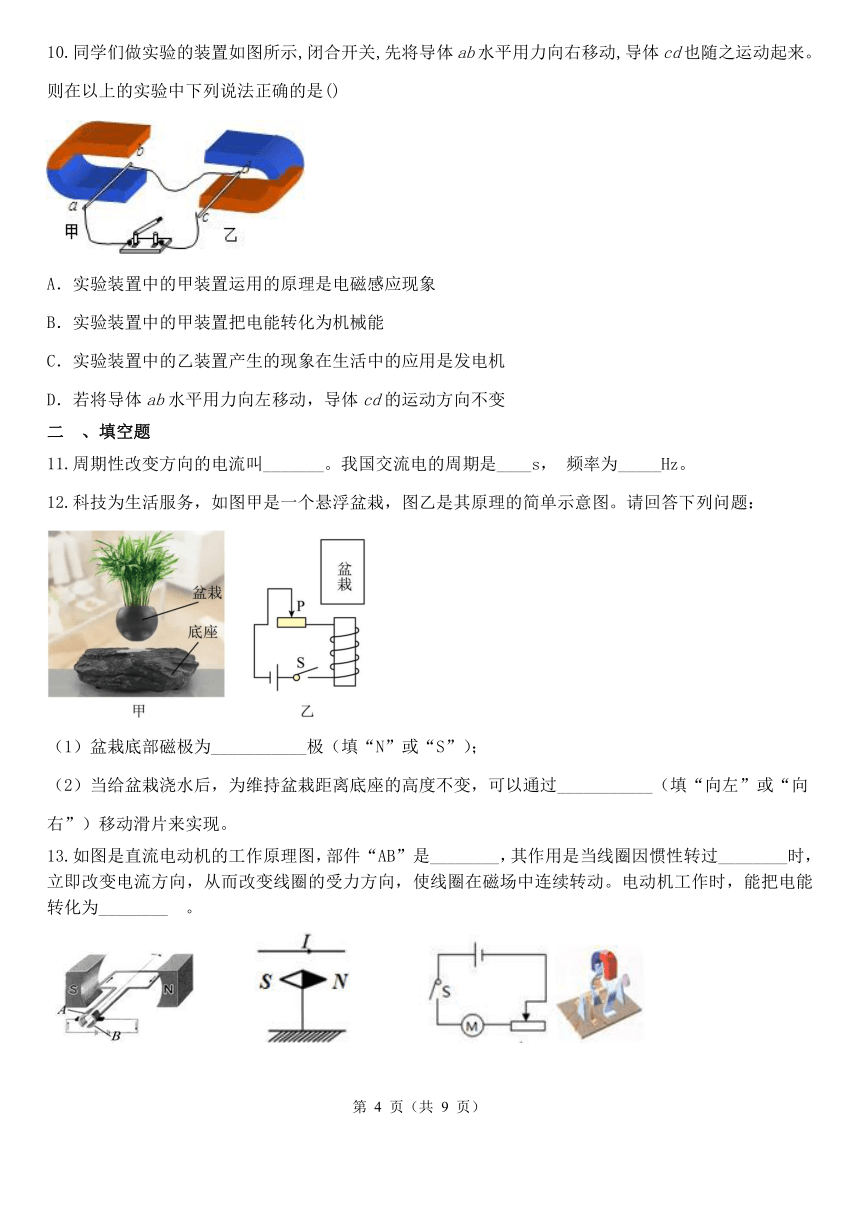

同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来。则在以上的实验中下列说法正确的是()
A．实验装置中的甲装置运用的原理是电磁感应现象
B．实验装置中的甲装置把电能转化为机械能
C．实验装置中的乙装置产生的现象在生活中的应用是发电机
D．若将导体ab水平用力向左移动，导体cd的运动方向不变
、填空题
周期性改变方向的电流叫_______。我国交流电的周期是____s， 频率为_____Hz。
科技为生活服务，如图甲是一个悬浮盆栽，图乙是其原理的简单示意图。请回答下列问题：
（1）盆栽底部磁极为___________极（填“N”或“S”）；
（2）当给盆栽浇水后，为维持盆栽距离底座的高度不变，可以通过___________（填“向左”或“向右”）移动滑片来实现。
如图是直流电动机的工作原理图，部件“AB”是________，其作用是当线圈因惯性转过________时，立即改变电流方向，从而改变线圈的受力方向，使线圈在磁场中连续转动。电动机工作时，能把电能转化为________ 。
、实验题
研究电动机的工作过程。
(1)电动机的工作原理是磁场对______有力的作用。（甲）图中，线圈左右两边框 ab，cd 的受力方向相反，其原因是______。线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置；
(2)（乙）图中的线圈可以持续转动，是因为它加装了_______，该装置能在线圈___________（选填“刚转到”“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的___________方向。
、解答题
2020年，全球各地相继爆发了新冠肺炎疫情，极大的影响了人们的生活和身体健康。而大多数新冠肺炎患者会出现发热、咳嗽等症状，于是进入各种公共场所必须测量体温，如图甲是个旧某中学为初三学生开学准备的红外线测温仪，红外线测温仪是通过对物体自身辐射的红外能量的测量，准确地测定物体表面温度的仪器。当同学们从它前面经过时就可以快速测量出体温。测温仪的电路原理图如图乙所示。左右两个电源电压均为9V，R0是阻值为10Ω的定值电阻，R1是热敏电阻，其阻值会随着温度的改变而改变。当人体体温高于37.3℃时，红灯亮发出报警。R1随人体温度辐射的红外线变化关系如下表所示。
（1）电路中R0的作用是　 　，从测温仪前面通过的同学体温越高，电流表的示数　 　。
（2）小张同学经过测温仪时，电流表示数显示0.36A，通过计算说明测温仪是否会发出报警。
温度t/℃ 35 36.5 37 37.5 38 39 40
电阻R1/Ω 20 17 16 15 14 12 10
1.3-1.5综合快练答案解析
、选择题
B
C
【详解】
A．当导线中有电流经过时，小磁针的指向发生改变，这说明电流周围存在磁场，故A不合题意；
B．闭合开关后，通电的金属棒在磁场中受力运动，故B不合题意；
C．当金属棒在磁场中做切割磁感线运动时，电流表的指针摆动，说明有电流产生，这就是电磁感应现象，故C符合题意；
D．闭合开关后，线圈匝数多的电磁铁吸引的铁屑多，说明：当电流相同时，电磁铁的线圈匝数越多，磁性越强，故D不合题意。
故选C。
A
【解】
A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；
B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；
C．图丙实验是电磁感应现象，应用是发电机；
D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极．
C
【详解】
A． 图a没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，利用此装置原理制造了是发电机故A正确；
B. 图b验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，应用为电磁铁故B正确；
C. 图c中有滑动变阻器，说明可以控制电路中电流的大小，控制匝数相同，也可以探究电磁铁磁性强弱与电流的关系，故C错误符合题意；
D. 图d有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机，故D正确。
A
B
【详解】
通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．图为电磁铁，是利用电流的磁效应制成的，与电流表的工作原理无关。故A不符合题意。
B、电动机是利用通电线圈在磁场中受力而转动的原理制成的。故B符合题意。
C、图是奥斯特实验，说明通电导体的周围存在磁场，与电流表的制成原理无关。故C不符合题意。
D、发电机是利用电磁感应现象制成的，与电流表的制成原理无关。故D不符合题意。
B
【解】
由图可知，闭合开关，乙电动机中有电流通过，乙电动机工作，乙的工作原理是通电线圈在磁场中受力而转动，是电能转化为机械能。因为乙的转动带动甲的转动，甲电动机内部的线圈在内部磁场中做切割磁感线，会产生感应电流，有电流流过小灯泡，小灯泡会发光，此时甲相当于一个发电机，则甲的工作原理是电磁感应，是机械能转化为电能。故ACD错误，B正确。
故选B。
A
C
A
【解析】
试题分析：利用电磁感应和通电导体在磁场中受力的有关知识逐个分析四个选择项，从而得到答案．
解：A．闭合电路的导体ab在磁场中做切割磁感线运动，从而产生了感应电流，这是一种电磁感应现象．故A正确．
B、在电磁感应现象中，是将机械能转化为电能．故B错误．
C、导体ab产生的感应电流通过位于磁场中的导体cd时，cd在磁场中受力而运动起来，体现了通电导体在磁场中受力的理论，利用该理论制成了电动机．故C错误．
D、感应电流的方向与导体的运动方向有关，所以导体ab的运动方向改变，ab中的电流方向也改变，即cd中的电流方向发生了改变；通电导体在磁场中受力的方向与电流的方向有关，所以cd中电流方向的改变，导致了cd受力的方向也改变，故运动方向发生了改变．故D错误．
故选A．
、填空题
交流电 0.02 50
【详解】
［1］周期性改变方向的电流叫交流电；
［2］［3］我国使用的是正弦式交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。
N 向右
换向器；平衡位置；机械能
、实验题
电流（或通电线圈） 电流方向不同 90 换向器 刚转过 电流方向
【解】
(1)[1]电动机的工作原理是磁场对电流（或通电线圈）有力的作用。
[2]线圈受力方向与电流方向和磁场方向有关；甲图中，线圈左右两边框ab、cd的受力方向相反，是因为两侧的电流方向不同。
[3]当线圈从图示位置再转动90度后，线圈将恰好达到平衡位置，此时受力平衡，最终会停在该位置。
(2)[4][5][6]乙图中的线圈可以持续转动，是因为它加装了换向器，它能在线圈刚转过平衡位置时，自动改变线圈中的电流方向。
、解答题
（1）保护电路；越大
（2）解：当I=0.36A时，R总= =25Ω，
R1=R总-R0=25Ω-10Ω=15Ω，
由表可得，t=37.5℃＞37.3℃。所以小张同学经过测温仪，电流表示数为0.36A，测温仪会发出报警。
【解析】（1）如果没有定制电阻R0的存在，那么当热敏电阻R1为零时，会造成短路，可能烧毁电源和用电器，根据表格分析热敏电阻随温度的变化规律，进而确定热敏电阻的阻值变化，从而分析电流表的示数变化。
（2）根据计算出总电阻，再根据R1=R总-R0计算出热敏电阻的阻值，最后根据表格确定此时的温度，并与标准进行比较即可。
【解答】（1）电路中R0的作用是保护电路，从测温仪前面通过的同学体温越高，热敏电阻的阻值越小，而电流表的示数越大。
