电与磁单元复习

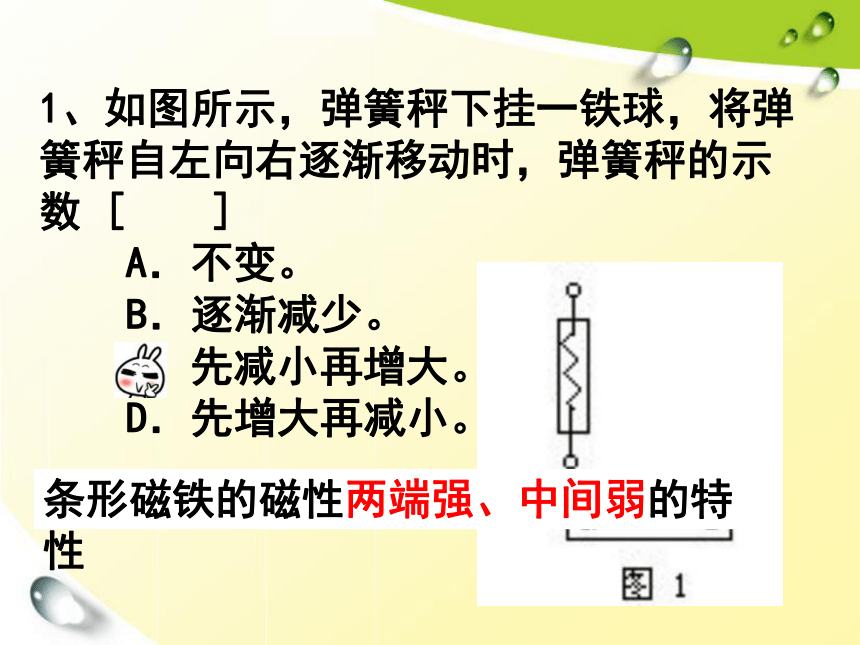

课件37张PPT。第一章复习1、如图所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数 [ ]
　　A．不变。
B．逐渐减少。
　　C．先减小再增大。

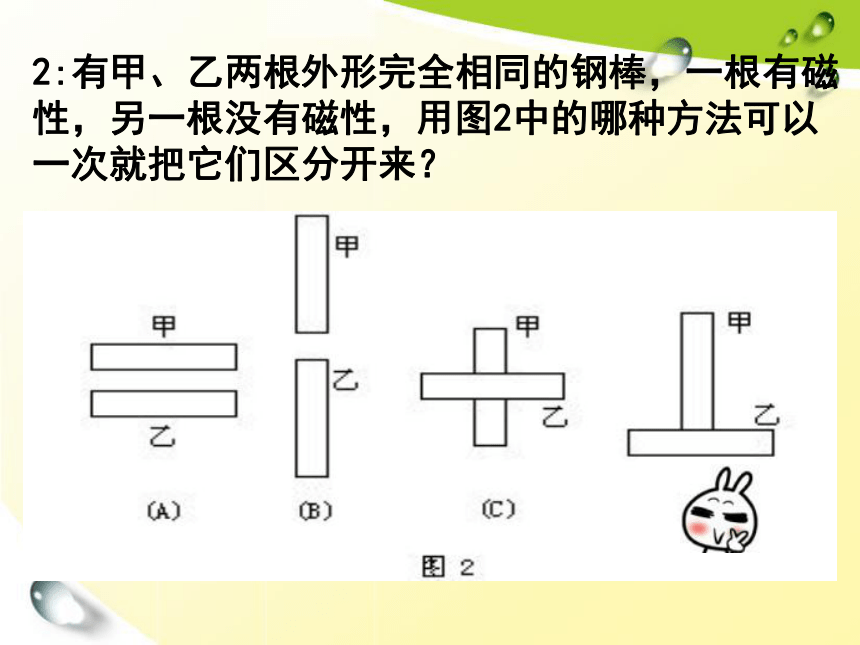

D．先增大再减小。条形磁铁的磁性两端强、中间弱的特性2:有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图2中的哪种方法可以一次就把它们区分开来？

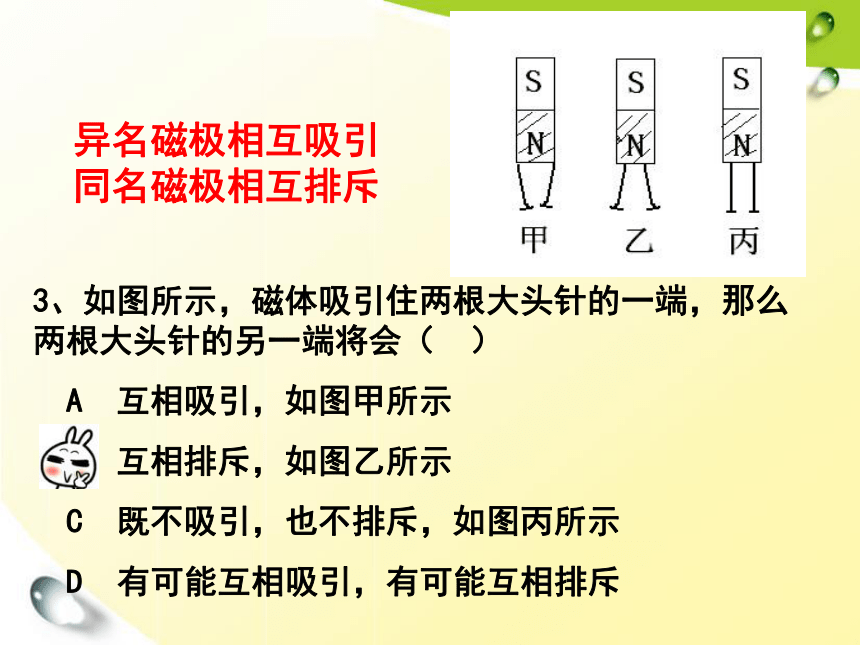

3、如图所示，磁体吸引住两根大头针的一端，那么两根大头针的另一端将会（　）
　A　互相吸引，如图甲所示
　B　互相排斥，如图乙所示
　C　既不吸引，也不排斥，如图丙所示
D　有可能互相吸引，有可能互相排斥异名磁极相互吸引
同名磁极相互排斥4.关于磁感线，下列说法正确的是
A.磁感线是磁场中实际存在的曲线；
B.磁体周围的磁感线都是从磁体北极出发,
回到磁体南极；
C.地理的北极就是地磁场的北极

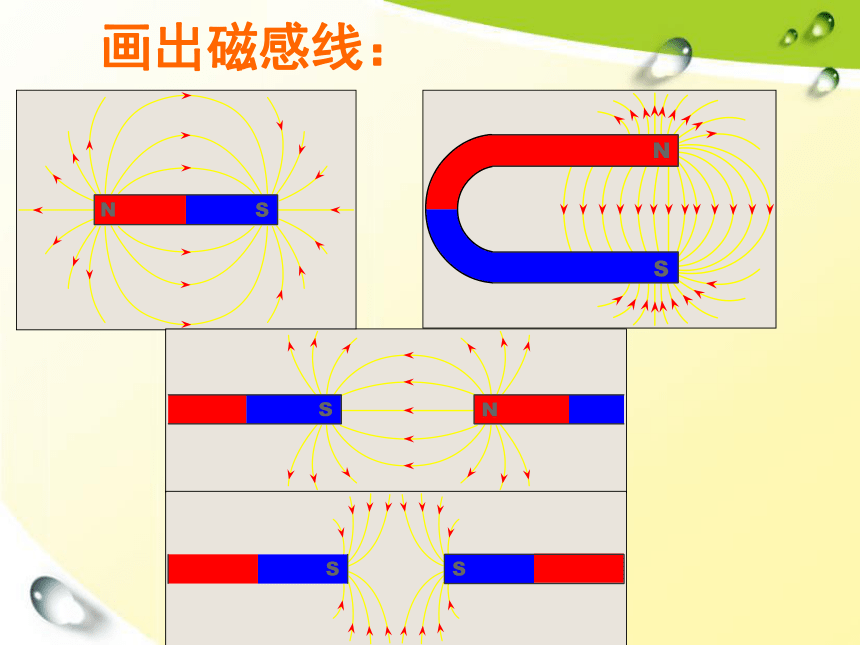

D.磁感线只分布在磁场外,不分布在磁体内.画出磁感线：

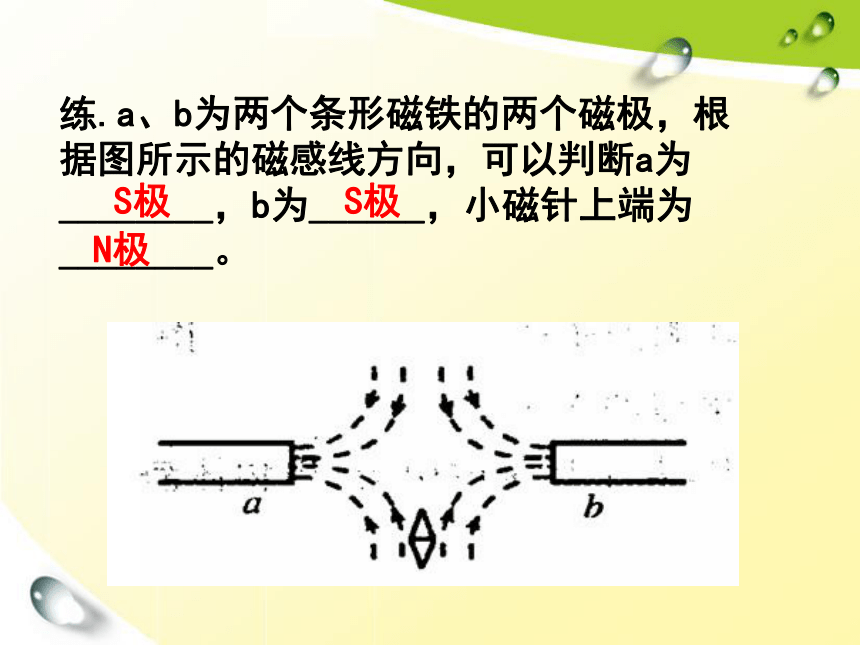

　练.a、b为两个条形磁铁的两个磁极，根据图所示的磁感线方向，可以判断a为________，b为______，小磁针上端为________。S极S极N极5、假设将指南针移到地球球心处，则指南针的指向（?????）?
A.由于地球球心处无磁场，故指南针自由静止方向不确定?
B.根据“同名磁极相斥，异名磁极相吸”可判定指南针N极指向地球北极附近?
C.根据“小磁针N极受力方向沿该处磁场方向”可判定N极指向地球南极附近?

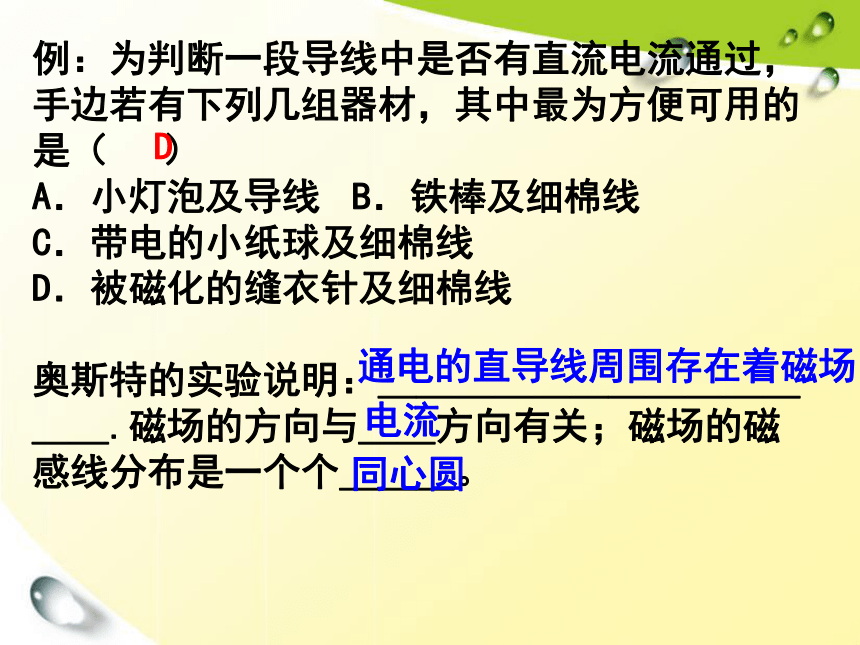

D.地球对指南针通过地磁场作用，但指南针对地球不产生磁场作用?例：为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是（?????）?
A．小灯泡及导线???B．铁棒及细棉线?
C．带电的小纸球及细棉线???

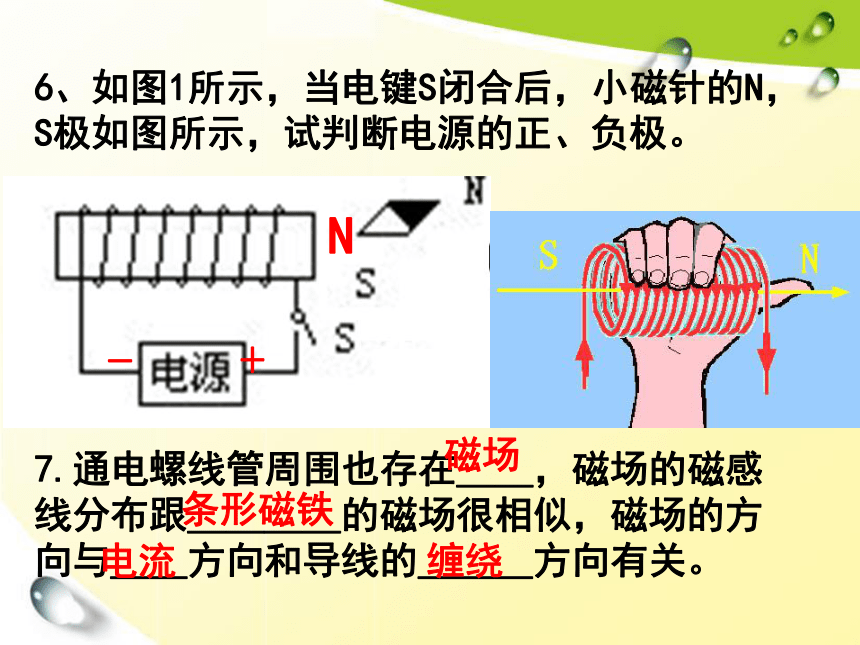

D．被磁化的缝衣针及细棉线奥斯特的实验说明：＿＿＿＿＿＿＿＿＿＿＿＿＿.磁场的方向与＿＿方向有关；磁场的磁感线分布是一个个＿＿＿。 通电的直导线周围存在着磁场电流同心圆D6、如图1所示，当电键S闭合后，小磁针的N，S极如图所示，试判断电源的正、负极。

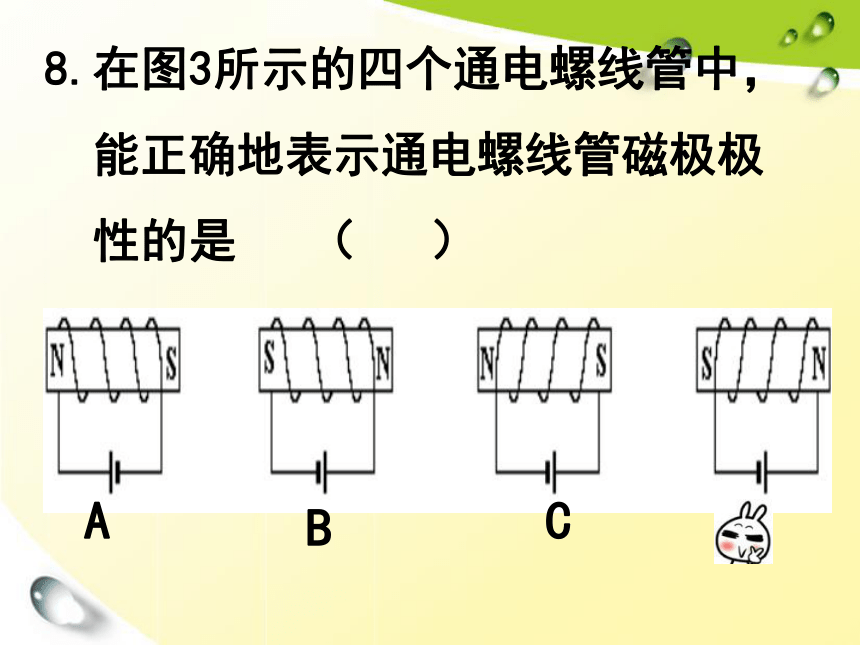

N+-7.通电螺线管周围也存在＿＿，磁场的磁感线分布跟＿＿＿＿的磁场很相似，磁场的方向与＿＿方向和导线的＿＿＿方向有关。 磁场条形磁铁电流缠绕8.在图3所示的四个通电螺线管中，
能正确地表示通电螺线管磁极极

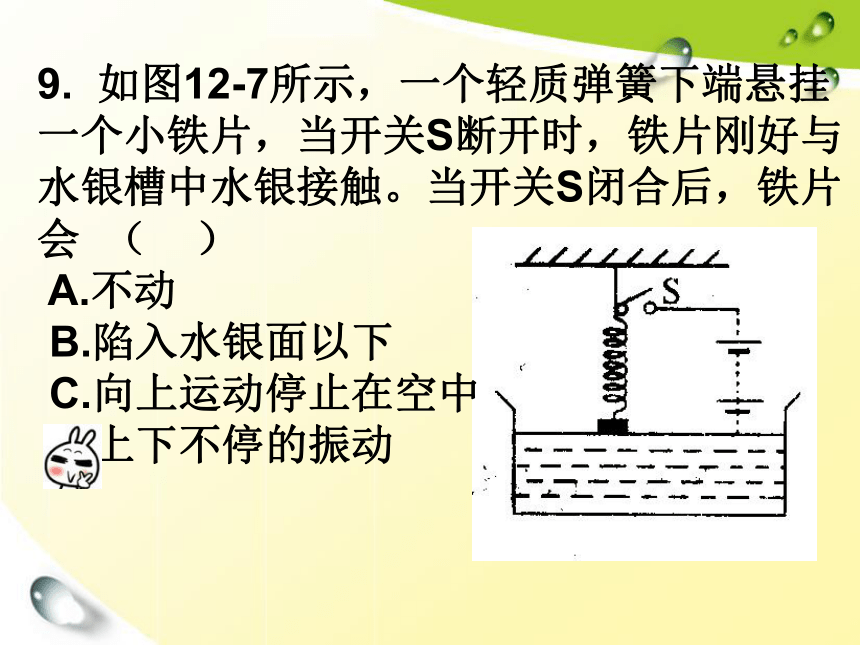

性的是 （ ）9. 如图12-7所示，一个轻质弹簧下端悬挂一个小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会 （ ）
A.不动
B.陷入水银面以下
C.向上运动停止在空中
D.上下不停的振动10. 如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左向右端滑动时，左端磁铁所受的摩擦力将 （ ）
A.变大 B.变小 C.不变 D.无法判断电磁继电器的主要构造包括衔铁、电磁铁、动触点、静触点弹簧等。电磁继电器利用电磁铁可以实现————————间接控制————————，可以进行———————和————————。
低压电路高压电路自动控制远距离操纵灯不亮
电动机不转动
电铃响当开关S 闭合时，工作电路的情况是电磁铁磁性有无，可用________来控制
电磁铁磁性强弱，可用_____________来控制
电磁铁的极性变换，可用_____________来实现。通断电改变电流大小改变电流方向练习如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：(a)温度升高使双层金属片弯曲；(b)接通触点使工作电路中有电流通过；(c)电磁铁有磁性；(d)衔铁被吸下；(e)接通触点使控制电路中有电流通过；(f)电灯亮、电铃响，发出警报。这些变化的正确顺序是 ( )
(A)a、b、c、d、e、f (B)a、e、c、d、b、f
(C)a、b、d、c、e、f (D)a、e、d、c、b、f11．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是 ( )
(A)C接E，D接F
(B)C接E，B接F
(C)A接E，D接F
(D)A接E，B接F
如图3所示的实验中，其中能说明电动机工作原理的是（　　）D磁场对通电导线有＿的作用，其方向跟＿＿方向和＿＿方向有关；通电线圈在磁场中会＿＿。 力电流磁场转动磁场对通电导体的作用结构定子（磁体）转子（线圈）换向器电刷直流电动机（1）.工作原理： 。（2）.能量转化： 能转化成 能。通电导体（线圈）在磁场中受力运动电能机械能（3）.换向器作用： 。 能自动改变电流方向，使线圈持续转动线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不动分析例. ?如图所示，是某小组同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中．下列对该实验的描述中错误的是（　　）
A．改变电路中的电流方向，可以改变金属导轨的受力方向
B．换用磁性强一些的蹄形磁体，可以改变金属导轨的受力方向
C．该实验过程中，电能转化为机械能
D．金属棒在导轨上滚动，
是为了减小摩擦B12、某通电直导体在磁场中受力作用的情况如下图所示，则在A、B、C、D四图中通电直导体在磁场中受力作用的方向跟它相同的是( )C左手定则例.在下图所示的实验装置图中，能够说明电磁感应现象的是（　　） B例.如图所示，在磁场中悬挂一根导体ab，闭合开关，不能使电路里产生电流的做法是
A．导体ab不动，磁体向右运动　?????
B．磁体不动，导体ab向右运动
C．磁体不动，导体ab竖直向上运动　?
D．磁体不动，导体ab斜向上运动???? C电磁感应: 的 导体在磁场中做
运动，电路中产生电流的现象
是由英国人 发现的。
感应电流的方向：跟＿＿方向和导体＿＿＿＿＿方向有关。法拉第一部分闭合电路切割磁感线磁场切割磁感线发电机结构（1）工作原理： 。（2）.能量转化： 能转化成 能。（3）线圈转动一周电流方向改变 次。电磁感应电机械2（4）我国使用的交流电，周期是＿＿,频率
是＿＿＿，电流的方向每秒钟改变＿＿次. 0.02S50Hz100练：如图6所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab棒水平向右运动时，小磁针N极转至右边．可使如图6所示位置的小磁针N极转至左边的操作是图7中的?? （?? ）A电动机和发电机有什么区别？电动机发电机没有电源原理：通电线圈在磁场中受力转动电磁感应（1）图A表示__________________＿＿＿＿＿＿
　 图B表示＿＿＿＿＿＿（2）电动机是＿＿＿能转化＿＿＿＿
　　 发电机是＿＿＿＿转化＿＿＿＿＿（3）图B（a）表示＿＿＿＿＿＿＿　　
图B（b）表示＿＿＿＿＿＿＿＿产生感应电流不产生感应电流机械电能机械能电能电磁感应现象通电导体在磁场里要受到力的作用A(a)(b)B1.家庭电路由
组成。 进户线、电能表、闸刀开关（断路器）、保险盒、插座、灯座、开关、家用电器2.家庭电路的各种用电器都是____接入电路的，控制各种用电器工作的开关必须与用电器_____。并联串联知识归纳3.进户线有＿线和＿线两根，可用＿＿＿来辨别。测电笔火零4.断路器：是家庭电路中的自动开关，起到电路＿＿和＿＿的保护作用，一定要安装在＿线上。过载短路火5.插座：便于使用多种电器而安装的一种器件。三孔式插座左＿右＿，另一孔是接＿＿用的，相应的插脚是连接用电器金属外壳的。 零火地6.一般家庭电路的触电都是由于人 或_____的与______接触造成的；一般高压触电有 和 。7.安全用电的原则：
。 间接火线高压电弧触电跨步电压触电 不接触低压带电体，不靠近高压带电体8.安全接线要求：___直接进灯座，___直接进开关，经过开关进___。断路器连接时应装在____。零线火线灯座上方 直接2.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ ）
A 灯丝断了 B零线断了
