周周测 第1章 电与磁 练习（1.5-1.7，含解析）

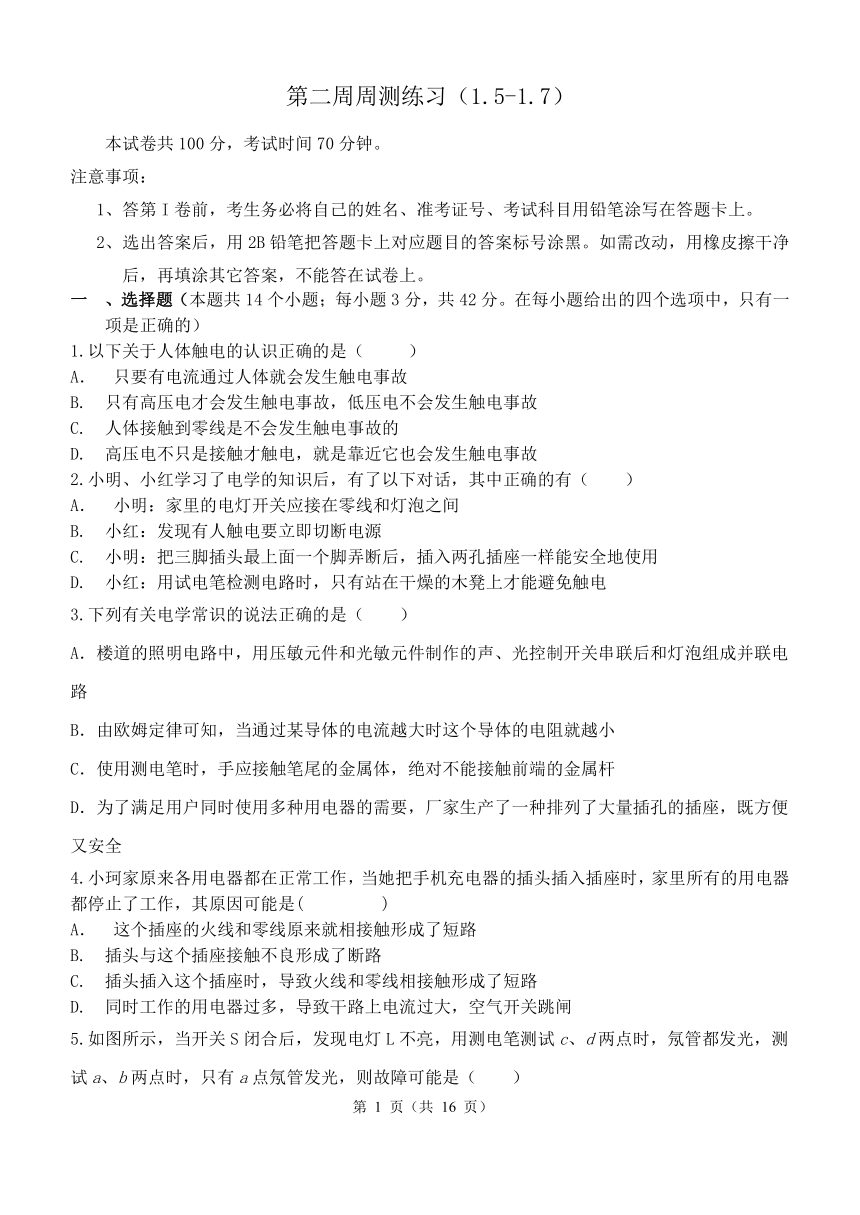

第二周周测练习（1.5-1.7）
本试卷共100分，考试时间70分钟。
注意事项：
1、答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
、选择题（本题共14个小题；每小题3分，共42分。在每小题给出的四个选项中，只有一项是正确的）
以下关于人体触电的认识正确的是（ ）
A． 只要有电流通过人体就会发生触电事故
B. 只有高压电才会发生触电事故，低压电不会发生触电事故
C. 人体接触到零线是不会发生触电事故的
D. 高压电不只是接触才触电，就是靠近它也会发生触电事故
小明、小红学习了电学的知识后，有了以下对话，其中正确的有（　　）
A． 小明：家里的电灯开关应接在零线和灯泡之间
B. 小红：发现有人触电要立即切断电源
C. 小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用
D. 小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电
下列有关电学常识的说法正确的是（　　）
A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路
B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小
C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆
D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全
小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )
A． 这个插座的火线和零线原来就相接触形成了短路
B. 插头与这个插座接触不良形成了断路
C. 插头插入这个插座时，导致火线和零线相接触形成了短路
D. 同时工作的用电器过多，导致干路上电流过大，空气开关跳闸

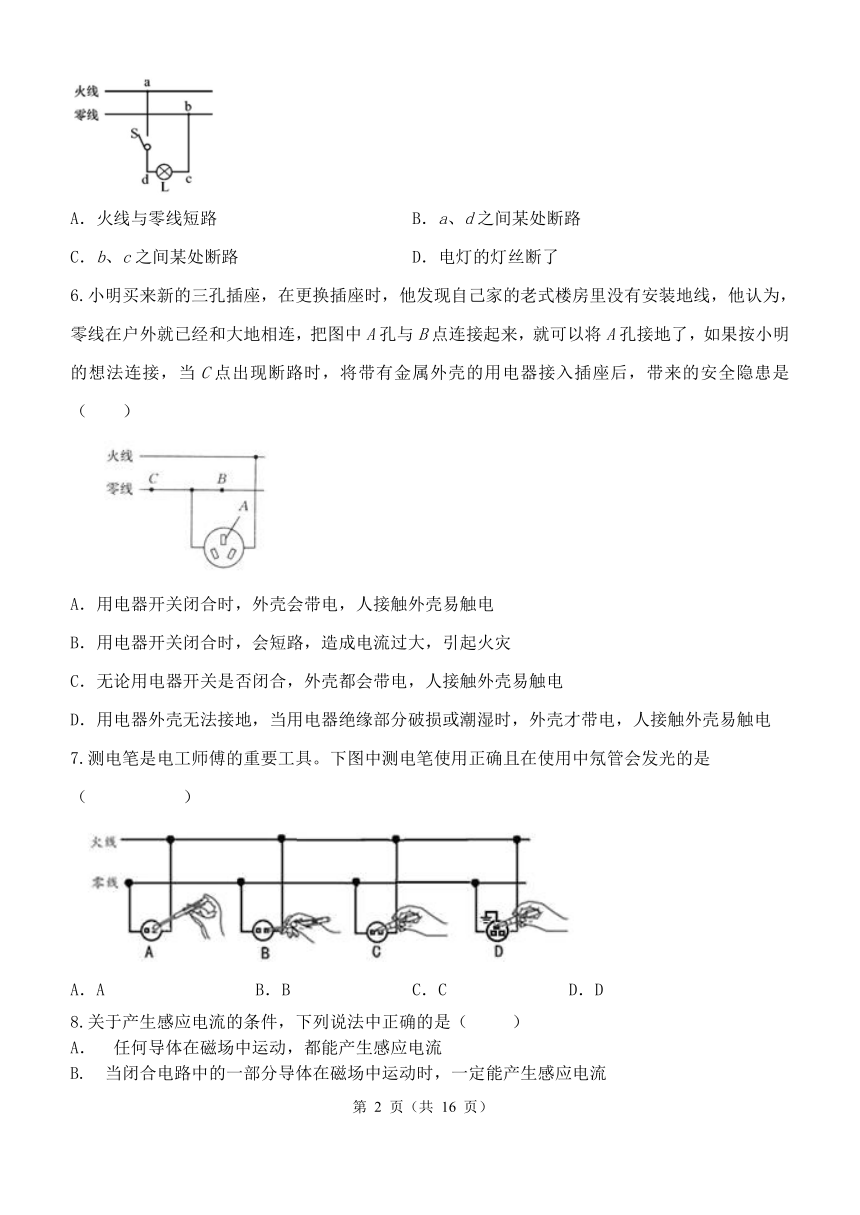

如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．电灯的灯丝断了
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，他认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小明的想法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是 （ ）

A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
测电笔是电工师傅的重要工具。下图中测电笔使用正确且在使用中氖管会发光的是（ ）
A．A B．B C．C D．D
关于产生感应电流的条件，下列说法中正确的是（ ）
A． 任何导体在磁场中运动，都能产生感应电流
B. 当闭合电路中的一部分导体在磁场中运动时，一定能产生感应电流
C. 当闭合电路中的一部分导体在磁场中沿磁感线运动时，就能产生感应电流
D. 当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流

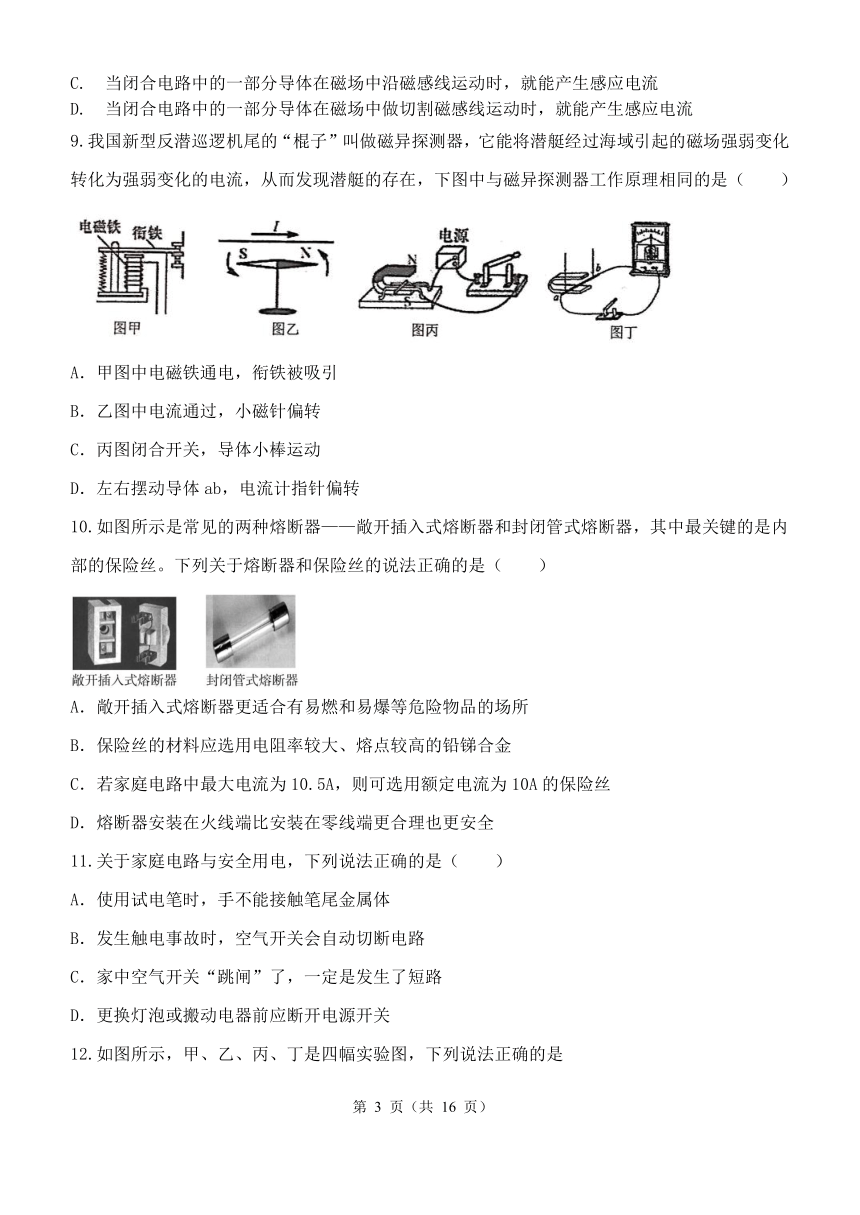

我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下图中与磁异探测器工作原理相同的是（　　）
A．甲图中电磁铁通电，衔铁被吸引
B．乙图中电流通过，小磁针偏转
C．丙图闭合开关，导体小棒运动
D．左右摆动导体ab，电流计指针偏转
如图所示是常见的两种熔断器——敞开插入式熔断器和封闭管式熔断器，其中最关键的是内部的保险丝。下列关于熔断器和保险丝的说法正确的是（　　）
A．敞开插入式熔断器更适合有易燃和易爆等危险物品的场所
B．保险丝的材料应选用电阻率较大、熔点较高的铅锑合金
C．若家庭电路中最大电流为10.5A，则可选用额定电流为10A的保险丝
D．熔断器安装在火线端比安装在零线端更合理也更安全
关于家庭电路与安全用电，下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．发生触电事故时，空气开关会自动切断电路
C．家中空气开关“跳闸”了，一定是发生了短路
D．更换灯泡或搬动电器前应断开电源开关
如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是
A．甲实验说明同名磁极相互吸引，异名磁极相互排斥
B．丁实验说明机械能可以转化为电能
C．丙实验说明利用磁场可以产生电流
D．乙实验说明闭合电路的部分导体在磁场中做切磁感线运动时，导体中就产生电流
“安全用电，珍惜生命”是每个公民应有的意识。下列关于用电安全的说法中不正确的是（　　）
A．更换灯泡时应先断开电源
B．多个大功率用电器不能同时使用一个插座
C．发现有人触电时，应尽快用手拉开他
D．不靠近高压带电体，不接触低压带电体
如图是小科家的部分电路。下列说法正确的是（　　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
、填空题（30分）把答案填在题中的横线上或按题目要求作答
某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲的插座。图乙是该插座背面的接线示意图，其中d线是________(选填“火线”或“零线”)，该插座在开关设计上存在的不足是________。
第16题图 第17题图
如图1所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手用金属棒按触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则四人中，______会触电。若图1中，乙和丙均是如图2握试电笔与导线接触，则二人中，______的试电笔氖管能发光。
自行车后架上装有向车头灯供电的小发电机，小发电机的上端有一个摩擦小轮，行驶过程中，当需要小发电机向车头灯供电时，小轮压紧车轮，如图所示，此时小轮在自行车车轮________力的作用下转动，发电机发电，其发电的原理是________，实现机械能能转化成电能。
下图是一种煲汤用的电热锅工作原理图，其中温控器的作用是在标准气压下每当水沸腾后就能自动断开，直到温度降到80℃时又重新闭合。电热锅的部分参数如下表所示。
（1）三脚插头上标着E的导线和______________相连，插座上相应的导线和大地相连。
（2）调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“_________”时为保温档。小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是______________________________________________________________________。
某同学发现厨房里每次使用完电饭锅都要将插头从插座上拔下来，非常地不方便，于是买来了如图甲的插座。图乙是该插座背面的接线示意图，其中线是________（选填“火线”或“零线”），该插座中的两孔插座和三孔插座是_________联的。
、实验题（16分）把答案填在题中的横线上或按题目要求作答
风是一种潜力很大的新能源，地球上可用来发电的风力资源，几乎是现在全世界水力发电量的10倍．目前全世界每年燃烧煤所获得的能量，只有风力在一年内所提供能量的三分之一．因此，国内外都很重视利用风力来发电，开发新能源．某学校科技小组结合所学知识，对“风力发电”展开探究．
（1）科技小组探究“风力发电”，应选取下列相应的哪套装置________，原理是 ________．
A． B．
C. D．
（2）下列实验中可以让磁场产生电流，必须的操作是_____(多选)
A． 实验时，开关要闭合，接通电路； B． 电路的一部分导体，在磁场中运动；
C. 整个电路都在磁场中做切割磁感线运动； D. 电路的一部分导体，在磁场中做切割磁感线运动；
E. 导体切割磁感线的速度必须要快；
（3）在探究感应电流方向与磁场方向的关系，应控制________不变．
（4）在探究“感应电流大小与什么因素有关”时，科技小组的同学猜想：感应电流的大小可能与磁场的强弱和导体切割磁感线的速度有关。他们探究感应电流大小与磁场的强弱的关系，逐渐增大________，但得到的感应电流变化不定，没有规律，原因是________。
（5）风力发电的工作过程是将风能转化为叶片的动能，再通过发电机转化为________能．
为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了如图所示的实验装置：
(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针______偏转。(均选填“会”或“不会”)
(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针______偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针_____偏转。(均选填“会”或“不会”)
(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是______电路的一部分，且一定要做__________的运动。
(4)在这个实验中______能转化为了电能。
、解答题（12分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
为了探究产生电流的方向与哪些因素有关，小李的实验如图。将金属棒AB悬挂在两磁极间静止不动时，电流计的指针已经指在如图甲所示。向右拉动金属棒AB松手后，金属棒AB来回摆动，此时，小李观察到电流表的指针先向左运动，然后向右运动，以后就来回摆动，如图乙，整个过程中的消耗机械能转化为电路的电能。
（1）当小李观察到甲图的现象时，接着他最恰当的操作是（______）
A．记录运动方向和指针的偏转方向
B．找老师换一块电流计
C．将电流计的指针调到“0”点
D．将电流计的接线柱上的两导线交换
（2）这个实验通过观察记录_____________而知道电流的方向。
（3）“金属棒AB在两磁极间来回摆动”是________（选填“电生磁”、“磁生电”）现象，人们利用这原理可以制造__________（选填“电动机”、“发电机”）；
（4）金属棒AB向右运动时产生的电能，使得电流表的指针向左偏转的，电流表相当于（选填“电动机”、“发电机”）__________。
（5）当金属棒AB来回摆动时，电流表的指针也来回运动，这一现象已经说明：在____不变时，金属棒中产生的电流的方向跟_________方向有关（选填“电流方向”、“磁场方向”、“金属棒的运动方向”）。
（6）小李为了研究产生电流的方向与磁场方向是否有关，还应该保持________不变，观察______________与磁场的方向，得出结论。
今年小科家造了新房，电工师傅安装完成家庭电路，回答下列问题
（1）请你将图中的元件连成符合安全用电原则的照明电路；
（2）小科根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，________（填“甲”或“乙”）的使用方法是正确的；
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔接触开关及灯与电线连接处，氖管均发光。造成这一现象的原因可能是________ 。
第二周周测练习（1.5-1.7）答案解析
本试卷共100分，考试时间70分钟。
注意事项：
1、答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
、选择题（本题共14个小题；每小题3分，共42分。在每小题给出的四个选项中，只有一项是正确的）
D
B
C
【详解】
A．楼道中的声光控开关，实质上是由“声敏”和“光敏”两个开关组成的，有声响时，“声敏”开关是闭合；环境光线很明亮时，“光敏”开关是断开，光线较暗时，“光敏”开关闭合；说明两个开关共同作用控制一个灯泡，所以两开关、灯泡需要串联连接；如果开关串联后再与灯泡并联，则灯泡被短路，对灯泡不起控制作用，故A错误；
B．电阻是导体本身阻碍电流的性质，其大小决定于导体的长度、材料和横截面积，与通过它的电流、它两端的电压无关，故B错误；
C．使用测电笔时，手一定要接触笔尾金属体，千万不能接触笔尖金属体或前端的金属杆，故C正确；
D．多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故D错误。
故选C。
C
C
【详解】
A．若火线与零线短路，闭合开关时，电灯L不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，故A不符合题意；
B．a、d之间某处断路，c点不能使试电笔氖管发光，故B不符合题意；
C．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，b点不能使试电笔氖管发光，故C符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D不符合题意。
故选C。
A
【详解】
将电器外壳与零线相连，如果零线出现了断路，则当用电器开关闭合时零线与火线直接相连，金属外壳带电，此时人接触金属外壳会发生触电事故。
故选A．
A
【解析】
【详解】
A．手握测电笔绝缘杆，一个手指接触测电笔末端金属部分，使用正确；探头插入与火线链接的插孔，氖管会发光，故A符合题意；
B.手握测电笔探测干前端，会导致触电危险发生使用不正确，故B不符合题意；
C. 手握测电笔绝缘杆，手接触测电笔末端金属部分，使用正确；探头插入与零线链接的插孔，氖管不会发光，故 C不符合题意；
D. 手握测电笔绝缘杆，手接触测电笔末端金属部分，使用正确；探头插入与地线链接的插孔，氖管不会发光，故 D不符合题意；
D
D
【详解】
磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生。
A．甲图中电磁铁是电磁继电器，是利用电流的磁效应，故不符合题意；
B．乙图中的实验是奥斯特实验，说明电流周围存在磁场，故不符合题意；
C．丙图为通电线圈在磁场中受力而转动，是电动机的原理，故不符合题意；
D．开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意。
故选D。
D
【详解】
A．封闭管式熔断器熔断时不会产生明火，更适合有易燃和易爆等危险物品的场所；故A错误；
B．保险丝的材料应选用电阻率较大、熔点较低的铅锑合金；故B错误；
C．选用保险丝时应选用额定电流等于或稍大于实际工作电流的保险丝。故C错误；
D．熔断器应该安装在火线端，一旦电流过大，火线断路可使整个电路断路。故D正确。
故选D。
D
【详解】
A．使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光。故A错误；
B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，而空气开关只有在电路电流过大时才会断开电路。故B错误；
C．空气开关“跳闸”可能是用电器发生短路，也可能是电路中同时工作的用电器总功率过大。故C错误；
D．更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电。故D正确。
故选D。
D
【详解】
A．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A项错误；
B．导体棒与电源相连，当通电时由于受磁场力的作用，导体棒会发生运动，说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故B项错误；
C．导线内通电后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C项错误；
D．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感应现象，故D项正确。
C
【详解】
A．更换灯泡时应先断开电源，不要带电操作，故A正确，不符合题意；
B．多个大功率用电器同时使用一个插座，导致电流过大，容易引发火灾，故B正确，不符合题意；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故C错误，符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体，故D正确，不符合题意。
故选C。
D
【详解】
A．熔断器熔丝断了，应在排除故障后换用同规格的熔丝，绝不能用铜丝代替，因为铜丝在电流过大时不会熔断，不能起到保险作用，故A错误；
B．若cd间断路，则插座接地线断开，用电器的金属外壳不能接地，在用电器漏电时会造成触电事故，所以不能再安全使用三线插座，故B错误；
C．e点与零线直接相连，闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，可能是灯丝断了，也可能是熔丝断了，或者火线断了，所以不能说明灯丝一定断了，故C错误；
D．若ab间断路，即部分零线断路，但灯泡的两端依然可以连接到火线和零线形成回路，所以灯泡可以正常发光，故D正确。
故选D。
、填空题（30分）把答案填在题中的横线上或按题目要求作答
零；只设计了一个开关，无法独立控制用电器
丙丁 丙
【详解】
[1][2]甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，因此零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电，所以，试电笔接触丙时，氖管会发光。
摩擦力 电磁感应
【详解】
[1]当需要小发电机向车头灯供电时，小轮压紧车轮，车轮和小轮之间产生相对运动，此时小轮在自行车车轮摩擦力的作用下转动。
[2]发电机发电，其发电的原理是电磁感应，实现机械能能转化成电能。
电饭锅的金属外壳 3 电流产生的热量小于散失的热量
【详解】
(1)[1]E导线和电饭锅的金属外壳相连，插入插座时，与大地连接；
(2)[2]由图提供的信息知道R1>R2，根据电功率公式P=可知，当U不变时，电阻越小，功率越大，所以当开关连接触点3时，消耗的电功率最小，处于保温状态；
[3]当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因是电流产生的热量小于散失的热量，不能使水温升高。
零线 并
【详解】
[1]插座的左孔要接零线，右孔要接火线，且开关应接火线上。但图乙是插座的背面，左右孔的连接与正面相反，故与右孔连接的d线是零线。
[2]图乙中两孔插座和三孔插座的左孔与左孔相连，右孔与右孔相连，是并联的。
、实验题（16分）把答案填在题中的横线上或按题目要求作答
（1）B；电磁感应原理（2）A,D（3）切割磁感线方向（4）磁场强度；没有控制导体运动速度和方向不变（5）电
会 不会 会 会 闭合 切割磁感线 机械
【解析】
试题分析：（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动；（4）此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程。
、解答题（12分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
C 指针摆动的方向 磁生电 发电机 电动机 磁场方向 金属棒的运动 金属棒的运动方向 电流的方向
【详解】
(1)[1]实验开始前，要使电流表的指针指在零刻度线处，因此首先的操作要将电流计的指针调到“0”点。故选C.
(2)[2]对于电流计，其零刻度在刻度盘的中央，当电流从不同的接线柱流入时，其指针的偏转方向不同，因此可以利用电流计指针偏转方向来确定感应电流的方向。
(3)[3][4]闭合电路中的金属棒在磁场中做切割磁感线运动时，电路中产生感应电流，这是一种电磁感应现象，即常说的磁生电。利用这一原理制成了发电机。
(4)[5]感应电流使电流表的指针偏转，电流计的指针转动消耗电能，转化成了电流表的指针的动能。因此电流计相当于电动机。
(5)[6][7]在此次操作中，磁场的方向不变，只让金属棒AB来回摆动，发现电流表的指针也来回运动，这一现象说明导体运动方向改变，感应电流的方向也随之改变，因此感应电流的方向与导体的运动方向有关。
(6)[8][9]已经知道了感应电流的方向和导体的运动方向有关，再探究感应电流的方向与磁场方向的关系时，根据控制变量法的思路，就要控制导体的运动方向不变，改变磁场方向，通过观察电流计指针的偏转方向得到结论。
（1）（2）乙（3）零线断路
