第1章 电与磁 核心考点真题集训（含答案）

第１章核心考点真题集训

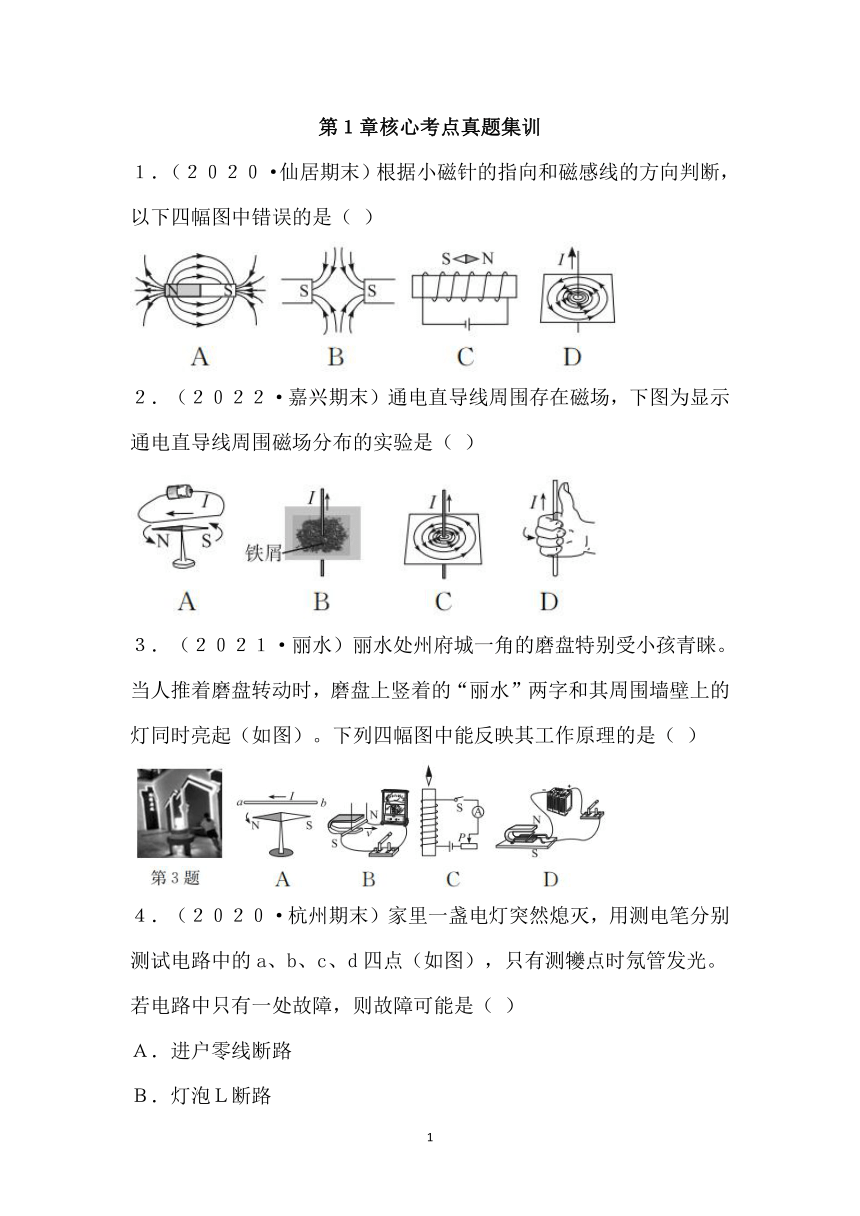

１．（２０２０·仙居期末）根据小磁针的指向和磁感线的方向判断，以下四幅图中错误的是（ ）
２．（２０２２·嘉兴期末）通电直导线周围存在磁场，下图为显示通电直导线周围磁场分布的实验是（ ）
３．（２０２１·丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理的是（ ）
４．（２０２０·杭州期末）家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图），只有测犪点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
Ａ．进户零线断路
Ｂ．灯泡Ｌ断路
Ｃ．开关Ｓ接触不良
Ｄ．导线cd断路

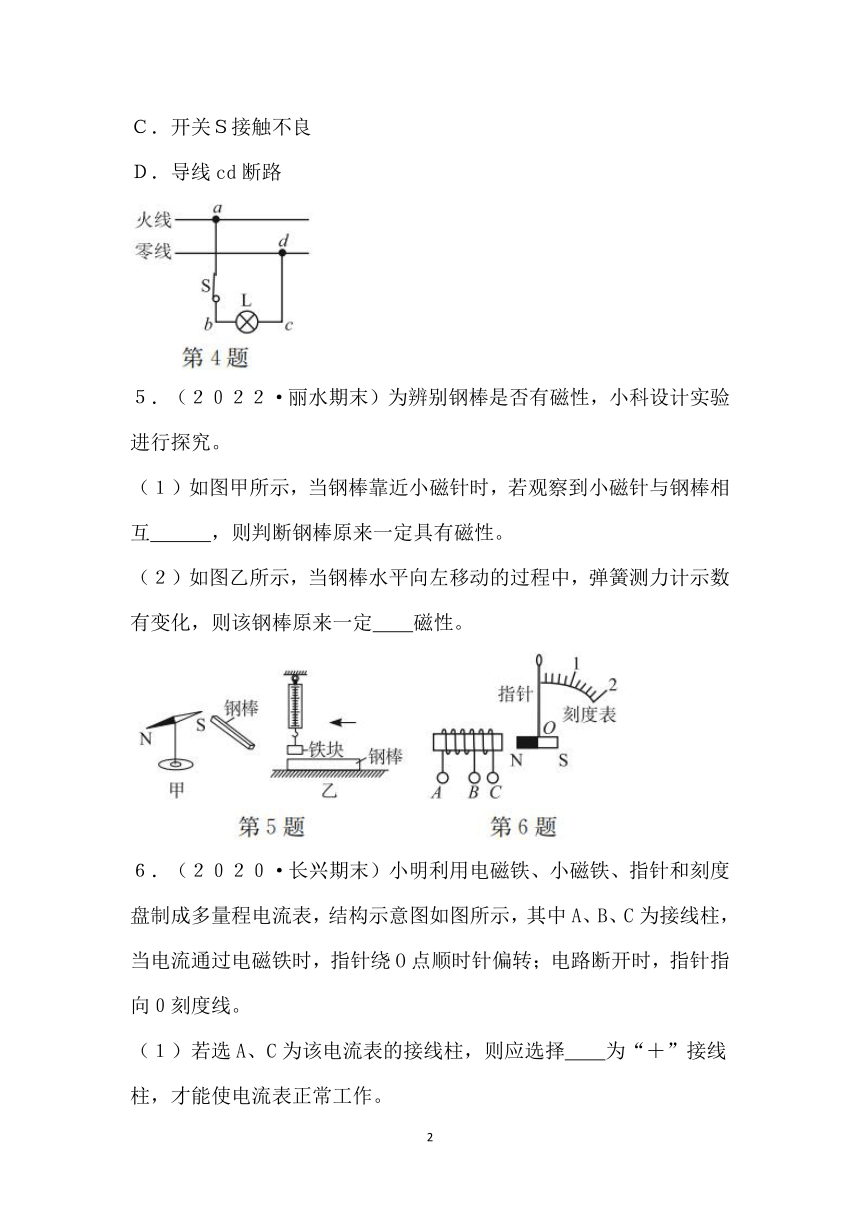

５．（２０２２·丽水期末）为辨别钢棒是否有磁性，小科设计实验进行探究。
（１）如图甲所示，当钢棒靠近小磁针时，若观察到小磁针与钢棒相互 ，则判断钢棒原来一定具有磁性。
（２）如图乙所示，当钢棒水平向左移动的过程中，弹簧测力计示数有变化，则该钢棒原来一定 磁性。
６．（２０２０·长兴期末）小明利用电磁铁、小磁铁、指针和刻度盘制成多量程电流表，结构示意图如图所示，其中A、B、C为接线柱，当电流通过电磁铁时，指针绕O点顺时针偏转；电路断开时，指针指向０刻度线。
（１）若选A、C为该电流表的接线柱，则应选择 为“＋”接线柱，才能使电流表正常工作。
（２）若将电磁铁适当靠近小磁铁，则该电流表 。
Ａ．零刻度将向右移动
Ｂ．指针将发生反偏
Ｃ．精确度将提高
Ｄ．量程将增大
（３）分析该电流表的结构示意图，该电流表量程最大时所选的接线柱是 。

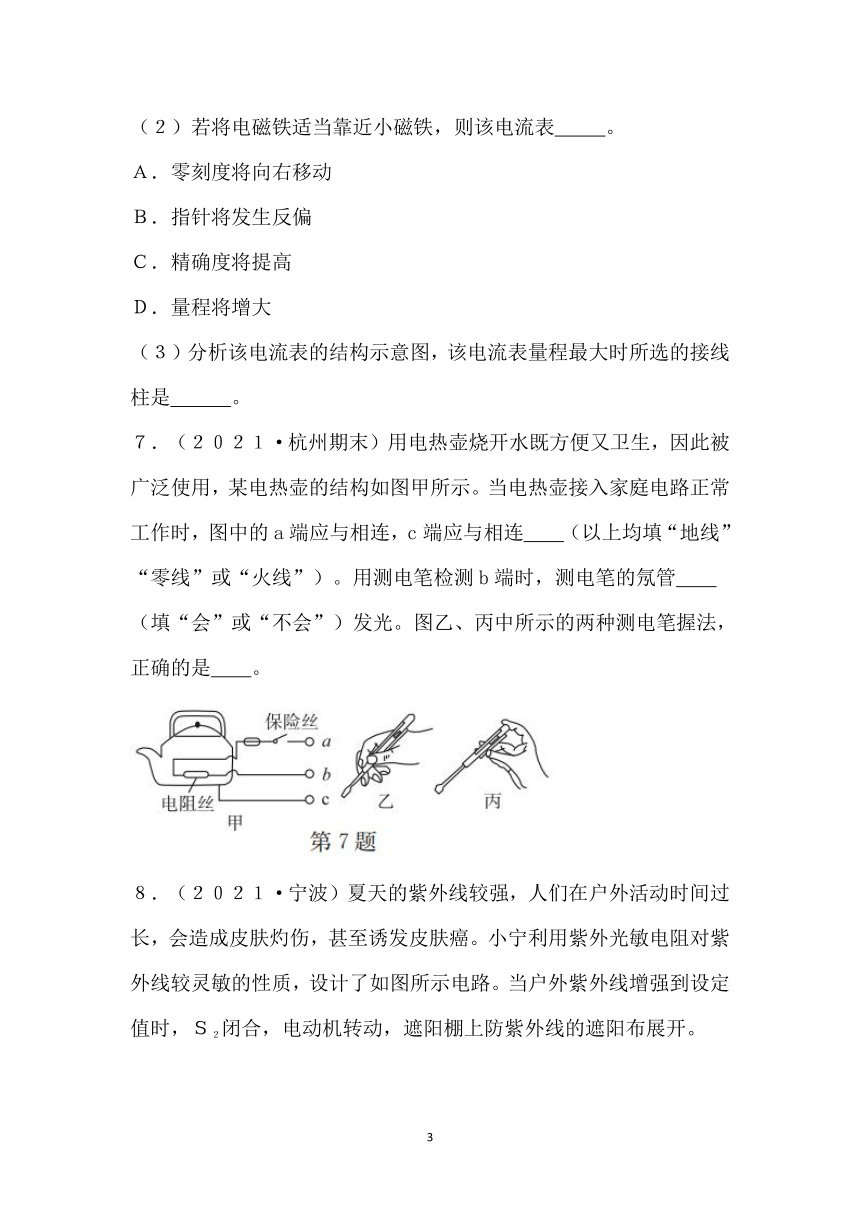

７．（２０２１·杭州期末）用电热壶烧开水既方便又卫生，因此被广泛使用，某电热壶的结构如图甲所示。当电热壶接入家庭电路正常
工作时，图中的a端应与相连，c端应与相连 （以上均填“地线”“零线”或“火线”）。用测电笔检测b端时，测电笔的氖管
（填“会”或“不会”）发光。图乙、丙中所示的两种测电笔握法，正确的是 。
８．（２０２１·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫
外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，Ｓ２闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
（１）调试时发现，当户外紫外线增强到设定值时，Ｓ２仍未闭合。为了达到设计要求，需要把滑动变阻器R１的滑片犘 向 （填“左”或“右”）移动。
（２）从安全用电的角度分析，进户线a应该是 线。
９．（２０２２·绍兴）如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（１）手机线圈中产生电流是利用 现象。
（２）当充电器线圈中某一时刻的电流方向如图所示，则图中B 点的磁场方向是 （填“向上”或“向下”）。
（３）与传统方式相比，请你对这种充电方式进行评价。
１０．（２０２２·温岭期末）电动车电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是模拟控温装置示意图，电磁继电器与热敏电阻R１、滑动变阻器Rp 串联接在电压为６伏的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于２０毫安时，衔铁被吸合，热敏电阻置于温
度监测区域，其阻值Rt与温度t的关系如图乙所示，滑动变阻器的最大阻值为２５０欧。
（１）从图乙中可得热敏Ｒｔ电阻的阻值随温度升高而 。
（２）根据设计要求，制冷系统a端应与 （填“b”或“c”）连接。
（３）根据题中给出的数据，请通过计算分析电池设定最高温度为多少度？
（４）为了降低电池设定的最高温度，可以对控制电路Rp的滑片向
（填“左”或“右”）移动。
第１章核心考点真题集训
参考答案
１．Ｃ ２．Ｂ ３．Ｂ ４．Ｃ
５．（１）排斥 （２）有
６．（１）C （２）Ｃ （３）BC
７．火线 地线 不会 丙
８．（１）右 （２）火线
９．（１）电磁感应 （２）向上 （３）优点：无线充电不需要数据线，避免了多种充电接口，所以充电方便、可以兼容多种充电接口的手机充电、可以一对多进行充电；缺点：充电效率较低、电磁辐射较大。
１０．（１）减小 （２）C （３）l＝２０毫安＝０．０２安
R＝U／I＝６伏／０．０２安＝３００欧
分析可知，当滑动变阻器的阻值最大时，Rｔ的阻值最小，对应的温度最高。 Rｔ＝R－RＰ＝３００欧－２５０欧＝５０欧 由乙图可知，最高温度为７０℃（温度答为７０℃左右均可） （４）右
