第1章 电与磁 单元测试（含解析）

第一章单元测试
本试卷共100分，考试时间70分钟。
注意事项：
1、答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
、选择题（本题共14个小题；每小题3分，共42分。在每小题给出的四个选项中，只有一项是正确的）
如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（ ）
A．磁性 B．导电性 C．弹性 D．绝缘性
关于地磁场，下列说法正确的是
A．地磁场的 极在地理北极附近
B．地球周围的磁感线从地理北极附近出发，回到地理南极附近
C．仅在地磁场的作用下，可自由转动的小磁针静止时， 极指向地理的南极附近
D．宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合
如图所示，放置在通电螺线管右侧的小磁针丙，静止时北极指右，则以下说法正确的是：（ ）
A．甲小磁针左侧为北极
B．乙小磁针右侧为北极
C．电源的左侧为负极
D．电流从M点流向N点
如图所示，在导线上方或下方水平放置一个能自由转动的小磁针，当导线中通过电流时（箭头方向表示电流方向），小磁针发生偏转，则偏转情况正确的是（ ）
A．极向纸内偏转 B．极向纸外偏转
C．极向纸内偏转 D．极向纸内偏转
家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A．B．C．d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
如图所示，条形磁铁置于水平桌面上，电磁铁右端同定并保持水平，且与条形磁铁在同一平面和相同高度。当电路中开关S由断开到闭合时，条形磁铁一直保持静止，下列说法正确的是（ ）
A． 开关S闭合后，电磁铁左端是S极
B. 开关S闭合后，条形磁铁受到摩擦力的方向向左
C. 滑片P向右移动时，条形磁铁受到的摩擦力逐渐减小
D. 开关S断开时，条形磁铁与电磁铁之间没有力的作用
对下列各图描述错误的是（ ）
A．条形磁铁周围磁感线的分布
B．通电时小磁针的S极转向纸外
C．通电螺线管周围的磁场
D．地磁场N极与地理南极基本一致
为了使照明电路安全用电，下面哪一个说法是错误的？（ ）
A．保险丝应选择它的额定电流等于或稍大于电路最大正常工作电流。
B．安装闸刀开关时，必须使电源线连在静触头上，而静触头一定要在上边，切不可倒装。
C．插座，特别是准备接大功率用电器的插座，常在通插座的火线和零线上各装一根保险丝。
D．灯座的一头直接接零线，另一头接开关，开关的另一头接火线。

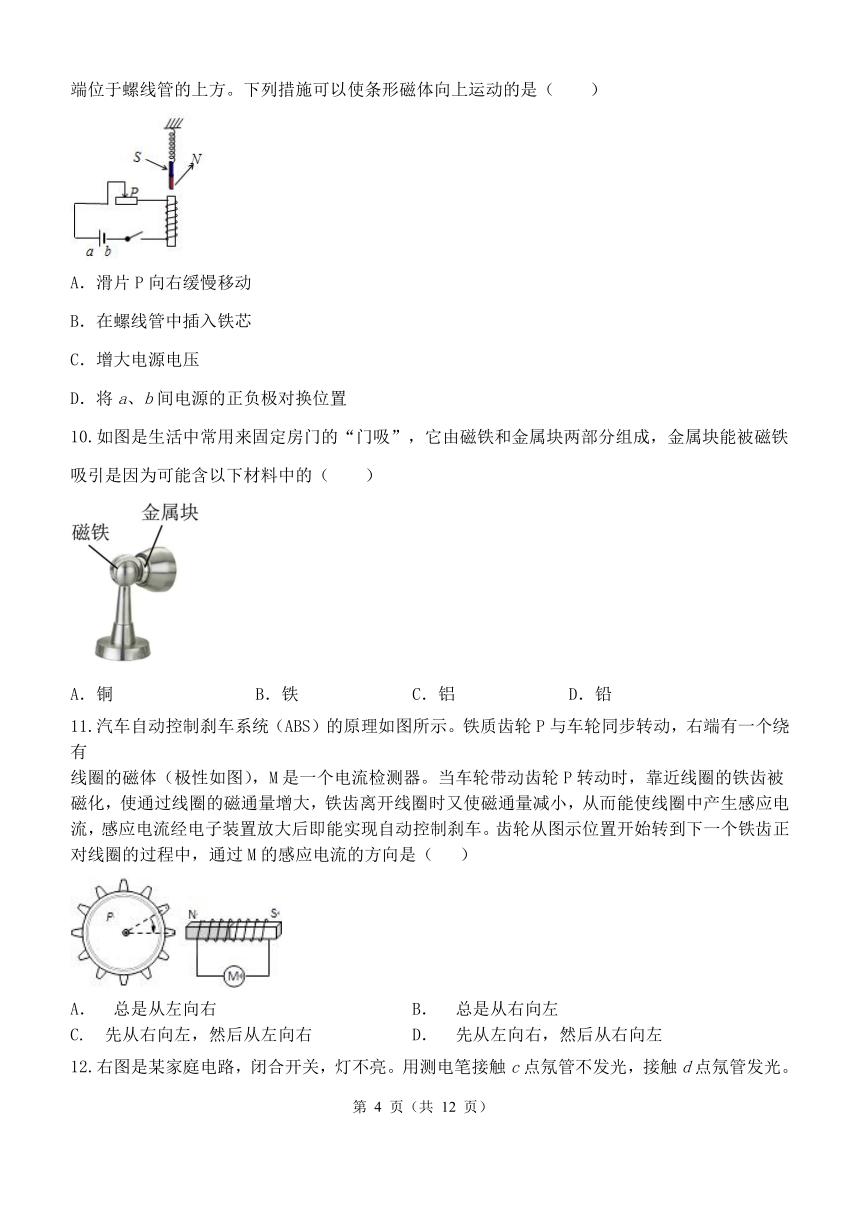

如图所示，上端为S极的条形磁体悬挂在一轻弹簧上。闭合开关条形磁体处于静止状态后，下端位于螺线管的上方。下列措施可以使条形磁体向上运动的是（　　）
A．滑片P向右缓慢移动
B．在螺线管中插入铁芯
C．增大电源电压
D．将a、b间电源的正负极对换位置
如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成，金属块能被磁铁吸引是因为可能含以下材料中的（　　）
A．铜 B．铁 C．铝 D．铅
汽车自动控制刹车系统（ABS）的原理如图所示。铁质齿轮P与车轮同步转动，右端有一个绕有
线圈的磁体（极性如图），M是一个电流检测器。当车轮带动齿轮P转动时，靠近线圈的铁齿被
磁化，使通过线圈的磁通量增大，铁齿离开线圈时又使磁通量减小，从而能使线圈中产生感应电
流，感应电流经电子装置放大后即能实现自动控制刹车。齿轮从图示位置开始转到下一个铁齿正
对线圈的过程中，通过M的感应电流的方向是（ ）
A． 总是从左向右 B． 总是从右向左
C. 先从右向左，然后从左向右 D． 先从左向右，然后从右向左
右图是某家庭电路，闭合开关，灯不亮。用测电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是（ ）
A．ac间断路、bd间断路 B．eb间断路、cd间短路
C．ac间断路、cd间短路 D．ac间断路、eb间断路
某直流电动机模型通电后不转动，但用手轻轻拨动一下就转起来了，出现这种情况的主要原因是( )
A． 换向器与电刷没有接触好 B. 启动时线圈刚好在平衡位置
C. 轴与轴架之间的摩擦太大 D. 以上说法都有可能
下列做法中符合安全用电原则的是（　　）
A．为了防止高压触电，必须远离高压带电体
B．用电器起火时，要先灭火然后再切断电源
C．控制电灯的开关可以安装在零线上
D．应急情况下，湿衣服搭晾在电暖器上进行速干
、填空题（30分）把答案填在题中的横线上或按题目要求作答
磁极间的相互作用规律：同名磁极相互___________，异名磁极相互___________。
图甲是一个开关插座，利用开关控制插座的通断电。图乙是该插座背面的接线示意图。
(1)导线是______（选填“火线”、“零线”或“地线”）；
(2)开关和插座的连接方式是______。
如图是直流电动机的工作原理图，部件“AB”是________，其作用是当线圈因惯性转过________时，立即改变电流方向，从而改变线圈的受力方向，使线圈在磁场中连续转动。电动机工作时，能把电能转化为________ 。
第17题图 第18题图 第19题图
如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是________(填“导体”或“绝缘体”)；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压________(填“大于”“小于”或“等于”)36伏。
第19题图 第20题图
小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻，R的电阻大小随压力F的大小变化关系如图乙所示。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）检测过程中，发现限载报警器灯亮，显示通过的车辆___________（选填“超载”或“未超载”）。
（2）长期使用后，检测人员发现电磁铁磁性减弱，导致超载车辆通过时电铃无法报警，为将设备调试到正常，下列操作可行的是___________（填编号）。
A．把变阻器的滑片适当左移
B．把电源1的电压适当增大
C．把电磁铁适当右移
、实验题（16分）把答案填在题中的横线上或按题目要求作答
磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对铁钉的吸引力大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题。
（1）如图，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较 ________，显示磁体对铁钉吸引力的大小。铁钉的放置有图中的甲、乙两种方法，应选择图中甲、乙两种方法中的哪种方法并说出理由________
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同、材料不同的铁板、铝板等，观察能吸引的铁钉个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 陶瓷板 玻璃板 塑料板
吸引铁钉数量/个 4 1 1 3 3 3 3
①分析数据可以得出，在其它条件相同时，放入铁板或镍板，吸引铁钉的数量较少，说明铁板和镍板对吸引力的影响________，即对磁性屏蔽效果明显。
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是________
（3）日常生活中，磁卡常受外界磁场影响出现消磁现象。请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法________
同学们学习了安全用电的知识后，想通过实验来认识电路中的短路会造成怎样的危害。
【设计实验】
目的：认识短路的危害
器材：低压电源(直流6伏)、开关、额定电流为1安的保险丝、额定电压为6伏的灯泡、导线、电流表(演示电流表，0～5安挡)
（1）【进行实验】a.如图，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好电路。
b.当开关闭合时，灯泡________ (填“发光”或“不发光”)，电流表________ (填“有”或“无”)示数。
c.断开开关，在BD间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A． 电流表读数稳定不变，灯泡不亮
B. 电流表的指针无示数，保险丝不会熔断
C. 电流表读数稳定不变，灯泡正常发光
D. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
（2）【分析论证】B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________ (填“超过”“等于”或“小于”)额定电流，保险丝因发热而熔断，而接入的铜丝却不易熔断，从而使用电器损坏或烧毁导线，严重的会引起________。
四、解答题（共2题；共15分）
、解答题（12分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
学习“电动机”内容时，老师用图实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小．那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽．小李与小明的猜想：
小丽猜想：“可能跟磁铁的磁性强弱有关．”
小李猜想：“可能跟导线AB在磁场中的位置有关．”
小明猜想：“可能跟通过导线AB的电流大小有关．”
请你根据图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：
如图所示，是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全门锁的开、闭。请你根据示意图，分析安全门锁的工作原理。
第一章单元测试答案解析
本试卷共100分，考试时间70分钟。
注意事项：
1、答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
、选择题（本题共14个小题；每小题3分，共42分。在每小题给出的四个选项中，只有一项是正确的）
【答案】A
【知识点】磁性
【答案】D
【解析】地磁场的 极在地理南极附近，A错误；
地球周围的磁感线从地理南极附近出发，回到地理北极附近，B错误；
根据磁极间的相互作用规律可知，仅在地磁场的作用下，可自由转动的小磁针静止时， 极指向地磁的南极，即地理北极附近，C错误；
宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合，D正确。
【知识点】地磁场
D
C
C
【详解】
用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a点与火线是接通的，b、c、d三点与火线间断开，所以故障可能是开关处断路或开关接触不良，故C正确，ABD错误。
C
【解析】A．开关S闭合后，电磁铁线圈上电流向上，右手握住螺线管，四指向上，大拇指指向左边，那么电磁铁的左端是N极，故A错误；
B．因为条形磁铁的右端是N极，所以条形磁铁受到向左的斥力；因为摩擦力和斥力平衡，所以条形磁铁受到摩擦力的方向向右，故B错误；
C．当滑片向右移动时，变阻器的阻值变大，电流变小，电磁铁的磁力变小，那么条形磁铁受到的摩擦力减小，故C正确；
D．当S断开时，电磁铁没有磁场，但是条形磁铁会吸引电磁铁的铁芯，故D错误。 故选C。
D
C
【详解】
A．当电路中电流超过最大正常工作电流，才能让保险丝发热自动熔断，切断电源。所以保险丝的额定电流不能低于电路中的最大正常工作电流；故选择时，应要使保险丝的额定电流等于或稍大于电路中的最大正常工作电流。故A不合题意；
B.安装闸刀开头必须使电源线连在静触头上，将用电负荷接在开关的下出线端上，这样开关断开时，闸刀和熔丝都不带电，保证更换熔丝安全。不能倒装，以免误合闸。故B不合题意；
C.大功率用电器容易引起保险丝熔断，如果在通插座的火线和零线上各安装一根保险丝，有可能零线上的保险丝熔断，而火线上的保险丝没有熔断，这样用电器上仍然带电。保险丝一般装在火线上。故C符合题意；
D.这样安装才能使开关断开时，电灯中没有电流，故D不合题意。
D
B
C
D
【详解】
用试电笔接触c点氖管不发光，说明c点与火线断开，因此ac间断路；
测电笔接触d点氖管发光，说明d点与火线相连，由于c点与火线断开，因此d点通过灯泡与火线相连；又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路。
故选项D符合题意。
B
A
【详解】
A．安全用电的原则是：不靠近高压带电体，不接触低压带电体，必须远离高压带电体，故A正确；
B．家庭用电器起火时，我们应该先切断电源后灭火，直接灭火易引发触电，故B错误；
C．接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故C错误；
D．在电暖器上晾湿衣服时，水是导体，若人与衣服接触，可能会发生触电事故，故D错误。
故选A．
、填空题（30分）把答案填在题中的横线上或按题目要求作答
排斥 吸引
火线 串联
【详解】
(1)[1]从安全角度考虑，开关接到火线上，所以导线是火线。
(2)[2]开关控制插座，开关要和插座串联。
换向器；平衡位置；机械能
导体；小于
未超载 BC
、实验题（16分）把答案填在题中的横线上或按题目要求作答
（1）纸片下吸引的铁钉的数量多少；因为铁钉受到的吸引力和它的重力是一对平衡力
（2）较大；铝不能被磁化或铝不能被磁铁吸引
（3）磁卡放入铁盒中
【解析】（1）每个小铁钉的重力是相同的，因此磁体吸引的铁钉的数量越大，说明磁体的磁力越强。甲图中，很多铁钉的重力和磁力不在同一直线上，这会对吸引铁钉的数量产生影响，而乙图中，铁钉的重力和吸引力在同一直线上，可以根据二力平衡的知识准确判断吸引铁钉的数量，进而判断磁力的大小。
（2）①其它条件相同，说明磁铁的磁力原来是相同的，应该能够吸引相同数量的铁钉；放入隔板后，吸引铁钉的数量少，说明现在磁力减少的多，即屏蔽作用明显；
②铁、钴、镍都是铁磁性物质，都能被磁化。
（3）根据上面的结论确定保护磁卡的方法。
【解答】（1）保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下吸引的铁钉的数量多少，显示磁体对铁钉吸引力的大小。铁钉的放置有图中的甲、乙两种方法，应选择图中乙方法，
理由是：铁钉受到的吸引力和它的重力是一对平衡力。
（2）①分析数据可以得出，在其它条件相同时，放入铁板或镍板，吸引铁钉的数量较少，说明铁板和镍板对吸引力的影响较大，即对磁性屏蔽效果明显。
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是： 铝不能被磁化或铝不能被磁铁吸引 。
（3）铁磁性物质对磁场后很好的屏蔽作用，可以防止外界磁场对磁卡产生影响，因此保护磁卡磁性的方法：磁卡放入铁盒中。
（1）发光；有；D（2）很大；超过；火灾
、解答题（12分）解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。 有数值计算的题，答案中必须明确写出数值和单位。
实验方案设计如下：
保持磁铁的磁性强弱．导线AB在磁铁中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察两次导线AB的运动快慢，如果快慢不同说明与电流大小有关，如果快慢相同说明和电流大小无关。
闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭．
