八下第1章电和磁复习

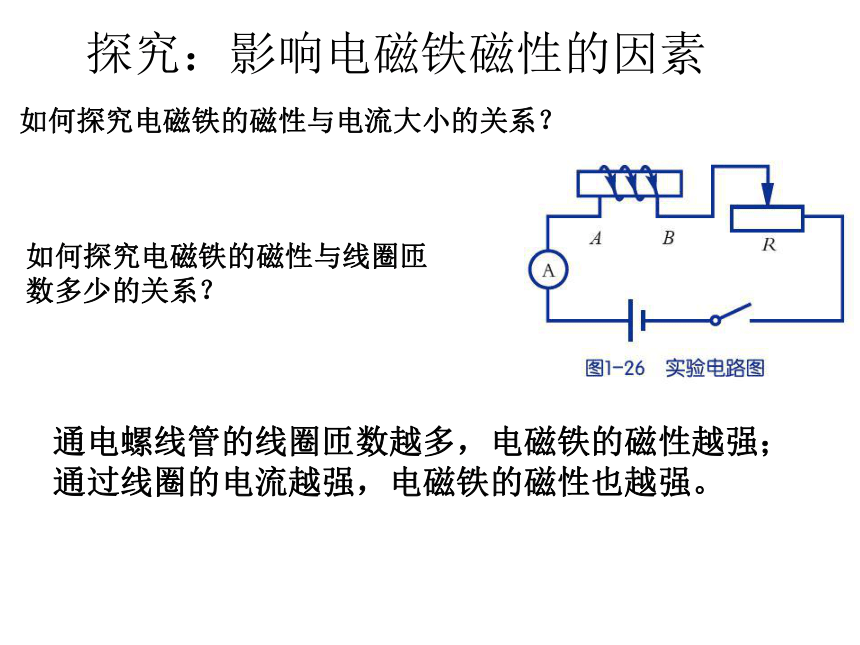

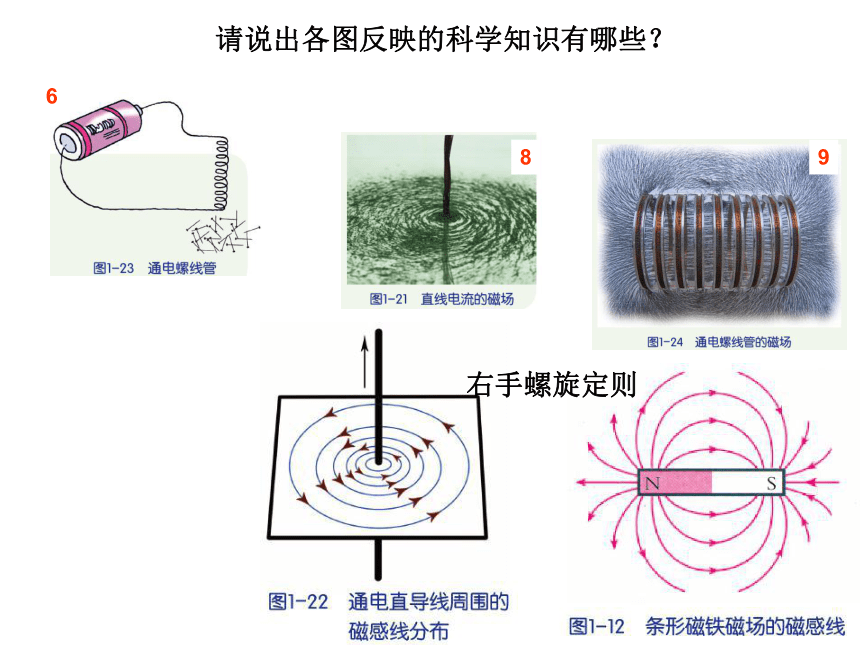

课件57张PPT。第一章 电与磁123456789把下图分类，并说出你的分类依据？123456789123457请说出各图反映的科学知识有哪些689右手螺旋定则请说出各图反映的科学知识有哪些？探究：影响电磁铁磁性的因素通电螺线管的线圈匝数越多，电磁铁的磁性越强；

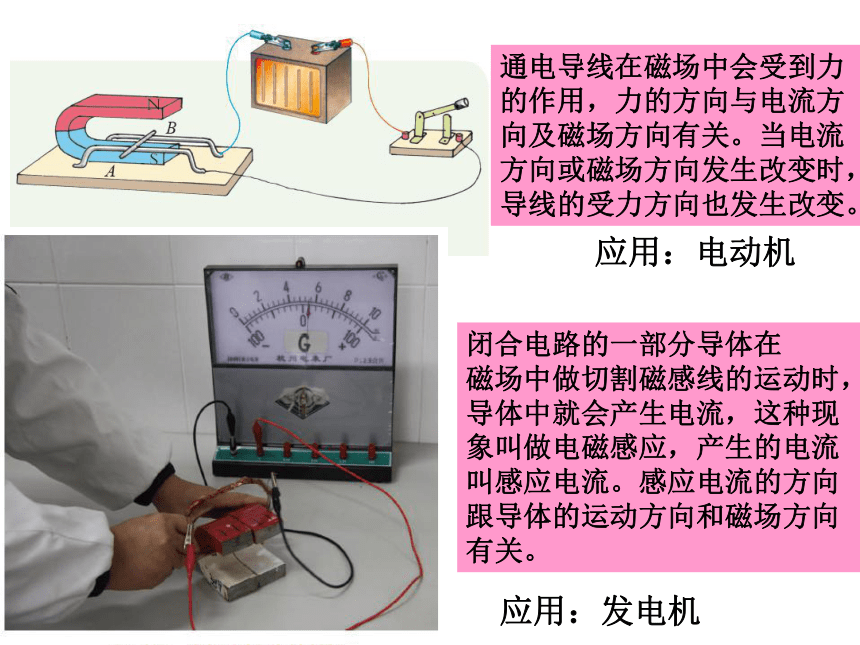

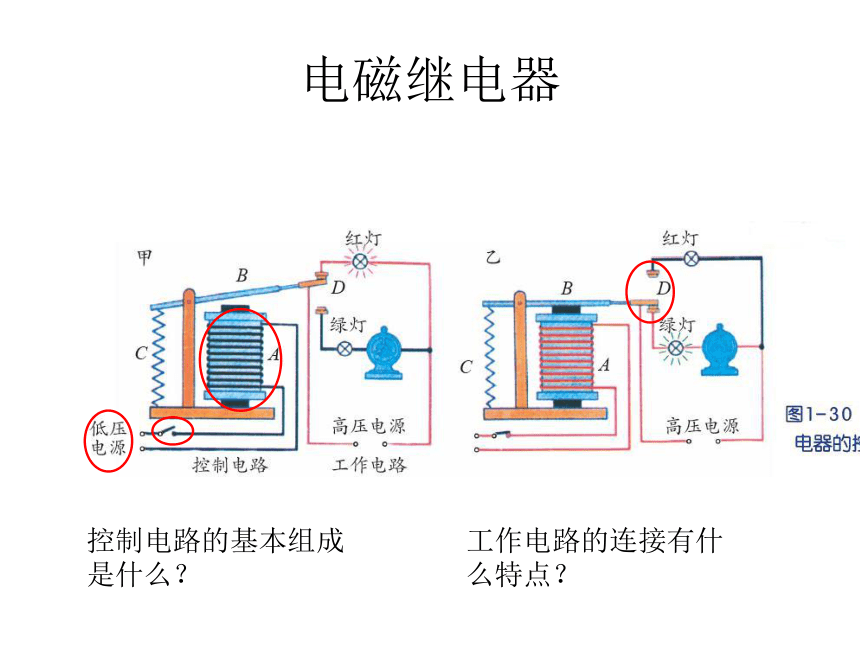

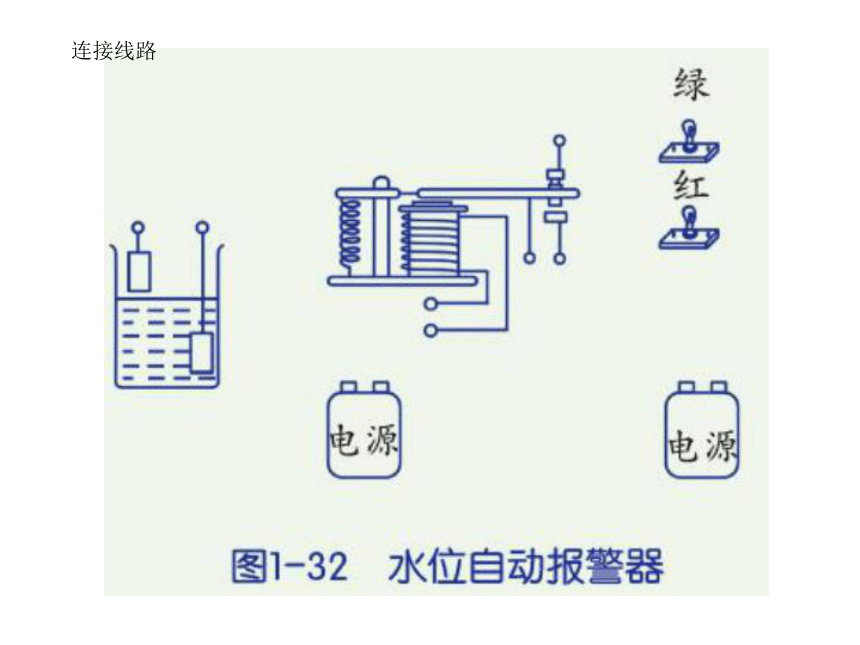

通过线圈的电流越强，电磁铁的磁性也越强。如何探究电磁铁的磁性与电流大小的关系？如何探究电磁铁的磁性与线圈匝数多少的关系？电磁继电器控制电路的基本组成是什么？工作电路的连接有什么特点？连接线路通电导线在磁场中会受到力
的作用，力的方向与电流方
向及磁场方向有关。当电流
方向或磁场方向发生改变时，
导线的受力方向也发生改变。闭合电路的一部分导体在
磁场中做切割磁感线的运动时，
导体中就会产生电流，这种现
象叫做电磁感应，产生的电流
叫感应电流。感应电流的方向
跟导体的运动方向和磁场方向

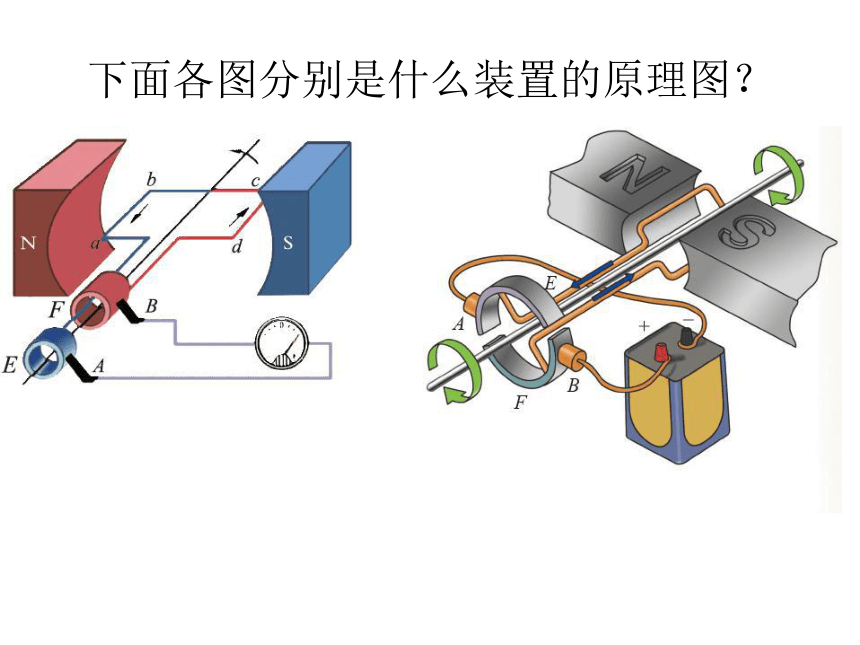

有关。应用：电动机应用：发电机下面各图分别是什么装置的原理图？

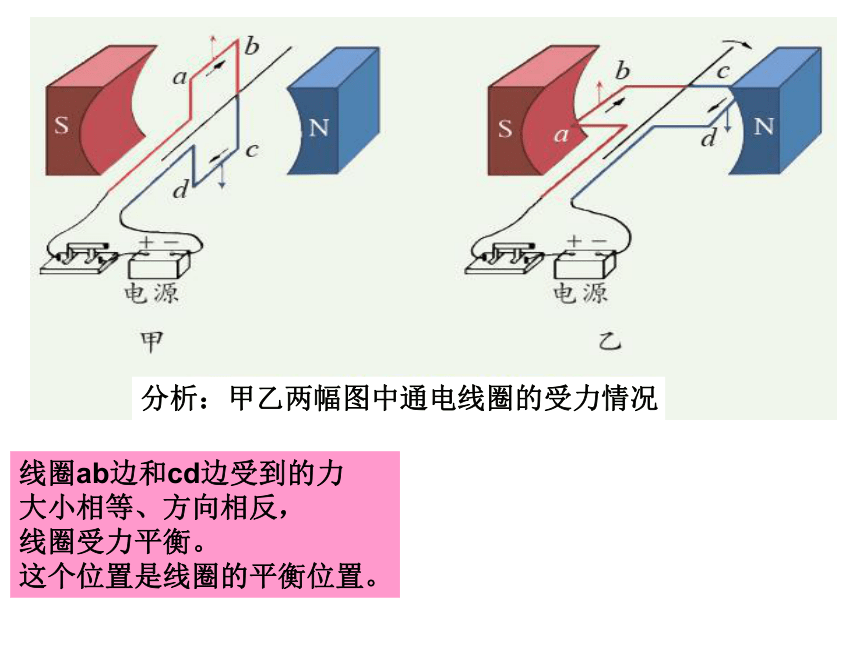

线圈ab边和cd边受到的力
大小相等、方向相反，
线圈受力平衡。

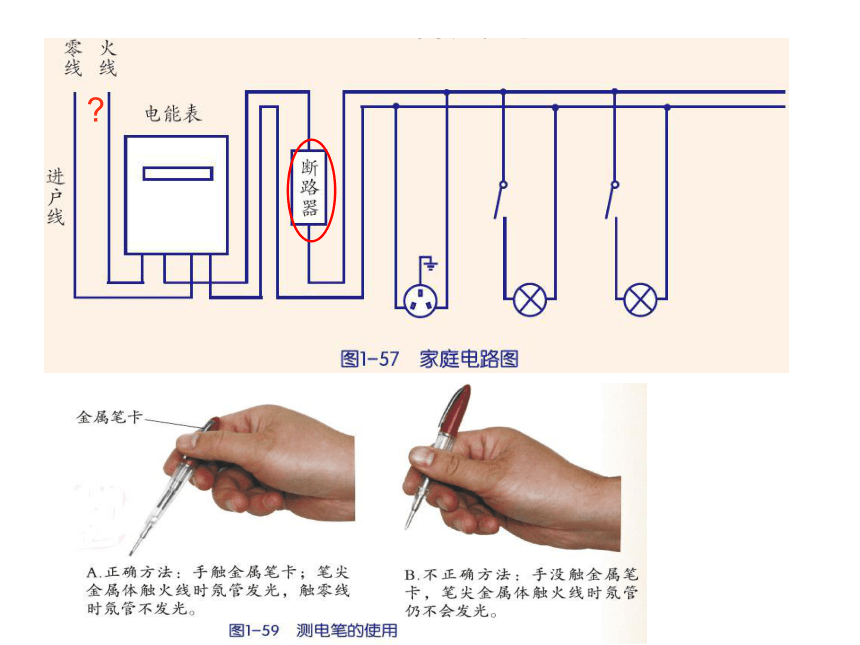

这个位置是线圈的平衡位置。分析：甲乙两幅图中通电线圈的受力情况?一般连接在火线上选用保险丝应使保险丝的额定电流
等于或稍大于电路中正常工作时
的电流。断路器上标有额定电流，
当流过断路器的电流超过
额定电流时，断路器会
自动断开，切断电路，
从而起到保护电路的作用?? 1．判断钢条是否带有磁性，下面方法正确的是 （ ）　A．用钢条靠近磁针，磁针被吸引，则钢条一定有磁性　B．用钢条靠近铁屑，铁屑被吸引，则钢条一定有磁性　C．观察钢条周围没有磁感线，则钢条无磁性　D．把钢条放入通电螺线管中，螺线管磁性加强，则钢条一定有磁 B练习： 2．通电螺线管两端的磁极性质决定于 （ ）A．螺线管匝数 　　　 B．电流方向C．螺线管内有无铁芯 D．电流强度　B 3．关于电磁铁的下列说法中，正确的是：（ ）
A．电磁铁是利用电流的磁场来工作的B．通过电磁铁的电流方向改变，磁性强弱也随之改变C．电磁铁的磁性强弱跟线圈匝数无关D．电磁铁的磁性强弱跟有无铁芯无关A 4．下列哪种电器是根据电磁感应现象制成的？（ ）
A.发电机 B.电动机C.电磁铁 D.电磁继电 A 5．产生感应电流的条件是 （ ）A．导体在磁场中做切割磁力线运动B．闭合电路的一部分导体在磁场运动C．闭合电路的一部分导体在磁场中做切割磁力线运动D．闭合电路在磁场中运动C 6．在描绘磁现象的各图中，哪个是错误的？ （ ）C7.如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置的关系的是( )。A B C DD8.停在高压输电线上的鸟不会触电，这
是因为（ ）
A、鸟是绝缘体
B、鸟的电阻大
C、鸟能耐高压
D、鸟只停在一根电线上，两爪间的电压小D9、闭合家庭电路中的电灯开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两端接线，发现测电笔氖管都发光，由此可以判断电路中 （　　）
A．火线断路
B．零线断路
C．灯泡灯丝断了
D．火线断路和零线断路都有可能 B10．如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，用测电笔测试A、B、C处时，发现三处都可使氖管发光，而测试D处时，氖管不发光，则故障可能是（ ）A.火线和零线间短路
B.零线与进户线断开
C. C、D之间断开
D.灯L灯丝断开B11.小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来。当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是（ ）
A．电视机烧坏了
B．电暖器烧坏了
C．空气开关断开了
D．灯丝烧断了C12、下列情况中，造成短路的情况是（ ）
　A．开关的两个接头相碰 B．插座的两个接头相碰
C．保险丝接在火线上 D．电灯泡灯丝断了，重新搭好B13．三孔插座上面有一个插孔E是和插头上的E接通的（ ）
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动
D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光　 A14．安装一台直流电动机模型，接入实验电路后能正常转动，如果分别作下述调整，哪一种做法不能改变直流电动机转动方向？ （ ）
A．对调直流电动机磁铁的两极 B．改变线圈中电流的方向
C．调节滑动变阻器，改变电流的大小 D．对调电源的正、负极 C16．如图所示，测电笔使用方法正确的是（ ）A.甲和丙 B.甲和乙
C.丙和丁 D.乙和丙A17．现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列正确的图是（ ）A18．下列关于家庭电路的火线和零线的说法中，正确的是( )。
A．火线就是电源的正极，零线就是电源的负极
B．正常情况下零线跟大地之间没有电压，人接触不会触电
C．火线跟大地的电压为220 V，人接触一定会触电
D．火线跟大地之间的电压为380 V，人同时接触火线和大地时会触电B19. 某同学站在干燥的木凳上检修家用电器，下列哪种操作是危险的 （ ）
A．一手握火线
B．一手握火线，另一手扶在水泥墙上
C．一手握零线
D．一手握零线，另一手扶在水泥墙上B20、如图，某电工检查电路故障时，发现开关闭合后，灯L不亮。用测电笔测试C、D处时，发现两处都能使氖管发光，而测试A、B处时，只是A点氖管发光，则故障可能是（　 　）
A、火线、零线短路 　　
B、零线没有接地
C、BC之间某处断路　　　
D、灯L短路(1)图甲实验证实了__________________
(2)图乙实验证实了__________________
__________________
(3)图丙实验证实了__________________ 通电导体周围存在磁场通电导体在磁场受到力的作用电磁感应现象第21题22、比较甲与乙可得出的结论是__________________
比较甲与丙可得出的结论是__________________ 通电导体周围存在磁场通电导体在磁场受到力的作用23、丹麦物理学家______________首先发现了电流表周围存在磁场，英国物理学家____________首先发出了电磁感应现象。 奥斯特法拉弟24、若两根棒互相吸引，可以断定
____________________________________；
若两根钢棒互相不吸引，可以断定
____________________________________ 乙有磁性，甲没有磁性。乙没有磁性，甲有磁性。第26题
（1）通过实验（a）和(b)说明，通电导线在磁场中的受力方向与 方向有关。
（2）通过实验（a）和(c)说明，通电导线在磁场中的受力方向与_______方向有关 电流磁场26、如图，三孔插座比两孔插座多的那个孔是跟__________连接的，当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路外，还把用电器的__________与__________连接起来。地外壳地第27题
（1）在图中标出电磁铁和永磁体的磁极；
（2）在图中的磁感线上标出箭头；
（3）标出图中小磁针的北极。NSSN29．家庭电路两根电源线，一根叫零线，另一根叫 ，火线和零线之间有 伏特的电压，火线和地之间也有 伏特的电压。火线22030．安全用的原则是
________________________________
人体安全电压一般是 伏。不接触低压电源，不靠近高压电源不超过36或：36伏以下31．图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他 _触电；用手接触电路中的B点，他 __触电(选填“会”或“不会”)。不会会32．如图所示，在棒上套一串磁环，上面三个环都悬浮着，
(1)为什么会出现这个现象？ ____________________
_____________________
(2）若最底下的磁环的底面是S极，试标出最上面磁环的极性.每一个相邻的在磁环两端都是同名磁极。S极S极(3)现代的磁悬浮列车就是利用 ，将车身托起，这就大大减少了摩擦阻力，使列车行驶速度达到每小时三百多公里。同名磁极互相排斥的原理33．如图是一种火警报警器原理图。
正常工作时，____________灯亮，电铃_______ （填响或不响）；当发生火警时，_________灯亮，电铃__________，从而达到报警的目的。 绿灯不响红灯响第34题（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它 ____的不同．
（2）通过比较a和b两种情况，可以证明_____________________________
（3）通过比较b和c两种情况，可以证明_____________________________．
（4）通过比较d中甲、乙两电磁铁，可以证明_________________________________________． 磁性强弱电磁铁通电则有磁性，断电则无磁性。电流越大，则电磁铁的磁性越强。在电流相同时，线圈匝数越多，则电磁铁的磁性越强。35. 小明安装了一盏白织灯，当他还未合上开关时，用测电笔测试灯头两根导线，两根导线都能使氖管发光，则故障可能是________________________零线断了36．如右图中，小磁针静止在马蹄形磁铁的两极之间，请你在图中画出磁铁的磁极和磁感应线的大致形状。． SN37．如右图所示，根据小磁针静止时N极的指向，标出磁感线的方向、电磁铁磁极的极性、导线中的电流的方向及电源的正负极．SN38.请根据图中小磁针静止时的指向，标出磁极的极性，并标磁感线的方向。SS39．根据下图中给出的电流方向，标出通电螺线管的N、S 极。SN40．如图所示电路中的小磁针可自由转动，当开关Ｓ闭合后，通电螺线管的极性如图所示（1）标出小磁针稳定后的Ｎ、Ｓ极；　
（2）标出电源的正负极．NS41．将右图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率用电器。42．在图中画出螺线管Ｂ上的绕线，要求通电后使图中的Ａ、Ｂ两个螺线管相互排斥．NSNS44．在图8中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N、S极。 NSNS45、直流电动机是利用_________________________________的原理工作的。为了使线圈能持续转动，必须给它安装______________，电动机是把___________能转化为__________能的机器。通电导线在磁场中受到力的作用换向器电能机械
