第一章 电与磁 单元测试提优卷（含答案）--2022-2023学年浙教版科学八年级下册

第一章电与磁单元测试提优卷
一．选择题（本题共15小题，共30分。每小题给出的四个选项中，只有一个选项正确，选对得2分）
1.教室里，当发现有人触电或电器设备着火时，正确的做法是（ ）
A. 立即用手将触电的人拉开 B. 立即切断电源
C. 立即用小刀将电线割断 D. 立即泼水灭火
2．根据图示装置探究的原理，可以制成下列哪种用电器（　　）
A．电水壶 B．电风扇
C．麦克风 D．电磁起重机
3．在如图所示的电路中，当开关S闭合时，根据螺线管附近小磁针静止时的指向可知(　　)
A．b端是通电螺线管的N极，d端是电源正极
B．a端是通电螺线管的N极，c端是电源正极
C．a端是通电缧线管的N极，c端是电源负极
D．b端是通电螺线管的N极，d端是电源负极
4．如图，两个相同的纺锤形磁铁由于磁极间相互吸引而紧紧贴在一起。下列各图能正确表示纺锤形磁铁周围的磁感线分布特点的是（　　）
A．B．C．D．
5．如图是分析发电机工作原理的剖面图，小圆圈“○”表示垂直于纸面、绕垂直纸面的轴转动的一根导线，它是闭合电路的一部分，当它在如图所示磁场中1、2、3、4位置按箭头方向运动时，会产生感应电流的是(　　)
A．1和2 B．1、2和3
C．1、3和4 D．2、3和4
6．我国自主研发的全球首段光伏高速公路在济南亮相，其路面下装有感应装置，电动汽车可在路上边跑边发电，其原理与下列实验相同的是（　　）
A．B．C．D．
7.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则( )
A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路
C. 电路的c、d间导线断路 D. 电路的a、b间导线断路
8.如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )
A. 甲图中测电笔的使用方法是错误的
B. 乙图中电路的接法是正确的
C. 丙图中有关家庭用电中电路的连接是错误的
D. 丁图中用湿手接触台灯的做法是正确的
9．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左、右两孔，氖管都发光，发现有一根保险丝熔断了。下列分析中，不合理的是（　　）
A．一定是零线上的保险丝熔断了
B．断开 S1、S2，再用测电笔检测三线插座的左、右两孔，氖管都发光
C．只断开 S1，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
D．只断开 S2，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
10．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的（　　）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成煤油温度计同样可以工作

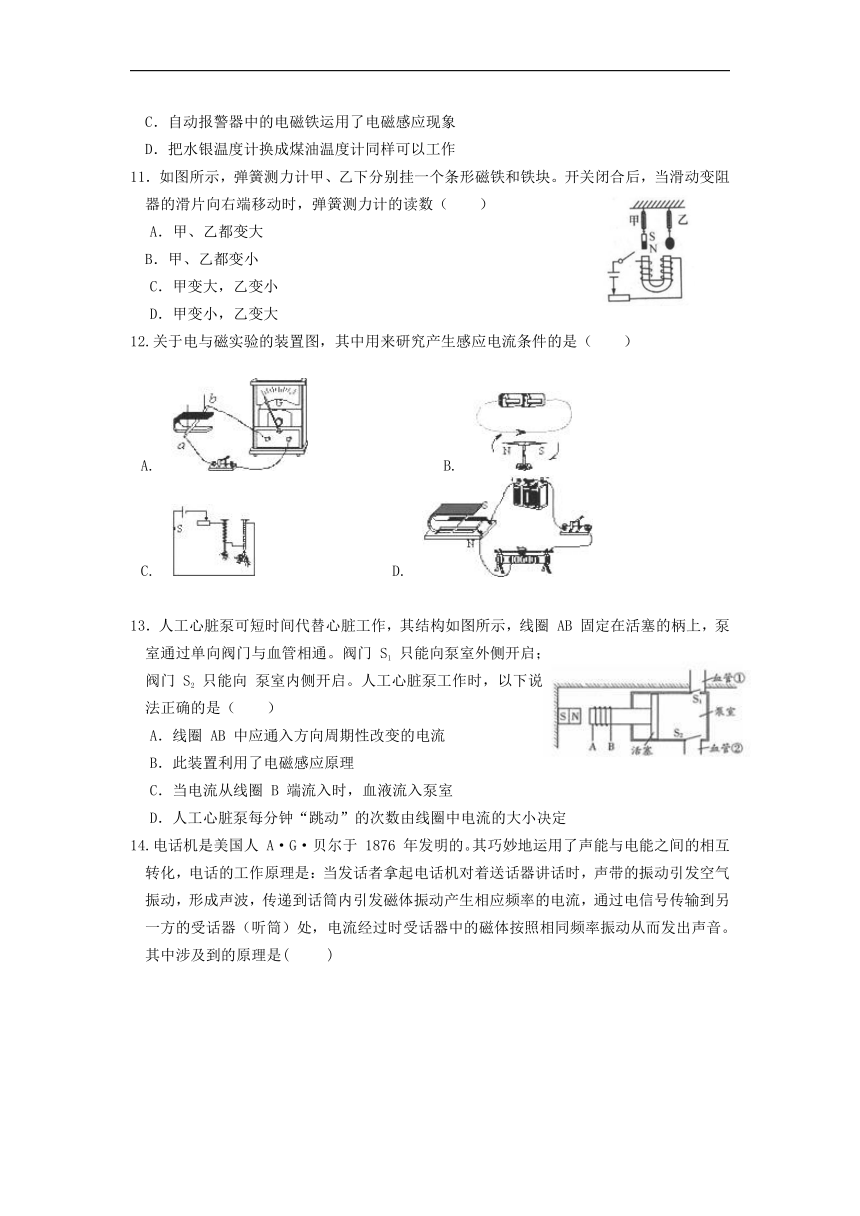

11．如图所示，弹簧测力计甲、乙下分别挂一个条形磁铁和铁块。开关闭合后，当滑动变阻器的滑片向右端移动时，弹簧测力计的读数（　　）
甲、乙都变大
B．甲、乙都变小
C．甲变大，乙变小
D．甲变小，乙变大
12.关于电与磁实验的装置图，其中用来研究产生感应电流条件的是（　　）
A. B.
C. D.
13．人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈 AB 固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门 S1 只能向泵室外侧开启；阀门 S2 只能向 泵室内侧开启。人工心脏泵工作时，以下说法正确的是（　　）
A．线圈 AB 中应通入方向周期性改变的电流
B．此装置利用了电磁感应原理
C．当电流从线圈 B 端流入时，血液流入泵室
D．人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

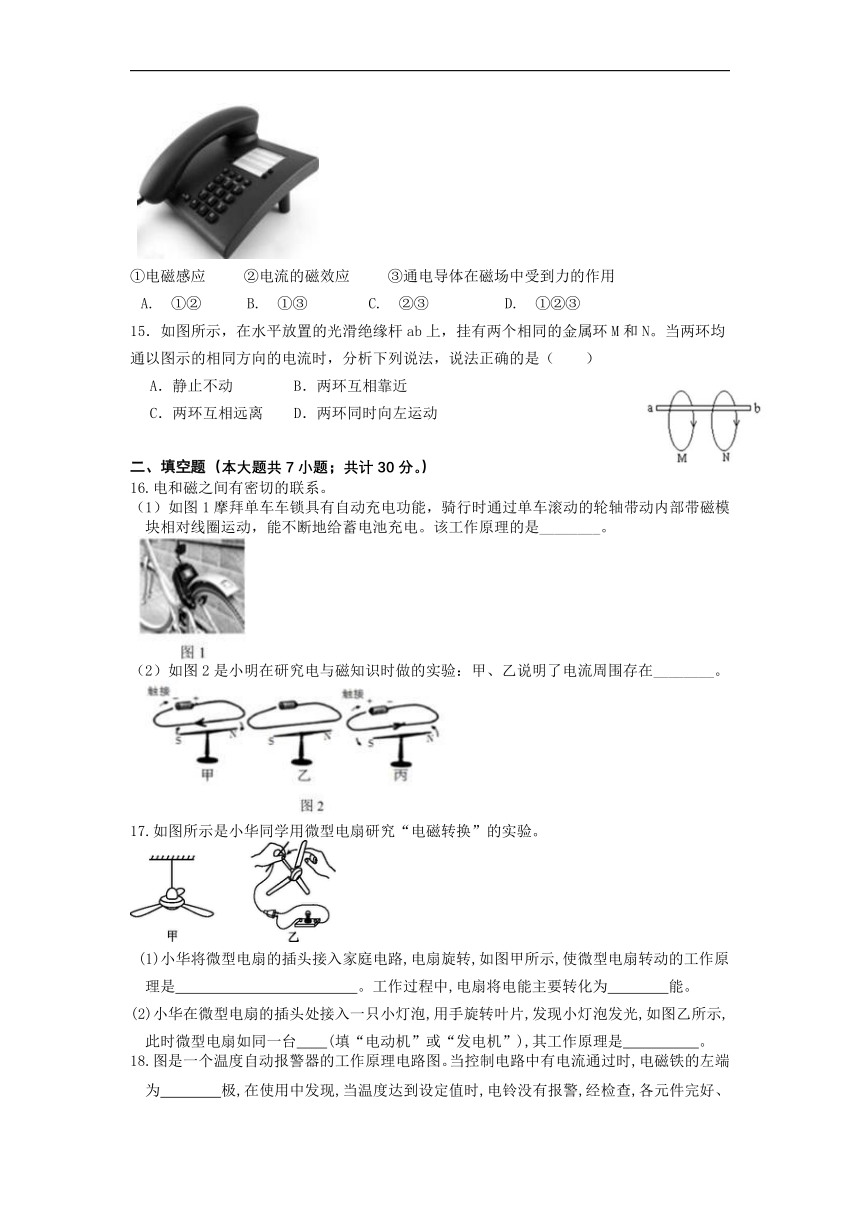

14.电话机是美国人 A·G·贝尔于 1876 年发明的。其巧妙地运用了声能与电能之间的相互转化，电话的工作原理是：当发话者拿起电话机对着送话器讲话时，声带的振动引发空气振动，形成声波，传递到话筒内引发磁体振动产生相应频率的电流，通过电信号传输到另一方的受话器（听筒）处，电流经过时受话器中的磁体按照相同频率振动从而发出声音。其中涉及到的原理是( )
①电磁感应 ②电流的磁效应 ③通电导体在磁场中受到力的作用
A. ①② B. ①③ C. ②③ D. ①②③
15．如图所示，在水平放置的光滑绝缘杆ab上，挂有两个相同的金属环M和N。当两环均通以图示的相同方向的电流时，分析下列说法，说法正确的是（　　）
A．静止不动 B．两环互相靠近
C．两环互相远离 D．两环同时向左运动
二、填空题（本大题共7小题；共计30分。）
16.电和磁之间有密切的联系。
（1）如图1摩拜单车车锁具有自动充电功能，骑行时通过单车滚动的轮轴带动内部带磁模块相对线圈运动，能不断地给蓄电池充电。该工作原理的是________。
（2）如图2是小明在研究电与磁知识时做的实验：甲、乙说明了电流周围存在________。
17.如图所示是小华同学用微型电扇研究“电磁转换”的实验。
(1)小华将微型电扇的插头接入家庭电路,电扇旋转,如图甲所示,使微型电扇转动的工作原理是　　　　　　　　　　　　。工作过程中,电扇将电能主要转化为　　　　能。
(2)小华在微型电扇的插头处接入一只小灯泡,用手旋转叶片,发现小灯泡发光,如图乙所示,此时微型电扇如同一台　　(填“电动机”或“发电机”),其工作原理是　　　　　。
18.图是一个温度自动报警器的工作原理电路图。当控制电路中有电流通过时,电磁铁的左端为　　　　极,在使用中发现,当温度达到设定值时,电铃没有报警,经检查,各元件完好、电路连接无误,则可能是因为　　　　　　　　　　(写一种即可)导致工作电路没有接通。
19.如图所示是1825年年轻的物理学家科拉顿做实验的装置图,为避免磁体对小磁针的作用,他把实验装置放在两个房间内,他在乙房间把磁体放入线圈的过程中,以磁体为参照物,线圈是　　　　(填“运动”或“静止”)的,这时科拉顿跑到甲房间再观察小磁针,发现小磁针　　　　(填“不动”或“转动”),原因是　 　　　　　　　　。乙房间出现的电磁现象在物理学上称为　　　　　　　现象。
20.两根平行导线通电后,会出现如图18甲所示的现象(图中实线、虚线分别表示通电前、后的情况)。由此可以推断:在图乙所示的电路中,当开关S闭合时,螺线管的长度会
　　　　(填“变长”或“变短”,不考虑摩擦力)。你判断的依据:　 　。
21.如图是安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中A、B两处的电流不相等 (即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路。家庭照明电路电压是________伏，若人体电阻为10kΩ，触电时通过人体的电流为________ mA
22．把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”（如图甲），并将它全部放入铜质螺线管中（螺线管的铜线表面没有绝缘层），如图（乙）“小车”就能沿螺线管运动。图（丙）为图（乙）等效模型图的纵切面，螺线管产生的磁场对“小车”左端N极产生斥力，对右端N极产生引力，“小车”就能沿着螺线管向右运动。
（1）根据图乙中线圈周围磁场分布，画出螺线管中的电流方向。
（2）下列四辆“小火车”放入下图的线圈中，能向左运动的是　 　。
（3）要使“小车”运动速度增大，请提出一种方法：　 　。
三、探究题（共3题，24分）
23．小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）实验中，通过观察___________来判断电路中是否有感应电流。
（2）闭合开关，磁铁不动，导体棒沿左右方向运动时，电路中有感应电流；若导体棒不动，左右移动磁铁，电路中___________（选填“有”或“无”）感应电流。
（3）小明进一步猜想，感应电流的大小可能与导体运动速度有关。为了探究感应电流的大小与导体运动速度是否有关，他应进行的操作是___________。
24.现代家庭中用断路器来代替闸刀开关和保险丝。
（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的________（填“火”或“零”）线上。
（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号 材料 升高的温度（/℃） 原长（m） 伸长量（mm）
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
5 铝 10 2.00000 0.46
6 铝 30 1.00000 0.69
①从1、3（2、5或4、6）两组实验记录可以看出物体的伸长量与 ________有关。
②上图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是 ________（填“黄铜”或者“康铜”）。
25．发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）小芳无意间碰到导体ab，导体ab晃动起来，小明发现灵敏电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号 磁体摆放方向 ab运动方向 电流计指针偏转情况
1 N极在上 竖直上下运动 不偏转
2 水平向左运动 向右偏转
3 水平向右运动 向左偏转
4 N极在下 竖直上下运动 不偏转
5 水平向左运动 向左偏转
6 水平向右运动 向右偏转
比较第2、3次实验现象发现，产生的电流的方向跟___________有关；比较第3、6次实验现象发现，产生的电流的方向还跟___________有关。
（2）如果将灵敏电流计换成___________，可以探究磁场对通电导体的作用。
四．解答题（共2题，16分）
26．如图甲所示为一电磁秋千，当开关闭合后，秋千能往复摆动。图乙是小明设计的电磁秋千原理图。磁控开关内部装有干簧管，其由两个薄铁片和玻璃管组成。铁片的接触情况会随磁场的有无发生改变，如图丙所示。请结合材料说出铝棒能往复摆动的原因？
27．如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气的浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压U1为3伏且保持恒定，闭合开关S1、S2， 移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0．03安，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。（电磁铁线圈的阻值忽略不计）
（1）当报警器报警时，____灯亮。（选填L1或L2）
（2）该报警器要达到出厂预设值，滑动变阻器接入电路的阻值有多大____？
（3）某场地安装该报警器后，想在燃气浓度达到3%时就报警，该滑动变阻器滑片P应如何移动，请简述其中的科学原理____。
答案解析部分
一．选择题（本题共15小题，共30分。每小题给出的四个选项中，只有一个选项正确，选对得2分）
1．B 2．B 3．A 4．C 5．D
6．B 7．C 8．A 9．B 10.B
11．D 12．A 13．A 14．D 15．B
二、填空题（本大题共7小题；共计30分。）
16. （1）电磁感应
（2）磁场
17.(1)通电线圈在磁场中受力转动　机械
(2)发电机　电磁感应现象
18. S　控制电路电源电压太小(合理即可)
19.运动　不动　此时线圈已经停止切割磁感线 电磁感应
20.变短　螺线管上由于相邻导线中的电流方向都相同,相互吸引,故变短
21. 会；220；22
22．（1）
（2）C
（3）增强磁铁磁性或使螺线管的绕线更密集或增加电池电压以增大电流
三、探究题（共3题，24分）
23． 电流计指针是否偏转 有 控制磁体不变，让同一导体棒以不同的运动速度在磁场中沿相同方向做切割磁感线运动，观察电流表指针偏转幅度的大小
24.（1）火（2）材料；黄铜
25． 导体的运动方向 磁场方向 电源
四．解答题（共2题，16分）
26． 闭合开关以后，通电螺线管产生磁场，磁控开关闭合，此时铝棒中有电流通过，根据通电导体在磁场中受力的作用可知，铝棒摆动起来，远离磁场，磁控开关断开，此时铝棒中无电流通过，不受磁场力的作用，在重力作用下运动至磁场中，磁控开关再次闭合，铝棒重复之前的运动过程，所以电磁秋千往复摆动。
27．(1)报警器报警时，电磁铁A恰好能将衔铁B吸下，由电路图可知，L2灯亮。
(2)当燃气浓度达到4%时，根据图乙可知，气敏电阻的阻值为40Ω，由可知，此时电路的总电阻
因串联电路总电阻等于各部分电阻之和，所以滑动变阻器接入电路的阻值
(3)根据图乙可知，当燃气浓度达到3%时，气敏电阻接入电路的阻值变大，为保证报警时电路电流仍为0.03A，由可知，当电压一定时，需减小电路中的总电阻，因此调节滑片使滑动变阻器接入电路的阻值减小，故将滑片向下移动；因此当滑片向下移动一定距离后，燃气浓度达到3%，电路电流刚好为0.03A时，报警器报警。
