第2节电生磁(第一课时)

(共22张PPT)
知识回顾：
磁体能够吸引什么物质？
磁体共有几个磁极？
他们相互作用规律如何？
磁场中某点的磁场方向如何规定？
磁体在周围空间产生磁场，还有另外的方式产生磁场吗？
第2节 电生磁
奥斯特(1777～1851）
*

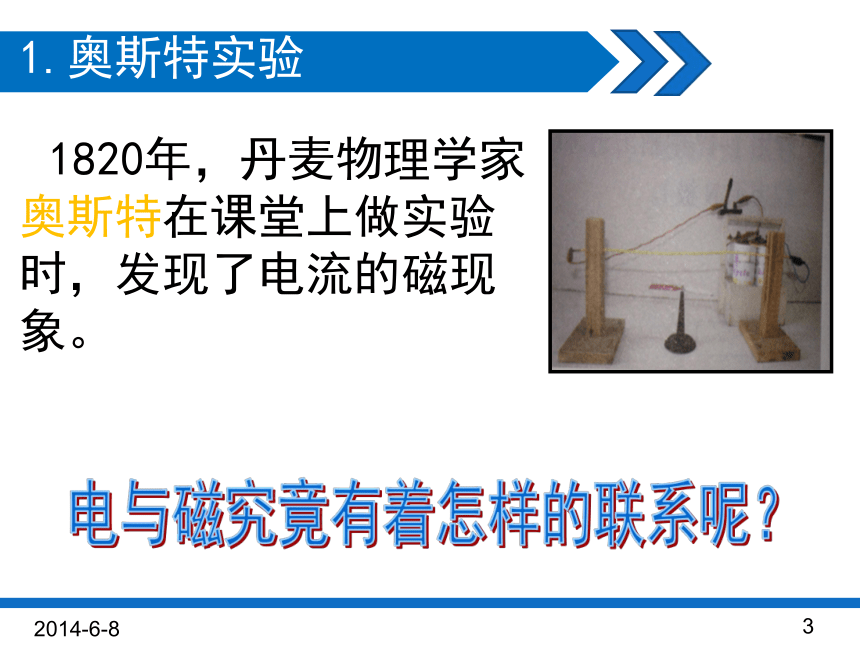

1.奥斯特实验
1820年，丹麦物理学家奥斯特在课堂上做实验时，发现了电流的磁现象。
2014-6-8
3
*

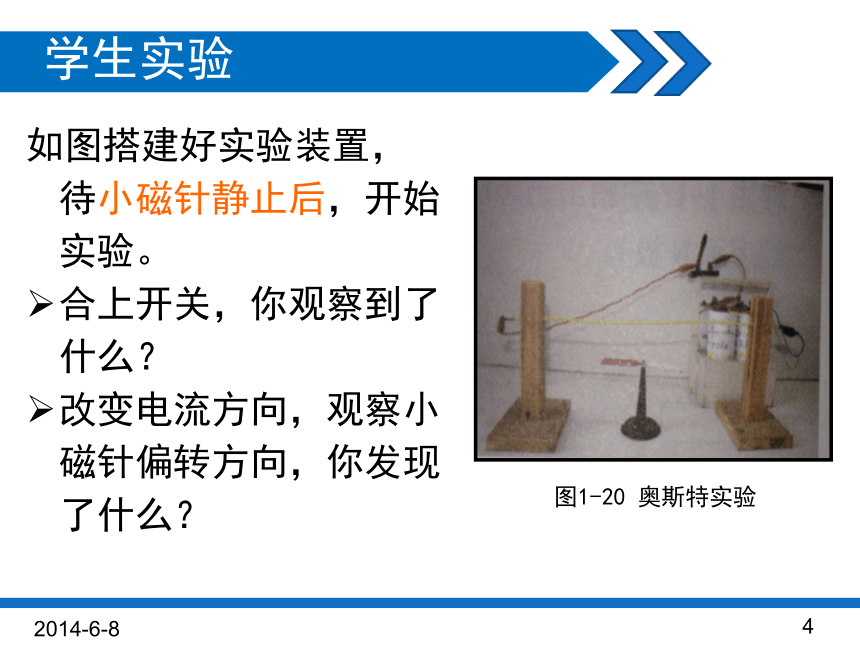

学生实验
如图搭建好实验装置，待小磁针静止后，开始实验。
合上开关，你观察到了什么？
改变电流方向，观察小磁针偏转方向，你发现了什么？
图1-20 奥斯特实验
2014-6-8
4
*

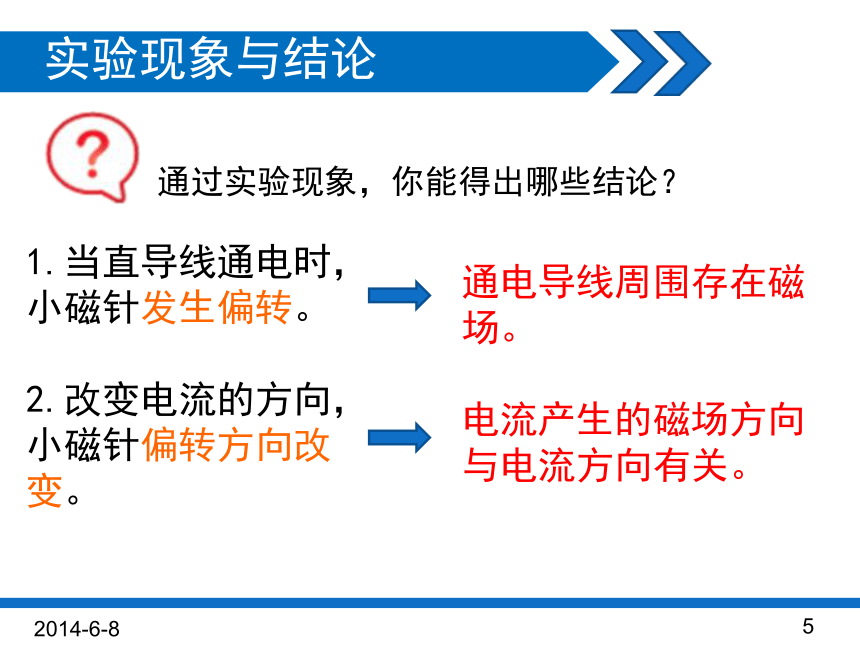

实验现象与结论
1.当直导线通电时，小磁针发生偏转。
2.改变电流的方向，小磁针偏转方向改变。
通过实验现象，你能得出哪些结论？
通电导线周围存在磁场。
电流产生的磁场方向与电流方向有关。
2014-6-8
5
*

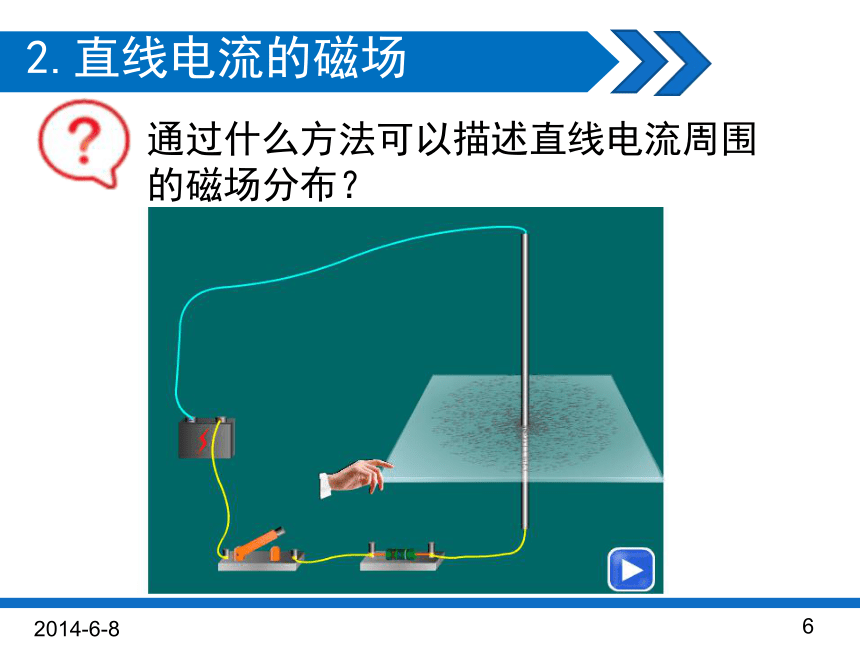

通过什么方法可以描述直线电流周围的磁场分布？
2.直线电流的磁场
2014-6-8
6
2.直线电流的磁场
直线电流周围的磁感线是环绕导线的同心圆，这些同心圆都在与导线垂直的平面内。
距离直线电流越近，磁场越强，反之越弱。
直线电流磁场分布规律：
2014-6-8
7

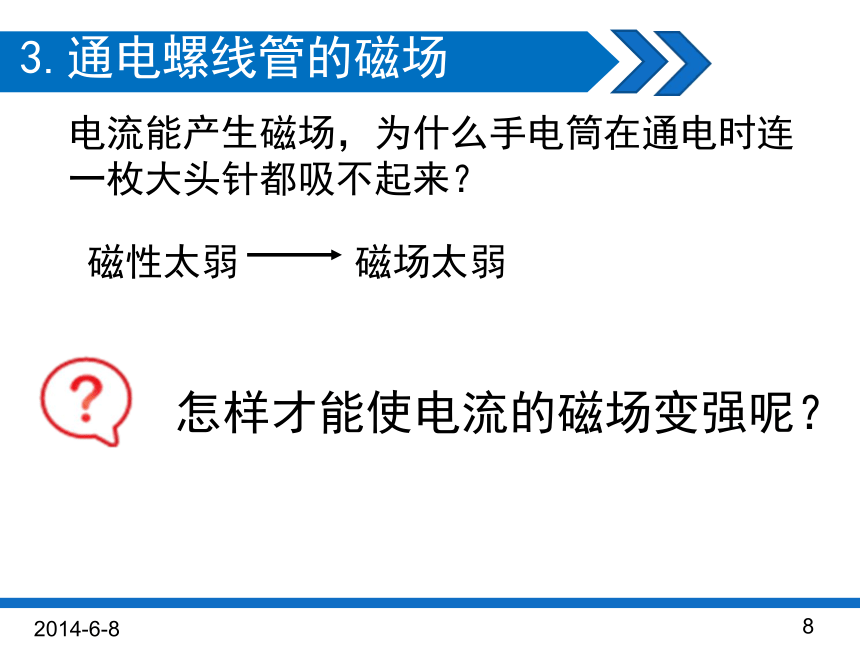

3.通电螺线管的磁场
电流能产生磁场，为什么手电筒在通电时连一枚大头针都吸不起来？
怎样才能使电流的磁场变强呢？
磁性太弱 磁场太弱
2014-6-8
8

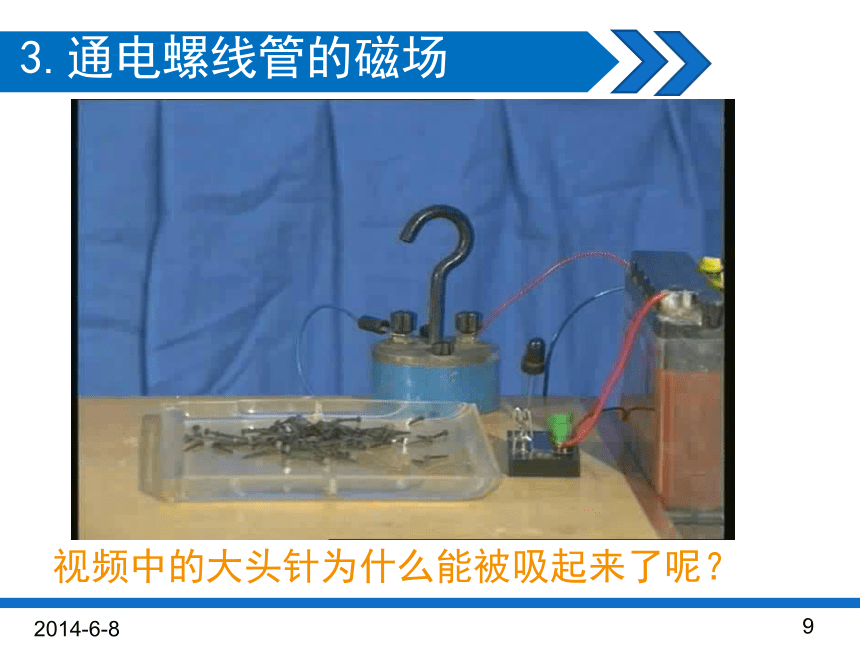

视频中的大头针为什么能被吸起来了呢？
3.通电螺线管的磁场
2014-6-8
9
*
将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
3.通电螺线管的磁场
2014-6-8
10
1.动手验证下，通电螺线管真的可以产生磁场吗？
图1-23 通电螺线管
现象：通电的螺线管能吸起大头针。
结论：通电螺线管周围存在磁场。
3.通电螺线管的磁场
2.在螺线圈中插入一根铁棒或一枚铁钉，再观察吸引大头针的现象。
现象：吸引的大头针更多了。
结论：插入铁芯后，磁性增强。
原因：因为铁芯在磁场中被磁化后相当于一根磁铁。
3.通电螺线管的磁场
通电螺线管周围的磁场分布
在穿过螺线管的有机玻璃板上均匀撒上铁屑，通电后轻敲玻璃板，观察铁屑的分布情况。
通电螺线管周围的磁场分布
比一比：通电螺线管的磁场分布更像哪个图？
条形磁体 U型磁体 没有放磁体
通电螺线管磁极方向
改变电流方向，通电螺线管的磁极方向会变吗
通电螺线管磁极方向
现象：改变电流方向，小磁针指向发生变化。
结论：通电螺线管的磁极方向与电流方向有关。
4.右手螺旋定则
通电螺线管磁场的判断:右手螺旋定则（安培定则）
判断螺线管磁极：
右手握螺线管，
四指顺着电流转，
大拇指指向是北极。
4.右手螺旋定则
右手螺旋定则能不能用于直线电流磁场方向的判断呢？
判断直线电流磁场方向：
右手握螺线管，
大拇指指向电流方向，
四指弯向磁场方向。
学以致用
　　2．判断螺线管中的电流方向：
N
S
S
N
N
S
　　1．判断下面螺线管中的N极和S极：
学以致用
3．根据小磁针静止时指针的指向，判断出电源的正负极。
电源
S
N
N
S
+
—
课堂小结
板书设计
第2节 电生磁
一.奥斯特实验
通电导线周围存在磁场。
磁场方向与电流方向有关。
二.直线电流的磁场
特点：环绕导线的同心圆
距离直线电流越近，磁场越强。
三.通电螺线管的磁场
通电螺线管
加上铁芯
电磁铁
磁性更强
特点：磁场分布与条形磁体相似。
四.右手螺旋定则
