第四节 地球的圈层结构

课件18张PPT。第四节 地球的圈层结构

猜一猜地心历险记地球的圈层结构1、我们如何了解地球内部信息？2、地球的内部结构是什么样？想一想？概念1、地震波 地震波的定义地震波的分类 地震波的特性概念：

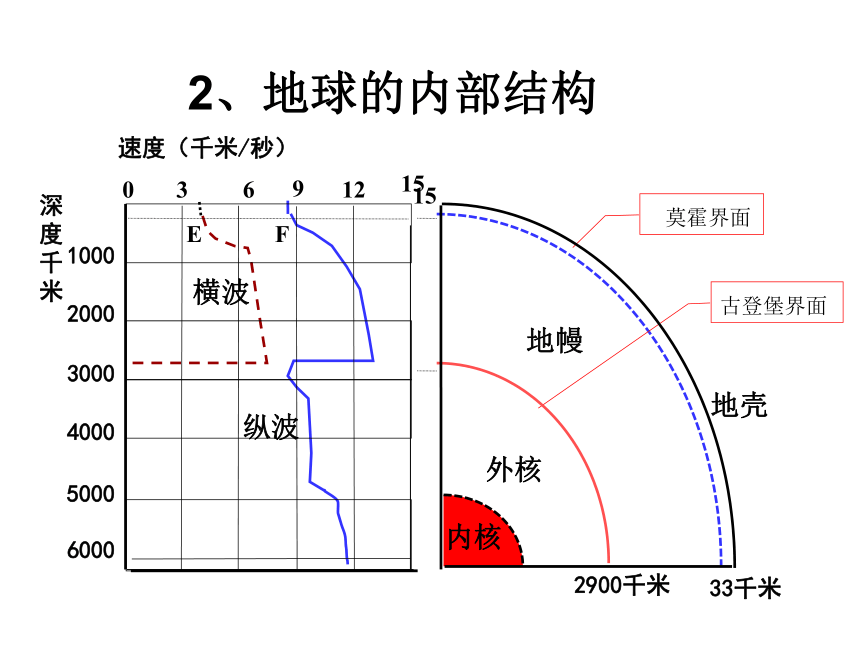

当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波即为地震波。2、地球的内部结构地幔地壳2900千米1533千米15内核外核在莫霍界面和古登堡界面，地震波波速突然发生了变化，这说明了什么问题？
据此推测地幔和地核的物质可能是什么状态？地幔: 横、纵波都能通过，物质状态可能是固态。地核: 横波消失，物质状态可能是液态说明物质状态可能发生了变化活动莫霍&古登堡莫霍界面
在地下约33千米处，在这个不连续面下，纵波和横 波的传波速度明显增加。
古登堡界面
在地下2 900千米处，在这里波横波完全消失， 纵波传播的速度突然下降。Copyright KB以莫霍界面和古登堡界面可以将地球内部划分为三个圈层：地壳、地幔、地核。更清楚~Copyright KB 地球的内部圈层结构示意图读图思考：
1、地壳、地幔（上、下）、地核（外、内）的深度范围？
2、地壳、地幔、地核的特点？
岩石圈：地壳和上地幔顶部（软流层以上），
由坚硬的岩石组成，厚度约60-120km。下
地
幔顶 部上 部下 部外
核1000Km2900Km地壳地幔地核内
核上
地
幔软流层33Km5100KmAB岩石圈＝A+B地壳地幔地核上地幔下地幔外核内核总结：①固态（由岩石构成的固体外壳）
②大陆地壳厚、海洋地壳薄，海拔越高，地壳越厚。
①固态
②上部存在一个软流层（可能是岩浆的发源地）
固态，温度、压力和密度都很大
思考、探究： 除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？ 火山喷发的物质温泉、热泉
遥感技术
其他
改进钻探技术
Copyright KB钻探技术火山爆发地壳运动地震波小资料：
世界上迄今最深的钻井为12km，不到地球半径的1/500；火山喷发能将地下几百米的岩浆泛到上层，但最深不过450km；地壳运动能掀起地下20~30km的物质到地球表层。岩 石 圈作业：请绘制地球内部圈层结构图，并标注各个圈层的特点。Thank you！谢谢观赏！
