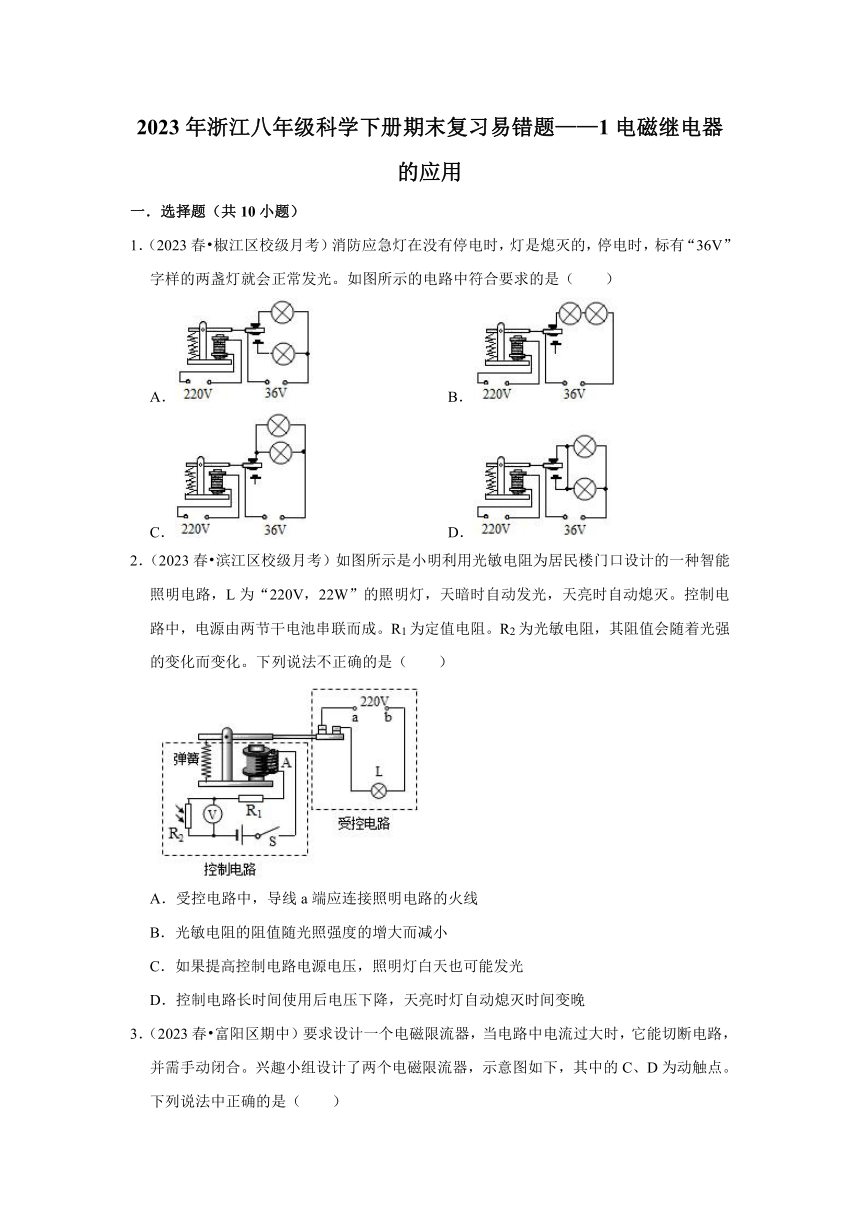

2023年浙江八年级科学下册期末复习易错题——1电磁继电器的应用（含解析）

2023年浙江八年级科学下册期末复习易错题——1电磁继电器的应用
一．选择题（共10小题）
1．（2023春 椒江区校级月考）消防应急灯在没有停电时，灯是熄灭的，停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　）
A． B．
C． D．
2．（2023春 滨江区校级月考）如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V，22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻。R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（　　）
A．受控电路中，导线a端应连接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．控制电路长时间使用后电压下降，天亮时灯自动熄灭时间变晚

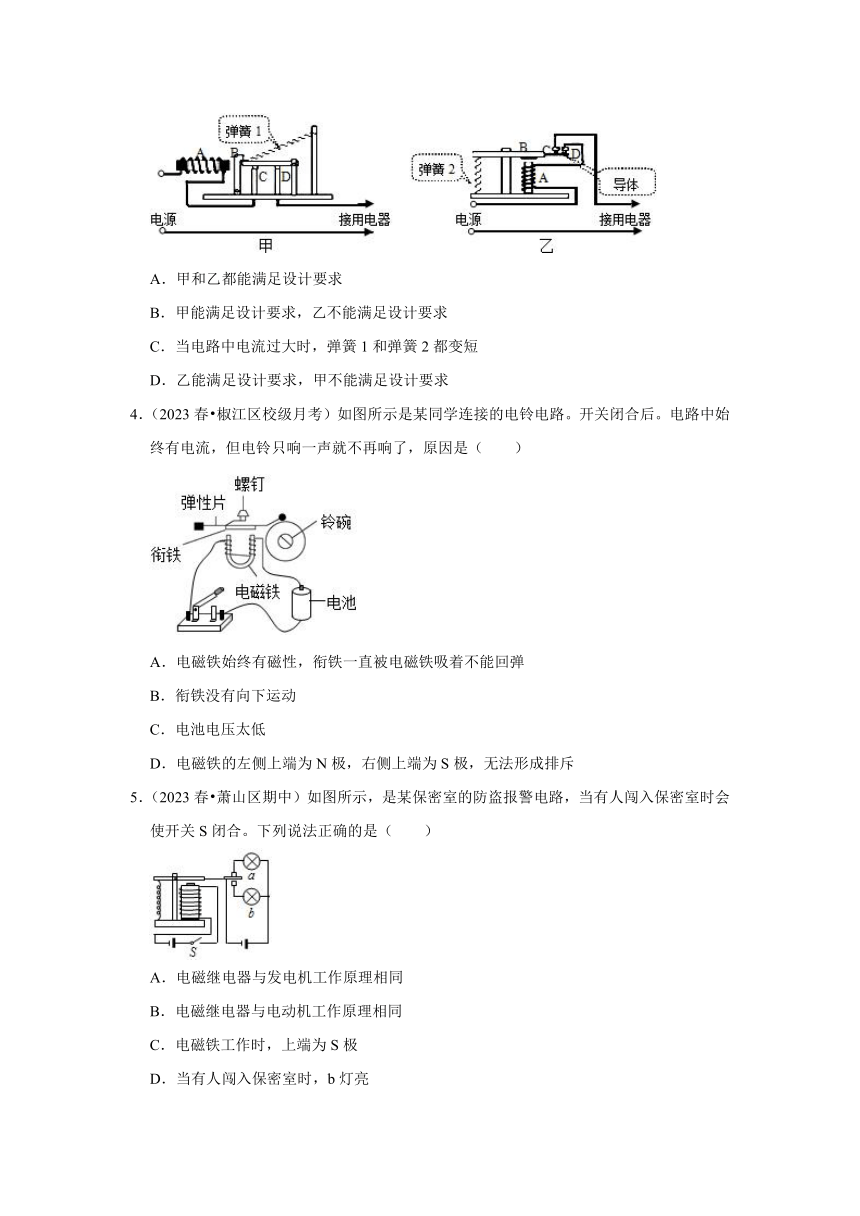

3．（2023春 富阳区期中）要求设计一个电磁限流器，当电路中电流过大时，它能切断电路，并需手动闭合。兴趣小组设计了两个电磁限流器，示意图如下，其中的C、D为动触点。下列说法中正确的是（　　）
A．甲和乙都能满足设计要求
B．甲能满足设计要求，乙不能满足设计要求
C．当电路中电流过大时，弹簧1和弹簧2都变短
D．乙能满足设计要求，甲不能满足设计要求
4．（2023春 椒江区校级月考）如图所示是某同学连接的电铃电路。开关闭合后。电路中始终有电流，但电铃只响一声就不再响了，原因是（　　）
A．电磁铁始终有磁性，衔铁一直被电磁铁吸着不能回弹
B．衔铁没有向下运动
C．电池电压太低
D．电磁铁的左侧上端为N极，右侧上端为S极，无法形成排斥
5．（2023春 萧山区期中）如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。下列说法正确的是（　　）
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时，b灯亮

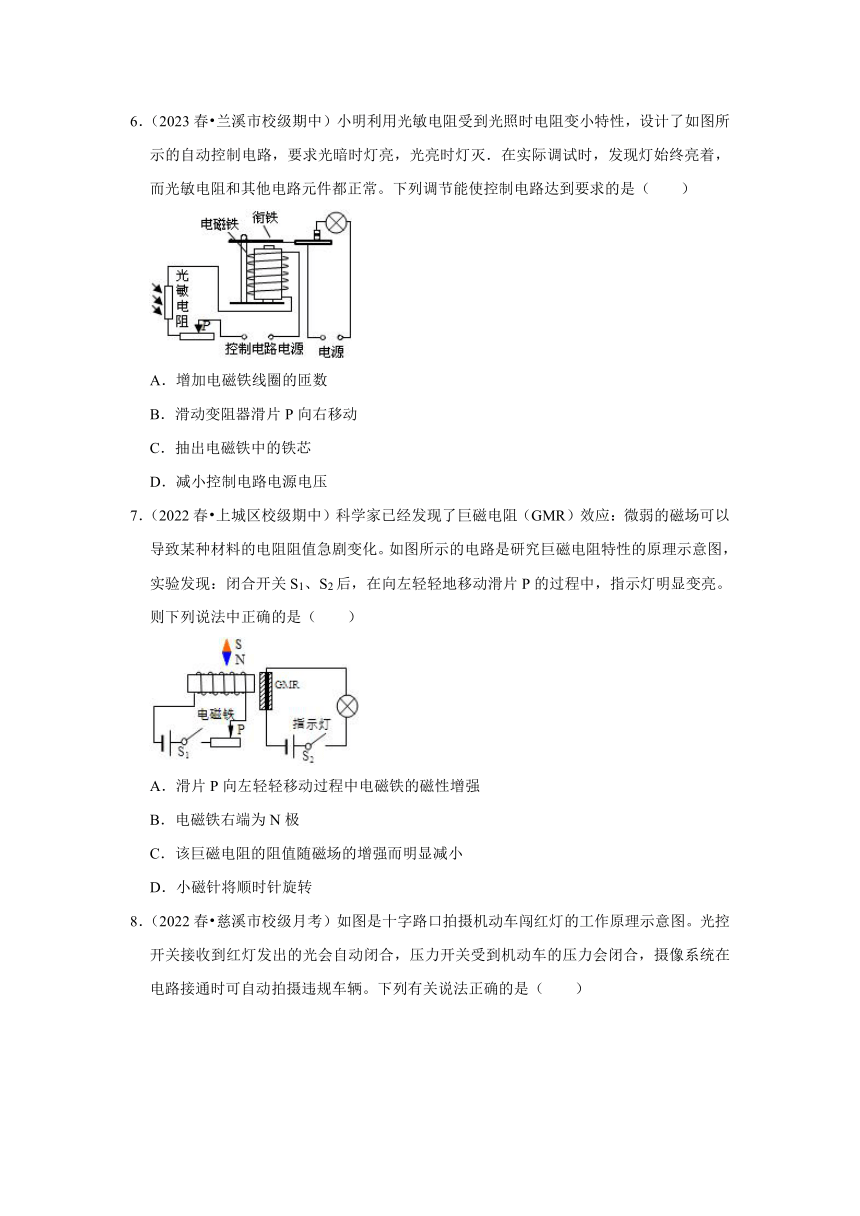

6．（2023春 兰溪市校级期中）小明利用光敏电阻受到光照时电阻变小特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（　　）
A．增加电磁铁线圈的匝数
B．滑动变阻器滑片P向右移动
C．抽出电磁铁中的铁芯
D．减小控制电路电源电压
7．（2022春 上城区校级期中）科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是（　　）
A．滑片P向左轻轻移动过程中电磁铁的磁性增强
B．电磁铁右端为N极
C．该巨磁电阻的阻值随磁场的增强而明显减小
D．小磁针将顺时针旋转

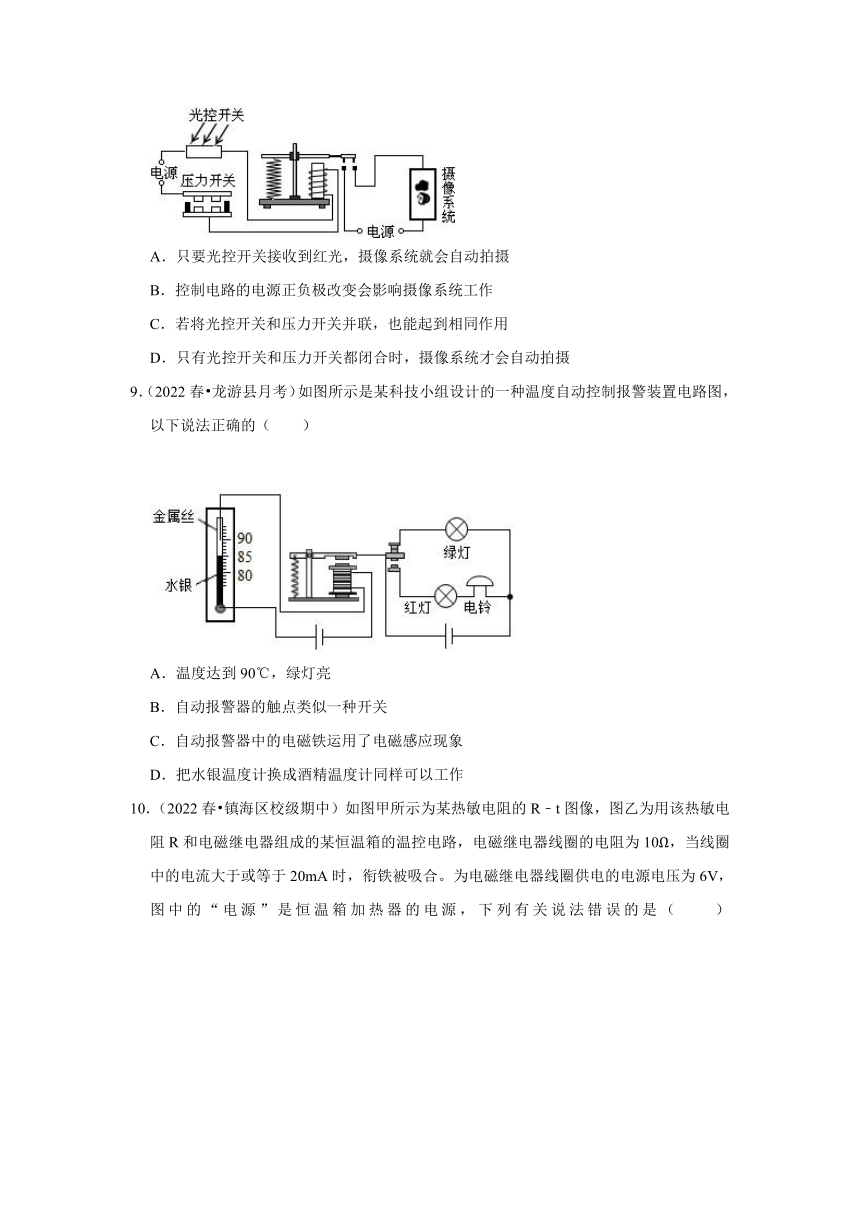

8．（2022春 慈溪市校级月考）如图是十字路口拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（　　）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．控制电路的电源正负极改变会影响摄像系统工作
C．若将光控开关和压力开关并联，也能起到相同作用
D．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
9．（2022春 龙游县月考）如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法正确的（　　）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成酒精温度计同样可以工作
10．（2022春 镇海区校级期中）如图甲所示为某热敏电阻的R﹣t图像，图乙为用该热敏电阻R和电磁继电器组成的某恒温箱的温控电路，电磁继电器线圈的电阻为10Ω，当线圈中的电流大于或等于20mA时，衔铁被吸合。为电磁继电器线圈供电的电源电压为6V，图中的“电源”是恒温箱加热器的电源，下列有关说法错误的是（　　）
A．当温度降低时，热敏电阻R的阻值增大
B．应该把恒温箱内的加热器接在C与D之间
C．要使恒温箱内的温度保持100℃，应将滑动变阻器R1接入电路的阻值调节为240Ω
D．为使恒温箱内的温度保持在更高的数值，滑动变阻器R1连入电路的阻值增大
二．填空题（共4小题）
11．（2023 乐清市模拟）商场里的电动扶梯（图甲），有人乘坐时运行速度快，无人乘坐时运行速度较慢，可以有效节约电能。
（1）小明在乘坐电动扶梯到达楼层时，未及时跨出而不慎摔倒。其原因是小明的脚停止了，但上半身仍具有向前运动的 　 　。
（2）根据所学知识，小明设计了图乙的模拟电路，R为力敏电阻，阻值随压力增大而减小。请结合题意，判断电动机M的放置位置（选“A”或“B”），并说明理由 　 　。
12．（2023春 义乌市月考）在“制作自动保温器”的项目化活动中，小明设计了如图所示自动保温电路图。其工作原理为：当工作电路接通电源，处于保温器内的电热丝工作，双金属片AB受热逐渐向一侧弯曲；当保温器内温度达到设定值时，双金属片（阻值忽略不计）与导体C接触，控制电路中衔铁被吸下，使得工作电路自动断开，电热丝停止加热。温度降低到一定值后，双金属片与C脱离，电热丝重新加热。
（1）当双金属片与导体C接触时，控制电路中的灯L发光情况是 　 　（选填“发光”或“熄灭”）。
（2）小明想提高自动保温器的设定温度，下列方法可行的是 　 　。
A．滑动变阻器滑片左移
B．减少电磁铁线圈匝数
C．减小控制电路的电压
D．将导体C适当远离双金属片
13．（2023 温州模拟）如图所示是小科设计的一种限流器原理图，当电流超过限制电流时，衔铁N被电磁铁M吸引过去，轻质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开，会自动切断电路。
（1）电流低于限制电流时，衔铁N对金属杆OA向下的力为F1，弹簧对金属杆OA向上的拉力为F2。则F1　 　F2（填“＜”、“＞”或“＝”）。
（2）要降低限制电流的大小时，滑片P向 　 　端移动（填“左”或“右”）。
14．（2023 鹿城区模拟）如图是学校电铃的工作电路示意图，磁铁A应选用 　 　（填“硬”或者“软”）磁性材料；通过电流的通断，可以控制电磁铁 　 　的有无。
三．作图题（共1小题）
15．（2023春 萧山区校级月考）超市的电动扶梯，有人乘时运行较快，无人乘时运行较慢。某同学想利用电磁继电器设计这样的电路，其中力敏电阻R0的阻值与所受压力的增大而减小。请将如图的工作电路连接完整。
四．计算题（共1小题）
16．（2022春 江山市校级月考）小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。
（1）当温度较低时，触点开关 　 　（填“接通”或“断开”）。
（2）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达多少摄氏度？
参考答案与试题解析
一．选择题（共10小题）
1．（2023春 椒江区校级月考）消防应急灯在没有停电时，灯是熄灭的，停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是（　　）
A． B．
C． D．
【解答】解：
A、由图知，没有停电时（即220V的电路接通），电磁铁有磁性，吸引衔铁，使下面的一只灯泡发光，故A错误；
B、由图知，右侧电路的电源电压为36V，而两盏灯的额定电压均为36V，要使外部电路停电时，两盏灯都能正常发光，则两盏灯应并联，而图中两盏灯串联，不能正常发光，故B错误；
C、由图知，没有停电时，电磁铁有磁性，吸引衔铁，上面的两只灯泡都不发光（即熄灭）；停电时，衔铁被弹簧拉起，上面两只并联的灯泡可以在36V的电压下正常发光，故C正确；
D、由图知，不管电磁铁是否具有磁性，该电路都是接通的，两只灯泡都发光，故D错误。
故选：C。
2．（2023春 滨江区校级月考）如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V，22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻。R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（　　）
A．受控电路中，导线a端应连接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．控制电路长时间使用后电压下降，天亮时灯自动熄灭时间变晚
【解答】解：
A、开关控制灯泡时，开关接在火线上，所以受控电路中导线a端应连接照明电路的火线，故A正确；
B、由题知，照明灯在天暗时发光，说明此时照明电路闭合，即衔铁上动触点与静触点接触，由图可知此时衔铁应被释放，则电磁铁的磁性减弱，说明控制电路中的电流变小，根据I可知控制电路中的电阻变大，即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以，该光敏电阻的阻值随光照强度的增大而减小，故B正确；
C、如果提高控制电路的电压，由欧姆定律可知，控制电路中的电流增大，在白天时，控制电路的电流很大，衔铁会被吸下，照明灯L不发光，且到晚上时，由于控制电路的电压高、电流大，也可能导致衔铁被吸下，照明灯L也可能不发光，故C错误；
D、控制电路长时间使用后电压下降，衔铁被吸下时的电流不变，根据I可知，电压变小，则在吸下衔铁时，R2的阻值变小，即光照强度变大，灯自动熄灭时间变晚，故D正确。
故选：C。
3．（2023春 富阳区期中）要求设计一个电磁限流器，当电路中电流过大时，它能切断电路，并需手动闭合。兴趣小组设计了两个电磁限流器，示意图如下，其中的C、D为动触点。下列说法中正确的是（　　）
A．甲和乙都能满足设计要求
B．甲能满足设计要求，乙不能满足设计要求
C．当电路中电流过大时，弹簧1和弹簧2都变短
D．乙能满足设计要求，甲不能满足设计要求
【解答】解：（1）在甲图中，当电路中电流过大时，电磁铁A的磁性增强，对衔铁B的吸引力增大，使衔铁B逆时针旋转失去对闸刀S的制动作用，弹簧1把闸刀S拉起后，弹簧1缩短（弹性势能已经转换为机械能），切断电流
（2）在乙图中，电流过大时，也能切断电路，但切断电路之后，电磁铁没有了磁性，弹簧2伸长，在弹簧拉力的作用下，开关又自动闭合，而甲图不能自动闭合，只有当检修完后，排除故障，人工合闸。
故B正确，ACD错误。
故选：B。
4．（2023春 椒江区校级月考）如图所示是某同学连接的电铃电路。开关闭合后。电路中始终有电流，但电铃只响一声就不再响了，原因是（　　）
A．电磁铁始终有磁性，衔铁一直被电磁铁吸着不能回弹
B．衔铁没有向下运动
C．电池电压太低
D．电磁铁的左侧上端为N极，右侧上端为S极，无法形成排斥
【解答】解：当开关闭合后，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时，打击铃碗，发出声音。此时电路始终接通，电磁铁始终吸引衔铁，衔铁不会回弹，所以小锤不能再重复打击铃碗，故A正确，BCD错误。
故选：A。
5．（2023春 萧山区期中）如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。下列说法正确的是（　　）
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时，b灯亮
【解答】解：
AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；
C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；
D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确。
故选：D。
6．（2023春 兰溪市校级期中）小明利用光敏电阻受到光照时电阻变小特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（　　）
A．增加电磁铁线圈的匝数
B．滑动变阻器滑片P向右移动
C．抽出电磁铁中的铁芯
D．减小控制电路电源电压
【解答】解：电磁继电器的主要部分是电磁铁，电磁铁的磁性强弱跟电流的大小、线圈的匝数的多少、是否有铁芯插入，要想在光亮时灯灭，一定要增大电磁铁的磁性。采取的方法是增大电流、增加线圈的匝数。
A、增加线圈的匝数增强电磁铁的磁性，故A符合题意；
B、滑动变阻器滑片向右滑动电阻连入电路中的长度增大，电流减小，磁性减弱，故B不符合题意；
C、抽出铁芯减弱电磁铁的磁性，故C不符合题意；
D、减小电源电压，电路中的电流减小，磁性减小，故D不符合题意。
故选：A。
7．（2022春 上城区校级期中）科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是（　　）
A．滑片P向左轻轻移动过程中电磁铁的磁性增强
B．电磁铁右端为N极
C．该巨磁电阻的阻值随磁场的增强而明显减小
D．小磁针将顺时针旋转
【解答】解：AC、当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而减小，故A、C正确；
BD、电流从电磁铁的右端流入，左端流出，利用安培定则判断电磁铁的左端为N极、右端为S极，由磁极间的相互作用可知，小磁针将逆时针旋转，故B、D错误；
故选：AC。
8．（2022春 慈溪市校级月考）如图是十字路口拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（　　）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．控制电路的电源正负极改变会影响摄像系统工作
C．若将光控开关和压力开关并联，也能起到相同作用
D．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
【解答】解：（1）分析题意可知，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，因此A和B两个选项的说法是错误的；
（2）分析可见，光控开关和压力开关是相互牵制，相互影响的，因此这两个开关只能串联，不能并联，所以C选项的说法也是错误的。
故选：D。
9．（2022春 龙游县月考）如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法正确的（　　）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成酒精温度计同样可以工作
【解答】解：A、当温度达到90℃时，温度计中的水银和金属丝接触，控制电路闭合，衔铁被吸引向下，则工作电路中，红灯会亮，电铃会响，绿灯不亮；
B、自动控制报警装置中应用了电磁继电器，电磁继电器本身就是一种开关；
C、电磁继电器的工作原理是：电流的磁效应，不是应用了电磁感应现象；
D、酒精属于绝缘体，当温度上升到温度计中的酒精和金属丝接触，控制电路也不能导通，而无法工作。
故选：B。
10．（2022春 镇海区校级期中）如图甲所示为某热敏电阻的R﹣t图像，图乙为用该热敏电阻R和电磁继电器组成的某恒温箱的温控电路，电磁继电器线圈的电阻为10Ω，当线圈中的电流大于或等于20mA时，衔铁被吸合。为电磁继电器线圈供电的电源电压为6V，图中的“电源”是恒温箱加热器的电源，下列有关说法错误的是（　　）
A．当温度降低时，热敏电阻R的阻值增大
B．应该把恒温箱内的加热器接在C与D之间
C．要使恒温箱内的温度保持100℃，应将滑动变阻器R1接入电路的阻值调节为240Ω
D．为使恒温箱内的温度保持在更高的数值，滑动变阻器R1连入电路的阻值增大
【解答】解：
A、由图甲可知，热敏电阻R的阻值随温度降低而增大，所以当温度降低时，热敏电阻R的阻值增大，故A正确；
B、当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在A、B端，故B错误；
C、由图像当温度达到100℃时，R＝50Ω，
当温度达到100℃时，加热电路就要断开，此时的继电器的衔铁要被吸合，即控制电路的电流要到达20mA，
根据欧姆定律可得，电路中的电流：I，即：0.02A，解得：R1＝240Ω，故C正确；
D、因为热敏电阻R的阻值随温度升高而减小，所以若恒温箱内的温度保持在更高的数值，热敏电阻的阻值更小，要使电路的电流不变，则滑动变阻器R1连入电路的阻值应增大，从而实现目标，故D正确。
故选：B。
二．填空题（共4小题）
11．（2023 乐清市模拟）商场里的电动扶梯（图甲），有人乘坐时运行速度快，无人乘坐时运行速度较慢，可以有效节约电能。
（1）小明在乘坐电动扶梯到达楼层时，未及时跨出而不慎摔倒。其原因是小明的脚停止了，但上半身仍具有向前运动的 　惯性　。
（2）根据所学知识，小明设计了图乙的模拟电路，R为力敏电阻，阻值随压力增大而减小。请结合题意，判断电动机M的放置位置（选“A”或“B”），并说明理由 　A；无人乘坐时，力敏电阻的阻值较大，通过电磁铁的电流较小，磁性较小，衔铁不会被吸下，此时R1与A串联接入电路中，根据串联电路的电阻关系可知，工作电路的电阻较小，通过电动机的电流较小，电动机转动较慢，所以A为电动机；有人乘坐时，人对力敏电阻的压力变大，力敏电阻的阻值变小，总电阻变小，根据欧姆定律可知，通过电磁铁的电流变大，电磁铁的磁性增强，会吸下衔铁，使得动触点与静触点2接触，此时B与A串联接入电路中，若B为导线，则通过A的电流较大，电动机转动较快　。
【解答】解：（1）小明在乘坐电动扶梯到达楼层时，小明的脚停止了，但上半身由于具有惯性，仍然会向前运动，所以小明会摔倒；
（2）R为力敏电阻，阻值随压力增大而减小；无人乘坐时，力敏电阻的阻值较大，通过电磁铁的电流较小，磁性较小，衔铁不会被吸下，此时R1与A串联接入电路中，根据串联电路的电阻关系可知，工作电路的电阻较大，通过电动机的电流较小，电动机转动较慢，所以A为电动机；有人乘坐时，人对力敏电阻的压力变大，力敏电阻的阻值变小，总电阻变小，根据欧姆定律可知，通过电磁铁的电流变大，电磁铁的磁性增强，会吸下衔铁，使得动触点与静触点2接触，此时B与A串联接入电路中，若B为导线，则通过A的电流较大，电动机转动较快。
故答案为：（1）惯性；（2）A；无人乘坐时，力敏电阻的阻值较大，通过电磁铁的电流较小，磁性较小，衔铁不会被吸下，此时R1与A串联接入电路中，根据串联电路的电阻关系可知，工作电路的电阻较大，通过电动机的电流较小，电动机转动较慢，所以A为电动机；有人乘坐时，人对力敏电阻的压力变大，力敏电阻的阻值变小，总电阻变小，根据欧姆定律可知，通过电磁铁的电流变大，电磁铁的磁性增强，会吸下衔铁，使得动触点与静触点2接触，此时B与A串联接入电路中，若B为导线，则通过A的电流较大，电动机转动较快。
12．（2023春 义乌市月考）在“制作自动保温器”的项目化活动中，小明设计了如图所示自动保温电路图。其工作原理为：当工作电路接通电源，处于保温器内的电热丝工作，双金属片AB受热逐渐向一侧弯曲；当保温器内温度达到设定值时，双金属片（阻值忽略不计）与导体C接触，控制电路中衔铁被吸下，使得工作电路自动断开，电热丝停止加热。温度降低到一定值后，双金属片与C脱离，电热丝重新加热。
（1）当双金属片与导体C接触时，控制电路中的灯L发光情况是 　熄灭　（选填“发光”或“熄灭”）。
（2）小明想提高自动保温器的设定温度，下列方法可行的是 　BCD　。
A．滑动变阻器滑片左移
B．减少电磁铁线圈匝数
C．减小控制电路的电压
D．将导体C适当远离双金属片
【解答】解：（1）当双金属片与导体C不接触时，灯泡、电磁铁、滑动变阻器串联接入电路中，此时通过灯泡有电流，灯泡会发光；当双金属片与导体C接触时，灯泡的两端被导线相连，灯泡被短路，所以灯泡熄灭；
（2）要想提高自动保温器的设定温度，则需要电热丝工作更长的时间，此时需要减小通过电磁铁的电流或使电磁铁的磁性减弱；
A、滑动变阻器滑片左移，滑动变阻器接入电路的电阻减小，总电阻减小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，故A错误；
B、电磁铁磁性的大小与线圈的匝数、电流的大小有关，所以可以减少电磁铁线圈匝数，使电磁铁的磁性减弱，故B正确；
C、减小控制电路的电压，根据欧姆定律可知，通过电磁铁的电流会变小，故C正确；
D、将导体C适当远离双金属片，当双金属片的温度较高时能与C接通，可提高自动保温器的设定温度，故D正确。
故选：BCD。
故答案为：（1）熄灭；（2）BCD。
13．（2023 温州模拟）如图所示是小科设计的一种限流器原理图，当电流超过限制电流时，衔铁N被电磁铁M吸引过去，轻质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开，会自动切断电路。
（1）电流低于限制电流时，衔铁N对金属杆OA向下的力为F1，弹簧对金属杆OA向上的拉力为F2。则F1　＜　F2（填“＜”、“＞”或“＝”）。
（2）要降低限制电流的大小时，滑片P向 　左　端移动（填“左”或“右”）。
【解答】解：（1）电流低于限制电流时，电路正常工作，此时OA不会被拉起，该装置处于平衡状态，此时弹簧对A的拉力的力臂要小于N对OA的力的力臂，根据杠杆的平衡条件可知，衔铁N对金属杆OA向下的力F1小于弹簧对金属杆OA向上的拉力F2；
（2）限流器由电磁铁和滑动变阻器这两条支路组成；
要降低限制电流的大小，即减小干路中的电流，而电磁铁的动作电流不变，根据并联电路的电流规律可知，应减小通过滑动变阻器的电流，结合欧姆定律可知应增大滑动变阻器接入电路中的电阻，所以滑片应向左移动。
故答案为：（1）＜；（2）左。
14．（2023 鹿城区模拟）如图是学校电铃的工作电路示意图，磁铁A应选用 　软　（填“硬”或者“软”）磁性材料；通过电流的通断，可以控制电磁铁 　磁性　的有无。
【解答】解：软磁性材料是磁化后外磁场撤去就去磁的物质，电铃上的电磁铁铁芯是利用软磁性材料制成的。
电磁铁通电时具有磁性，吸引小锤，断电时没有磁性，放开小锤；由于小锤击打铃碗，铃碗发生了振动，发出声音。因此通过电流的通断，可以控制电磁铁磁性的有无。
故答案为：软；磁性。
三．作图题（共1小题）
15．（2023春 萧山区校级月考）超市的电动扶梯，有人乘时运行较快，无人乘时运行较慢。某同学想利用电磁继电器设计这样的电路，其中力敏电阻R0的阻值与所受压力的增大而减小。请将如图的工作电路连接完整。
【解答】有人乘坐时，压力大，则力敏电阻的阻值小，根据欧姆定律可知，控制电路中的电流变大，电磁铁磁性增强，衔铁被吸下；工作电路中的电梯运行快，说明工作电路中的电流大，根据欧姆定律可知，电路中的电阻小，故应该只让电动机接入电路；
无人乘时，压力小，则力敏电阻的阻值大，根据欧姆定律可知，控制电路中的电流变小，电磁铁磁性减弱，衔铁被拉起；无人乘时运行较慢，说明工作电路中的电流小，根据欧姆定律可知，电路的总电阻大，则电动机和定值电阻串联，如图所示：
四．计算题（共1小题）
16．（2022春 江山市校级月考）小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。
（1）当温度较低时，触点开关 　接通　（填“接通”或“断开”）。
（2）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达多少摄氏度？
【解答】解：（1）温度较低时，由图乙R1的阻值随温度变化的关系曲线可知，热敏电阻的阻值较大，控制电路中的电流较小，电磁铁的磁性较弱，此时的衔铁不会被吸下来，根据图示的工作电路可知，加热丝所在的电路中触点开关接通；
（2）由题意可知，U＝6V，I＝30mA＝0.03A，根据欧姆定律可知，电路的总电阻：R总200Ω，
此时热敏电阻的阻值：R1＝R总﹣R2＝200Ω﹣150Ω＝50Ω，由图象知，热敏电阻的阻值为50Ω时，对应的温度为90℃。
答：（1）当温度较低时，触点开关接通；
（2）若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达90℃。
