第1章 电与磁 单元提优测试（含答案）

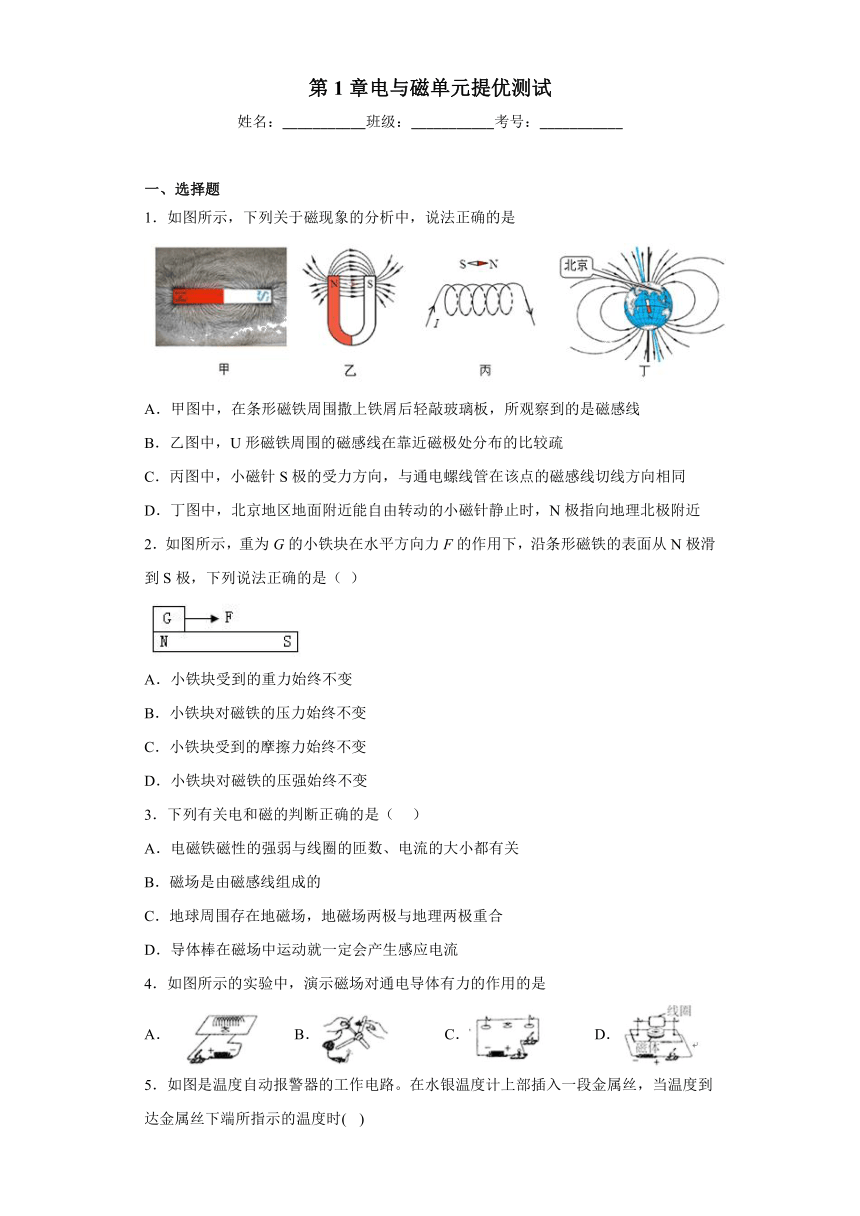

第1章电与磁单元提优测试
姓名：___________班级：___________考号：___________
一、选择题
1．如图所示，下列关于磁现象的分析中，说法正确的是
A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布的比较疏
C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相同
D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近
2．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，下列说法正确的是（ ）
A．小铁块受到的重力始终不变
B．小铁块对磁铁的压力始终不变
C．小铁块受到的摩擦力始终不变
D．小铁块对磁铁的压强始终不变
3．下列有关电和磁的判断正确的是（ ）
A．电磁铁磁性的强弱与线圈的匝数、电流的大小都有关
B．磁场是由磁感线组成的
C．地球周围存在地磁场，地磁场两极与地理两极重合
D．导体棒在磁场中运动就一定会产生感应电流
4．如图所示的实验中，演示磁场对通电导体有力的作用的是
A． B． C． D．

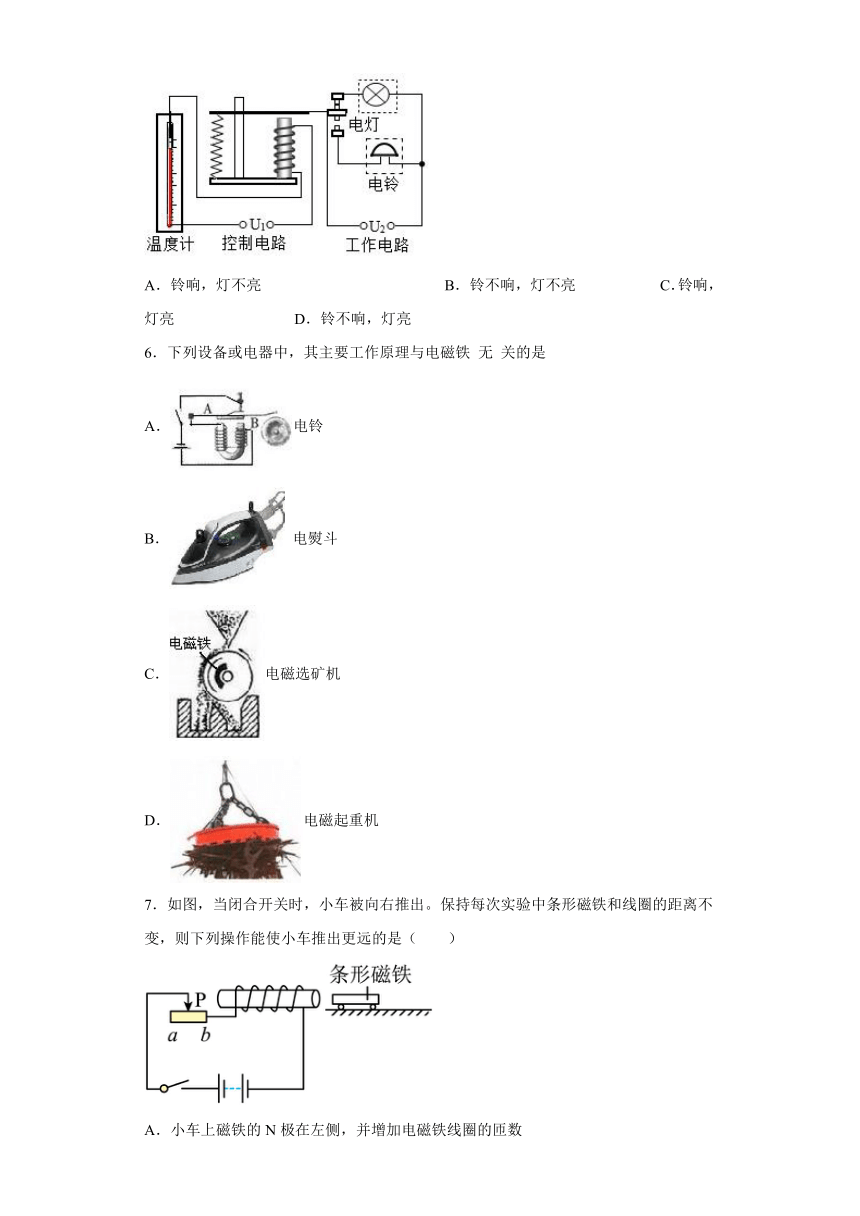

5．如图是温度自动报警器的工作电路。在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时( )
A．铃响，灯不亮 B．铃不响，灯不亮 C．铃响，灯亮 D．铃不响，灯亮
6．下列设备或电器中，其主要工作原理与电磁铁 无 关的是
A．电铃
B． 电熨斗
C．电磁选矿机
D．电磁起重机
7．如图，当闭合开关时，小车被向右推出。保持每次实验中条形磁铁和线圈的距离不变，则下列操作能使小车推出更远的是（　　）
A．小车上磁铁的N极在左侧，并增加电磁铁线圈的匝数

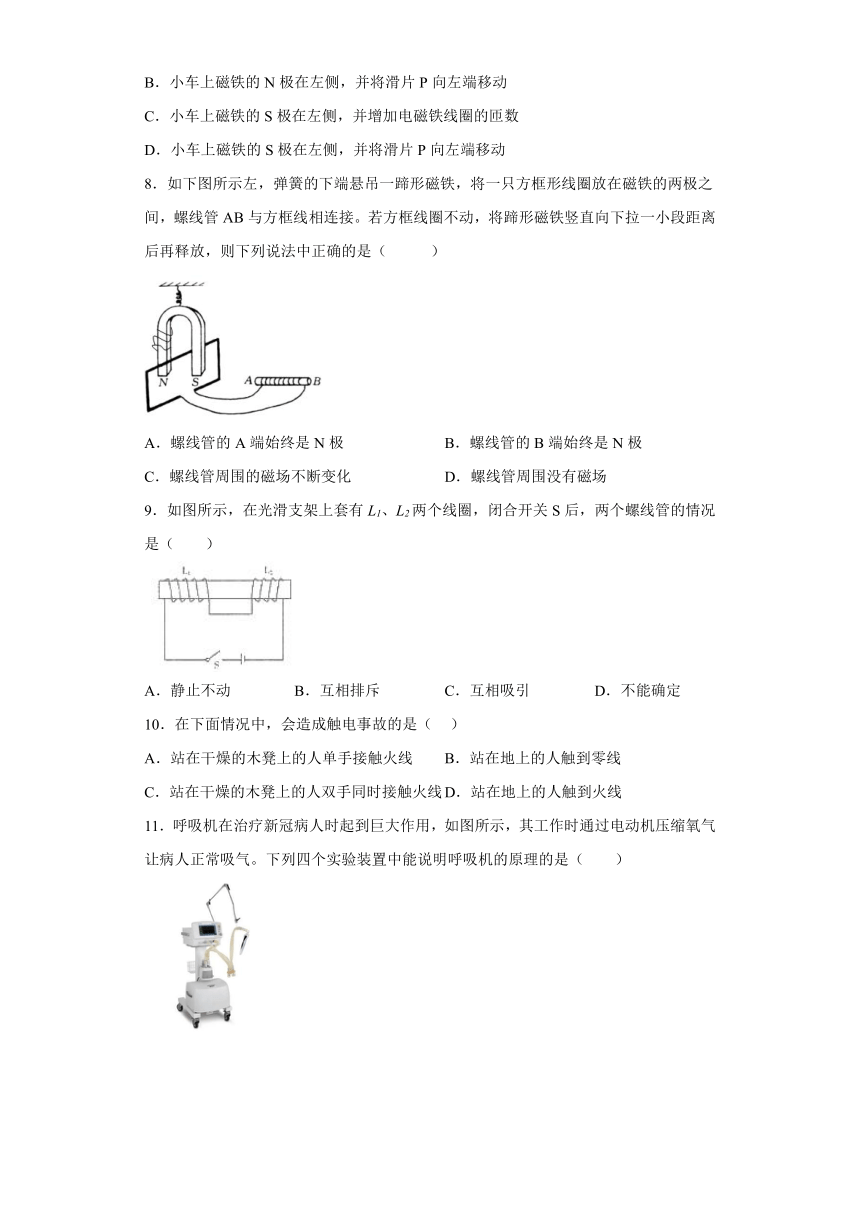

B．小车上磁铁的N极在左侧，并将滑片P向左端移动
C．小车上磁铁的S极在左侧，并增加电磁铁线圈的匝数
D．小车上磁铁的S极在左侧，并将滑片P向左端移动
8．如下图所示左，弹簧的下端悬吊一蹄形磁铁，将一只方框形线圈放在磁铁的两极之间，螺线管AB与方框线相连接。若方框线圈不动，将蹄形磁铁竖直向下拉一小段距离后再释放，则下列说法中正确的是（ ）
A．螺线管的A端始终是N极 B．螺线管的B端始终是N极
C．螺线管周围的磁场不断变化 D．螺线管周围没有磁场
9．如图所示，在光滑支架上套有L1、L2两个线圈，闭合开关S后，两个螺线管的情况是（ ）
A．静止不动 B．互相排斥 C．互相吸引 D．不能确定
10．在下面情况中，会造成触电事故的是（ ）
A．站在干燥的木凳上的人单手接触火线 B．站在地上的人触到零线
C．站在干燥的木凳上的人双手同时接触火线 D．站在地上的人触到火线

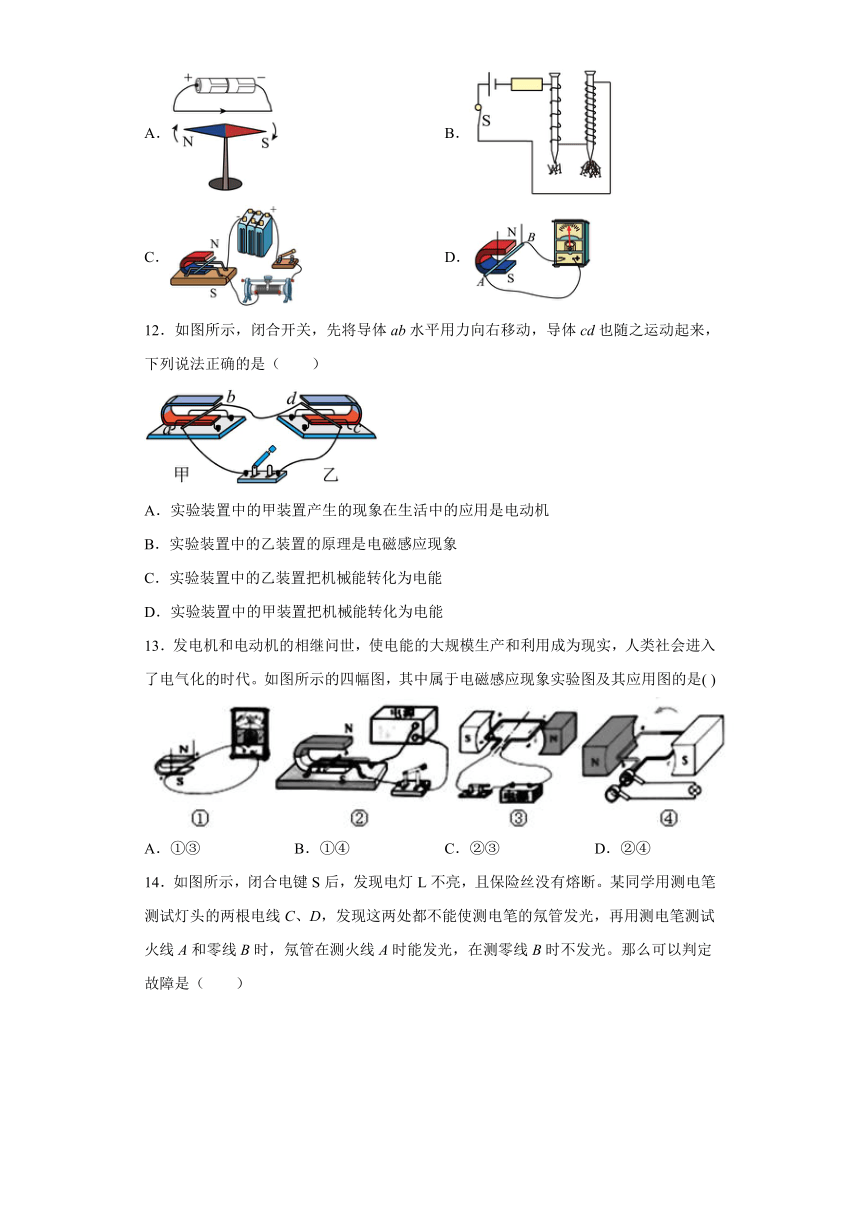

11．呼吸机在治疗新冠病人时起到巨大作用，如图所示，其工作时通过电动机压缩氧气让病人正常吸气。下列四个实验装置中能说明呼吸机的原理的是（　　）
A． B．
C． D．
12．如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，下列说法正确的是（　　）
A．实验装置中的甲装置产生的现象在生活中的应用是电动机
B．实验装置中的乙装置的原理是电磁感应现象
C．实验装置中的乙装置把机械能转化为电能
D．实验装置中的甲装置把机械能转化为电能
13．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是( )
A．①③ B．①④ C．②③ D．②④

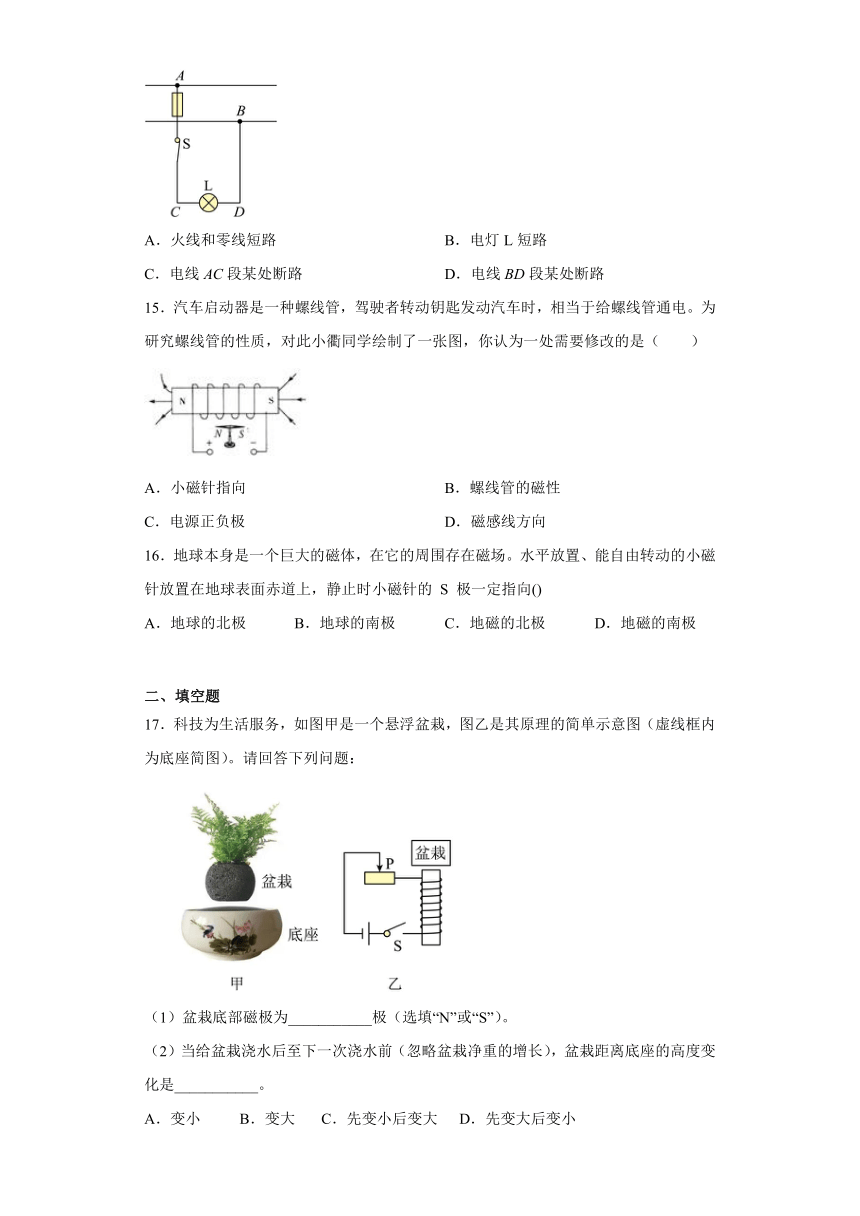

14．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都不能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是（　　）
A．火线和零线短路 B．电灯L短路
C．电线AC段某处断路 D．电线BD段某处断路
15．汽车启动器是一种螺线管，驾驶者转动钥匙发动汽车时，相当于给螺线管通电。为研究螺线管的性质，对此小衢同学绘制了一张图，你认为一处需要修改的是（　　）
A．小磁针指向 B．螺线管的磁性
C．电源正负极 D．磁感线方向
16．地球本身是一个巨大的磁体，在它的周围存在磁场。水平放置、能自由转动的小磁针放置在地球表面赤道上，静止时小磁针的 S 极一定指向()
A．地球的北极 B．地球的南极 C．地磁的北极 D．地磁的南极
二、填空题
17．科技为生活服务，如图甲是一个悬浮盆栽，图乙是其原理的简单示意图（虚线框内为底座简图）。请回答下列问题：
（1）盆栽底部磁极为___________极（选填“N”或“S”）。
（2）当给盆栽浇水后至下一次浇水前（忽略盆栽净重的增长），盆栽距离底座的高度变化是___________。
A．变小 B．变大 C．先变小后变大 D．先变大后变小
18．如图为电动机的原理示意图，请回答以下问题。
（1）甲乙丙三幅图中，线圈处于平衡位置的是________。
（2）通电后，图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中cd段导线所受磁场力的方向_____，为了让通电线圈持续同向转动，需要增加什么装置________。
19．通电导体在磁场里___________的作用，其方向跟___________方向和___________方向有关。
20．家里某用电器发生短路，熔丝立即熔断，用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：当S闭合后，再分别闭合S1、S2 ，若L0发出暗红色的光（发光不正常），说明L1________；若L0正常发光，说明L2________（都填“正常”、“短路”或“断路”）
21．电动机是利用___________（选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应现象”）工作的。如图所示，如果要改变电动机的转动方向，可以通过改变线圈内电流的方向来实现，这个装置叫___________（填电动机的结构名称）。图中的线圈所在的位置___________（选填“是”或“不是”）平衡位置，此时线圈由于___________会继续转动，从而越过此位置。
22．小明自制了一个带有电磁铁的木船模型（如图所示）。将它放入水中漂浮，船头指向东。闭合开关S，电磁铁的A端为N极；电磁铁由于受到_____的作用，船头会指向_____。
三、探究题
23．科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示。当推动A轮转动时, 其它3个轮会随之转动。若A轮磁体外侧是N极，则B轮磁体外侧是____________极。如果A轮顺时针转动，C轮将____________（选填“顺”或“逆”，下同）时针转动，D轮将____________时针转动。
24．小科在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置。闭合开关后，导体棒ab、灵敏电流计、开关、导线组成闭合回路。
（1）实验中，通过观察___________来判断电路中是否有感应电流。
（2）实验中，小明发现每次电流计指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。小明猜想可能与导体切割磁感线运动速度有关，因为他认为速度越大，动能越大，转化成的电能就越多。为了验证自己的猜想，他利用装置进行实验，足够大的磁体放在水平面上，驱动装置使导体ab沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做___________（填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：磁场强弱相同，导体切割磁感线运动速度越大，感应电流的大小___________。
实验次数 1 2 3 4 5 6
速度/ 1 2 3 4 5 6
电流/ 2.0 3.8 6.0 8.3 10.5 12.1
（3）如果将灵敏电流计换成___________，可以观察磁场对通电导体的作用。
25．小波在探究“通电螺线管的外部磁场”实验中，设计了如图甲所示的电路。
（1）可通过观察________来判断通电螺线管的磁极；
（2）如图乙所示是通电螺线管周围的有机玻璃板上的小磁针指向状态，观察可知通电螺线管的外部磁场与________的磁场相似；
（3）小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从2换到1上时，调节滑动变阻器的滑片P，观察电流表示数及吸引的回形针数目，此时调节滑动变阻器直到________为止，来研究通电螺线管的磁场强弱与________的关系。
四、简答题
26．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来。这是为什么？
___
27．条形磁体旁的小磁针静止时所指的方向如图所示。试标出条形磁体的N、S极和磁感线的方向．
试卷第1页，共3页
参考答案：
1．D
2．A
3．A
4．D
5．A
6．B
7．C
8．C
9．B
10．D
11．C
12．D
13．B
14．C
15．A
16．C
17． N B
18． 乙 换向器
19． 会受到力 电流 磁场
20． 正常 短路
21． 磁场对电流的作用 换向器 是 惯性
22． 地磁场 南
23． N 逆 顺
24． 灵敏电流计指针是否偏转 匀速 越大 电池
25． 小磁针的N极指向 条形磁体 电流表示数与原来相同 线圈匝数
26．见解析
27．
