3.3由三视图描述几何体2

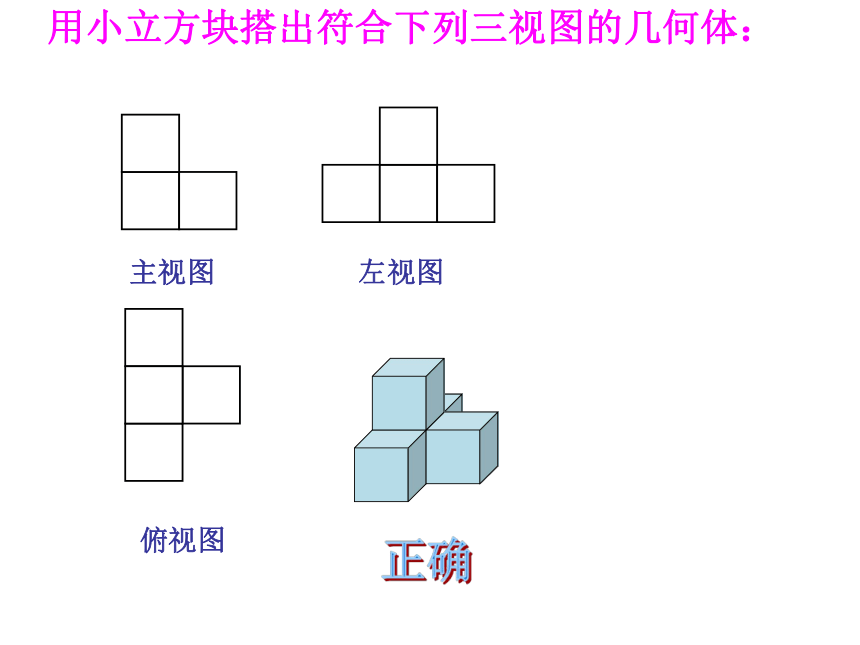

课件19张PPT。主视图左视图俯视图如图，请你快速画出它的三视图（草图）用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图正确3.4 由三视图描述几何体 你能从下面 (图3-22) 所给的三视图中推断出它们分别表示什么几何体吗?(3)(2)(1)(4)图3-22下面所给的三视图表示什么几何体?直四棱柱下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体? 从图上看出有五个面的面积可以直接求出,关键只要求出另个侧面的面积就行了,怎样求呢? 已知一个几何体的三视图如图3-23所示,描述该几何体的形状,量出三视图的有关尺寸,并根据已知的比例求出它的侧面积(精确到0.1cm2)例图3-23图3-24长方体·圆锥这是一个立体图形的三视图，你能说出它的名称说一说这是一个立体图形的三视图，你能说出它的名称圆柱四棱锥主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图 用6个相同的小方块搭成一个几何体,它的俯视图如图3-25所示.则一共有几种不同形状的搭法(你可以用实物模型动手试一试)?你能用三视图表示你探究的结果吗?图3-25 探究活动做一做：由几个相同的小立方块搭成的几何体的俯视图如图所示。方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图。 下图是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出它几何体的主视图、左视图.主视图左视图1.一个几何体的三个视图都是全等的正方形, 则这个几何体是______.2.一个几何体的三视图都是半径相等的圆,则这个几何体是_______.3.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.4.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.(第3题)(第4题)立方体球直五棱柱,底面是五边形直三棱柱作业:
作业本
