平面直角坐标系

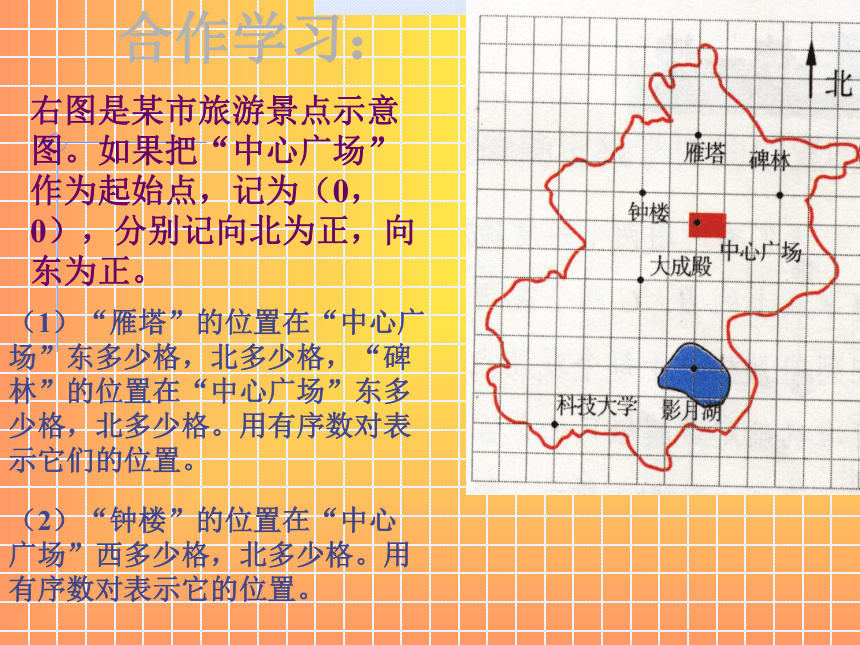

课件12张PPT。6.2平面直角坐标系合作学习：右图是某市旅游景点示意图。如果把“中心广场”作为起始点，记为（0，0），分别记向北为正，向东为正。（1）“雁塔”的位置在“中心广场”东多少格，北多少格，“碑林”的位置在“中心广场”东多少格，北多少格。用有序数对表示它们的位置。（2）“钟楼”的位置在“中心广场”西多少格，北多少格。用有序数对表示它的位置。

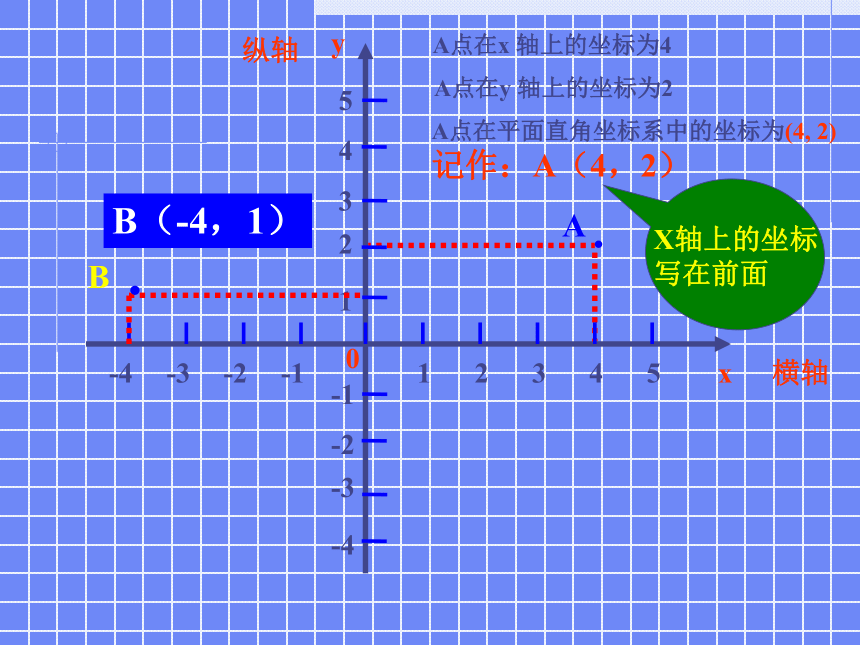

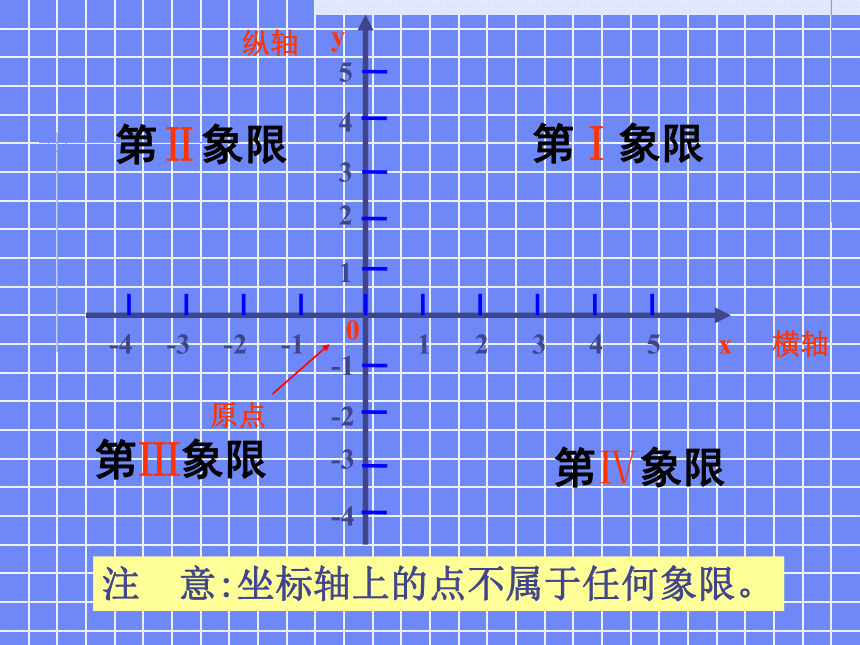

第Ⅰ象限第Ⅳ象限第Ⅲ象限第Ⅱ象限注 意:坐标轴上的点不属于任何象限。·AA点在x 轴上的坐标为4A点在y 轴上的坐标为2A点在平面直角坐标系中的坐标为(4, 2)

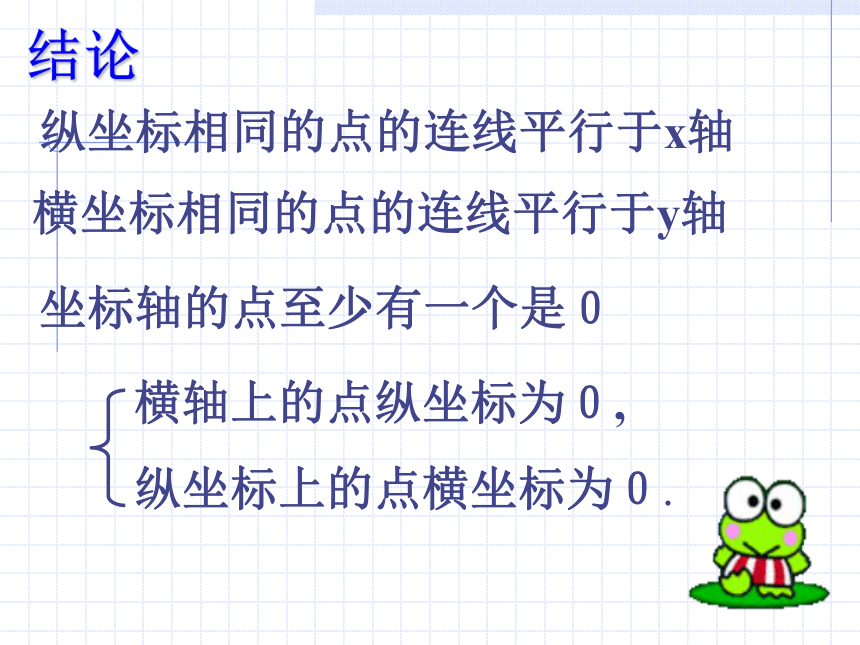

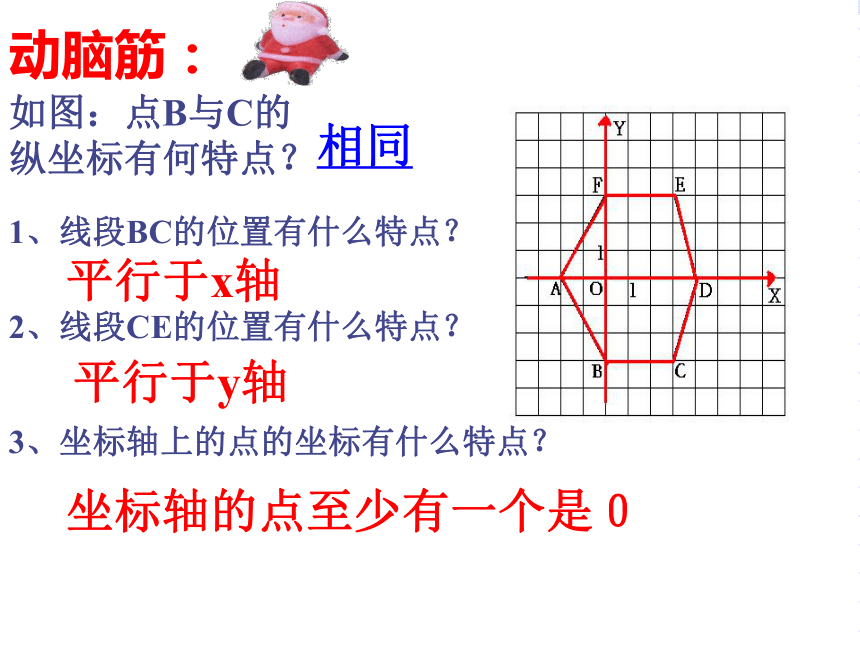

记作：A（4，2）B（-4，1）动脑筋：如图：点B与C的纵坐标有何特点？相同1、线段BC的位置有什么特点？2、线段CE的位置有什么特点？3、坐标轴上的点的坐标有什么特点？平行于y轴平行于x轴坐标轴的点至少有一个是０结论纵坐标相同的点的连线平行于x轴横坐标相同的点的连线平行于y轴坐标轴的点至少有一个是０做一做(１)写出平行四边形ABCD各个顶点的坐标.(２) Ａ与Ｄ,Ｃ与Ｂ的 　纵坐标相同吗?为什么?(３) Ａ与Ｂ,Ｃ与Ｄ的横坐标相同吗?为什么?A(-3,4)D(9,4)C(6,-2)B(-6,-2)AD,BC分别平行于横轴，A与D,B与C纵坐标分别相同。A与B,C与D的连线与纵轴斜交不平行，因此,A与B,C与D的横坐标不同。 如图, 1.求出A、B、C、D、E、F点的坐标. ２.你知道EC与x轴的是何种位置关系吗？说说你的理由。A(-4,0)B(4,0)C(2,3)D(0,6)E(-2,3)F(0,3)因为Ｅ与Ｃ的纵坐标相同，所以EC与x轴平行。比一比，看谁准而快！例2、在直角坐标第中，描出下列各点：A（4，3），
B（-2，3），C（-4，-1），D（2，-2）。例3
一个直四棱柱的俯视图如图。请建立适当的坐标系，
在直角坐标系中作出俯视图，并标出各顶点的坐标。在下图的直角坐标系中描出下列各组点，并将各组内的线段依次连接起来。1,(-6,5),(-10,3),(-9,3), (-3,3),(-2,3),(-6,5); 2,(-9,3),(-9,0),(-3,0),(-3,3);
3,(3.5,9),(2,7),(3,7), (4,7),(5,7),(3.5.9); 4,(3,7),(1,5),(2,5),(5,5), (6,5),(4,7);
5,(2,5),(0,3),(3,3),(3,0), (4,0),(4,3),(7,3),(5,5). 观察所得
的图形，你觉
得它像什么?解:这个图形像一栋
“房子”,旁边还有一
棵“大树”.其中第1,2
组点连成一栋“房子”
,第3,4,5组点连成一
棵“大树”.
练一练1：yx练一练2：
在下图的直角坐标系中描出下列各组点，并将各组内的线段依次连接起来。 1. (2,0), (4,0), (6,2), (6,6), (5,8), (4,6), (2,6), (1,8), (0,6), (0,2), (2,0);
2. (1,3), (2,2), (4,2), (5,3); 3. (1,4), (2,4), (2,5), (1,5), (1,4);
4. (4,4), (5,4), (5,5), (4,5), (4,4); 5. (3,3). 观察所得
的图形，你觉
得它像什么?
解:答案不唯一,可以说“像猫脸”等
