第2节 电生磁（第1课时）

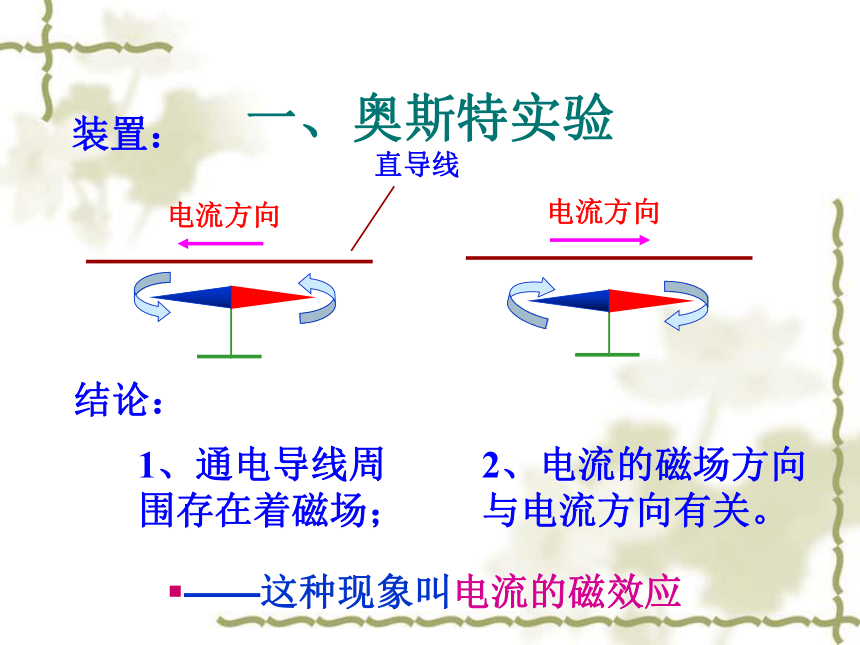

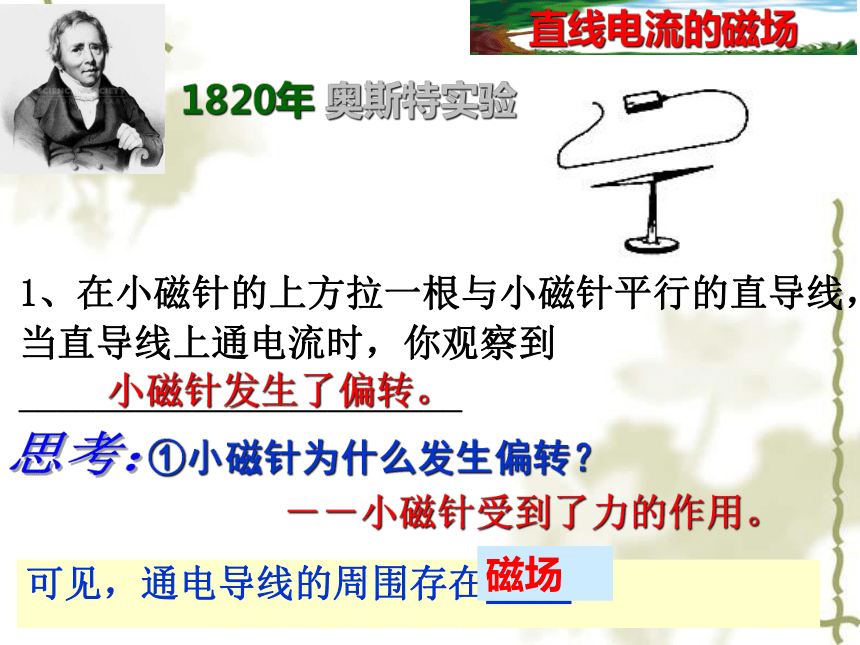

课件20张PPT。第二节 电生磁1820年 奥斯特实验1、在小磁针的上方拉一根与小磁针平行的直导线，当直导线上通电流时，你观察到_______________________ 小磁针发生了偏转。 ①小磁针为什么发生偏转？ －－小磁针受到了力的作用。 思考：直线电流的磁场可见，通电导线的周围存在____。磁场一、奥斯特实验电流方向电流方向装置：结论：1、通电导线周围存在着磁场；
2、电流的磁场方向与电流方向有关。
——这种现象叫电流的磁效应

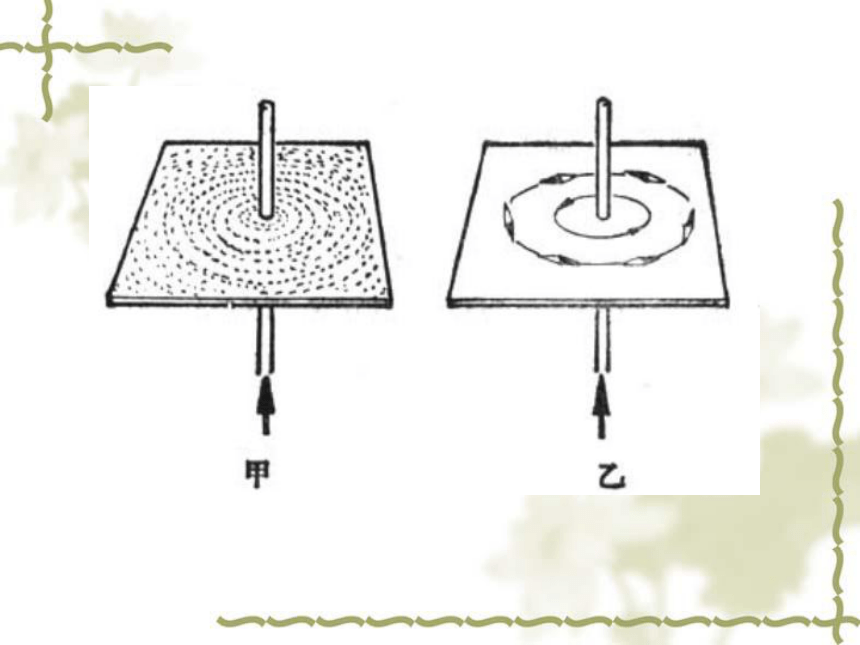

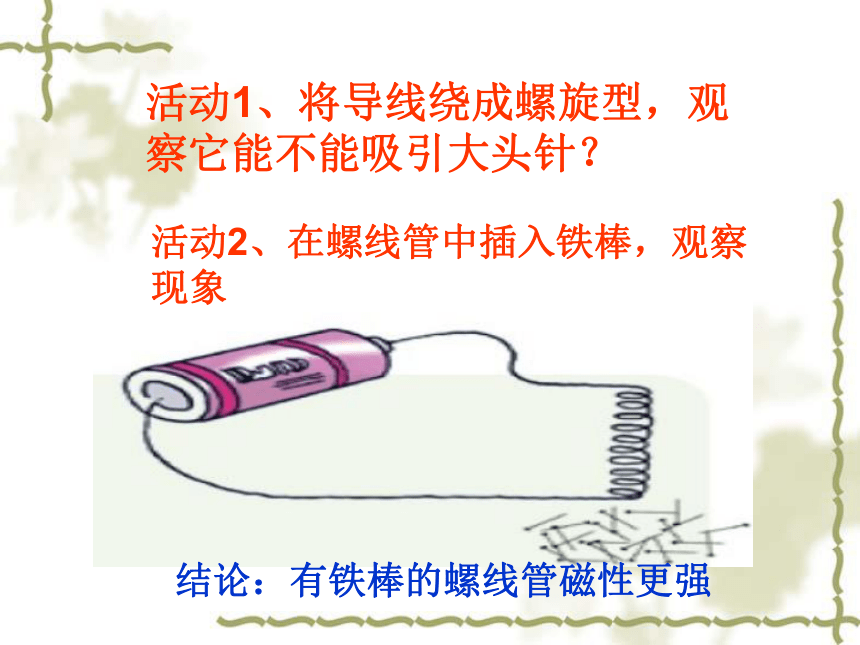

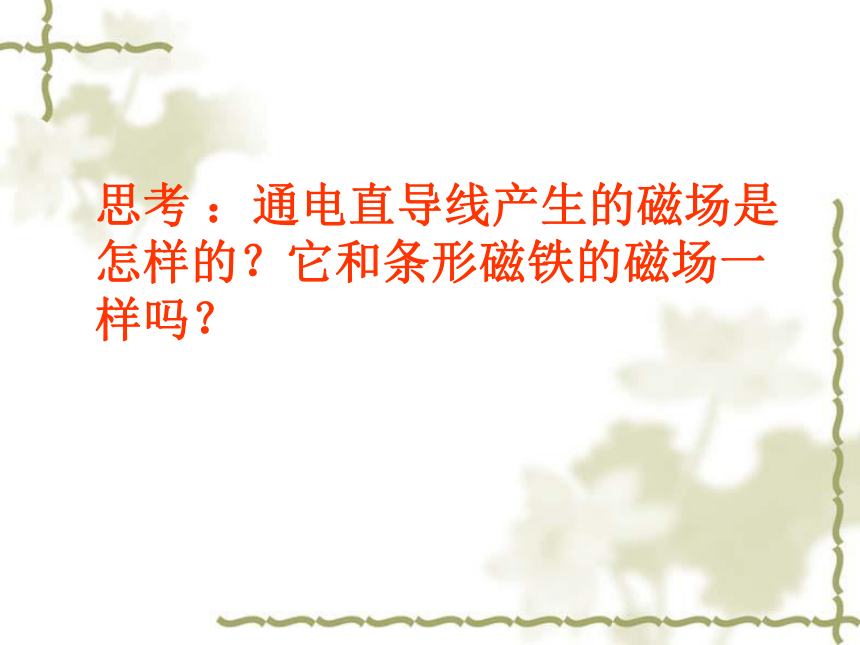

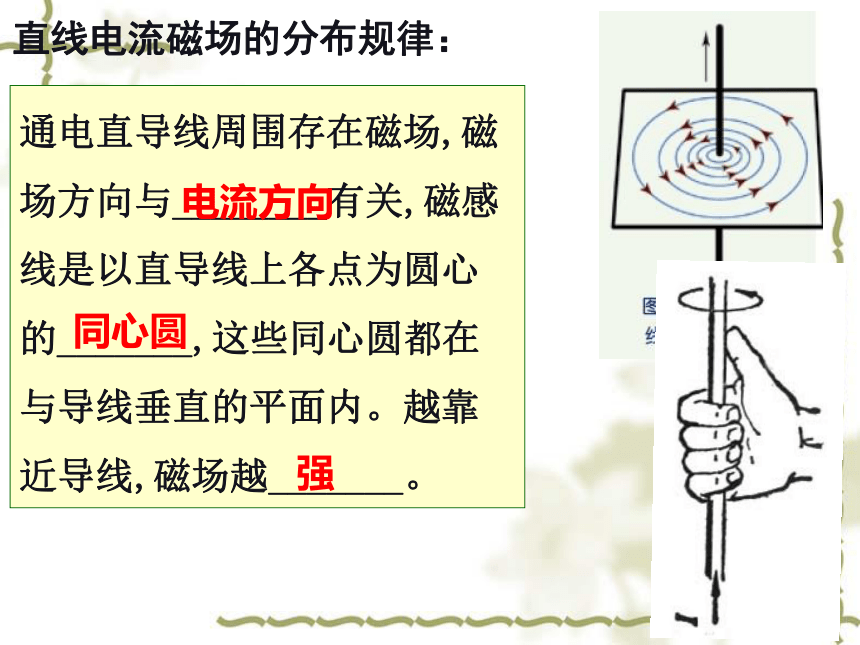

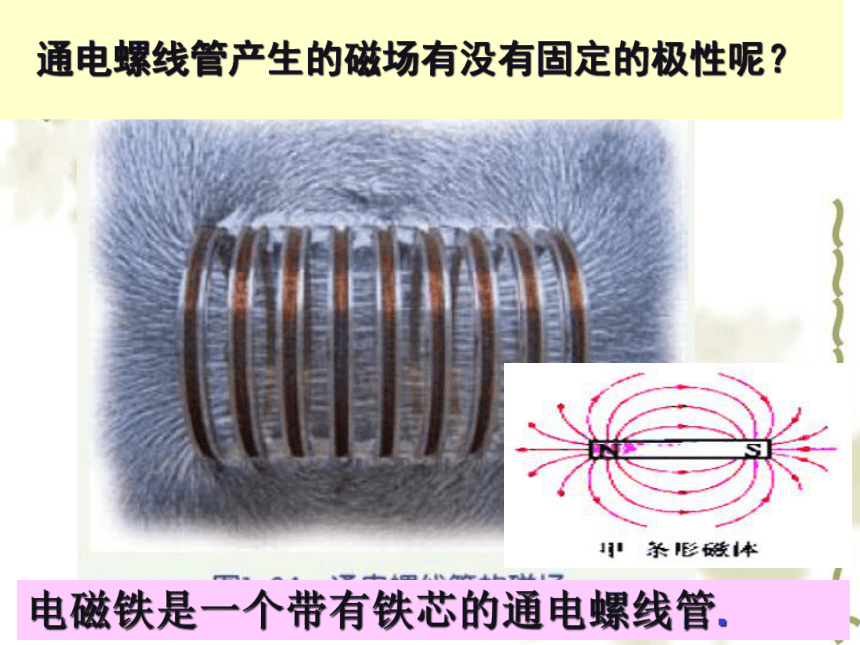

思考 ：通电直导线产生的磁场是怎样的？它和条形磁铁的磁场一样吗？直线电流磁场的分布规律：通电直导线周围存在磁场,磁场方向与________有关,磁感线是以直导线上各点为圆心的_______,这些同心圆都在与导线垂直的平面内。越靠近导线,磁场越_______。电流方向强同心圆活动1、将导线绕成螺旋型，观察它能不能吸引大头针？活动2、在螺线管中插入铁棒，观察现象结论：有铁棒的螺线管磁性更强通电螺线管产生的磁场有没有固定的极性呢？电磁铁是一个带有铁芯的通电螺线管. 2、通电螺线管的磁场1、通电螺线管周围存在着磁场；2、通电螺线管的磁场分布与条形磁体的磁场相似；3、通电螺线管的极性取决于电流方向SNNSSNSN已知通电螺线管磁极的极性如图，请标出电源的正负极。SN电源+-练习画螺线管的绕线（按范例绕线） 在下图中已知通电螺线管的磁极的极性和电池正负极，请画出线圈的绕线。SN 通电螺线管两端的极性跟 方
向有关.可以用 来判断.电流安培定则1、奥斯特实验说明 存在____;
同时说明　　　　 方向与　　　方向有关。通电导线周围磁场 电流电流的磁场课堂练习
2、在下图中标出通电螺线管的N极和S极NNNSNSSS3、根据小磁针静止时的指向,在图
中标明螺线管中电流的方向。SN5.根据小磁针的偏转，标出螺线管中的电流方向再见
