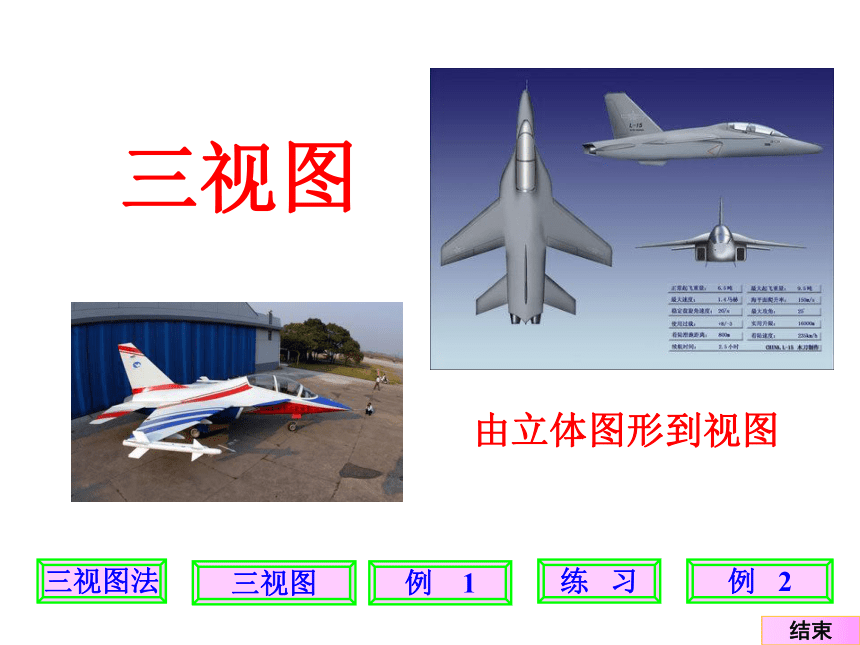

3.4三视图课件(浙江省温州市瑞安市)

课件12张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。

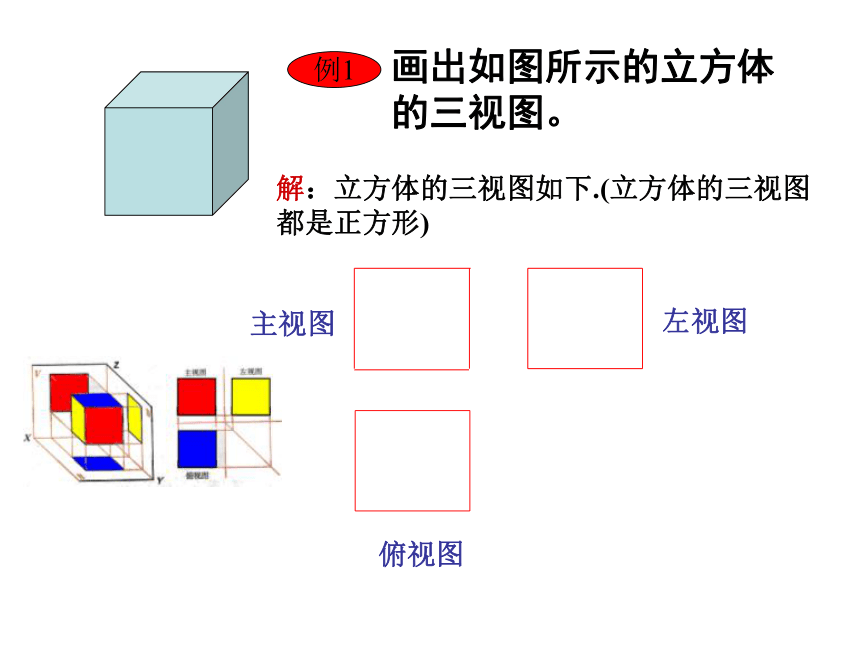

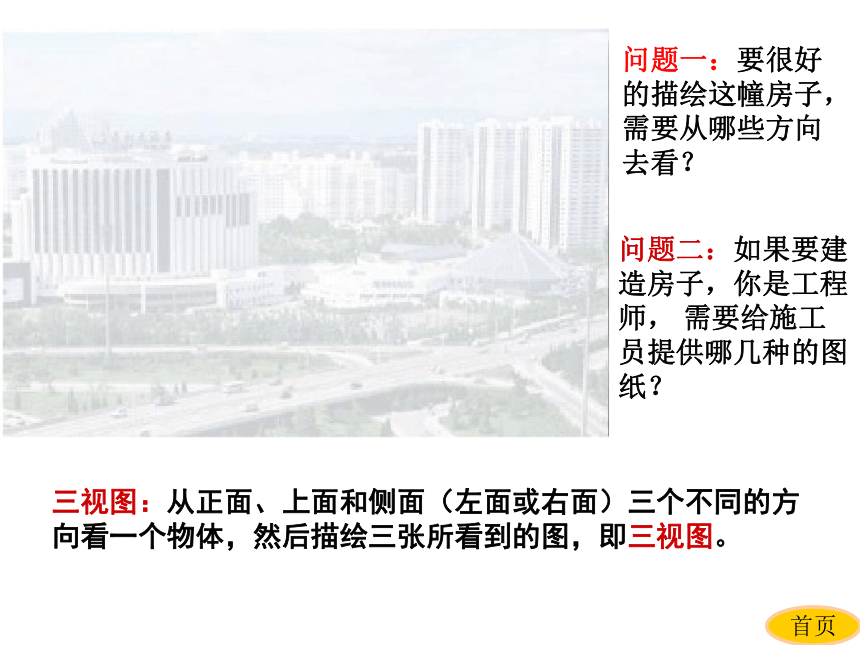

——苏轼三视图法三视图例 1例 2练 习 结束问题二：如果要建造房子，你是工程师， 需要给施工员提供哪几种的图纸？三视图：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即三视图。首页问题一：要很好的描绘这幢房子，需要从哪些方向去看？①从正面看②从左面看③从上面看主视图左视图俯视图首页画出如图所示的立方体的三视图。例1主视图左视图俯视图解：立方体的三视图如下.(立方体的三视图都是正方形)主视图左视图俯视图长对正,高平齐,宽相等.首页作三视图法则练习1、指出下列立体图形的三视图各是什么图形， 并画出②的三视图2、指出左面三个平面图形是右面这个物体的 三视图中的哪个视图（ （ （ 正视图)俯视图)左视图)首页①②③观察本图所示几何体变化过程，并画出相应的三视图（有5个小立方体组成）。例2从三个方向看从三个方向看首页回味无穷三视图

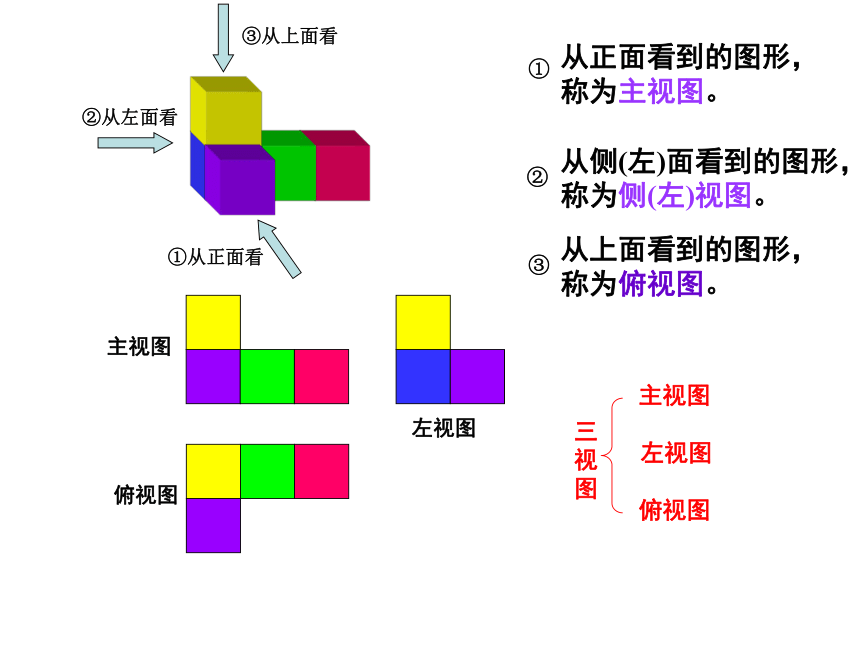

主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图

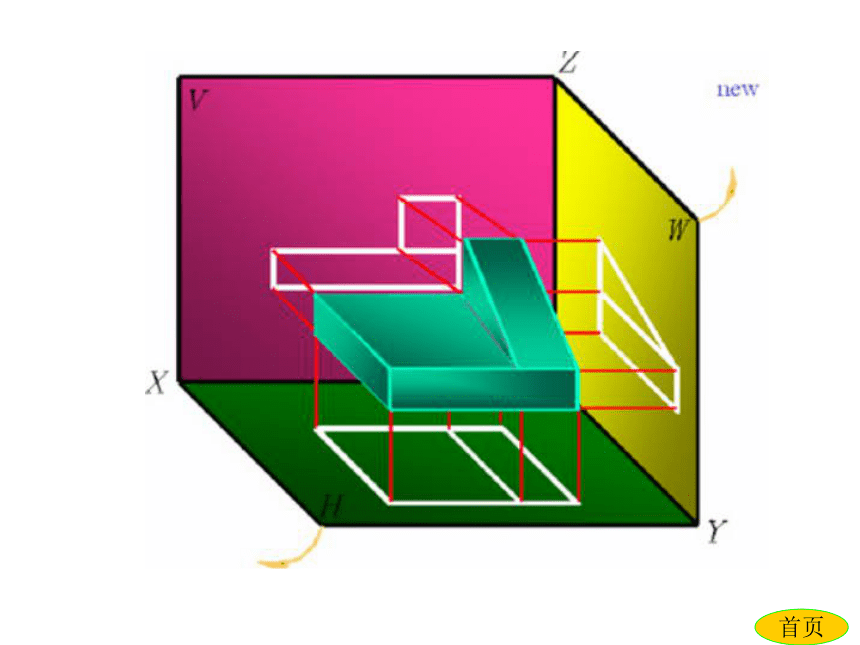

画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小:(主俯)长对正, (主左)高平齐, (左俯)宽相等.
