4.3简单物体的三视图(2)

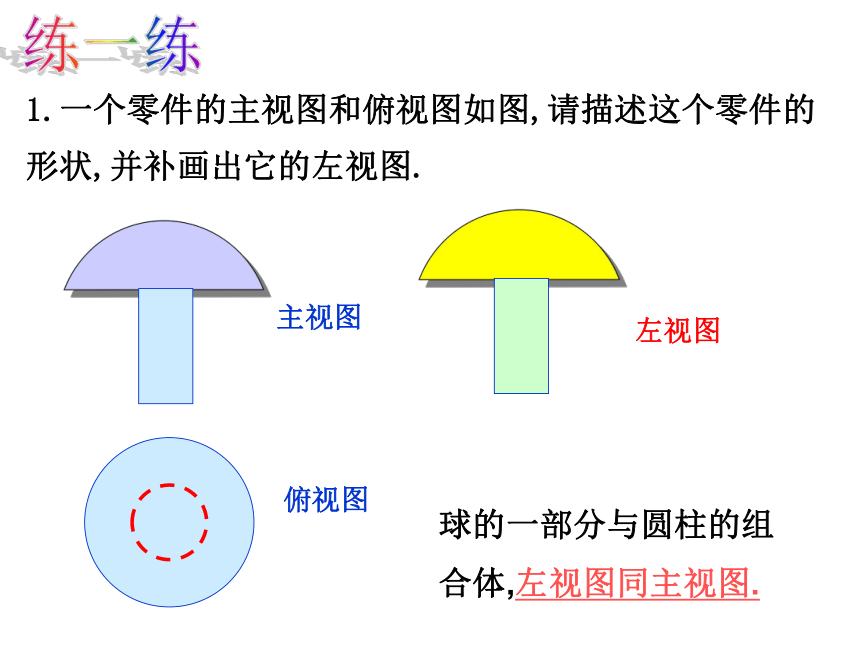

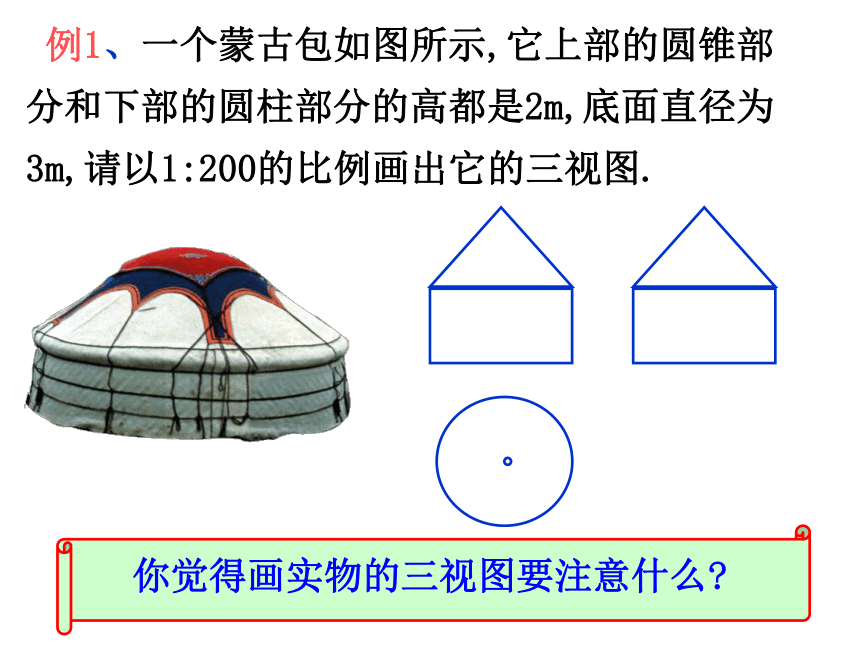

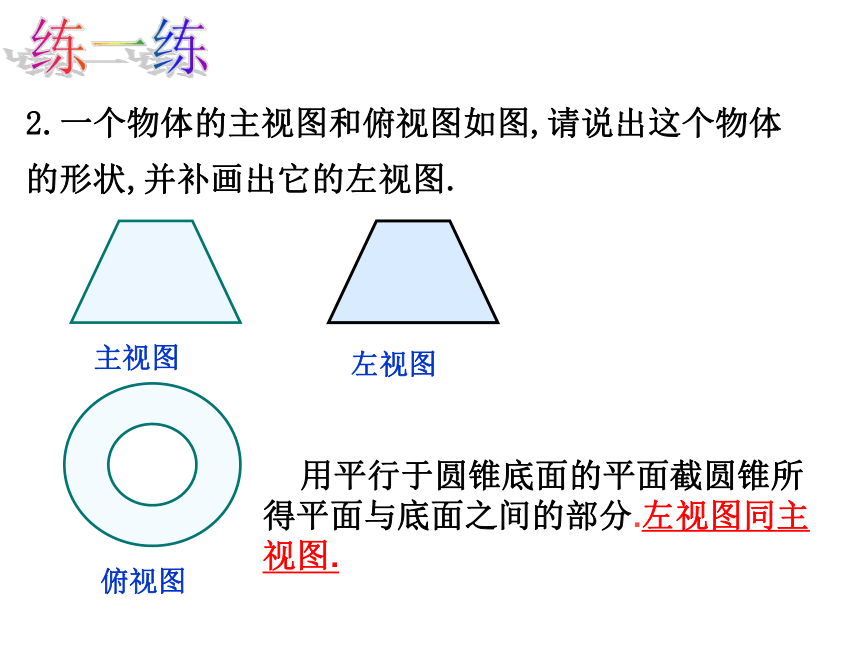

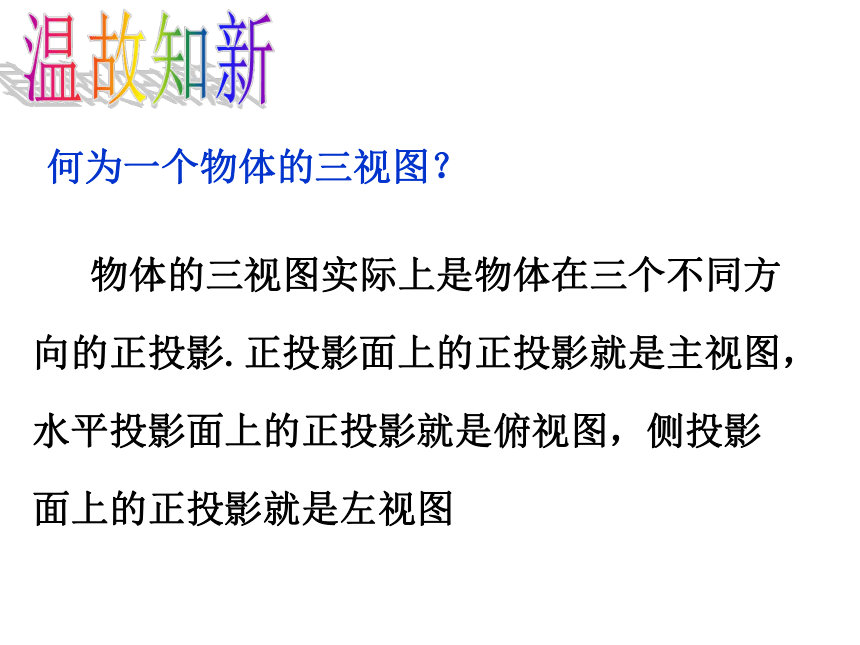

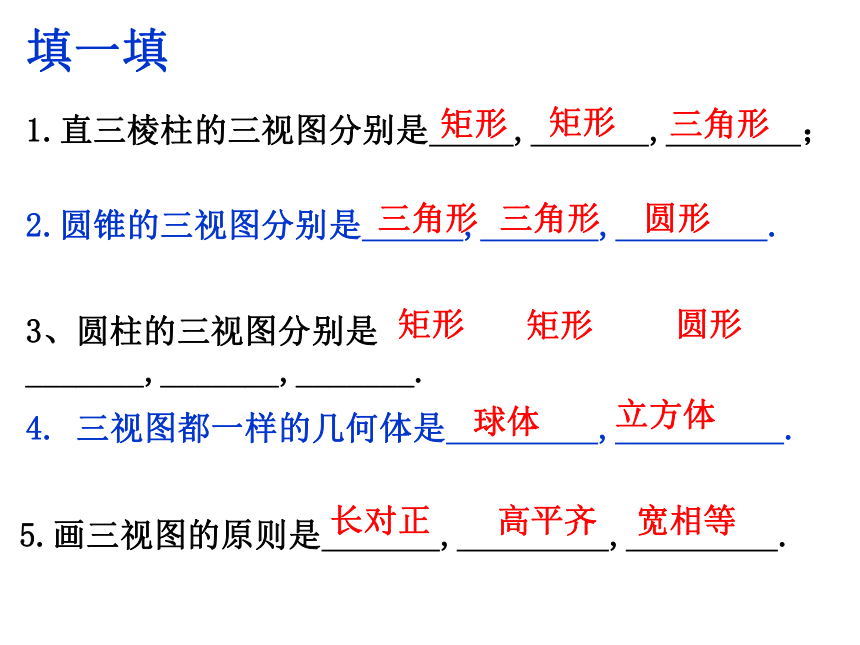

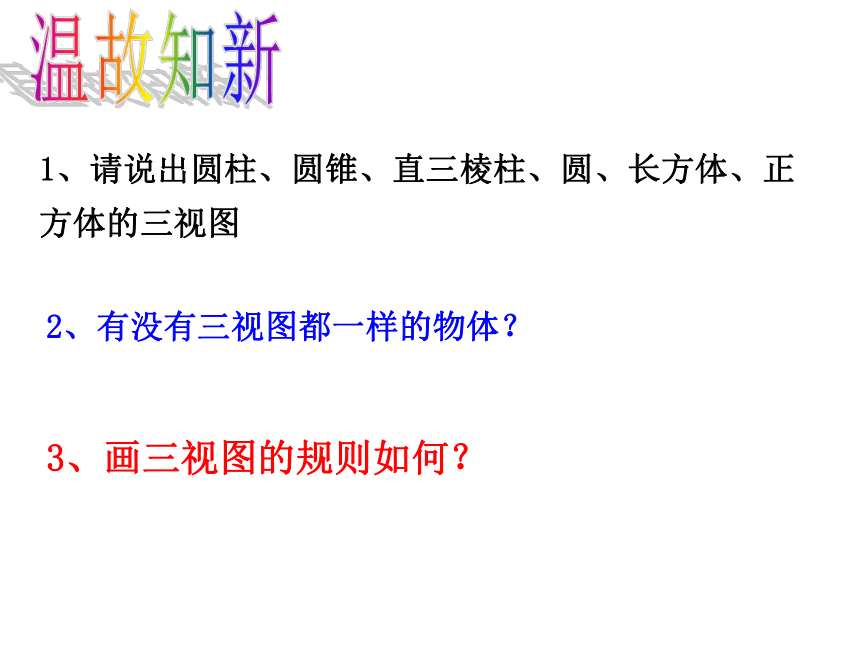

课件14张PPT。4.3简单物体的三视图（2）温故知新 物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图何为一个物体的三视图？温故知新1、请说出圆柱、圆锥、直三棱柱、圆、长方体、正方体的三视图2、有没有三视图都一样的物体？3、画三视图的规则如何？5.画三视图的原则是 , , .2.圆锥的三视图分别是 , , .1.直三棱柱的三视图分别是 , , ； 4. 三视图都一样的几何体是 , .立方体球体三角形宽相等长对正高平齐三角形圆形矩形矩形三角形3、圆柱的三视图分别是_______,_______,_______.矩形矩形圆形填一填 例1、一个蒙古包如图所示,它上部的圆锥部分和下部的圆柱部分的高都是2m,底面直径为3m,请以1:200的比例画出它的三视图.练一练1.一个零件的主视图和俯视图如图,请描述这个零件的形状,并补画出它的左视图.主视图俯视图球的一部分与圆柱的组合体,左视图同主视图.左视图练一练2.一个物体的主视图和俯视图如图,请说出这个物体的形状,并补画出它的左视图.主视图俯视图 用平行于圆锥底面的平面截圆锥所得平面与底面之间的部分.左视图同主视图.左视图例2、一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为 200mm,内孔直径为200mm.请画出六角螺帽毛坯的三视图.做一做1、一截钢管如图所示，其内直径为200mm，外直径为260mm，高为300mm，请选取适当的比例画出它的三视图。做一做2、如图的物体是由两个圆锥组成，选取适当的比例画出该物体的三视图（单位：mm）。做一做3、选取适当的比例画出如下图零件的三视图：4、已知一个零件的主视图和俯视图如图，请说出这个零件的形状，并补画左视图；做一做0
