4.3简单物体的三视图(1)(浙江省温州市)

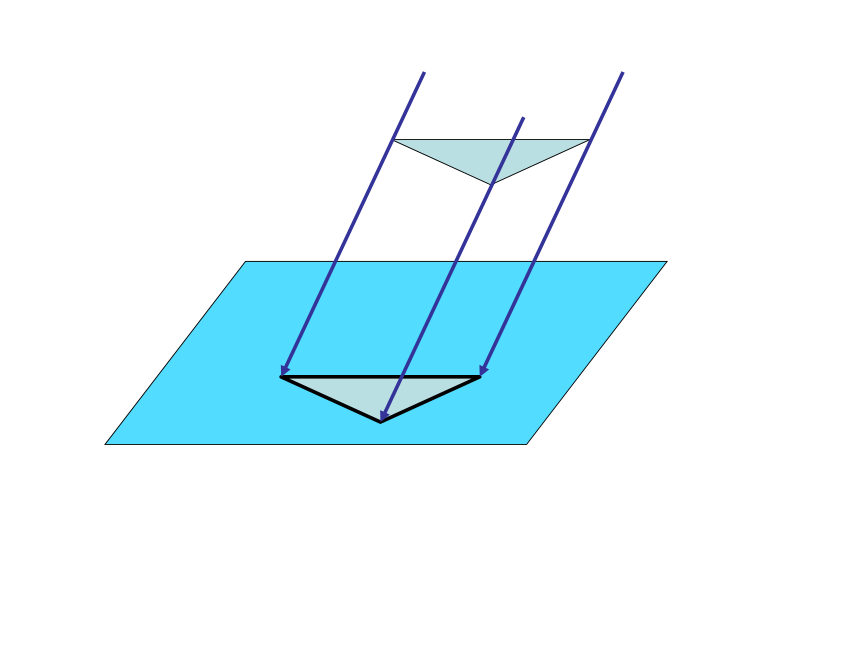

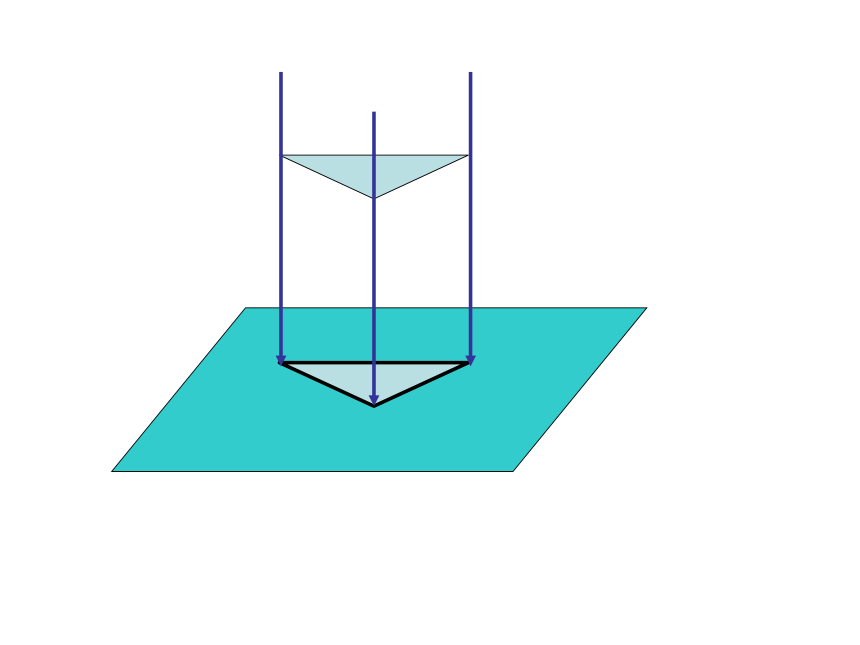

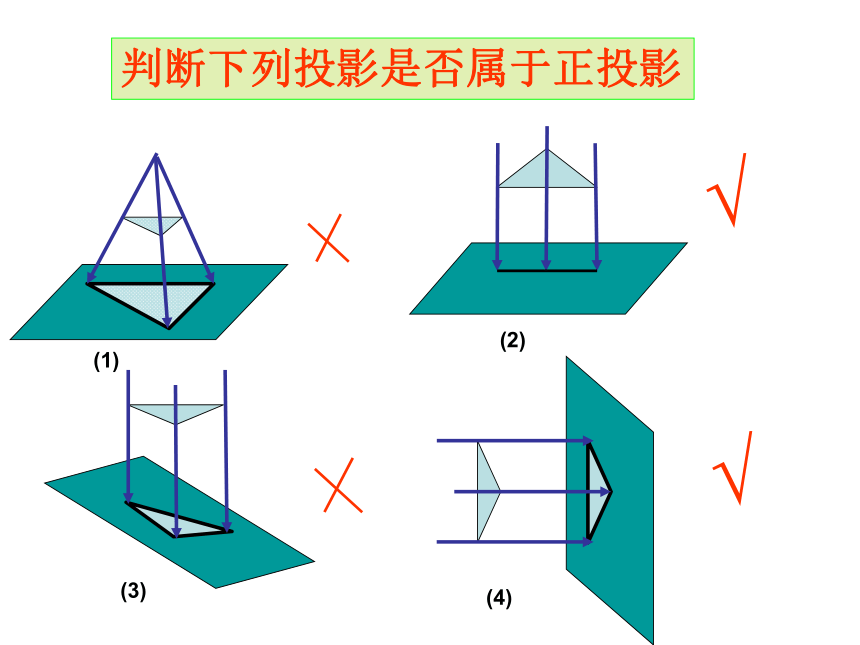

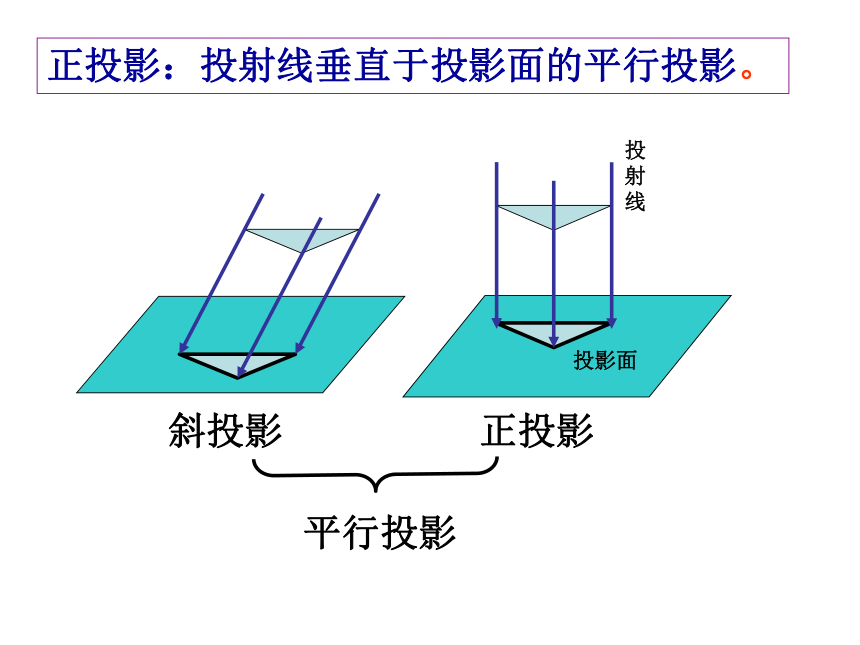

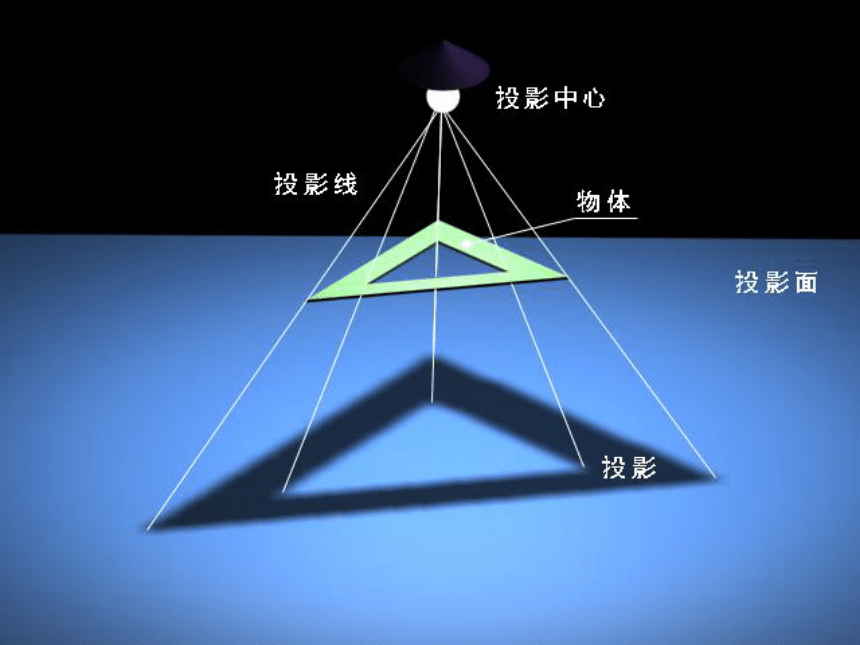

课件22张PPT。浙教版九下 4.3 简单物体的三视图(1)雄鹰敛雁荡山欢迎你平行投影正投影斜投影投射线投影面正投影：投射线垂直于投影面的平行投影。判断下列投影是否属于正投影√√(1)(4)(3)(2)物体在某一投影面的正投影是一个
平面图形.先确定特殊点的正投影,再确定物
体的正投影.为了正确、清楚地反映物体,物体、投射线和投影面之间常常选择特殊的位置关系.团队任务分别画出直三棱柱在正面、水平面、侧面上的正投影。分工：
1、A同学负责固定三维投影面；
2、B同学负责特殊点的投射；
3、C同学负责固定物体的位置；
4、D同学负责描出特殊点的正投影。速度最快且画得准确的优秀团队,将获得一份精美的圣诞礼物.正面侧面水平面从正面正投影从左面正投影从上面正投影主视图俯视图左视图主视图左视图俯视图正面侧面水平面从正面正投影从左面正投影主视图俯视图左视图从上面正投影 一个圆锥如图，底面直径为8㎝，高6㎝.主视图左视图俯视图·画出它的三视图(比例:1:4)请说出它在正面、水平面、侧面的正投影；顶尖的设计师礼品等着你哦! 由未来顶尖的设计师结合本节课 的相关知识描述这份精美的礼品,哪位同学最先猜出且猜对这份礼物的形状和大小,即可获得这份圣诞礼物哦!猜!猜!猜!
圆柱、圆锥三视图主视图左视图俯视图主视图左视图俯视图ABCD练习１：下面的四组图中，如图所示的圆锥体的三视图是（ ） 练习2：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D
