第一章电与磁1-4节复习

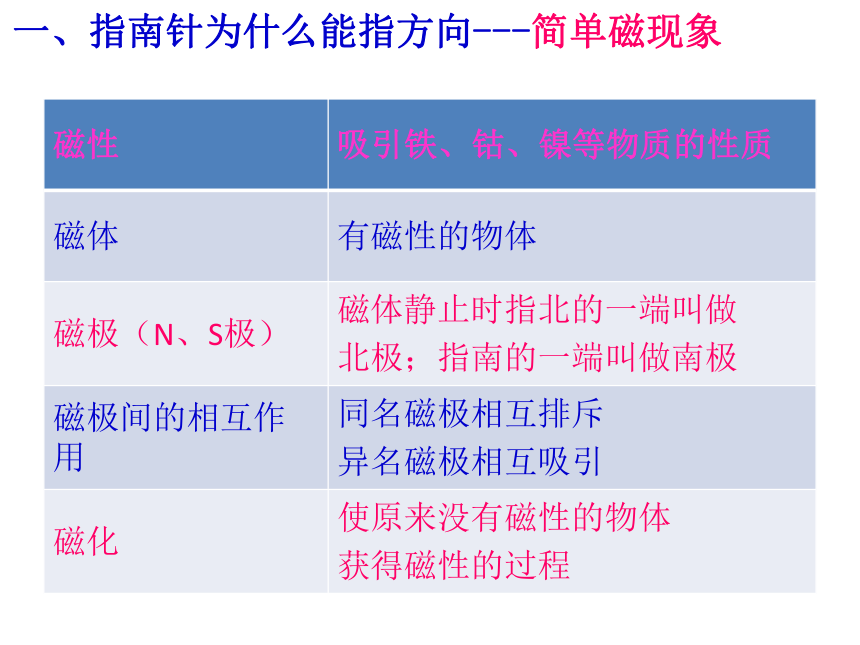

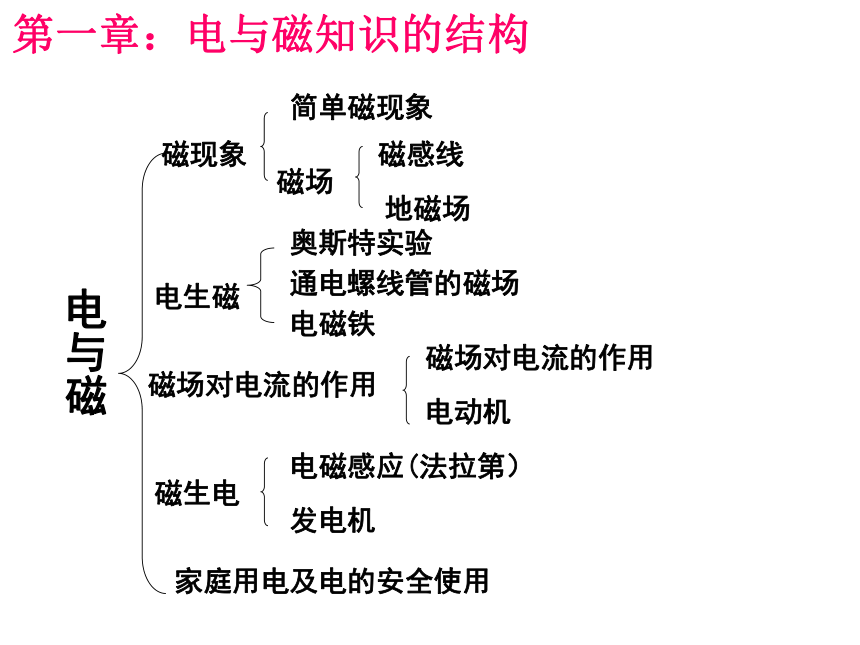

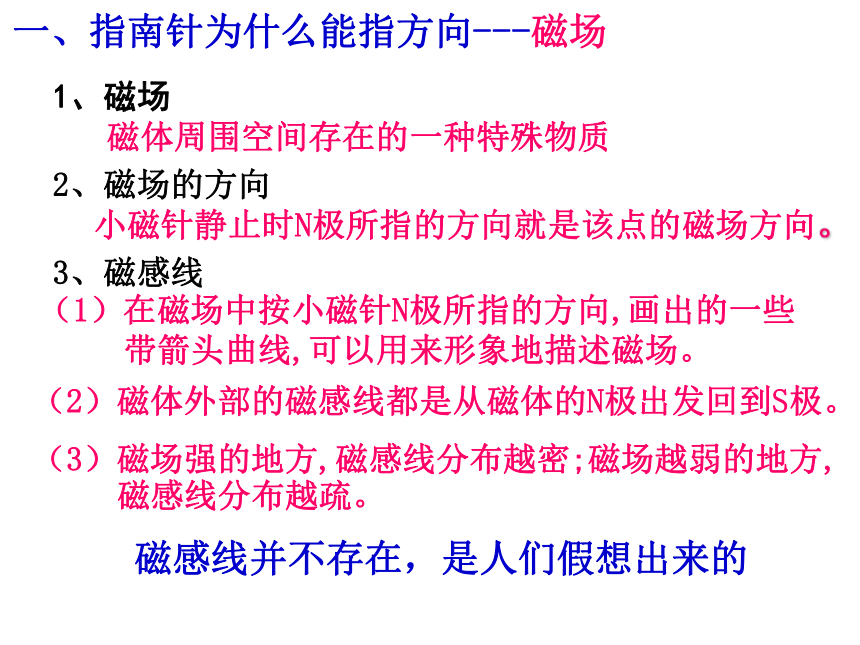

课件23张PPT。电与磁磁现象电生磁奥斯特实验通电螺线管的磁场磁感线电磁铁地磁场电磁感应(法拉第）磁生电发电机第一章：电与磁知识的结构简单磁现象磁场磁场对电流的作用磁场对电流的作用电动机家庭用电及电的安全使用一、指南针为什么能指方向---简单磁现象1、磁场磁感线并不存在，是人们假想出来的2、磁场的方向磁体周围空间存在的一种特殊物质（1）在磁场中按小磁针N极所指的方向,画出的一些
带箭头曲线,可以用来形象地描述磁场。小磁针静止时N极所指的方向就是该点的磁场方向。3、磁感线（2）磁体外部的磁感线都是从磁体的N极出发回到S极。（3）磁场强的地方,磁感线分布越密;磁场越弱的地方,

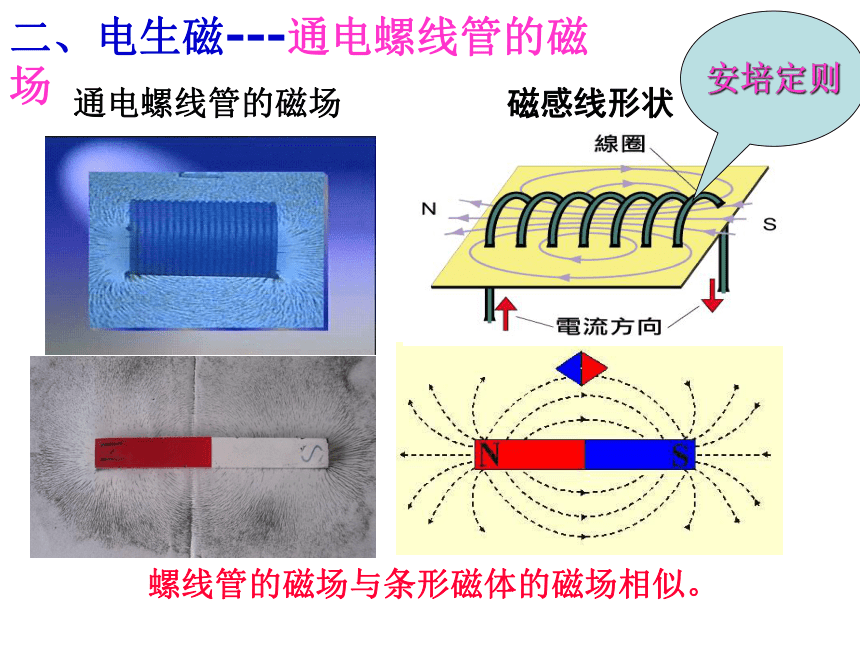

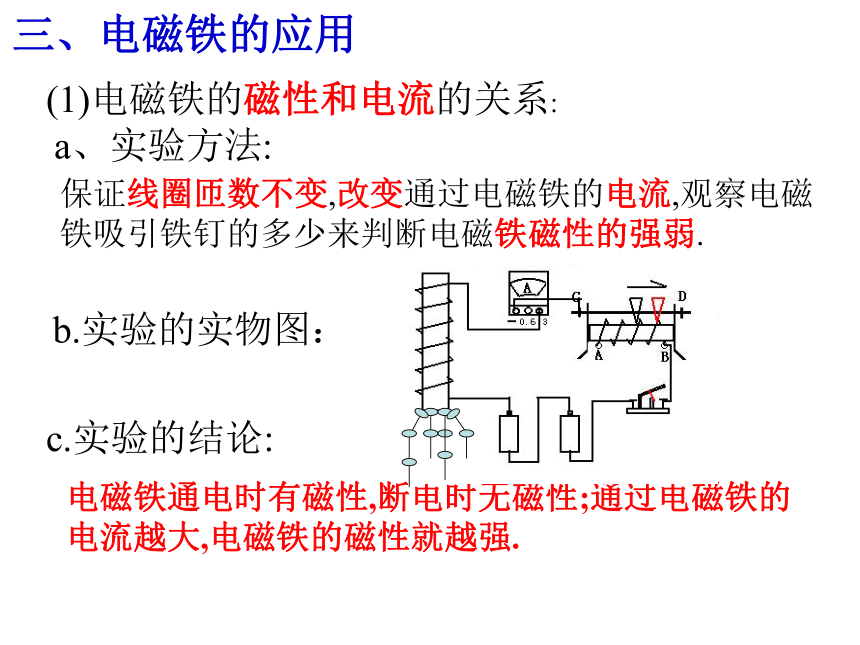

磁感线分布越疏。一、指南针为什么能指方向---磁场地磁南极（北方） (南方）地磁北极沈括，中国宋代科学家，在其著作《梦溪笔谈》中最早提及磁偏角。 “方家以磁石磨针锋，则能指南，然常微偏东，不全南也”。磁偏角一、指南针为什么能指方向---地磁场与地磁偏角（从甲、乙可知）（从甲、丙可知）1、通电导体周围存在磁场2、通电导体的磁场方向跟电流的方向有关二、电生磁---奥斯特实验奥斯特实验表明：这种现象叫做电流的磁效应通电螺线管的磁场磁感线形状螺线管的磁场与条形磁体的磁场相似。安培定则二、电生磁---通电螺线管的磁场三、电磁铁的应用(1)电磁铁的磁性和电流的关系:a、实验方法:保证线圈匝数不变,改变通过电磁铁的电流,观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱.b.实验的实物图：c.实验的结论:电磁铁通电时有磁性,断电时无磁性;通过电磁铁的电流越大,电磁铁的磁性就越强.(2)电磁铁的磁性和线圈匝数的关系:

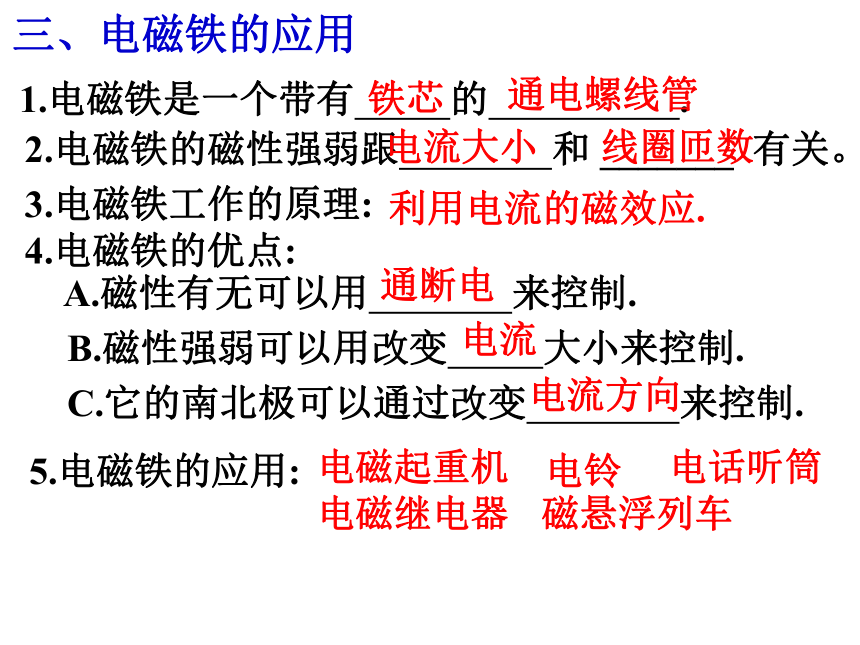

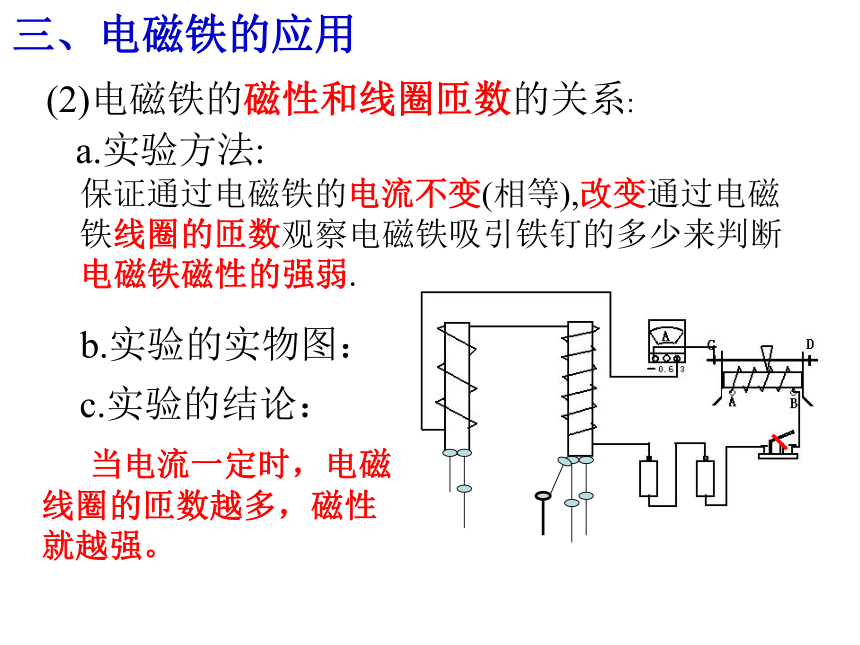

a.实验方法:保证通过电磁铁的电流不变(相等),改变通过电磁铁线圈的匝数观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱.b.实验的实物图：c.实验的结论： 当电流一定时，电磁线圈的匝数越多，磁性就越强。三、电磁铁的应用1.电磁铁是一个带有 的 .铁芯通电螺线管2.电磁铁的磁性强弱跟 和 _______ 有关。 电流大小线圈匝数3.电磁铁工作的原理:利用电流的磁效应.4.电磁铁的优点:A.磁性有无可以用 来控制.通断电B.磁性强弱可以用改变 大小来控制. 电流C.它的南北极可以通过改变 来控制.电流方向5.电磁铁的应用:电磁起重机电铃电话听筒电磁继电器磁悬浮列车三、电磁铁的应用低压控制电路高压工作电路低压电源高压电源电磁继电器的构造（1）电磁继电器就是利用电磁铁来控制工作电路的一种开关三、电磁铁的应用---电磁继电器实验表明：通电导线在磁场中要受到力的作用，力的方向跟电流的方向、磁感线的方向都有关系。 四、电动机--磁场对直线电流的作用 但线圈的转动不能持续下去，当转动到图乙的位置时，线圈摆几下便会停下来. 通电线圈在磁场中受力会转动四、电动机--通电线圈在磁场中4、换向器（E、F两个半圆铜环）3、电刷(A、B) 作用：与半环接触，使电源和线圈组成闭合电路。1、线圈2、磁极作用:当线圈转过平衡位置,及时改变线圈电流方向，
使其受力方向总是相同，让线圈得以连续转动。基本构造四、电动机基本构造 电动机由两部分组成：
能够转动线圈（转子）
和固定不动磁体（定子）定子转子能量转化四、电动机电能转化为动能1、将小磁针放入磁场中的某一点，磁场对小磁针有_______的作用，小磁针静止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的_________有_______的作用，我们对磁场这种看不见、摸不到的物质，是通过它
对其他磁体的_________来认识的，它是确实_________的一种物质．3、在磁场中某一点______ 的指向规定为这一点的磁场方向，磁铁周围的磁力线都是从磁铁的______极出来．2、地球是一个巨大的磁体，地磁场在南极在地理_________极附近。地磁的两极跟地理的两极并不重合，我国宋代学者
_______是世界上最早注意到这一现象的人。课堂练习磁力磁场磁体磁力磁力作用客观存在北极沈括磁针北极北极5、标出磁感线的方向及小磁针的N、S极4、标出磁体的N、S极以及磁感线的方向SSNS课堂练习 6、请你根据通电螺线管中的电流方向判断螺线管的极性：NSSN课堂练习 7、根据图中小磁针静止时的指向确定螺线管的极性、电流的方向和电源的正负极。+-++--课堂练习8、将电磁铁、滑动变阻器、电源与开关接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：( )
A.不变 B.缩短
C.伸长 D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？( )NCB 课堂练习9、通电导线在磁场中受到___的作用
10、通电导线在磁场中受到的力的方向跟_______ 和
有关
11、只改变_________ 或___________通电导线受到力的方向将______,如果同时改变电流方向和磁场方向则受到力的方向________。
力电流方向磁感线方向电流方向磁感线方向改变不改变课堂练习12、电磁继电器的电磁铁连接在_____ 电路中，它的动触点、静触点连接在________ 电路中。低压控制高压工作
13、电动机主要由_______和_______组成,是根据
_____＿＿＿ 的原理制成的．
14、如果只改变磁场方向或电流方向，通电导线受
到的力＿＿＿；如果同时改变电流方向和磁场
方向，则通电导线受力将＿＿＿．
转子定子改变不改变 15、通电导体在磁场中受力而运动时（　）
　Ａ．消耗了电能，产生了机械能
　Ｂ．消耗了机械能，产生了电能
　Ｃ．消耗了机械能，产生了内能
　Ｄ．消耗了化学能，产生了电能Ａ课堂练习通电线圈在磁场里受力转动16、要改变直流电动机的转动方向,应采取的方法是 （ ）
A．增强磁极的磁性 B．加大通电电流
C．改变线圈中的电流方向 D．将磁铁的磁极对调17、关于通电导体在磁场里受力方向与电流方向和磁感线方向
之间的关系，下列说法中错误的是 （ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变 CCD课堂练习 18、将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其
原因可能是 （ ） A.线圈中的电流太大 ????
B.线圈平面与磁场方向平行 ??
??C.线圈方向与磁场方向垂直 ?
???D.线圈平面与磁感线夹角小 CNN 标出N、S极或电流的方向。
