浙教版科学八下电和磁1.1-1.3（二）（含答案）

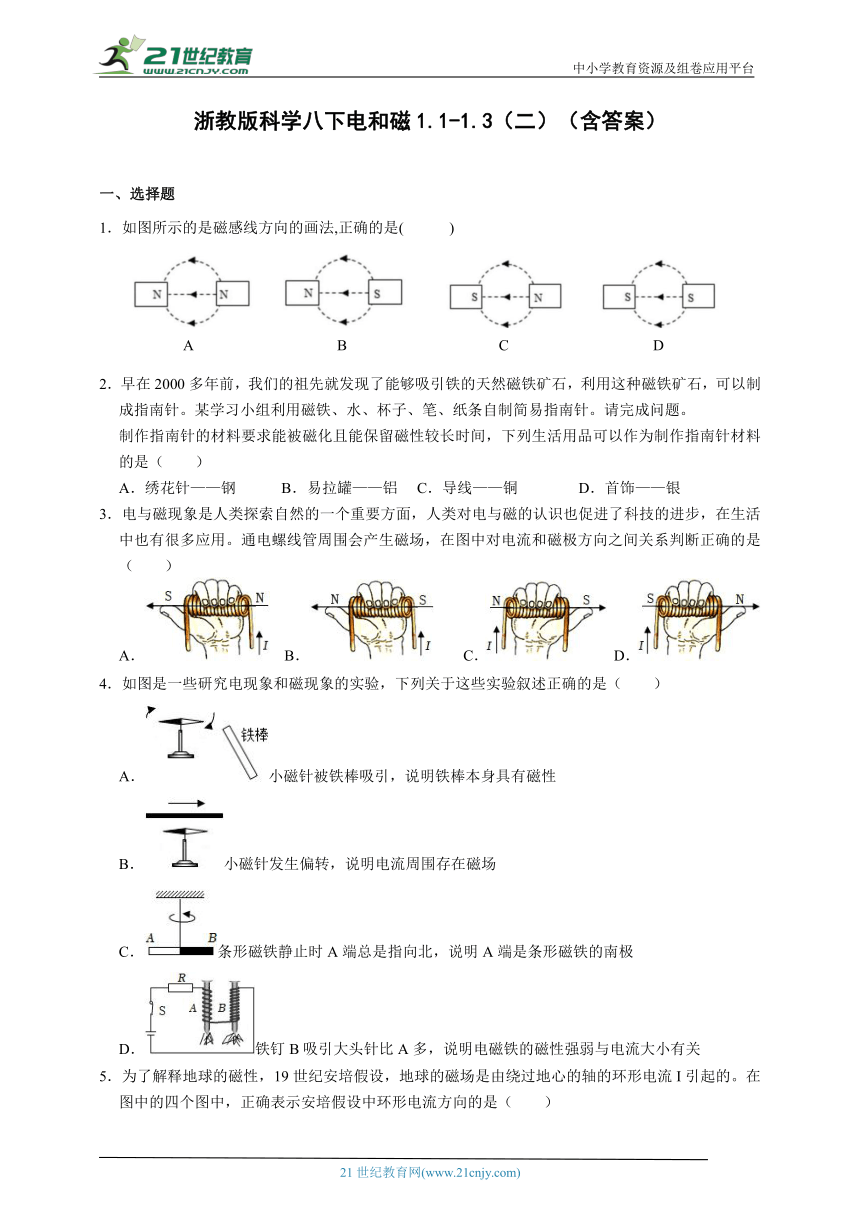

一、选择题
1．如图所示的是磁感线方向的画法,正确的是( )
2．早在2000多年前，我们的祖先就发现了能够吸引铁的天然磁铁矿石，利用这种磁铁矿石，可以制成指南针。某学习小组利用磁铁、水、杯子、笔、纸条自制简易指南针。请完成问题。
制作指南针的材料要求能被磁化且能保留磁性较长时间，下列生活用品可以作为制作指南针材料的是（　　）
A．绣花针——钢 B．易拉罐——铝 C．导线——铜 D．首饰——银
3．电与磁现象是人类探索自然的一个重要方面，人类对电与磁的认识也促进了科技的进步，在生活中也有很多应用。通电螺线管周围会产生磁场，在图中对电流和磁极方向之间关系判断正确的是（　　）
A． B． C． D．
4．如图是一些研究电现象和磁现象的实验，下列关于这些实验叙述正确的是（　　）
A．小磁针被铁棒吸引，说明铁棒本身具有磁性
B．小磁针发生偏转，说明电流周围存在磁场
C．条形磁铁静止时A端总是指向北，说明A端是条形磁铁的南极
D．铁钉B吸引大头针比A多，说明电磁铁的磁性强弱与电流大小有关

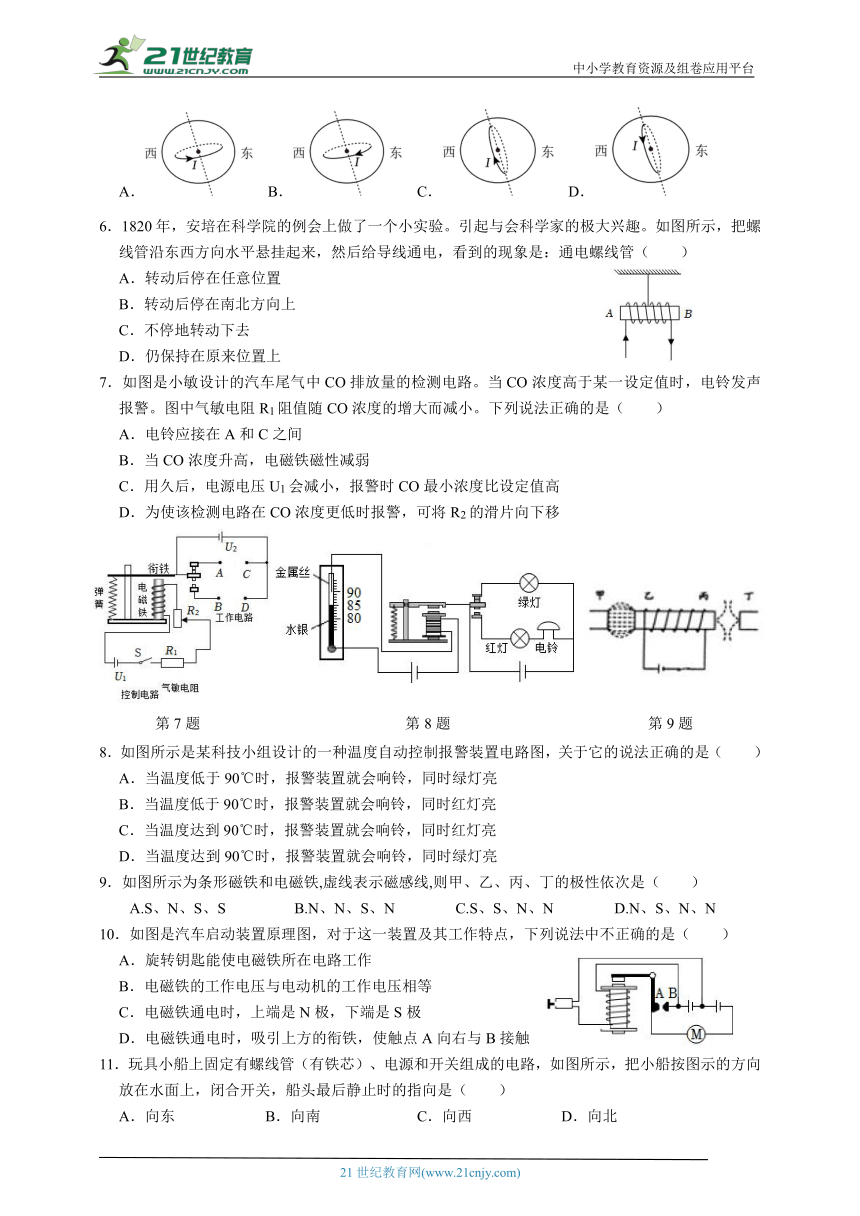

5．为了解释地球的磁性，19世纪安培假设，地球的磁场是由绕过地心的轴的环形电流I引起的。在图中的四个图中，正确表示安培假设中环形电流方向的是（　　）
A． B． C． D．
6．1820年，安培在科学院的例会上做了一个小实验。引起与会科学家的极大兴趣。如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是：通电螺线管（　　）
A．转动后停在任意位置
B．转动后停在南北方向上
C．不停地转动下去
D．仍保持在原来位置上
7．如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法正确的是（　　）
A．电铃应接在A和C之间
B．当CO浓度升高，电磁铁磁性减弱
C．用久后，电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
8．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（　　）
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
9．如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是（　　）
A.S、N、S、S B.N、N、S、N C.S、S、N、N D.N、S、N、N
10．如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（　　）
A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压与电动机的工作电压相等
C．电磁铁通电时，上端是N极，下端是S极
D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触

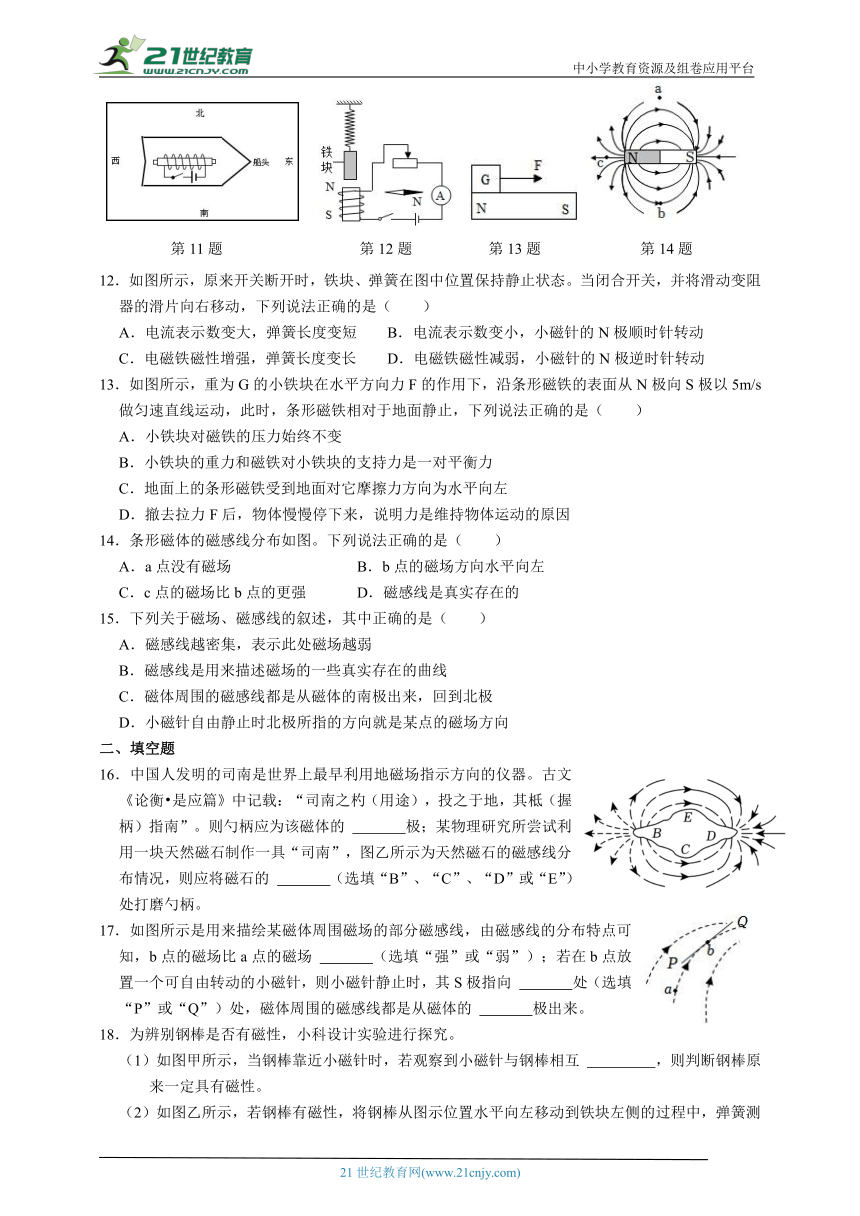

11．玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关，船头最后静止时的指向是（　　）
A．向东 B．向南 C．向西 D．向北
12．如图所示，原来开关断开时，铁块、弹簧在图中位置保持静止状态。当闭合开关，并将滑动变阻器的滑片向右移动，下列说法正确的是（　　）
A．电流表示数变大，弹簧长度变短 B．电流表示数变小，小磁针的N极顺时针转动
C．电磁铁磁性增强，弹簧长度变长 D．电磁铁磁性减弱，小磁针的N极逆时针转动
13．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极向S极以5m/s做匀速直线运动，此时，条形磁铁相对于地面静止，下列说法正确的是（　　）
A．小铁块对磁铁的压力始终不变
B．小铁块的重力和磁铁对小铁块的支持力是一对平衡力
C．地面上的条形磁铁受到地面对它摩擦力方向为水平向左
D．撤去拉力F后，物体慢慢停下来，说明力是维持物体运动的原因
14．条形磁体的磁感线分布如图。下列说法正确的是（　　）
A．a点没有磁场 B．b点的磁场方向水平向左
C．c点的磁场比b点的更强 D．磁感线是真实存在的
15．下列关于磁场、磁感线的叙述，其中正确的是（　　）
A．磁感线越密集，表示此处磁场越弱
B．磁感线是用来描述磁场的一些真实存在的曲线
C．磁体周围的磁感线都是从磁体的南极出来，回到北极
D．小磁针自由静止时北极所指的方向就是某点的磁场方向
二、填空题
16．中国人发明的司南是世界上最早利用地磁场指示方向的仪器。古文《论衡 是应篇》中记载：“司南之杓（用途），投之于地，其柢（握柄）指南”。则勺柄应为该磁体的 　 　极；某物理研究所尝试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线分布情况，则应将磁石的 　 　（选填“B”、“C”、“D”或“E”）处打磨勺柄。
17．如图所示是用来描绘某磁体周围磁场的部分磁感线，由磁感线的分布特点可知，b点的磁场比a点的磁场 　 　（选填“强”或“弱”）；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向 　 　处（选填“P”或“Q”）处，磁体周围的磁感线都是从磁体的 　 　极出来。
18．为辨别钢棒是否有磁性，小科设计实验进行探究。
（1）如图甲所示，当钢棒靠近小磁针时，若观察到小磁针与钢棒相互 　 　，则判断钢棒原来一定具有磁性。

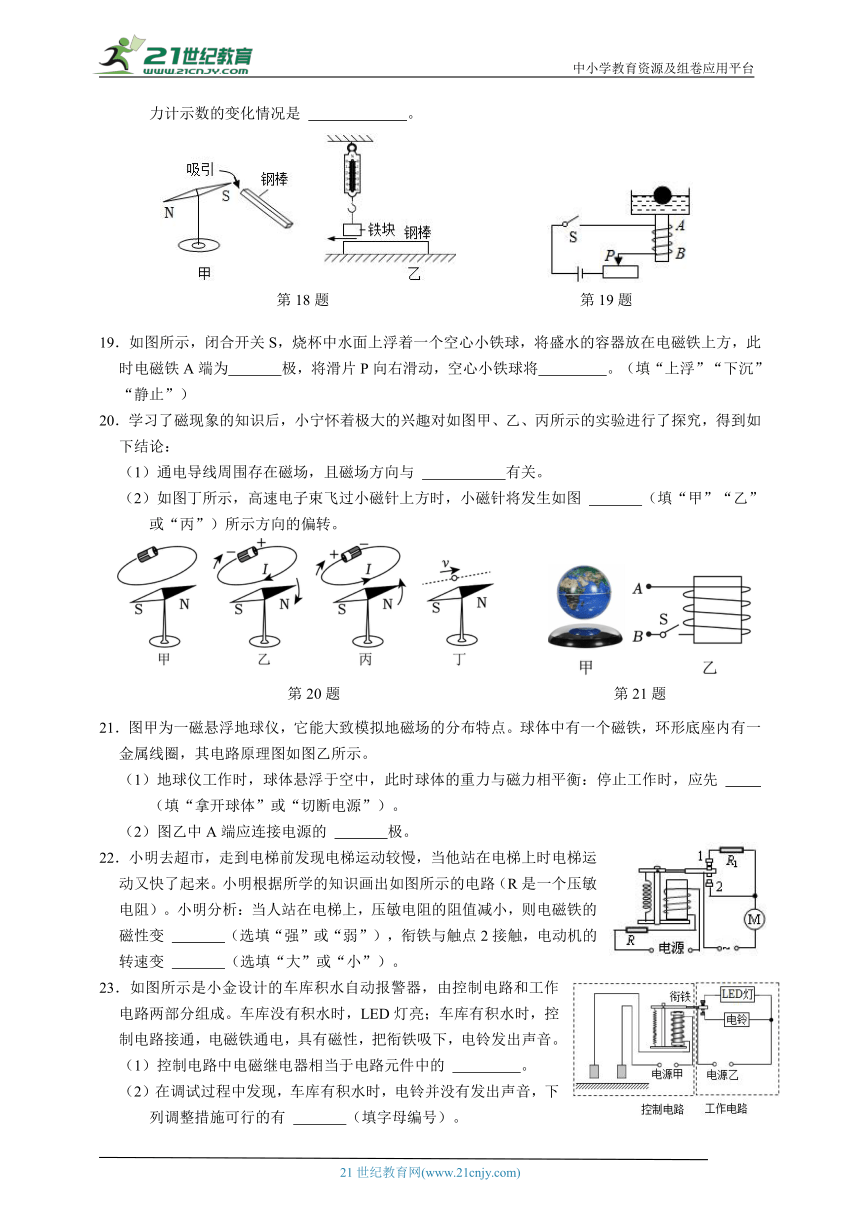

（2）如图乙所示，若钢棒有磁性，将钢棒从图示位置水平向左移动到铁块左侧的过程中，弹簧测力计示数的变化情况是 　 　。
19．如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为　 　极，将滑片P向右滑动，空心小铁球将　 　。（填“上浮”“下沉”“静止”）
20．学习了磁现象的知识后，小宁怀着极大的兴趣对如图甲、乙、丙所示的实验进行了探究，得到如下结论：
（1）通电导线周围存在磁场，且磁场方向与 　 　有关。
（2）如图丁所示，高速电子束飞过小磁针上方时，小磁针将发生如图 　 　（填“甲”“乙”或“丙”）所示方向的偏转。
21．图甲为一磁悬浮地球仪，它能大致模拟地磁场的分布特点。球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙所示。
（1）地球仪工作时，球体悬浮于空中，此时球体的重力与磁力相平衡：停止工作时，应先 　 　（填“拿开球体”或“切断电源”）。
（2）图乙中A端应连接电源的 　 　极。
22．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 　 　（选填“强”或“弱”），衔铁与触点2接触，电动机的转速变 　 　（选填“大”或“小”）。
23．如图所示是小金设计的车库积水自动报警器，由控制电路和工作电路两部分组成。车库没有积水时，LED灯亮；车库有积水时，控制电路接通，电磁铁通电，具有磁性，把衔铁吸下，电铃发出声音。
（1）控制电路中电磁继电器相当于电路元件中的 　 　。
（2）在调试过程中发现，车库有积水时，电铃并没有发出声音，下列调整措施可行的有 　 　（填字母编号）。
A.增大电源甲的电压 B.抽出铁芯 C.升高衔铁的高度
三、探究题
24．在项目化学习中，小科用条形磁体，大号缝衣针，硬卡纸，橡皮，大头针制作简易指南针，同时针对制作指南针的科学性设计了评价表，指南针制作过程如下：
步骤Ⅰ：取2枚大号钢质缝衣针，将缝衣针沿条形磁体的S﹣N方向摩擦10余次，使缝衣针磁化。
步骤Ⅱ：将1张硬壳卡纸折成直角，将2枚被磁化的缝衣针对称地穿在卡纸两侧，如图所示，用1块橡皮和1枚大头针做成支座，将插有缝衣针的卡纸水平支起。
步骤Ⅲ：观察简易指南针静止时的指向，判断其是否具有指南北的性质。
步骤Ⅳ：用当地的地图确定简易指南针所指的方向。
“自制指南针”评价量表（节选）
评价指标 优秀 合格 待改进
指标一 指针磁性强，且能自由转动 指针磁性强，不能自由转动 指针磁性弱，不能自由转动
指标二 能准确指示南北方向，能保持平衡 能指示南北方向，不能保持平衡 不能指示南北方向，不能保持平衡
（1）被磁化后的缝衣针的南北极怎样确定 　 　（写出一种简易的推断方法）。
（2）在步骤Ⅲ中，怎样判断你制作的简易指南针是否具有指示南北的性质 　 　？
（3）根据评价量表进行测试评价，小科制作的指南针“指标一”被评为“优秀”，“指标二”被评为“合格”。为使该指南针的“指标二”达到优秀水平，请你对该指南针提出合理的改进建议：　 　。
25．某小组在探究“通电螺线管的外部磁场的磁性强弱与哪些因素有关”实验中，设计了如图所示电路，并设计了实验结果记录表。
线圈接线点 接线柱1 接线柱2
实验次数 1 2 3 4 5 6
电流（安） 0.8 1.2 1.5 0.8 1.2 1.5
吸引小铁钉枚数 9 14 18 6 10 13
（1）根据他们的实验结果记录表可知，该小组是在探究通电螺线管的磁性强弱与　 　的关系。
（2）实验中，他们将开关S从1换到2上，调节变阻器的滑片P时应该观察 　 　。
（3）比较1、4或2、5次实验记录，可得出的结论是 　 　。
26．1820年，奥斯特用铂丝连接伏打堆（相当于电源）的两端，铂丝水平沿南北方向放置，下方放置一个被玻璃罩封闭的小磁针。闭合电路后，小磁针发生了轻微的偏转，如图甲所示。他做出以下猜想：
猜想一：可能是因为电流使导线产生了热，加热玻璃罩内的空气，引起了对流，从而导致小磁针的偏转。
猜想二：可能是因为 　 　，从而导致小磁针的偏转。
奥斯特通过实验很快就否定了猜想一，又做了乙、丙两组实验。
（1）请把猜想二补充完整：
（2）奥斯特通过在玻璃罩和上方的导线之间加入金箔、玻璃等介质，排除空气对流的影响，他仍观察到 　 　的现象，从而否定猜想一。
（3）结合实验与所学知识，丙组中小磁针将 　 　（选填字母）。
A.顺时针偏转，偏转角度比甲组更大 B.顺时针偏转，偏转角度比甲组更小
C.逆时针偏转，偏转角度比甲组更大 D.逆时针偏转，偏转角度比甲组更小
四、解答题
27．小龙利用电磁继电器设计了食盐“自动封装电路”（如图），两个完全相同的电磁继电器（电磁铁分别为 L1 和 L2），电磁铁的电阻和袋子质量忽略不计，托盘质量为0.5千克，R0 为保护电阻，R为力敏电阻，其阻值与压力的关系如下表所示。
R/Ω 145 165 210 280 380 500
压力/N 15 13 11 9 7 5
【工作原理】通过电磁铁分别控制“食盐添加系统”（通电时可向袋子内添加食盐）和“封装系统”（通电时可完成袋口的密封），当袋中的食盐达到一定的质量时封装。
（1）【产品制作】根据电路的工作原理，则图中A和B，哪一个是“封装系统”：　 　（选填“A”或“B”）。
（2）【装置测试】控制电路的电源电压U为6V，R0为20欧，电磁铁的吸合电流为：20毫安，则该电路可自动封装的食盐质量为多少？
（3）【迭代升级】小港觉得可以对电路进行适当升级改造，适当增加控制“食盐添加系统”的电磁铁线圈匝数，可以实现先停止添加食盐再完成封装。请判断小港的升级是否可行，并说明理由：　 　。
28．电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作，在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性 　 　（选填“增强”、“减弱”或“不变”）。
（2）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声，当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
29．如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如表所示。已知继电器的线圈电阻R0＝10Ω，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
（1）这一自动控制装置的基本结构其实是一个 　 　。
（2）计算说明该空调的启动温度是多少？（要有计算过程）
（3）为了节省电能，将空调启动温度设定为30℃，计算控制电路中需要再串联多大的电阻？
（4）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
答案
1．【解答】C
2．解：制作指南针的材料要求能被磁化且能保留磁性较长时间，铝、铜、银都不能被磁化，钢可以被磁化，故A符合题意，BCD不符合题意。
故选：A。
3．解：右手握住螺线管，让四指弯曲的方向跟螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极。
由图可知，D图中符合安培定则，故C错误，D正确。
故选：D。
4．解：A、该图中铁棒靠近小磁针，即使铁棒没有磁性，小磁针也会吸引铁棒，而力的作用是相互的，则小磁针也会被铁棒吸引，所以不能确定铁棒是否具有磁性，故A错误；
B、该图所示实验是奥斯特实验，说明通电导体周围存在磁场，故B正确；
C、磁铁都具有指向性，图中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；
D、由图知，两电磁铁串联，则通过的电流大小相同，只有线圈的匝数不同，且吸引大头针的数量不同，说明电磁铁磁性强弱与线圈匝数是有关系的，故D错误。
故选：B。
5．解：地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西。故B正确。
故选：B。
6．解：由右手螺旋定则判断出B端为N极，A端为S极，而地球本身是个大磁体，在地面附近，地磁场的方向是由南方指向北方的，故B端指向北方，A端指向南方。
故选：B。
7．解：A、电铃应接在B和D之间，因为当CO浓度增大时，R1变小，电流变大，电磁铁磁性增强，将衔铁吸下，工作电路中的BD开始工作，即电铃响，故A错误；
B、当CO浓度升高，R1变小，电流变大，电磁铁磁性增强，故B错误；
C、用久后，电源电压U1会减小，导致电路中的电流变小，所以当CO浓度变得更大时，电流才会使电磁铁将衔铁吸下，所以报警时CO最小浓度比设定值高，故C正确；
D、为使该检测电路在CO浓度更低时报警，可将R2的滑片向上移，这样会使变阻器阻值变小，电流变大，故D错误。
故选：C。
8．解：据图可知，该温度自动报警器的原理是：当温度达到90℃时，由于温度计内的液体是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，红灯亮，起到报警作用；
故选：C。
9．【解答】A
10．解：AD、将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，使触点A向右与B接触，把电动机所在电路接通，汽车启动，故AD正确；
B、由图知，电磁铁的工作电压只是电动机的工作电压的一部分，电磁铁的工作电压比电动机的工作电压低，故B错误；
C、由右手螺旋定则可知，电磁铁通电时，上端是N极下端是S极，故C正确。
故选：B。
11．解：由右手螺旋定则可知螺线管右侧为N极，左侧为S极；因地磁场沿南北方向，地球南极附近处为地磁场的N极，地球北极附近处为地磁场的S极；因同名磁极相互排斥，异名磁极相互吸引，故船头A指向北方。
故选：D。
12．解：若将变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变小，由欧姆定律可知电路中的电流变大，通电螺线管的磁性增强，故对铁块的吸引力增大，所以弹簧长度应变长，由磁极间的相互作用可知小磁针的N极不转动，故ABD错误，C正确。
故选：C。
13．解：A、铁块在左端时，受到N极的引力较大，铁块对磁铁的压力较大；越靠近中间，磁性减弱，磁铁对铁块的作用减小，铁块对磁铁的压力减小；靠近S极，磁性增强，引力增大，铁块对磁铁的压力较大；也就是铁块对磁铁的压力先变小后变大，故A错误；
B、小铁块受到重力、支持力和引力，小铁块的重力和磁铁对小铁块的支持力大小不相等，不是一对平衡力，故B错误；
C、小铁块相对于磁铁向右运动，受到的摩擦力水平向左，由力的作用相互性可知磁铁受到小铁块的摩擦力水平向右，条形磁铁相对于地面静止，由力的平衡可知，地面对磁铁摩擦力方向为水平向左，故C正确；
D、撤去拉力F后，物体慢慢停下来，说明力是改变物体运动状态的原因，故D错误。
故选：C。
14．解：A、磁体的周围存在磁场，a点有磁场，故A错误；
B、在磁体外部，磁感线从磁体的N极出来回到S极，b点的磁感线方向是向右的，所以b点的磁场方向水平向右，故B错误；
C、由图可知，c相对b更靠近磁极，所以c点的磁场比b点的更强，故C正确；
D、为了形象地描述磁场的性质，物理学中引入了磁感线，但磁感线不是真实存在的，故D错误。
故选：C。
15．解：A、磁感线越密集，表示此处磁场越强，故A错误；
B、为了描述磁场，在实验的基础上，利用建模的方法想象出来的磁感线，磁感线并不客观存在，故B错误；
C、磁感线在磁体的周围是从磁体的N极出发回到S极，故C错误；
D、小磁针在磁场中自由静止时，N极所指的方向为该点的磁场方向，故D正确。
故选：D。
16．解：（1）磁勺的勺柄指南，根据地理的南极正是地磁的N极，异名磁极相互吸引，因此，勺柄为该磁体S极；
（2）如所示，根据天然磁石的磁感线分布，磁感线都是从磁体的N极出发，回到S极，故可判断D端是S极，也就是磁勺的勺柄。
故答案为：S；D。
17．解：从图中可以看出a点的磁感线比b点的磁感线疏，故a点的磁场比b点的磁场弱，即b点的磁场比a点的磁场强。小磁针静止在b点时，其N极指向与该点磁感线的方向一致，故N极指向Q点，S极和N极的指向相反，所以S极指向P点。磁体周围的磁感线都是从磁体的N极出来，回到S极。
故答案为：强；P；N。
18．解：（1）由于异名磁极相互吸引，同时磁体也可以吸引磁性物质，所以图中的实验若观察到小磁针与钢棒相互靠近，则不能判断钢棒原来一定具有磁性；但由于同名磁极相互排斥，若观察到小磁针与钢棒相互排斥，则能判断钢棒原来一定具有磁性；
（2）磁体上的不同部位的磁性强弱并不一样，磁体两端（磁极）磁性最强，而中间磁性最弱，因而钢棒在条形磁体的两极处受到的吸引力最大，在正中处受到的吸引力最小，所以当钢棒水平向左移动的过程中，弹簧测力计示数先变小再变大。
故答案为：（1）排斥；（2）先变小再变大。
19．解：①电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
②当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小，使得铁球上浮一些，排开水的体积变小，而且由有阿基米德原理可知受到的浮力将减小。
故答案为：S；上浮。
20．解：（1）由甲、乙、丙三幅图对比得到：电流周围存在磁场，磁场的方向与电流方向有关；
（2）电子定向运动方向与电流方向相反，所以在图丁中，小磁针上方的电流方向与图乙相同，故小磁针将发生如图乙所示方向的偏转。
21．解：（1）悬浮地球仪是利用的同名磁极相互排斥的原理制成的，闭合开关，电磁铁中通电产生磁性，与球体相排斥，所以地球仪工作时，球体悬浮于空中，在空中静止，所以球体竖直方向受到的重力与磁力是一对平衡力；当磁悬浮地球仪停止工作时，应先“拿开球体”再“切断电源”，防止地球仪在重力作用下会落下来而摔坏；
（2）图乙中，根据题意“它能大致模拟地磁场的分布特点”可知，球体下方的磁极为N极，根据同名磁极相互排斥，因此螺线管的上方为N极，由右手螺旋定则可知，电流从A流入，B流出，因此A端接电源正极。
故答案为：（1）拿开球体；（2）正。
22．解：读图可知，压敏电阻R在控制电路中；当人站上电梯，压敏电阻的阻值减小，根据欧姆定律而开展，电路中电流变大，电磁铁磁性增强，吸引衔铁，使触点与1断开，与2连接，在工作电路中，电动机原本与电阻R1串联，此时电阻R1被断路，电动机两端的电压增大，电路中的电流变大，转速就会变大。
故答案为：强；大。
23．解：（1）在控制电路中，由两金属块和水组成的部分相当于电路元件中的开关，可以控制电路；
（2）在调试过程中发现，车库有积水时，说明控制电路已经连通；电铃并没有发出声音，说明衔铁没有被吸下，即电磁铁磁性较弱，要使电铃发出声音，应增大电磁铁的磁性；
A、增大电源甲的电压，可以增大通过电磁铁的电流，使电磁铁的磁性增强，故A可行；
B、抽出铁芯，电磁铁的磁性减弱，故B不可行；
C、升高衔铁的高度，相当于电磁铁的磁性减弱，故C不可行；
故选A。
故答案为：（1）开关；（2）A。
24．解：（1）将条形磁铁S极靠近图中缝衣针针尖，缝衣针尖被排斥，则缝衣针针尖的磁极为S极，针尾为N极；缝衣针尖被吸引，则缝衣针针尖的磁极为N极，针尾为S极；
（2）将自制的指南针多次转动，静止时指示的方向与地图确定的方向进行比较，可知简易指南针是否指示南北；
（3）根据评价量表进行测试评价，小科制作的指南针“指标一”被评为“优秀”，“指标二”被评为“合格”。为使该指南针的“指标二”达到优秀水平，可以调整指南针的重心位置。
故答案为：（1）将条形磁铁S极靠近图中缝衣针针尖，缝衣针尖被排斥，则缝衣针针尖的磁极为S极，针尾为N极；缝衣针尖被吸引，则缝衣针针尖的磁极为N极，针尾为S极；
（2）将自制的指南针多次转动，静止时指示的方向与地图确定的方向进行比较；
（3）调整指南针的重心位置。
25．解：（1）实验1、2、3或4、5、6的线圈匝数相同，电流不同，观察吸引的小铁钉的多少，判断出通电螺线管的磁性强弱与电流的大小的关系；实验1、4或2、5或3、6电流相同，线圈匝数不同，观察吸引的小铁钉的多少，判断出通电螺线管的磁性强弱与线圈匝数的关系。
（2）实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的小铁钉数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系；
（3）实验1、4或2、5或3、6电流相同，线圈匝数越多，吸引的小铁钉越多，因此可知：在电流相同时，线圈匝数越多，通电螺线管的磁性越强。
故答案为：（1）线圈匝数和电流大小；（2）保持电流不变；（3）在线圈匝数相同时，电流越大，通电螺线管的磁性越强。
26．解：（1）可能是因为电流产生了磁场，从而导致小磁针的偏转。
（2）要否定猜想1，要通过在玻璃罩和上方的导线之间加入金箔、玻璃等介质，排除空气对流，通过导体中有电流时磁针仍偏转，得出对流可导致磁针的偏转是错误的；
（3）图丙与图甲比较可知，丙图中粗铂丝电阻较小，电路中的电源相同，所以丙图中电流较大，所以小磁针偏转角度较大；丙图与甲图中的铂丝中的电流方向相反，所以产生的磁场方向相反，因此小磁针的偏转方向相反，所以丙组中小磁针将顺时针偏转，偏转角度变大，故选A；
故答案为：（1）电流产生了磁场；
（2）小磁针偏转；
（3）A。
27．解：（1）当食盐重力较小时，压敏电阻较大，电路中的电流较小，电磁铁的磁性较弱，不能吸引衔铁，则A通电而工作，是添加系统，当食盐重力足够大，电磁铁吸引衔铁，A电路断开，B电路通电，则B是封装系统；
（2）控制电路的电源电压U为6V，R0为20欧，电磁铁的吸合电流I＝20mA＝0.02A，
电路的总电阻为R总＝＝＝300Ω，
根据串联电路的知，压敏电阻R＝R总﹣R0＝300Ω﹣20Ω＝280Ω；
根据表格中数据，食盐和托盘的重力G＝F＝9N；
则食盐和托盘的质量m＝＝0.9kg；
则食盐的质量为m'＝0.9kg﹣0.5kg＝0.4kg；
（3）适当增加控制“食盐添加系统”的电磁铁线圈匝数，可以增强电磁铁的磁性，当电流较小时就可以停止添加实验，但压力不再改变，控制电路的电流不再改变，B永远无法工作，不能完成封装工作。
答：（1）B；
（2）该电路可自动封装的食盐质量为0.4kg；
（3）不可行，添加系统停止工作时，压敏电阻不再改变，电流达不到吸合电流，封装系统无法工作。
28．解：（1）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的电流变大，电流增大时电磁铁的磁性增强；
（2）电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力，
即F＝G＝mg＝1000kg×10N/kg＝10000N，
由图乙，当压力F＝10000N，对应的压敏电阻阻值R2＝100Ω
因为串联电路中总电阻等于各分电阻之和，
所以控制电路中的电流：I＝＝＝0.03A＝30mA，
因为30mA＞20mA，所以此时电梯超载。
（3）由于电磁铁线圈电流达到20mA时，电铃发出警报声，减小最大载客量则R2的阻值变大，为了使电路中的电流提前达到20mA，所以根据I＝可知应减小R1或增大电源电压。
故答案为：（1）增强；
（2）此时电梯超载。
29．解：（1）由图可知，该装置由电磁铁、衔铁、弹簧片、触点组成，左边电路为低压控制电路，右边电路为高压工作电路，其基本结构是一个电磁继电器；
（2）电路启动时的总电阻：
R总＝＝＝400Ω，
此时热敏电阻的阻值：
R热＝R总﹣R0＝400Ω﹣10Ω＝390Ω，
对照表格数据可知，此时的启动温度是25℃；
（3）因为电路启动时的总电阻为400Ω，由表中数据可知，空调启动温度设定为30℃时，热敏电阻的阻值为360Ω，
则电路中还应串联的电阻：
R′＝R热＝R总﹣R热′﹣R0＝400Ω﹣360Ω﹣10Ω＝30Ω。
（4）本装置通过热敏电阻改变电路中的电阻，从而改变电路中的电流，也可以通过将左边电源改为可调压电源来实现对其控制。
故答案为：（1）电磁继电器；
（2）空调的启动温度是25℃；
（3）控制电路中需要再串联30Ω的电阻；
（4）可以将左边电源改为可调压电源。
A B C D
第7题 第8题 第9题
第11题 第12题 第13题 第14题
第18题 第19题
第20题 第21题
