浙教版科学八下 第1章 电和磁单元测试卷（一）（含答案）

中小学教育资源及组卷应用平台

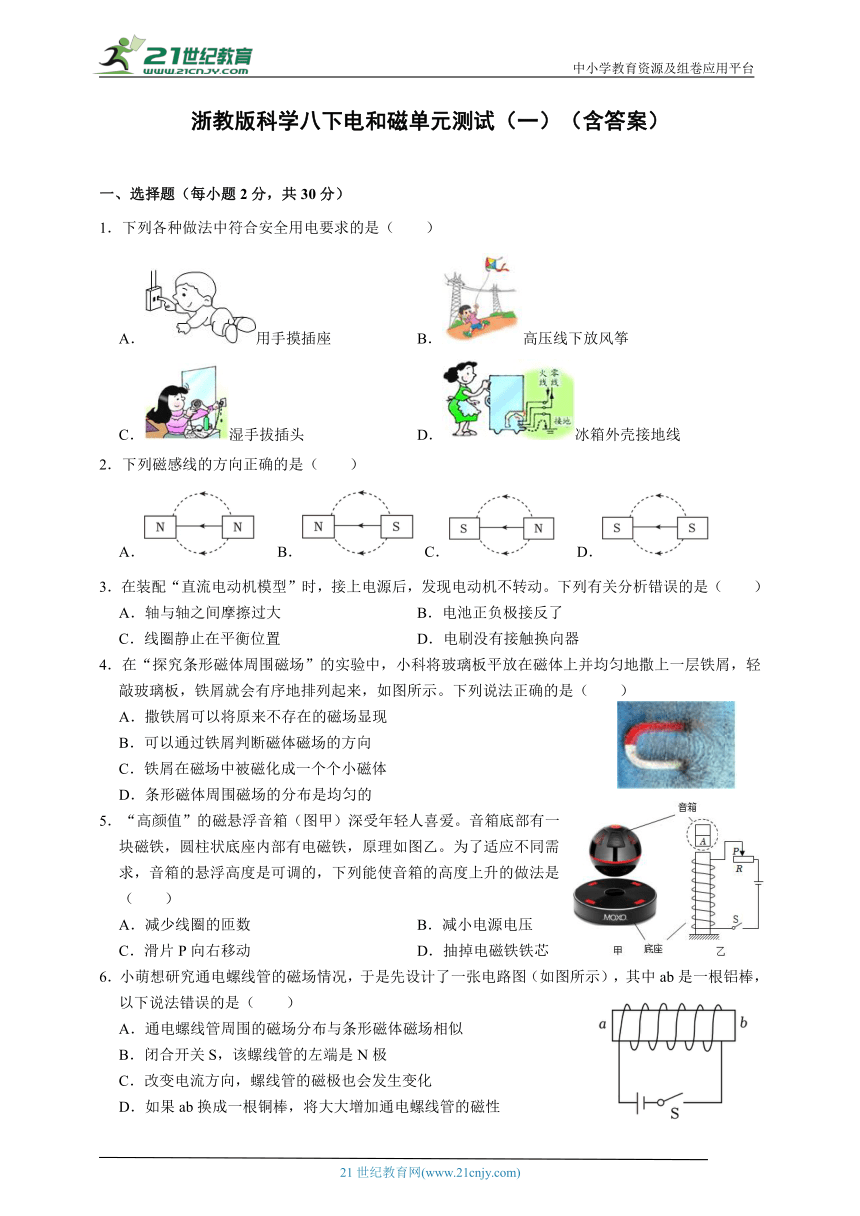

浙教版科学八下电和磁单元测试（一）（含答案）
一、选择题（每小题2分，共30分）
1．下列各种做法中符合安全用电要求的是（　　）
A．用手摸插座 B．高压线下放风筝
C．湿手拔插头 D．冰箱外壳接地线
2．下列磁感线的方向正确的是（　　）
A． B． C． D．
3．在装配“直流电动机模型”时，接上电源后，发现电动机不转动。下列有关分析错误的是（　　）
A．轴与轴之间摩擦过大 B．电池正负极接反了
C．线圈静止在平衡位置 D．电刷没有接触换向器
4．在“探究条形磁体周围磁场”的实验中，小科将玻璃板平放在磁体上并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图所示。下列说法正确的是（　　）
A．撒铁屑可以将原来不存在的磁场显现
B．可以通过铁屑判断磁体磁场的方向
C．铁屑在磁场中被磁化成一个个小磁体
D．条形磁体周围磁场的分布是均匀的
5．“高颜值”的磁悬浮音箱（图甲）深受年轻人喜爱。音箱底部有一块磁铁，圆柱状底座内部有电磁铁，原理如图乙。为了适应不同需求，音箱的悬浮高度是可调的，下列能使音箱的高度上升的做法是（　　）
A．减少线圈的匝数 B．减小电源电压
C．滑片P向右移动 D．抽掉电磁铁铁芯
6．小萌想研究通电螺线管的磁场情况，于是先设计了一张电路图（如图所示），其中ab是一根铝棒，以下说法错误的是（　　）
A．通电螺线管周围的磁场分布与条形磁体磁场相似
B．闭合开关S，该螺线管的左端是N极
C．改变电流方向，螺线管的磁极也会发生变化
D．如果ab换成一根铜棒，将大大增加通电螺线管的磁性

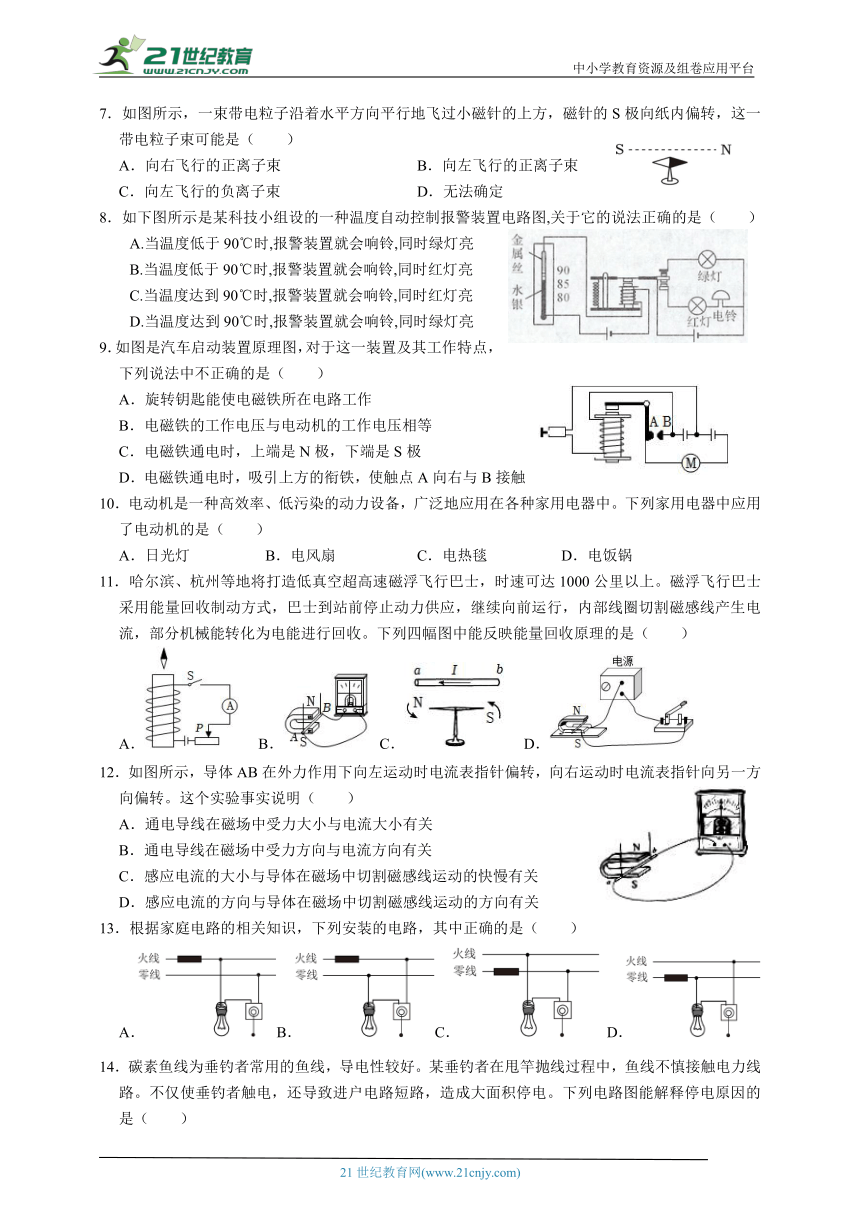

7．如图所示，一束带电粒子沿着水平方向平行地飞过小磁针的上方，磁针的S极向纸内偏转，这一带电粒子束可能是（　　）
A．向右飞行的正离子束 B．向左飞行的正离子束
C．向左飞行的负离子束 D．无法确定
8．如下图所示是某科技小组设的一种温度自动控制报警装置电路图,关于它的说法正确的是（　　）
A.当温度低于90℃时,报警装置就会响铃,同时绿灯亮
B.当温度低于90℃时,报警装置就会响铃,同时红灯亮
C.当温度达到90℃时,报警装置就会响铃,同时红灯亮
D.当温度达到90℃时,报警装置就会响铃,同时绿灯亮
9．如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（　　）
A．旋转钥匙能使电磁铁所在电路工作
B．电磁铁的工作电压与电动机的工作电压相等
C．电磁铁通电时，上端是N极，下端是S极
D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触
10．电动机是一种高效率、低污染的动力设备，广泛地应用在各种家用电器中。下列家用电器中应用了电动机的是（　　）
A．日光灯 B．电风扇 C．电热毯 D．电饭锅
11．哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士，时速可达1000公里以上。磁浮飞行巴士采用能量回收制动方式，巴士到站前停止动力供应，继续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是（　　）
A． B． C． D．
12．如图所示，导体AB在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转。这个实验事实说明（　　）
A．通电导线在磁场中受力大小与电流大小有关
B．通电导线在磁场中受力方向与电流方向有关
C．感应电流的大小与导体在磁场中切割磁感线运动的快慢有关
D．感应电流的方向与导体在磁场中切割磁感线运动的方向有关
13．根据家庭电路的相关知识，下列安装的电路，其中正确的是（　　）
A．B．C． D．
14．碳素鱼线为垂钓者常用的鱼线，导电性较好。某垂钓者在甩竿抛线过程中，鱼线不慎接触电力线路。不仅使垂钓者触电，还导致进户电路短路，造成大面积停电。下列电路图能解释停电原因的是（　　）
A． B．
C． D．
15．如图是部分家庭电路示意图，晚上亮着的灯突然熄灭，用测电笔测P、M、N、Q四个点，测电笔均能发光，则电路故障可能是（　　）
A．保险丝烧断了 B．M点与N点之间断路
C．N点与Q点之间断路 D．Q点与零线之间断路
二、填空题（19-23题每空1分，其余每空2分，共37分）
16．如图是我国早期的指南针一一司南，由勺形的指南器具和外方内圆的底座组成。
（1）东汉学者王充在《论衡》中记载：“司南之村，投之于地，其抵指南”，其中“柢”是指勺柄，是因为受到　 　的作用而指向地理的南极附近，其“柢”应该为磁体的 　 　极。
（2）铜、铝、铁三种金属中，适合做司南底座的有 　 　。
17．学习了“磁现象”的相关知识后，小科同学从实验室借了一些器材，请你和他一起完成下列实验。
（1）图甲桌面上放有一定量的铁屑，将两根完全相同的条形磁铁A和B，放置在靠近铁屑的上方并吸附一定量的铁屑。现将一根长度略大于两磁铁间距的软铁棒，轻轻搁在两磁铁上，如图乙所示。则被吸附的铁屑会 　 　（选填“增加”“不变”或“减少”）。
（2）另取一根条形磁铁，左端为S极，右端为N极，如图丙所示，下列图像能正确表示沿磁铁表面从O点经a点移动到b点的过程中磁性强弱变化情况的是 　 　。
A. B. C.D.
18．如图甲是一种”潜水自救装置”，其工作原理如图乙所示，力敏电阻Rx的阻值随潜水深度的改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，反应盒中两种物质混合并开始反应产生气体，气囊快速充气上浮，将潜水运动员拉回到水面，其中U为电源电压，R0为定值电阻。
（1）为实现以上功能，在图丙中画出力敏电阻Rx的阻值随深度变化的大致曲线 　 　。
（2）若其他条件不变，增加电磁铁的线圈匝数，则安全深度将如何变化并说明理由
　 。
19．如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为　 　极，将滑片P向右滑动，空心小铁球将　 　。（填“上浮”“下沉”“静止”）
20．科学进步是推动人类文明发展的重要动力，科学技术也在影响我们的生活。
（1）电能的用途具有划时代的意义，但要注意用电安全。一般情况下，在 　 　伏以下的电压是安全的。
（2）电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图所示的电路，a、b处接电动机或指示灯。当低压控制电路断开时，指示灯亮：当低压控制电路闭合时，电动机工作。则a处接的是 　 　（选填“指示灯”或“电动机”）。
21．如图所示是灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连。当线圈中有电流通过时，线圈会转动，这与 　 　（选填“电动机”或“发电机”）的原理相同；若线圈中的电流方向改变，指针的偏转方向将 　 　（选填“不变”或“改变”）。
22．实验发现，当两条平行放置的直导线a、b中通以相同方向的电流时，两根导线相互吸引，如图所示。使导线b受力的施力物体是 　 　。如果只改变导线a中的电流方向，两根导线间
　 　（选填“有”或“没有”）作用力，改变后a在b处产生的磁场方向是 　 　。
A.垂直纸面向内 B.垂直纸面向外 C.水平向右 D.水平向左
23．如图是手机无线充电的原理简化图，当充电器线圈接通电源之后该线圈就会产生磁场。
（1）当手机放在充电器上的时候，手机中的线圈就会产生 　 　实现无线充电。
（2）请在图中标出A点的磁场方向（电流方向为逆时针）。
（3）与传统方式相比，请对这种充电方式进行评价 　 　。
24．小金做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：
（1）甲装置应用的原理是　 　。
（2）乙中导体cd运动过程中，电能转化成　 　能。
（3）丙图是电吉他主要部件的基本结构图，当拨动金属吉他弦产生振动时，经一系列转化后将电信号转为吉他的声音信号，其工作原理与　 　（连填“甲”或“乙”）相同。
25．图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中，图乙为断路器分别在“电路正常”和“某处短路”两种状态的示意图。
（1）图甲中灯泡与插座的联接方式是 　 　。
（2）将断路器接入图甲中M处时，应选择a.b.c中的 　 　两个接线柱。
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况，其中能使氖管发光的是 　 　。（可多选）
A.接地插孔 B.零线插孔 C.火线插孔
26．今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的是 　 　；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 　 　。
A．迅速把他拉开，使他脱离电源
B．迅速用手拉开电线
C．立即切断电源或用绝缘体将电线挑开
D．迅速用小刀割断电线。
三、探究题（每空2分，共16分）
27．如图所示是某学习小组同学设计的研究“影响通电螺线管磁性强弱的因素”的实验电路图。该组同学通过实验记录数据如下表：
通电螺线管中有无铁芯 无铁芯 有铁芯
线圈匝数 50匝 50匝
实验次数 1 2 3 4 5 6
电流/安 0.8 1.2 1.5 0.8 1.2 1.5
吸引大头针的最多数目/枚 0 0 0 3 5 8
（1）同学们可以通过比较 　 　（填实验序号）实验数据可以得出：在匝数相同的情况下，通电螺线管的磁性，随电流增加而增大。
（2）同学们发现前面3次实验中没有吸引起大头针，可以采用什么方法验证有磁性呢？请写出一种：　 　。
（3）在与同学们交流讨论时，另一组的同学提出一个新问题：“当线圈中的电流和匝数一定时，通电螺线管的磁性强弱是否还与线圈内的铁芯大小（粗细）有关？”现有大小不同的两根铁芯，请利用本题电路，写出简要的操作方案：　 　。
28．小红在学习了磁场对通电导体有力的作用后，进一步查阅资料，了解到当电流与磁场垂直时，磁场对通电导体的作用力大小与磁场强度、导体在磁场中的长度以及导体中的电流强度有关。
她设计了如图所示的装置，先初步探究磁场对通电导体的作用力与电流大小的关系。实验步骤如下：
①将一根导体棒用两根细线悬挂在铁架台上，将一蹄形磁铁竖直固定在铁架台上，并让导体棒与下方的蹄形磁铁磁极间的磁场方向垂直；
②给导体两端加电压U1，导体静止时，观察悬线与竖直方向偏转的角度为α1；
③导体静止时，观察悬线与竖直方向偏转的角度为α2；
④比较α1、α2的大小，发现α2＞α1，即可初步验证其它条件一定，通电导体的电流越大，受到磁场的作用力越大。
（1）请将第③步的步骤补充完整：　 　。
（2）小红想继续探究通电导体在磁场受到作用力的大小与导体在磁场中的长度是否有关，于是她将图中的导体棒换成了一根较长的导体棒，其它条件不变，此时她发现悬线与竖直方向偏转的角度变小了，于是她得出结论，“其它条件一定，通电导体在磁场中的长度越长，受到的磁场作用力越小”。但她查阅一些资料后发现，理论上通电导体在磁场中的长度越长，受到的磁场作用力越大，这与她实验所得到的结论相反。请你说明小红得出的结论与资料不符的原因。 。
29．在探究电磁感应现象“感应电流产生的条件”的实验中。
（1）要使灵敏电流表指针发生偏转，导体AB应 　 　运动。（填“上下运动”或“左右运动”）
（2）无论导体棒在磁场中怎么运动，灵敏电流表指针都不发生偏转，其原因可能是 　 　。
（3）在探究过程中，发现每次表盘指针的偏转角度不相同，于是对影响感应电流大小的因素作以下猜想：
猜想一：与导体切割磁感线运动的速度大小有关；
猜想二：与磁场的强弱有关；
猜想三：与导体的长度有关。
为了验证猜想二，请根据猜想并利用本题电路，适当增加实验器材，写出操作方
案：　 　。
四、解答题（第30题10分，第31题7分）
30．光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路，为达到天亮灯熄天暗灯亮的效果，将路灯连入照明电路中时，该接入接线柱是 　 　（选填“AB”、“BC”、“AC”）。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。图中蓄电池可提供的电压为U＝6V，电磁铁的线圈电阻忽略不计。有三个不同规格的滑动变阻器可供选择：R1（0～100Ω），R2（0～500Ω）、R3（0～1800Ω）。要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择 　 　（选填“R1”、“R2”或“R3”）。请计算说明原因。
（3）选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯才开始工作，以下操作理论上可行的是 　 　。
A.将滑动变阻器滑片向左滑动 B.控制电路中串联一个电阻
C.增大控制电路的电源电压 D.减少电磁铁线圈匝数
31．人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级（42伏，36伏，24伏，12伏，6伏）。如在皮肤干燥等情况下42伏以下的电压是安全的；在极端潮湿等环境中6伏以下的电压才是安全的。
（1）图甲为测电笔结构简图，用此测电笔辨别零线、火线时，除笔尖金属体接触电线外，手还要接触 　 　。
（2）某人用正确的方式使用测电笔接触零线，此时流过人体的电流为 　 　。
（3）如图乙，在使用测电笔接触火线时，人体和测电笔串联。为确保人体在任何环境中都安全，测电笔内部电阻设计至少为21400欧，则允许通过人体的最大电流为多少毫安？
答案
1．解：A、将手指塞进插座，会造成触电，故A不符合安全用电的原则；
B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故B不符合安全用电原则；
C、生活用水是导体，用湿手拔插头，可能会因水导电而发生触电事故，故C不符合安全用电原则；
D、冰箱的金属外壳接地，是为了防止外壳带电而发生触电事故，故D符合安全用电的原则。
故选：D。
2．解：在磁体外部，磁感线从磁体的N极出发，回到S极，故ABD错误，C正确。
故选：C。
3．解：AD、轴与轴之间的摩擦太大、电刷和换向器的接触不良都会导致电动机模型通电后不能转动，故AD正确；
B、电池正负极接反了会造成线圈反向偏转，故B错误；
D、若线圈静止在平衡位置，受平衡力，电动机不会转动，故C正确。
故选：B。
4．解：A、磁体周围始终存在磁场，借助细铁屑可以显示磁体周围的磁场分布特点，但不是将原来不存在的磁场显示出来，故A错误；
B、可以通过铁屑判断磁体磁场大致分布，由于铁屑不能显示磁极，因而不能判读磁场方向，故B错误；
C、铁屑原来没有磁性，但在磁场的作用下能够获得磁性，说明铁屑被磁化了，故C正确；
D、由图可知，铁屑的分布是不均匀的，即条形磁体周围的磁场分布也是不均匀的，故D错误。
故选：C。
5．解：A、闭合开关S，若保持其它条件不变，将电磁铁的线圈匝数变少，音箱受到的磁力减小，音箱在底座上悬浮时的高度会变低，故A错误；
B、闭合开关S，若保持其它条件不变，减小电源电压，电路中的电流也会减小，音箱受到的磁力减小，音箱在底座上悬浮时的高度会变低，故B错误；
C、闭合开关S，若保持其它条件不变，滑片P向右移动，滑动变阻器接入电路中的电阻变小，电路中的电流会增大，音箱受到的磁力增大，音箱在底座上悬浮时的高度会上升，故C正确；
D、闭合开关S，若保持其它条件不变，抽掉电磁铁铁芯，音箱受到的磁力减小，音箱在底座上悬浮时的高度会变低，故D错误。
故选：C。
6．解：A、通电螺线管周围的磁场与条形磁体磁场相似，故A正确；
B、如图，闭合开关S，电流从螺线管的左端进入，从右端流出，螺线管具有磁性，根据安培定则知，螺线管的左端是N极，右端是S极，故B正确；
C、通电螺线管的磁极与通电螺线管中的电流方向有关，改变电流方向，螺线管的磁极也会发生变化，故C正确；
D、铜棒不是磁性材料，如果ab换成一根铜棒，将不会增加通电螺线管的磁性，故D错误。
故选：D。
7．解：小磁针的S极向纸内偏转，则N极向纸外偏转，所以，飞行粒子下方的磁场方向向外，根据安培定则可知电流方向向左；
由于电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以，这束粒子若带正电，则向左飞行，若带负电（负离子和电子均带负电），则向右飞行，故ACD错误，B正确。
故选：B。
8．9.C解析:温度达到90摄氏度时,控制电路接通,电磁铁
工作,衔铁被吸引,接通工作电路中的下半部分,铃响,红灯亮。
9．解：AD、将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，使触点A向右与B接触，把电动机所在电路接通，汽车启动，故AD正确；
B、由图知，电磁铁的工作电压只是电动机的工作电压的一部分，电磁铁的工作电压比电动机的工作电压低，故B错误；
C、由右手螺旋定则可知，电磁铁通电时，上端是N极下端是S极，故C正确。
故选：B。
10．解：A、日光灯是将电能转化为内能和光能，故A不符合题意。
B、电风扇是将电能转化机械能，应用了电动机，故B符合题意。
C、电饭锅和电热毯都是将电能转化为内能，故CD不符合题意。
故选：B。
11．解：线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，这是电磁感应现象；
A、该装置是电磁铁，电磁铁是利用电流的磁效应工作的，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理来工作的，故B符合题意；
C、这是奥斯特实验，奥斯特实验说明通电导体的周围存在磁场，故C不符合题意；
D、通电导体在磁场中要受到力的作用，电动机是利用该原理来工作的，故D不符合题意。
故选：B。
12．解：图中装置没有电源，导体在磁场中做切割磁感线运动而产生感应电流，是电磁感应现象，不能说明通电导线在磁场中受力的大小和方向，故AB错误；
由题知，当导体运动的方向改变时，电流表指针的偏转方向也改变，即感应电流的方向改变了，由此可以得出：感应电流的方向与导体在磁场中切割磁感线运动的方向有关；故D正确，C错误。
故选：D。
13．解：A、保险丝接在火线上，正确；开关接在零线与灯之间，当更换灯泡时，断开开关，灯泡还与火线相连，不安全，故A错误；
B、保险丝接在火线上，正确；开关接在火线与灯之间，当更换灯泡时，断开开关，灯泡没有与火线相连，安全，故B正确；
CD、保险丝安装在零线上，当保险丝熔断时，家庭电路中还有电，但用电器不能工作，容易使人认为没电而导致触电事故的发生；并且C中开关接在零线与灯之间，当更换灯泡时，断开开关，灯泡还与火线相连，不安全，故CD错误。
故选：B。
14．解：AC、图中鱼线连接在零线上，无论是在进户电路之前，还是进户电路之后，都不会造成短路，也不会触电，故AC不合题意；
B、图中鱼线连接在火线上，不会造成短路，故B不合题意；
D、图中鱼线连接在火线上，并且将火线与地线连接，会造成进户电路短路，同时人接触鱼线会触电，故D符合题意。
故选：D。
15．解：灯突然熄灭，说明电路断路。使用试电笔时，用手接触笔尾的金属体，笔尖接触被检测电线，若测电笔氖管发光，则被检测的电线是火线，否则为零线；测电笔测试图中的P、M、N、Q四点，四点都能使测电笔发光，说明P、M、N、Q与火线连通，故保险丝不可能烧断，所以故障是零线断路（Q点、N通过灯泡与火线相连）。故ABC错误，D正确。
故选：D。
16．解：（1）地球周围存在磁场，对处于其中的磁体有磁力的作用；地理的南极是地磁的北极，根据异名磁极相互吸引，故“柢”应该为磁体的南极（S）；
（2）为了让司南受磁力作用能自由转动，故底座不能被磁化，故只能是铜和铝材料。
故答案为：（1）地磁场；S；（2）铜和铝。
17．解：（1）如图，当A磁体的N极和B磁体的S极间放一个软铁棒时，软铁棒会被AB磁体磁化，两个磁体和被磁化的软铁棒相当于一个磁体，中间磁极减弱，吸引的铁屑会减少。
（2）磁体的左端和右端是磁极，磁性最强，并且磁性强弱相同，中间磁性最弱，几乎没有磁性。
A、图像表示从左端到右端，磁性先变弱再变强，符合题意。
B、图像表示从左端到右端，磁性不变，不符合题意。
C、图像表示从左端到右端，磁性逐渐减弱，不符合题意。
D、图像表示从左端到右端，磁性逐渐增强，符合题意。
故应选：A。
故答案为：减少；A。
18．解：（1）由题意可知，在衔铁被吸引下来之前，电路是力敏电阻Rx的简单电路，由欧姆定律公式变形可得，Rx＝，又因为力敏电阻Rx的阻值随潜水深度的改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，即深度增大时，电磁铁的磁性增强，电路的电流减小，故力敏电阻Rx的阻值减小，因此力敏电阻Rx的阻值随深度变化的大致曲线如图所示；
（2）由题意可知，当深度增大时，力敏电阻Rx的阻值减小，由欧姆定律可知，控制电路的电流增大，当其他条件不变时，增加电磁铁的线圈匝数，磁性增强，当深度减小时，就已经吸引衔铁，故安全深度变小。
故答案为：（1）见解答图；（2）变小；当深度增大时，力敏电阻Rx的阻值减小，由欧姆定律可知，控制电路的电流增大，当其他条件不变时，增加电磁铁的线圈匝数，磁性增强，当深度减小时，就已经吸引衔铁，故安全深度变小。
19．解：①电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
②当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小，使得铁球上浮一些，排开水的体积变小，而且由有阿基米德原理可知受到的浮力将减小。
故答案为：S；上浮。
20．解：（1）如果我们发现有人发生触电事故，应先切断电源。一般情况下，在36V以下的电压是安全的。
（2）当低压控制电路断开时，衔铁与上触点连接，a路工作，而此时指示灯亮，说明a处是指示灯。
故答案为：（1）36；（2）指示灯。
21．解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，与电动机原理相同；
通电导体在磁场中的受力方向与磁场方向和电流的方向有关，若改变线圈中的电流方向，指针的偏转方向将改变。
故答案为：电动机；改变。
22．解：当两条平行放置的直导线a、b中通以相同方向的电流时，两根导线相互吸引，b受到了a的吸引力，所以使导线b受力的施力物体是a；
a、b中有电流通过，则a、b的周围存在磁场，a、b相当于是一个磁体；如果只改变导线a中的电流方向，a的磁场的方向发生了变化，a的磁场对b仍然有力的作用；
右手握住导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁感线方向，因此改变后a在b处产生的磁场方向是垂直纸面向外，故选：B。
故答案为：a；有；B。
23．解：（1）手机无线充电的原理：当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（2）电流从上往下看是逆时针转动，利用右手螺旋定则判断A点磁场方向是向下，如图所示：
；
（3）和传统充电相比，无线充电不需要数据线，避免了多种充电接口，所以充电方便、可以兼容多种充电接口的手机充电、可以一对多进行充电；
缺点：电磁辐射较大、充电效率低。
故答案为：（1）感应电流；（2）见解答；（3）优点：无线充电不需要数据线，避免了多种充电接口，所以充电方便、可以兼容多种充电接口的手机充电、可以一对多进行充电；
缺点：充电效率较低、电磁辐射较大。
24．解：（1）由题干图可知：闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会有感应电流产生，这是利用电磁感应现象的原理实现的，此时导体ab相当于电源；
（2）此时cd有电流通过，在磁场中受力的作用而运动，将电能转化为机械能；
（3）根据图丙可知，没有电源，通过拨动弦转化为电信号，最后转为声音信号，因此该过程为电磁感应现象，与发电机原理相同，即与甲的原理相同。
故答案为：（1）电磁感应；（2）机械；（3）甲。
25．解：（1）由图可知，灯泡与插座工作时互不影响，是并联的；
（2）将断路器接入图甲中M处时，断路器正常工作，应选择a、c两个接线柱；
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，三孔插座的右孔接的是火线，左孔通过灯泡接到火线上，所以火线插孔、零线插孔都能时测电笔的氖管发光，故BC正确。
故答案为：（1）并联；（2）a、c（3）BC。
26．解：家庭电路中的触电事故都是由人直接和间接与火线接触造成的；
触电方式包括两种：一是单线接触，指的是站在地上的人单手接触火线，A不安全；二是双线触电，指的是两手分别接触火线和零线，CD不安全；
B图中手接触的是零线，不会发生触电事故。故选B。
当发现有人触电时，我们应立即去断开电源；如果电源距离较远，则可以用绝缘体将电线挑开，使触电者火线分离，故C正确。
故答案为：B；C。
27．解：（1）实验4、5、6中线圈匝数相同，电流越大，吸引的铁钉越多，因此可以得出：在匝数相同的情况下，通电螺线管的磁性，随电流增加而增大；
（2）无铁芯插入时，磁性比较弱，不能吸引大头针，可以把小磁针放到螺线管的下端，断电时，小磁针一端指南一端指北，闭合开关，如果小磁针发生偏转，说明有磁性；
（3）当线圈中的电流和匝数一定时，通电螺线管的磁性强弱是否还与线圈内的铁芯大小有关，一定保持电流不变，滑动变阻器移动到一个固定的位置不动，保证线圈的匝数不变，螺线管中插入不同大小的铁芯，比较吸引大头针的最多数目，记录下来进行比较。
故答案为：（1）4、5、6；
（2）把小磁针放到螺线管的下端，断电时，小磁针一端指南一端指北，闭合开关，如果小磁针发生偏转，说明有磁性；
（3）按本题电路图接好电路，调节滑动变阻器的滑片于一定的位置，首先放入大的铁芯，观察吸引大头针最多的数目，记录数据；再放入小的铁芯，观察吸引大头针最多的数目，记录数据，两者进行比较。
28．解：（1）要探究磁场对通电导体的作用力与电流大小的关系，应通过改变电压来改变电路中的电流，因此，第③步的步骤可补充为：给导体两端加电压U2（U2＞U1），导体静止时，观察悬线与竖直方向偏转的角度为α2；
（2）由题意可知，根据小红的实验操作得出“其它条件一定，通电导体在磁场中的长度越长，受到的磁场作用力越小”这一结论是不合理的。因为，导体棒变长后，棒的重力变大，但导体在磁场中的长度没有变化，所以，偏转角变小。
故答案为：（1）给导体两端加电压U2（U2＞U1）；
（2）导体棒变长后，棒的重力变大，但导体在磁场中的长度没有变化，所以，偏转角变小。
29．解：（1）磁铁不动，闭合开关，导体棒沿左右方向运动时，导体切割磁感线，会产生感应电流，电流表指针会发生偏转；
（2）闭合电路的一部分导体在磁场中做切割磁感应线运动时，导体中就会有感应电流，若无论导体棒在磁场怎么运动，电流表指针都不发生偏转，其原因是没有闭合开关；
（3）要研究感应电流的大小与磁场强弱是否有关，控制导体切割磁感线运动的速度大小和导体的长度不变，只改磁场的强弱，即换用不同强度的磁体，相同的方式切割磁感线，比较指针两次偏转角度，若相差不大，与磁场的强弱无关；若相差明显，与磁场的强弱有关。
故答案为：（1）左右运动；（2）开关没有闭合；（3）控制导体切割磁感线运动的速度大小和导体的长度不变，只改磁场的强弱，即换用不同强度的磁体，相同的方式切割磁感线，比较指针两次偏转角度，若相差不大，与磁场的强弱无关；若相差明显，与磁场的强弱有关。
30．解：（1）为达到天亮灯熄天暗灯亮的效果，将路灯连入照明电路中时，天亮时，光敏电阻的阻值小，控制电路中的电流大，电磁铁的磁性强，吸下衔铁，灯泡灭；该接入接线柱是AB。
（2）当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合，此时控制电路中的总电阻为：，此时光敏电阻的电阻为2000Ω，
所以此时滑动变阻器的电阻为：R滑＝R总﹣R＝3000Ω﹣2000Ω＝1000Ω，所以应该选择滑动变阻器R3。
（3）如果为了节约用电，要求在天色更暗一些时路灯才开始工作，此时光敏电阻的电阻变大，使得电流减小，而电路中吸合的电流不变，所以应该增大电路中的电流，增强磁性。
A.将滑动变阻器滑片向左滑动，滑动变阻器接入电路的有效电阻变小，电路中的电流变大，故A符合题意；
B.控制电路中串联一个电阻，电路中的总电阻变大，电流变小，故B不符合题意；
C.增大控制电路的电源电压，可以增大电路中的电流，故C符合题意；
D.减少电磁铁线圈匝数，电磁铁的磁性减弱，故D不符合题意。
故选：AC。
故答案为：（1）AB；（2）R3；（3）AC。
31．解：（1）使用测电笔时，手要接触笔尾金属体，但不能接触笔尖金属体；
（2）在家庭电路中，零线与大地之间的电压为零，用正确的方式使用测电笔接触零线，此时流过人体的电流为零。
（3）为确保人体在任何环境中都安全，对人体的安全电压不高于6V，串联电路中电流处处相同，则人体允许通过的最大电流：I大＝＝＝0.01A。
答：（1）笔尾金属体；（2）零；
（3）允许通过人体的最大电流为0.01A。
