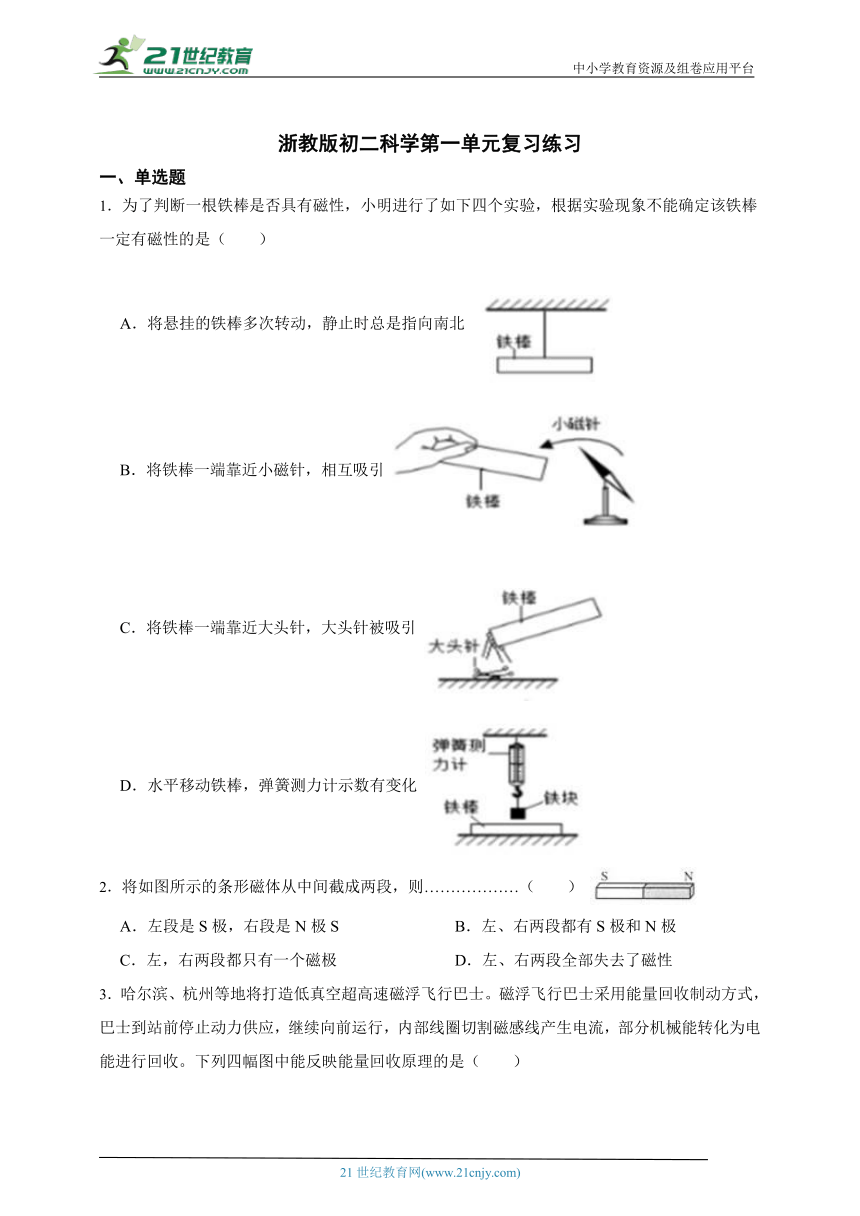

浙教版初二科学第一单元复习练习
一、单选题
1．为了判断一根铁棒是否具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒一定有磁性的是（　　）
A．将悬挂的铁棒多次转动，静止时总是指向南北
B．将铁棒一端靠近小磁针，相互吸引
C．将铁棒一端靠近大头针，大头针被吸引
D．水平移动铁棒，弹簧测力计示数有变化
2．将如图所示的条形磁体从中间截成两段，则………………（　　）
A．左段是S极，右段是N极S B．左、右两段都有S极和N极
C．左，右两段都只有一个磁极 D．左、右两段全部失去了磁性
3．哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士。磁浮飞行巴士采用能量回收制动方式，巴士到站前停止动力供应，继续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是（　　）
A． B．
C． D．

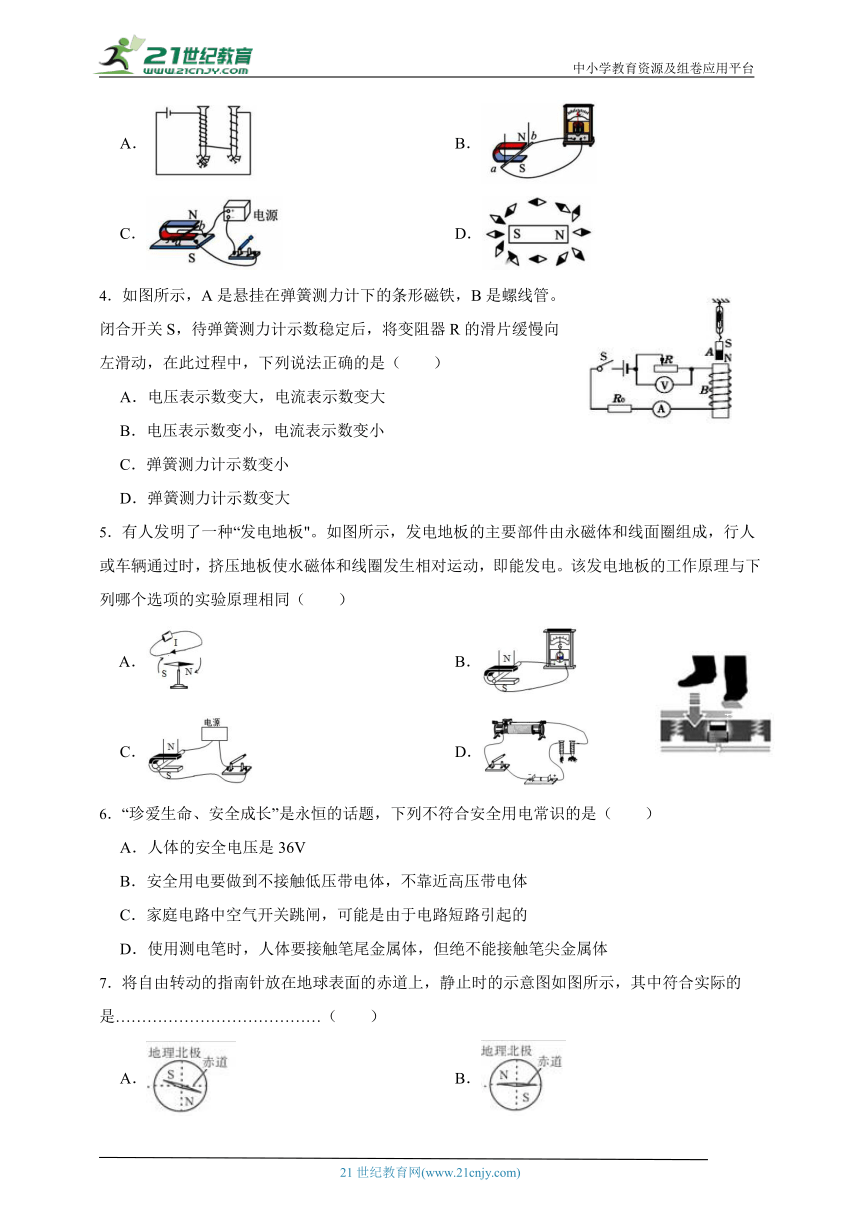

4．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向左滑动，在此过程中，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．弹簧测力计示数变小
D．弹簧测力计示数变大
5．有人发明了一种“发电地板"。如图所示，发电地板的主要部件由永磁体和线面圈组成，行人或车辆通过时，挤压地板使水磁体和线圈发生相对运动，即能发电。该发电地板的工作原理与下列哪个选项的实验原理相同（　　）
A． B．
C． D．
6．“珍爱生命、安全成长”是永恒的话题，下列不符合安全用电常识的是（　　）
A．人体的安全电压是36V
B．安全用电要做到不接触低压带电体，不靠近高压带电体
C．家庭电路中空气开关跳闸，可能是由于电路短路引起的
D．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
7．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是…………………………………（　　）
A． B．
C． D．

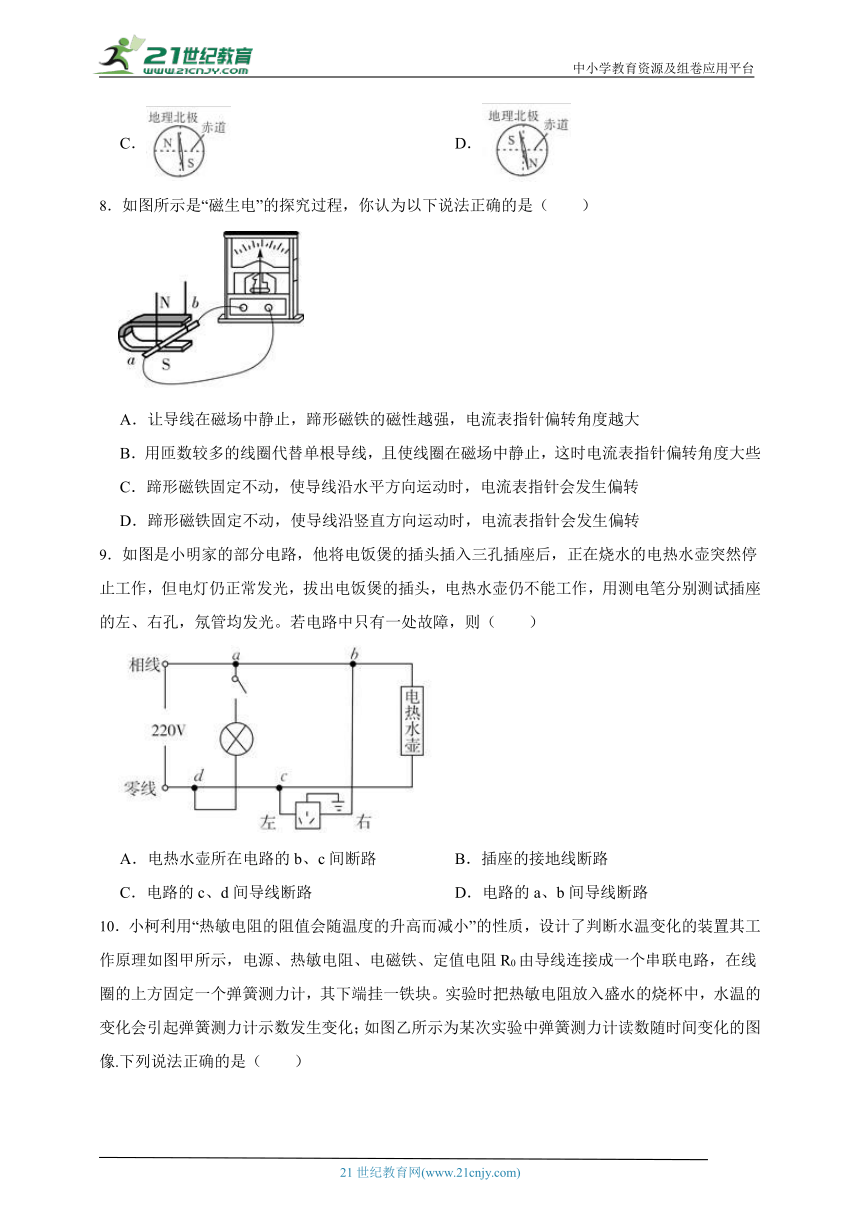

8．如图所示是“磁生电”的探究过程，你认为以下说法正确的是（　　）
A．让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大
B．用匝数较多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大些
C．蹄形磁铁固定不动，使导线沿水平方向运动时，电流表指针会发生偏转
D．蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转
9．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的b、c间断路 B．插座的接地线断路
C．电路的c、d间导线断路 D．电路的a、b间导线断路

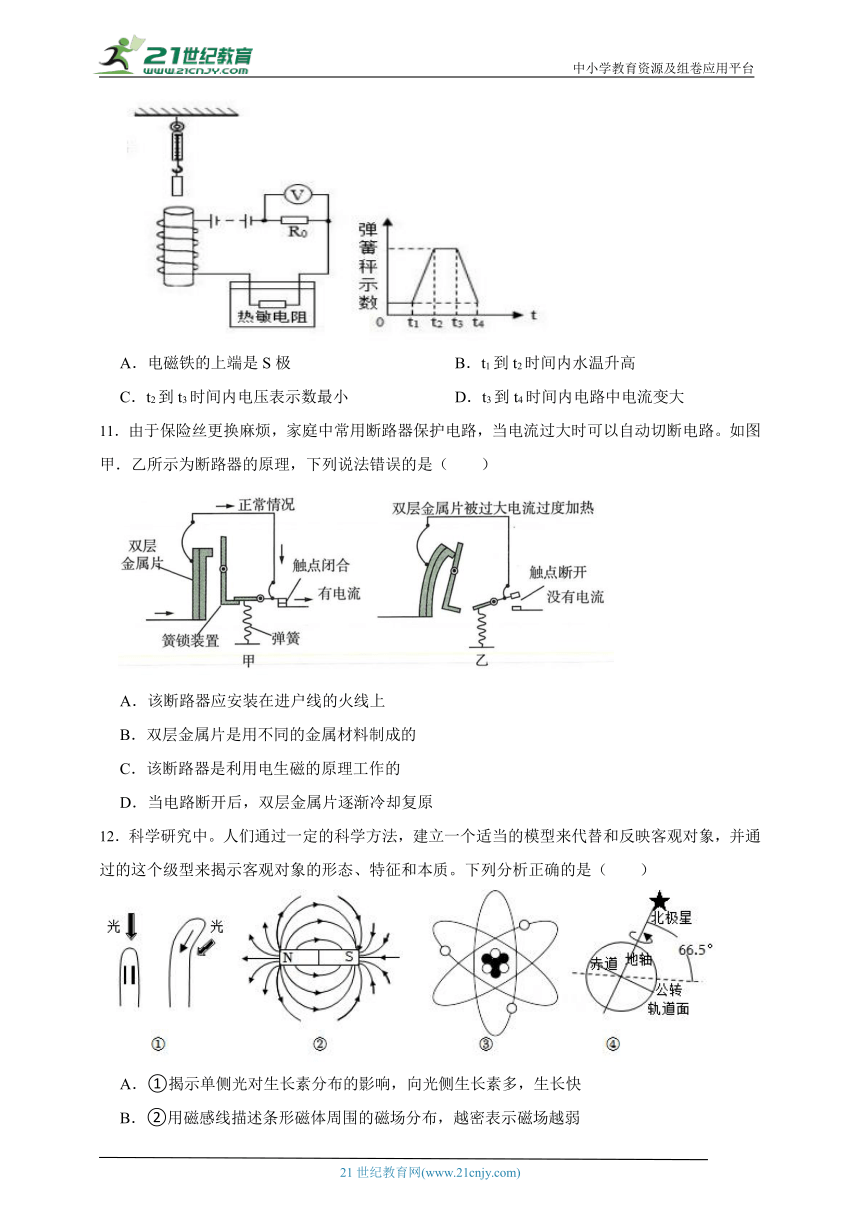

10．小柯利用“热敏电阻的阻值会随温度的升高而减小”的性质，设计了判断水温变化的装置其工作原理如图甲所示，电源、热敏电阻、电磁铁、定值电阻R0由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块。实验时把热敏电阻放入盛水的烧杯中，水温的变化会引起弹簧测力计示数发生变化；如图乙所示为某次实验中弹簧测力计读数随时间变化的图像.下列说法正确的是（　　）
A．电磁铁的上端是S极 B．t1到t2时间内水温升高
C．t2到t3时间内电压表示数最小 D．t3到t4时间内电路中电流变大
11．由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路。如图甲．乙所示为断路器的原理，下列说法错误的是（　　）
A．该断路器应安装在进户线的火线上
B．双层金属片是用不同的金属材料制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原
12．科学研究中。人们通过一定的科学方法，建立一个适当的模型来代替和反映客观对象，并通过的这个级型来揭示客观对象的形态、特征和本质。下列分析正确的是（　　）
A．①揭示单侧光对生长素分布的影响，向光侧生长素多，生长快
B．②用磁感线描述条形磁体周围的磁场分布，越密表示磁场越弱
C．③是原子结构模型，中央是原子核，核外是绕核高速运动的电子
D．④描述地球绕日公转，地轴始终是倾斜状态，箭头表示公转方向

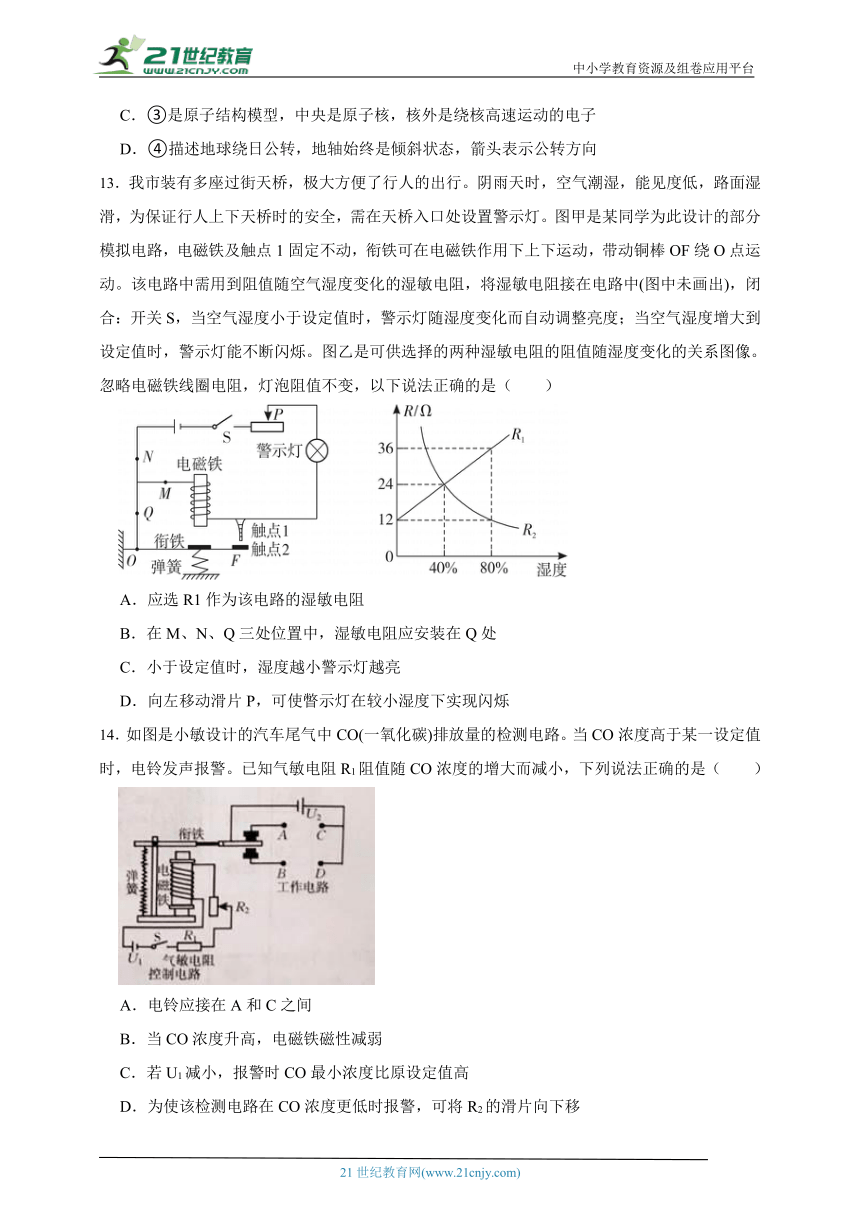

13．我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒OF绕O点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中(图中未画出)，闭合：开关S，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化的关系图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（　　）
A．应选R1作为该电路的湿敏电阻
B．在M、N、Q三处位置中，湿敏电阻应安装在Q处
C．小于设定值时，湿度越小警示灯越亮
D．向左移动滑片P，可使瞥示灯在较小湿度下实现闪烁
14．如图是小敏设计的汽车尾气中CO(一氧化碳)排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。已知气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（　　）
A．电铃应接在A和C之间
B．当CO浓度升高，电磁铁磁性减弱
C．若U1减小，报警时CO最小浓度比原设定值高
D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移
15．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动过程 中下列说法正确的是（　　）
A．电流表示数变大
B．弹簧测力计示数变大
C．螺线管上端是S极
D．若断开开关，弹簧测力计示数为零
二、填空题
16．如图所示是小华同学用微型电扇研究“电磁转换”的实验。
（1）小华将微型电扇的插头接入家庭电路，电扇旋转，如图甲所示，使微型电扇转动的工作原理是　 　。工作过程中，电扇将电能主要转化为　 　能。
（2）小华在微型电扇的插头处接入一只小灯泡，用手旋转叶片，发现小灯泡发光，如图乙所示，此时微型电扇如同一台　 　(填“电动机”或“发电机”)，其工作原理是　 　。
17．为辨别钢棒是否有磁性，小科设计实验进行探究。
（1）如图甲所示，当钢棒靠近小磁针时，若观察到小磁针与钢棒相互　 　，则判断钢棒原来一定具有磁性；
（2）如图乙所示，当钢棒水平向左移动的过程中，弹簧测力计示数有变化，则该钢棒原来一定　 　磁性。
18．我国发电厂发生的交流电的频率是　 　Hz，电动机是利用　 　的原理制成的，要改变通电导体在磁场中的受力方向，则可以通过改变磁场方向或改变　 　方向来实现。
19．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　 　（填“会”或“不会”）切断电路。若人体电阻为10千欧，触电时通过人体的电流为　 　毫安。漏电保护器（填“能”或“不能”）代替家庭电路中的断路器。
20．如图所示是小金设计的车库积水自动报警器，由控制电路和工作电路两部分组成。车库没有积水时，LED灯亮；车库有积水时，控制电路接通，电磁铁通电， 具有磁性，把衔铁吸下，电铃发出声音。请回答：
（1）控制电路对工作电路来说，相当于起到了电路元件中的　 　的作用；
（2）在调试过程中发现，车库有积水时，电铃并没有发出声音，下列调整措施可行的有　 　。(填字母编号)
A．增大电源甲的电压B．减小线圈匝数C．弹簧稍往右移D．升高衔铁的高度
21．如图甲的无人机灯光秀”燃爆”宁波：近千架无人机齐飞，以夜空为幕，执祝福之笔，欢度2023年元宵，与江边夜景、花市灯会交相辉映，共同点亮了宁波夜空。为了确保无人机的飞行速度不超过最大值280km/h，工程师给无人机的发动机装上了能控制油门大小的限速器，其简化电路如图乙所示。
（1）闭合开关后，电磁铁的上端为　 　 (填”N”或”S”)极。
（2）其中R的阻值随飞行速度变化的图象如图丙所示。若电源电压恒为6V，R0的阻值为10Ω，此电路的最大电流为　 　A。(电磁铁电阻忽略不计)
（3）若要进一步减小最大飞行速度，还可以采取的方法是　 　。
三、实验探究题
22．为探究电磁铁的磁性强弱跟哪些因素有关，小科设计了以下实验方案：用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕制若干圈，制成简单的电磁铁A、B，并将甲、乙串联接入电路中，闭合开关S后，电磁铁吸引大头针情况如图所示。
（1）通过观察　 　，来判断电磁铁磁性的强弱。
（2）通过比较图中A、B两电磁铁，初步得出结论：外形相同的螺线管，线圈的匝数越多，它的磁性越强，发现该结论不全面，应补充　 　。
（3）该装置　 　(选填“可以”或“不可以”)探究电磁铁的磁性强弱与电流大小的关系。
（4）本实验需要进行多次实验，多次实验的目的和下列实验多次实验的目的相同的是 。
A．伏安法测量定值电阻的阻值
B．探究并联电路电流规律
C．测量小石块的密度
23．某同学参加课外拓展性活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似(如图甲)。出于好奇，该同学利用图乙所示的装置进行了下面的实验。
[进行实验]去掉A电流计表面的透明面板，用手拨动指针，发现B电流计的指针发生了偏转。
[交流反思]在此实验中，与发电机功能相同的是　 　(选填“A”或“B”)电流计。
[拓展提升]
①反方向再次拨动A电流计的指针，发现B电流计指针的偏转方向　 　(选填“改变”、“不变”) ；
②该同学多次重复．上述实验后发现B指针偏转角度有时大有时小。查阅 资料得知：通电导体在磁场中的受力大小随电流大小的增大而增大；在其他条件相同时，仅让导体切割磁感线的速度增大，产生的感应电流也增大。利用原器材可以让B电流计的指针偏转角度更大的操作是　 　。
24． 电冰箱是通过温度控制器控制压缩机的开或停来控制温度的。某冰箱的温控制冷和照明电路如图甲。冰箱内温度控制器工作原理如图乙， 硬杆 可绕固定点 转动， 感温包内充有感温剂气体， 膜盒会因感温包内气体压强的变化而改变对 点的推力大小。
（1）请将图甲中的 三个接线头连入家庭电路。
（2）温度控制器接通电路的工作过程是： 当感温剂气体温度上升时，　 　，动触点和固定触点接通， 压缩机开始工作。
（3）某同学模拟冰箱温控制冷电路， 制作了一个恒温箱，如图丙。恒温箱中温度控制器的轻质硬杆 长为 长为 ， 注射器的最大刻度为 ， 刻度部分长为 。
查阅资料得知， 在弹性限度内， 弹簧的长度 与所挂钩码质量 的关系遵循函数 和为常数)。为了确定该弹簧 和 的值， 在弹簧上挂钩码测得三组数据如表。
当设定的温度为 时， 弹簧长 ， 触点 和 恰好接通。请计算此时注射器内气体的压强。(已知当时大气压为 取 )
（4）丙图中， 温度控制器硬杆上的连接点、均固定，调温旋钮转轴及触点 也固定，调温旋钮已调到最低温度， 在不更换元件的情况下，如何将恒温箱设定温度调节得更低
25．学校开展项目化学习挑战赛-为夜跑者设计制作节能夜跑灯。
[提供器材]塑料水管、胶塞、圆柱形强磁体、漆包线、LED灯(图甲，LED灯具有单向导电性，当电流从“+”极流入时，LED灯会发光，当电流从“-”极流入时，LED灯则不发光)等。
[项目要求]设计制作节能夜跑灯，将日常跑步产生的机械能转化为电能，使LED灯发光是利用　 　原理。
[方案设计]乙图为小柯设计的节能夜跑灯结构图，磁体在水管中可来回移动，线圈缠绕在塑料水管外壳并与一盏LED灯构成闭合电路。
[产品制作]小柯用磁性相同的磁体，以相同的速度切割磁感线，探究感应电压大小和线圈匝数关系，具体数据如丙所示。根据表中数据分析可得出结论　 　。确定匝数后，制作夜跑灯绑在小臂上，跑步时甩臂使一盏工作电压为1.8V的LED灯发光。
[项目评价]
节能夜跑灯设计制作评价量表(节选)
评价指标 　 5分 3分 1分 自评
夜跑灯设计图 有设计图且设计合理、结构有标注 有设计图且设计合理 有设计图但设计不合理 　
产品性能 发光情况 两盏LED灯交替发光 两盏LED灯发光 一盏LED灯发光 　
使用情况 日常跑步甩臂发光 快于日常跑步甩臂发光 手中摇动发光 　
根据评价表，小柯设计的夜跑灯发光情况一项评分为1分，请在图示虚线框内改进设计图使该指标达到5分。
四、解答题
26．如图1为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，有两个加热档位。设计师最初设计的内部电路有如图2甲、乙两种接法，其中电热丝R1=60Ω，R2=44Ω。
（1）使用挂烫机时，要插入三孔插座，是为了将金属外壳与　 　相连。
（2）保险丝的选择原则是保险丝额定电流　 　电器中正常工作电流。
（3）已知熔断器里的保险丝允许通过的最大电流为8A，请通过计算说明设计师应该选择哪个电路。（请写出计算过程，计算结果保留一位小数）
27．国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水溢出）时，装置能自动关闭气路。图甲为小晨设计的模拟装置示意图，电源电压U=9伏，当电磁铁线圈中的电流 安时，衔铁K被释放从而关闭气路（未画出）启动保护。不计线圈电阻，热敏电阻 的阻值与温度的关系如图乙中图线①所示。闭合开关 ，问：
（1）电磁铁下端的磁极为　 　极。
（2）若温度降至80℃时就启动保护，电路中定值电阻R0为多大？
（3）现仅将 更换为图线②所示的热敏电阻，若燃气灶熄火后，该电阻温度下降的快慢与图线①所示的电阻相同，装置启动保护的灵敏度会 ▲ （填“增强”或“降低”）要恢复与原来相同的灵敏度，电阻R0的取值要作如何的变化？并说明理由_。
28．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1=9V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图象；工作电路由电压为U2=220V的电源和电阻为R0=44Ω的电热丝组成。通过实验测得当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来。求：
（1）请用笔画线代替导线，按照题意将图中的工作电路连接完整；
（2）计算电热丝R0正常工作100s产生的热量。
（3）当滑动变阻器R2接入电路中的电阻为50Ω时，可使恒温箱的温度保持为　 　℃。
五、综合说理题
29．如图是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理。
答案解析部分
1．【答案】B
2．【答案】B
3．【答案】B
4．【答案】D
5．【答案】B
6．【答案】A
7．【答案】C
8．【答案】C
9．【答案】C
10．【答案】B
11．【答案】C
12．【答案】C
13．【答案】D
14．【答案】C
15．【答案】B
16．【答案】（1）通电线圈在磁场中受力转动；机械
（2）发电机；电磁感应现象
17．【答案】（1）排斥
（2）有
18．【答案】50；通电线圈在磁场中转动；电流方向
19．【答案】会；22
20．【答案】（1）开关
（2）A、C
21．【答案】（1）S
（2）0.3
（3）减小定值电阻R0的阻值(或增大电源电压)
22．【答案】（1）吸引大头针的数目
（2）电流大小相同时
（3）可以
（4）B
23．【答案】A；改变；加快A指针的拨动速度(或相同时间内增大指针的拨动幅度)。
24．【答案】（1）
（2）气压增大，膜盒对 点的推力变大
（3）
（4）注射器往左移 (或“注射器往上移”或“增加注射器内的气体”)。
25．【答案】电磁感应；当磁场强度、切割磁感线速度相同时，感应电压大小与线圈匝数成正比
26．【答案】（1）大地
（2）等于或略大于
（3）当两个电阻串联时且开关与1、2接触时，只有R2单独工作，
通过的总电流为：；
当两个电阻并联时，通过电路的总电流为：。
则设计师应该选择甲电路。
27．【答案】（1）N
（2）解：若温度降至80℃时就启动保护，由题意可知，此时电路中的电流I=0.05A，由图乙可知，Rt=100Ω，电路的总电阻R总= =180Ω
因串联电路中总电阻等于各分电阻之和，所以，电路中定值电阻R0=R总-Rt=180Ω-100Ω=80Ω
（3）装置启动保护时，电路中的电流为I=0.05A不变，电路的总电阻不变，热敏电阻的阻值不变，由图乙可知，热敏电阻的阻值相同时，②热敏电阻比①热敏电阻对应的温度较低，即②热敏电阻降的温度更低，装置才能启动保护，所以，仅将Rt更换为图线②所示的热敏电阻后，装置启动保护的灵敏度会降低。
要恢复与原来相同的灵敏度，应提高②热敏电阻对应的温度，此时其对应的阻值减小，在装置启动保护时总阻值不变的情况下，应增大定值电阻R0的阻值。
28．【答案】（1）
（2）电热丝R0正常工作100s产生的热量：。
（3）50
29．【答案】温度升高，水银面上升，因水银是导体，当温度上升到金属丝下端所指温度时，控制电路被接通，电磁铁线圈就有电流通过，电磁铁产生磁性吸引衔铁，使触点开关闭合，工作电路形成通路，电铃就响起来，发出报警信号.
