2024浙教版科学八（下）针对性训练【1.4-1.7】(2)（含答案）

中小学教育资源及组卷应用平台
2024八（下）针对性训练【1.4-1.7】(2)
一、选择题
1． （2023 青岛）下列装置中，利用图示实验原理工作的是（ ）
A、电烤箱 B、发电机 C、电风扇 D、电磁继电器
2． 温州BRT快速公交车上安装有自动爆玻器，险情发生时，司机按下开关，给爆玻器通电，爆玻器中的线圈转动会带动钨钢头击打车窗玻璃，使玻璃破碎（如图）下列能表示自动爆玻器工作原理的是（ ）
A B C D
3． 如图，以塑料管为连接轴将两个玩具电动机连接起来，电动机甲连接一个小灯泡，电动机乙连接电源，闭合开关后（ ）
A、小灯泡不发光，因为小灯泡未与电源相连 B、小灯泡发光，甲此时相当于发电机
C、乙的工作原理是电磁感应 D、甲工作时，电能转化为机械能
4． （2020·台州）辨别家庭电路中的火线与零线，应该选用（ ）
A、放大镜 B、测电笔 C、红外线测温仪 D、弹簧测力计
5． 下列仪器能测量用电器在一段时间里消耗电能多少的是（ ）
A B C D
6． （2023 仙桃）关于如图所示的实验，下列说法正确的是（ ）
A、该装置是用于探究“磁场对通电导线的作用”
B、导线ab运动时将电能转化为机械能
C、导线ab竖直向上运动时，灵敏电流计指针一定偏转
D、导线ab水平向左运动时，灵敏电流计指针一定偏转
7． （2023 呼和浩特）1820年奥斯特发现电流磁效应。1831年法拉第发现磁可以生电，其原理如图，当导体棒切割磁感线时，可以看到电流计指针发生偏转，利用这一原理，可以制成（ ）
A、电热器 B、电磁起重机 C、发电机 D、电动机
8． （2023 凉山州）2022年12月26日，“绿巨人”开进西昌，结束了凉山没有动车的历史。“绿巨人”采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。如图与其工作原理相同的是（ ）
A B C D
9．（2023 南充）以下关于电与磁的描述中，说法正确的是（ ）
A、如图甲所示，当闭合开关后电路中的绿灯亮
B、如图乙所示，与发电机工作原理相同
C、如图丙所示，与手机无线充电原理相同
D、如图丁所示，小磁针偏转是电磁感应现象

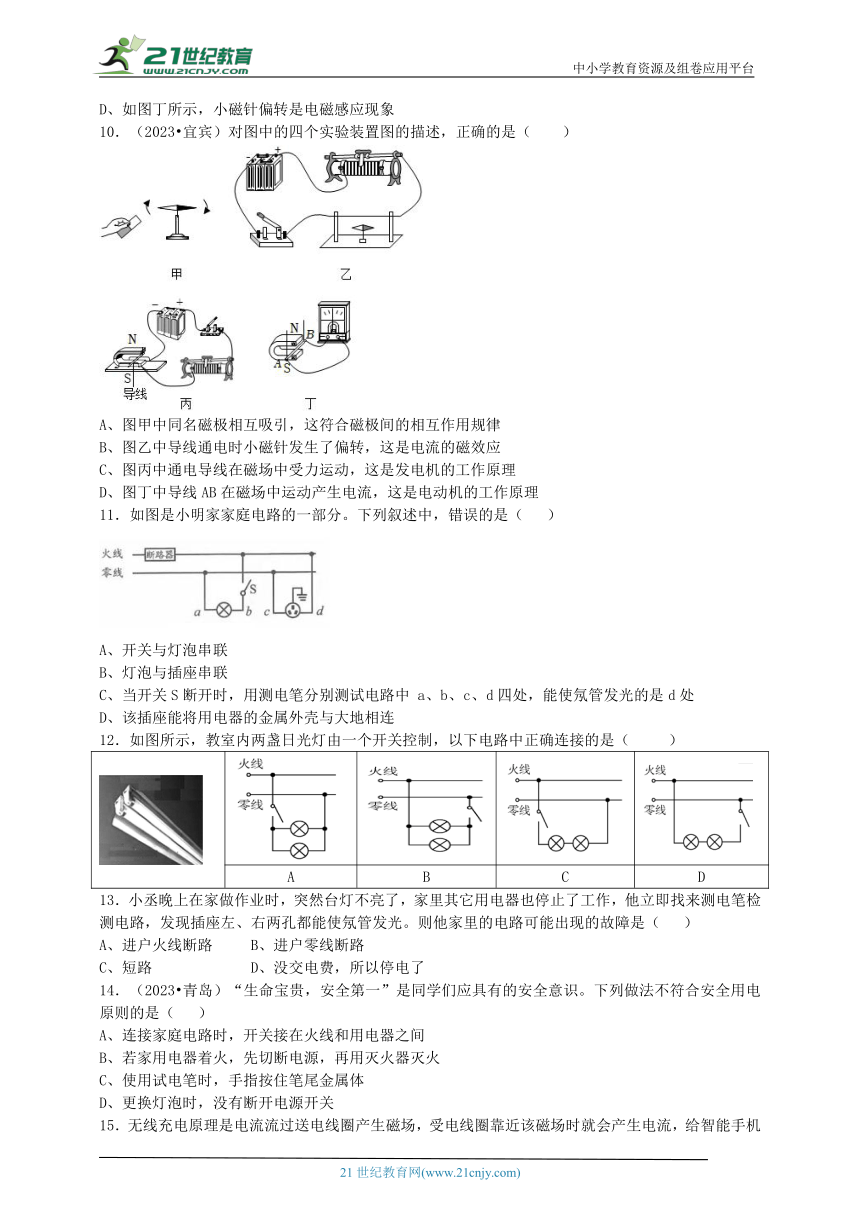

10．（2023 宜宾）对图中的四个实验装置图的描述，正确的是（ ）
A、图甲中同名磁极相互吸引，这符合磁极间的相互作用规律
B、图乙中导线通电时小磁针发生了偏转，这是电流的磁效应
C、图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D、图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
11．如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A、开关与灯泡串联
B、灯泡与插座串联
C、当开关S断开时，用测电笔分别测试电路中 a、b、c、d四处，能使氖管发光的是d处
D、该插座能将用电器的金属外壳与大地相连
12．如图所示，教室内两盏日光灯由一个开关控制，以下电路中正确连接的是（ ）
A B C D
13．小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ）
A、进户火线断路 B、进户零线断路
C、短路 D、没交电费，所以停电了
14．（2023 青岛）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A、连接家庭电路时，开关接在火线和用电器之间
B、若家用电器着火，先切断电源，再用灭火器灭火
C、使用试电笔时，手指按住笔尾金属体
D、更换灯泡时，没有断开电源开关

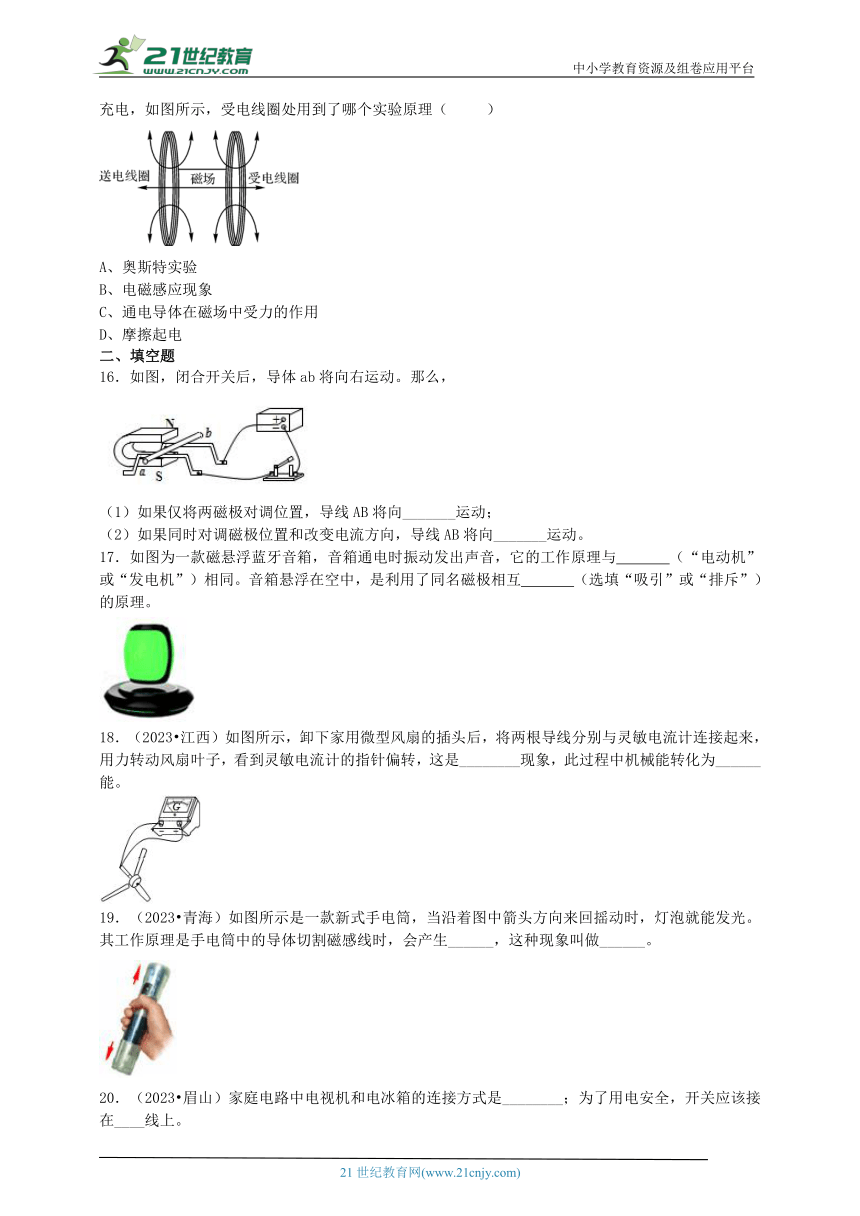

15．无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示，受电线圈处用到了哪个实验原理（ ）
A、奥斯特实验
B、电磁感应现象
C、通电导体在磁场中受力的作用
D、摩擦起电
二、填空题
16．如图，闭合开关后，导体ab将向右运动。那么，
（1）如果仅将两磁极对调位置，导线AB将向_______运动；
（2）如果同时对调磁极位置和改变电流方向，导线AB将向_______运动。
17．如图为一款磁悬浮蓝牙音箱，音箱通电时振动发出声音，它的工作原理与　 　（“电动机”或“发电机”）相同。音箱悬浮在空中，是利用了同名磁极相互　 　（选填“吸引”或“排斥”）的原理。
18．（2023 江西）如图所示，卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用力转动风扇叶子，看到灵敏电流计的指针偏转，这是________现象，此过程中机械能转化为______能。
19．（2023 青海）如图所示是一款新式手电筒，当沿着图中箭头方向来回摇动时，灯泡就能发光。其工作原理是手电筒中的导体切割磁感线时，会产生______，这种现象叫做______。
20．（2023 眉山）家庭电路中电视机和电冰箱的连接方式是________；为了用电安全，开关应该接在____线上。
21．我国家庭电路的电压是_____V，家里的电灯、电冰箱等是____联在电路中的。控制电灯的开关应安装在____线上；电冰箱的插头应插入如图所示的三孔插座，目的是使其金属外壳通过插座　 　 ____(选填“A”“B"或“C”)孔中的地线与大地相连，防止因漏电而造成触电事故。
22．医学上使用的心肺机是利用电动泵替代心脏，推动血液实现循环的，其工作原理如图所示：
(1)当线圈中的电流从b流向a时，线圈的左端为_____极，此时活塞将向______(填“左”或“右”)运动。
(2)若要维持电动泵的持续工作，ab间应该接入_____(填“直流电”或“交流电”)。
23．（2023 凉山州）在家庭电路中，为了防止触电，必须把用电器的开关装在______线上；当把一个60W的台灯插头插入插座时，家中原来正常的其它用电器突然都停止工作，发生这种现象的原因可能是插头处______。
三、探究题
24．（2023 北京）（1）小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针_________的现象，说明电流周围存在磁场。
（2）小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向。使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示。小京探究的问题是：________________________。
25．小金用如图甲所示装置，探究“磁场对通电直导线的作用”。
（1）直导线ab采用______(填“铜”、“铝”或“铁”)质材料实验效果较好。
（2）闭合开关S出现图乙现象。为得到图丙所示的实验现象小金将导线ab两端对调后接入电路，实验现象依然如图乙所示，由此小金认为通电导线在磁场中的受力方向与电流方向无关。小金的做法错在哪里 __________。
（3）小金进一步研究磁场对导线的作用力是否与通过导线的电流大小有关 那么实验中小金应根据__________来推断通电导线的受力大小。
四、简答题
26．如图甲所示是小科家客厅的部分电路。
（1）小科用测电笔分别测试电路中的C、D两点，能使测电笔氖管发光的是_______点；
（2）小科闭合其中一个电灯的开关，熔断器的保险丝熔断，他用下列方法进行检测，如图所示，断开所有开关，用一个普通的白炽灯L作为“校验灯”（图乙），并联在熔断的保险丝A、B两端，然后只闭合S、S1，发现白炽灯L发出暗红色的光（发光不正常）；只闭合S、S2，发现白炽灯L正常发光，发生短路的电灯是_________。
27．如图所示为一款利用高温水内气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，有两个加热挡位。设计师最初设计的内部电路有如图所示的甲、乙两种接法（图中开关可逆时针转动，分别与“1”“2”触点接触时连通电路），其中电热丝R1=60Ω，R2=44Ω。
（1）使用挂烫机，插入三孔插座，是为了让其金属外壳与_______相连。
（2）熔断器要用到保险丝，保险丝的选取原则是其额定电流_________（选填“大于”、“小于”、“等于或略小于”或“等于或略大于”）用电器中的正常工作电流；
（3）已知熔断器里保险丝允许通过的最大电流为8A，请通过计算说明甲、乙
哪种电路符合设计师的选择（保险丝电阻忽略不计）。（计算结果保留一位小数）
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B B C D C D C B
题号 11 12 13 14 15
答案 B A B D B
二、填空题
16．（1）左 （2）右
17．电动机；排斥
18．电磁感应；电
19．感应电流；电磁感应
20．并联；火
21．220；并；火；A
22．（1）S 右 （2）交流电
23．火；短路
三、探究题
24．（1）发生偏转
（2）感应电流的方向与金属棒切割磁感线运动的方向是否有关
25．（1）铝
（2）相对于磁场而言，电流方向并没有改变
（3）导线摆动的最大角度
四、简答题
26．（1）D （2）L2
27．（1）大地
（2）等于或略大于
（3）如果选择甲电路，当开关旋至1、2之间时，电路为R2的简单电路，此时的电路中的电流最大，则电路中的最大电流：
I大===5A
如果选择乙电路，当开关旋至1、2之间时，R1、R2并联，此时电路中电流最大，电路中的最大电流：
I大′=I1+I2=+=+≈8.6A
因熔断器里的保险丝允许通过的最大电流为8A，所以，设计师应该选择甲电路。
