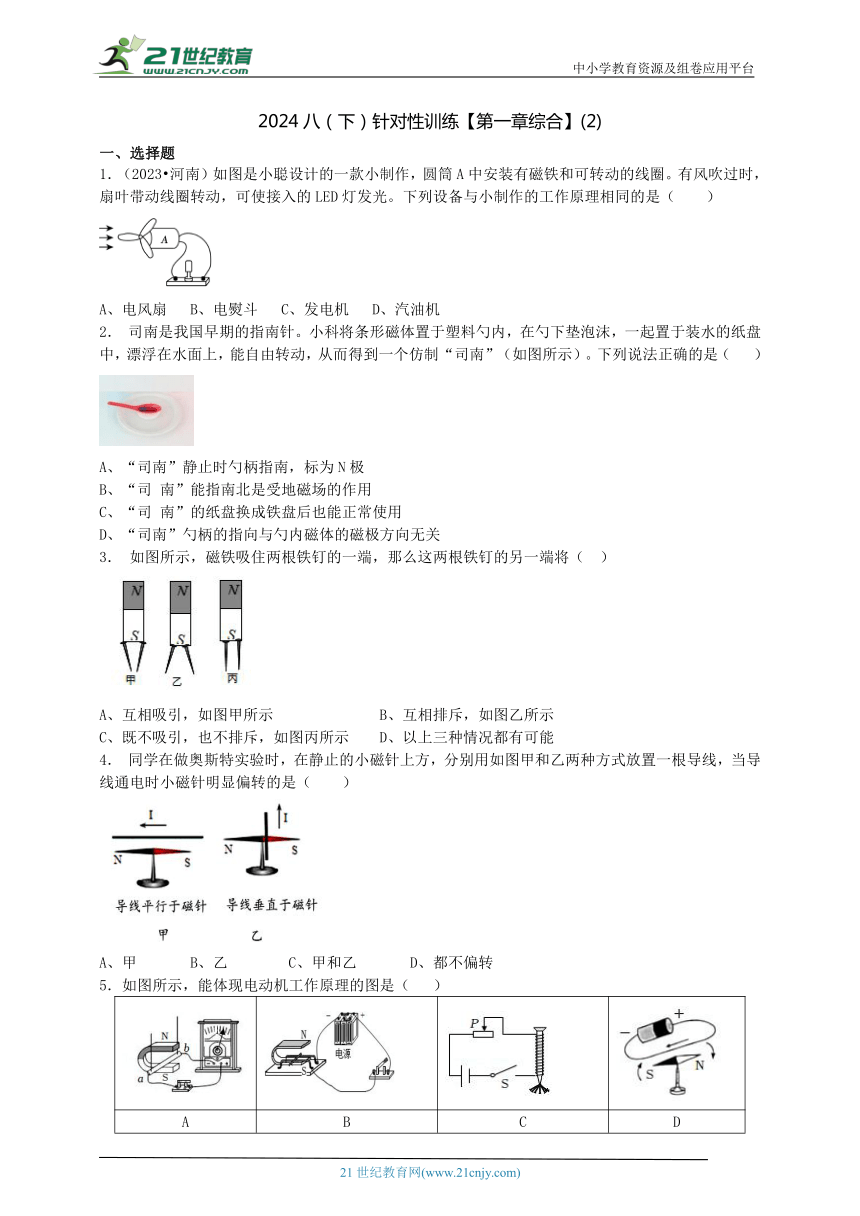

2024八（下）针对性训练【第一章综合】(2)
一、选择题
1．（2023 河南）如图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是（ ）
A、电风扇 B、电熨斗 C、发电机 D、汽油机
2． 司南是我国早期的指南针。小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。下列说法正确的是（ ）
A、“司南”静止时勺柄指南，标为N极
B、“司 南”能指南北是受地磁场的作用
C、“司 南”的纸盘换成铁盘后也能正常使用
D、“司南”勺柄的指向与勺内磁体的磁极方向无关
3． 如图所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将（ ）
A、互相吸引，如图甲所示 B、互相排斥，如图乙所示
C、既不吸引，也不排斥，如图丙所示 D、以上三种情况都有可能
4． 同学在做奥斯特实验时，在静止的小磁针上方，分别用如图甲和乙两种方式放置一根导线，当导线通电时小磁针明显偏转的是（ ）
A、甲 B、乙 C、甲和乙 D、都不偏转
5．如图所示，能体现电动机工作原理的图是（ ）
A B C D

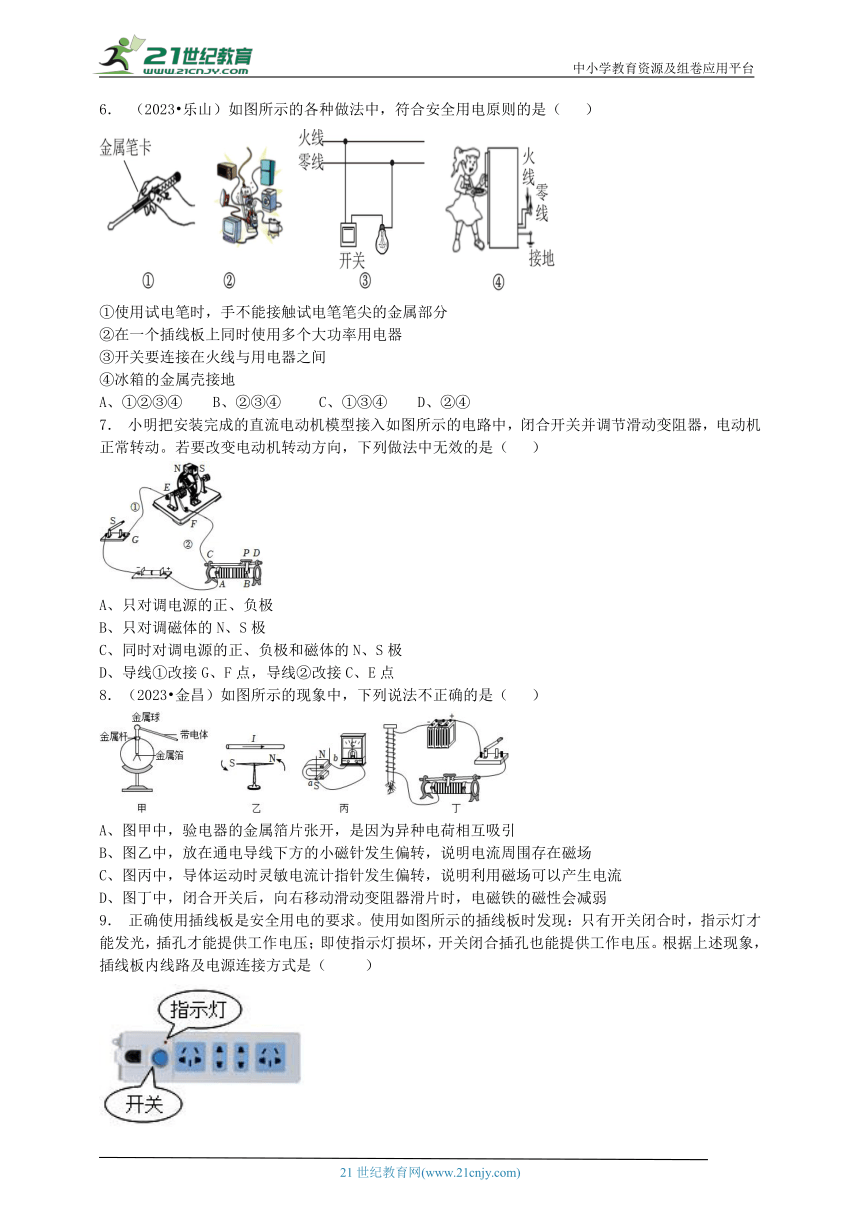

6． （2023 乐山）如图所示的各种做法中，符合安全用电原则的是（ ）
①使用试电笔时，手不能接触试电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器
③开关要连接在火线与用电器之间
④冰箱的金属壳接地
A、①②③④ B、②③④ C、①③④ D、②④
7． 小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动。若要改变电动机转动方向，下列做法中无效的是（ ）
A、只对调电源的正、负极
B、只对调磁体的N、S极
C、同时对调电源的正、负极和磁体的N、S极
D、导线①改接G、F点，导线②改接C、E点
8．（2023 金昌）如图所示的现象中，下列说法不正确的是（ ）
A、图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B、图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C、图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D、图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱

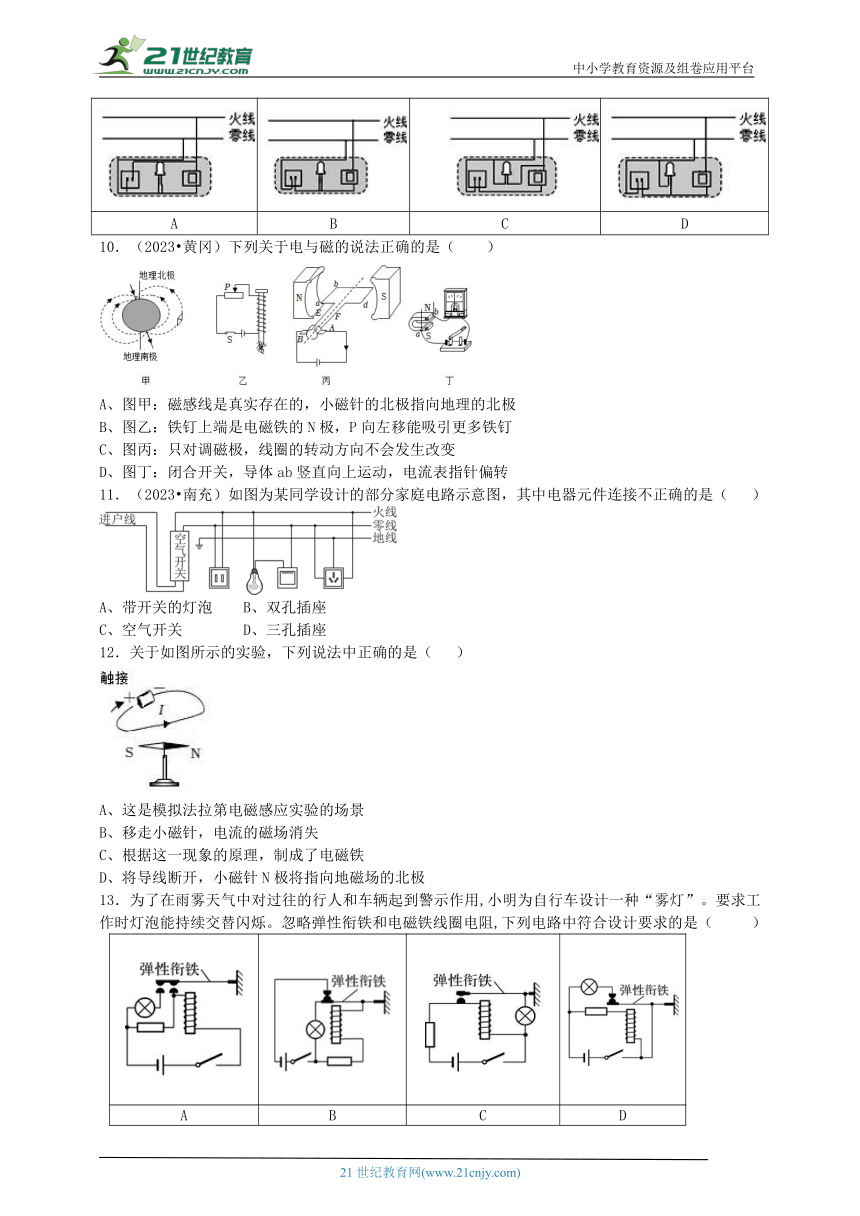

9． 正确使用插线板是安全用电的要求。使用如图所示的插线板时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（ ）
A B C D
10．（2023 黄冈）下列关于电与磁的说法正确的是（ ）
A、图甲：磁感线是真实存在的，小磁针的北极指向地理的北极
B、图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉
C、图丙：只对调磁极，线圈的转动方向不会发生改变
D、图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转
11．（2023 南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（ ）
A、带开关的灯泡 B、双孔插座
C、空气开关 D、三孔插座
12．关于如图所示的实验，下列说法中正确的是（ ）
A、这是模拟法拉第电磁感应实验的场景
B、移走小磁针，电流的磁场消失
C、根据这一现象的原理，制成了电磁铁
D、将导线断开，小磁针N极将指向地磁场的北极
13．为了在雨雾天气中对过往的行人和车辆起到警示作用,小明为自行车设计一种“雾灯”。要求工作时灯泡能持续交替闪烁。忽略弹性衔铁和电磁铁线圈电阻,下列电路中符合设计要求的是（ ）
A B C D
14．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A、导线B与大地之间的电压为220V
B、保险丝能在有人触电时自动切断电路
C、电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D、闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
15．某小区单元的楼梯口安装了防盗门，其门锁原理如图所示（图中只画出了其中一家住户的控制开关S）。该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是（ ）
A、衔铁可以选择不易生锈的青铜制造 B、闭合开关S后，电磁铁右端为N极
C、该门锁利用电流磁效应的原理工作 D、电磁铁周围磁场是假想的物理模型
二、填空题
16．（2023 怀化）一节干电池的电压是_____V，家庭电路中各用电器之间的连接方式是____（选填“串联”或“并联”）。
17．方方按图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向_______（选填上方或下方）。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与________有关。
18．（2023 西藏）如图所示，闭合开关S后，螺线管右侧为____极，滑动变阻器的滑片P向左移动时，螺线管的磁性变______。
19．（2023 烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与____相连；家庭电路中，发生触电事故都是人体直接或间接跟______线接触造成的。如果你发现有人触电应立即采取的措施是____　（选填“切断电源”或“用手拉开触电者”）。
20．如图所示的小制作中，装置A和装置B中都有磁铁和可转动的线圈。当开关闭合时， 装置扇叶转动，有风吹向装置B，引起装置B的扇叶转动，导致灯泡发光。
（1）装置A工作时将电能转换为_______能
（2）装置B 的工作原理是______________。
21．小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会______（填“灯亮”、“铃响”）
（2）一般交通主干道的抗压能力比村道路要强得多。若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是_________（填编号）。
A、把变阻器R0的滑片适当左移
B、把电源1的电压适当增大
C、把弹簧AB的A端适当左移
D、把电磁铁C适当右移
22．断路器具有方便、安全的特点，家庭中常用它来代替闸刀开关和熔断器。
(1)断路器_______联在火线上，其主要作用是当电路中电流过大时，切断电路，从而起到保护电路的作用。
(2)如图所示为某种断路器的工作原理图，它的工作顺序是_______。
①簧锁装置脱开　②电流过大，双层金属片发热过多
③触点断开　 ④双层金属片弯曲，触动簧锁装置
23．绣绣利用电磁铁、小磁铁、指针和刻度盘制成多量程电流表，结构示意图如图所示，其中A、B、C为接线柱，当电流通过电磁铁时，指针绕O点顺时针偏转；电路断开时，指针指0刻度线。
（1）若选择 A、C 为该电流表的接线柱，则选择______为“+”接线柱，才能使电流表正常工作。
（2）若将电磁铁适当靠近小磁铁，则该电流表_______。
A、零刻度将向右移动 B、指针将发生反偏
C、精确度将提高 D、量程将增大
（3）分析该电流表的结构示意图，判断该电流表量程最大时所选的接线柱是______。
三、探究题
24．某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布(例如图甲，左侧为N极，右侧为S极)
猜想2：磁极呈轴向分布(例如图乙，上面为N极，下面为S极)；
猜想3：磁极呈里外分布(例如图丙，外侧为N极，内侧为S极)；
为了验证其他猜想，他们进行了如下实验：
(1)用细棉线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止，这说明猜想 (填“1”、“2”或“3”)是错误的；
(2)用细棉线将环形磁体竖直悬挂起来(如图戊所示)，结果观察到磁体只在特定位置能保持静止，这说明猜想 (填“1”、“2”或“3”)是错误的；
(3)为进一步确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们沿中心轴线互相靠近，发现它们相互排斥。接着将其中一个环形磁铁翻转，结果它们相互吸引，则验证了另一猜想是正确的；
(4)若将这两个完全相同，重均为G的环形磁铁a、b串在木制支架上，静止时如图己所示(不考虑环形磁铁与木杆间的摩擦力)，则磁铁a对底座的压力 ；
A、等于G B、小于2G C、等于2G D、大于2G
(5)若再放上一个完全相同的磁铁c(b、c间也排斥)，则相邻两个磁铁间的距离
Lab Lbc(填“大于”、“等于”或“小于”)。
25．为研究通电导体在磁场中受力大小的影响因素，小明利用弹簧测力计、粗细和材料相同的不同导体在同一磁场中进行相关实验，得到实验数据如表:
实验次数 导体长度（米） 通过导体的电流（安） 导体受到磁场的作用力（牛）
1 0.1 0.2 2
2 0.2 0.2 4
3 0.2 0.4 8
（1）实验中除了弹簧测力计外，还需用到的测量仪器有___________。
（2）本实验基于的猜想是__________________。
（3）分析表中数据，若保持导体的材料、粗细与所处磁场不变，当导体长度为0.3 米、通过的电流为0.3 安时，导体受到磁场的作用力为________牛。
四、简答题
26．某科技小组对汽车的转向指示灯很感兴趣，设计了如图所示的转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（弱发光）交替闪烁发光。R0为定值电阻，电磁铁线圈及衔铁的阻值不计。若让左转、右转指示灯同时工作（双跳灯开启），转向开关应与触点______接通。（填“1 和2”、“2 和 3”、“3 和 4”或“4 和 5”）转向开关如图时，根据电路图写出该灯能自动进行亮、暗交替闪烁发光的工作原理。
27．无人机在航拍领域应用广泛，但坠机事故时有发生。某兴趣小组将降落伞及安全气囊结合应用在无人机上（图甲），设计成防坠毁装置，以减少意外坠落时造成的损失。该装置工作流程如图乙所示，电路如图丙所示。S1、S2均为自动开关，当发生坠落时，会自动变为闭合状态。R1和R2是两个不同型号的力敏电阻，La、Lb是两个完全相同的电磁铁。
（假设电磁铁对衔铁的吸引力不会随距离的改变而改变，不考虑衔铁的弹力和重力）
（1）查阅资料发现力敏电阻的内部结构如图1所示，若外界气压发生改变，会使薄膜发生形变，柔性电阻也会因此发生形变而导致自身阻值变化。若飞行过程中，薄膜向下凹陷的程度变大，则此时无人机的高度变化为__________。
（2）己知两只力敏电阻阻值均随外界大气压强的减小而减小，Ra的阻值随海拔高度的变化曲线如图2所示，请结合Ra的曲线画出Rb阻值随海拔高度变化的大致曲线。
（3）有同学建议，通过在Ra所在的支路中再串联一个阻值适当的定值电阻，可以实现降落伞在低于50米的位置就能打开，请你说说这种做法的依据。
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B A B C C A D B
题号 11 12 13 14 15
答案 A C B C C
二、填空题
16．1.5；并联
17．(1)下方 (2)电流大小
18．S；强
19．地线；火；切断电源
20．(1)机械 (2)电磁感应
21．（1）铃响　 （2）AC
22．（1）串 （2）②④①③
23． （1）C （2）C （3）BC
三、探究题
24．(1)1 (2)3 (4)C (5)小于
25．(1)刻度尺、电流表
(2)通电导体在磁场中受力的大小可能与导体长度、电流大小有关
(3)9
四、简答题
26．（1）3 和 4
（2）转向开关与3接触时，转向灯与电磁铁、R0串联，总电阻较大，电流较小，指示灯暗，此时电磁铁有电流通过，产生磁性，将衔铁吸下，动触点A向下与B接触时，电磁铁和R0被短路，通过指示灯的电流变大，灯变亮，电磁铁没有电流通过磁性消失，触点A因弹簧上拉自动断开，灯又与电磁铁、R0 串联自动变暗， 实现自动闪烁。
27．（1）降低
（2）
（3）当高度低于50米时，Ra Rb，电源电压一定，此时Ia＞Ib,La的磁性强于Lb，使衔铁与左端闭合；若要此时使降落伞打开，衔铁需与右端闭合，Ia需要小于Ib，则需使Ra+R大于Rb即可，即Ra与定值电阻R串联。
