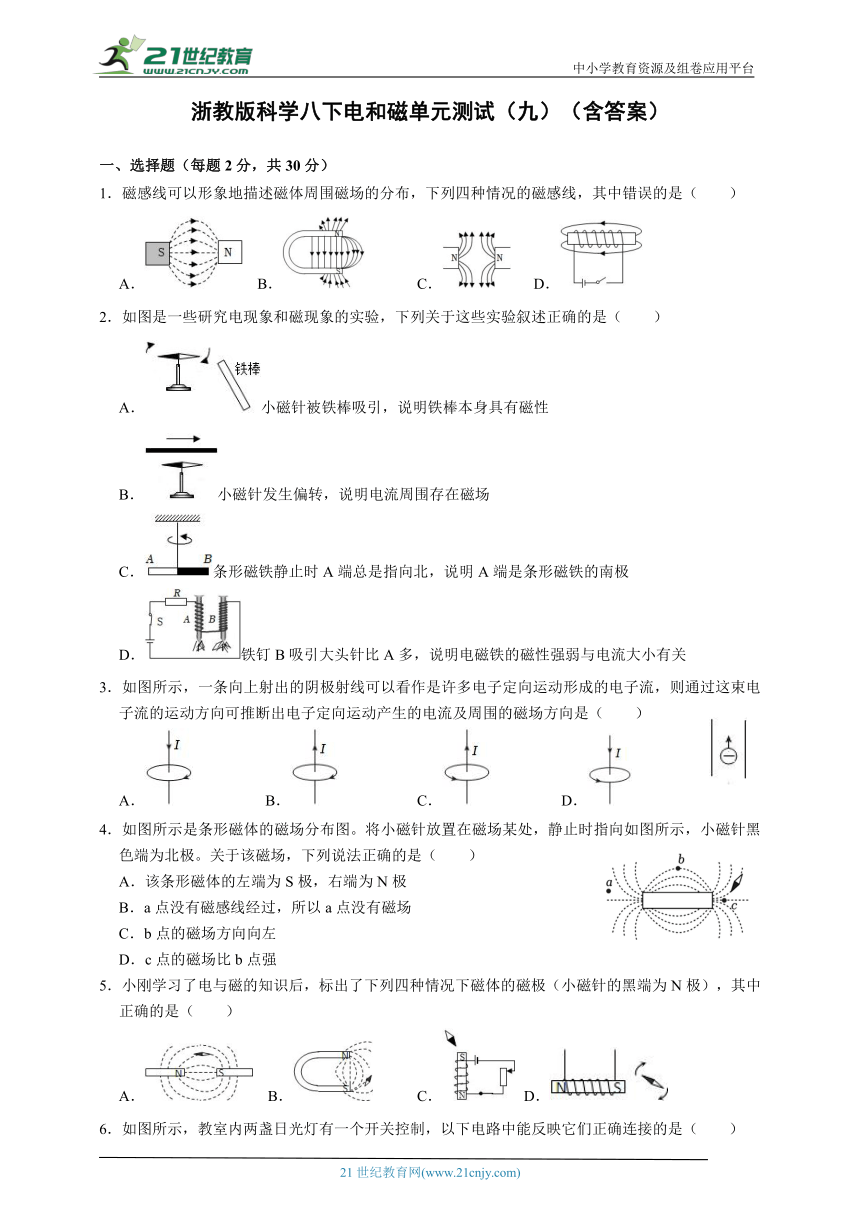

浙教版科学八下电和磁单元测试（九）（含答案）
一、选择题（每题2分，共30分）
1．磁感线可以形象地描述磁体周围磁场的分布，下列四种情况的磁感线，其中错误的是（　　）
A． B． C． D．
2．如图是一些研究电现象和磁现象的实验，下列关于这些实验叙述正确的是（　　）
A．小磁针被铁棒吸引，说明铁棒本身具有磁性
B．小磁针发生偏转，说明电流周围存在磁场
C．条形磁铁静止时A端总是指向北，说明A端是条形磁铁的南极
D．铁钉B吸引大头针比A多，说明电磁铁的磁性强弱与电流大小有关
3．如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流，则通过这束电子流的运动方向可推断出电子定向运动产生的电流及周围的磁场方向是（　　）
A． B． C． D．
4．如图所示是条形磁体的磁场分布图。将小磁针放置在磁场某处，静止时指向如图所示，小磁针黑色端为北极。关于该磁场，下列说法正确的是（　　）
A．该条形磁体的左端为S极，右端为N极
B．a点没有磁感线经过，所以a点没有磁场
C．b点的磁场方向向左
D．c点的磁场比b点强
5．小刚学习了电与磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（　　）
A． B． C． D．

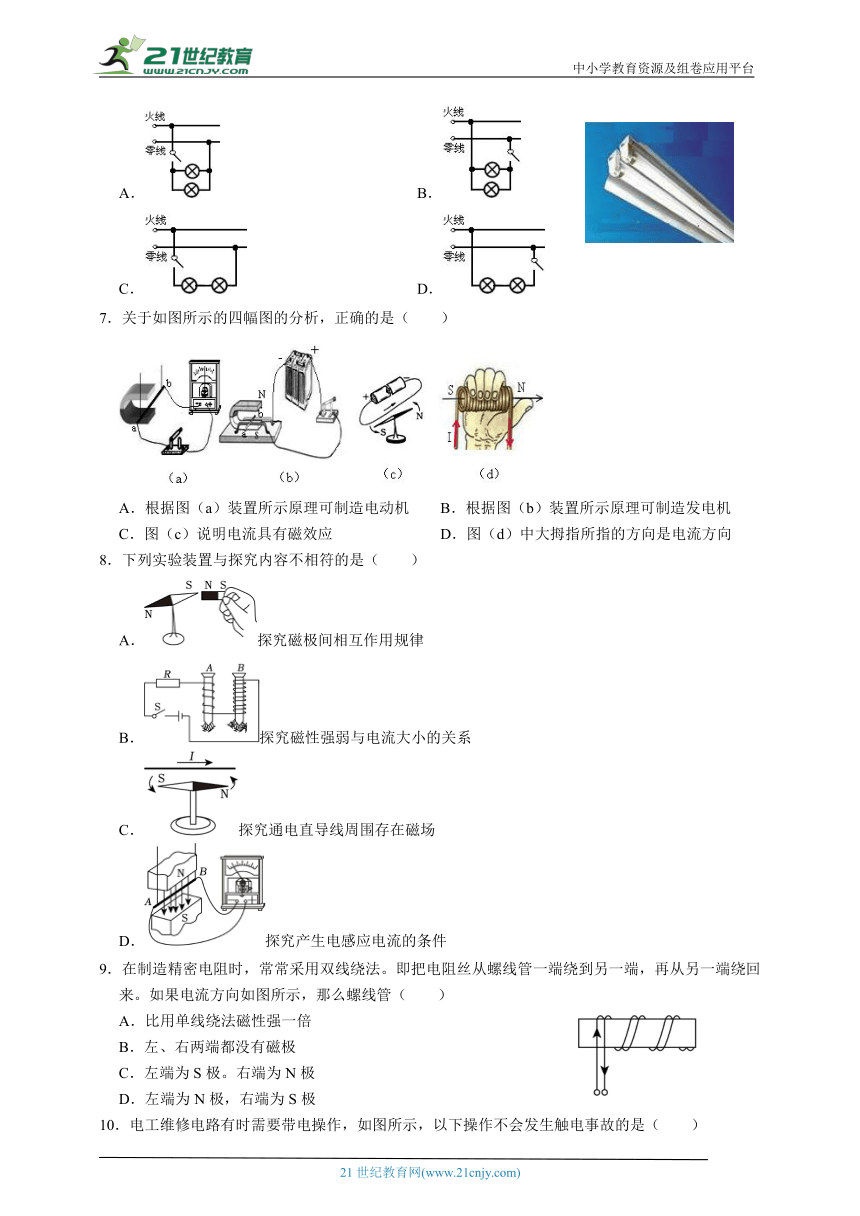

6．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（　　）
A． B．
C． D．
7．关于如图所示的四幅图的分析，正确的是（　　）
A．根据图（a）装置所示原理可制造电动机 B．根据图（b）装置所示原理可制造发电机
C．图（c）说明电流具有磁效应 D．图（d）中大拇指所指的方向是电流方向
8．下列实验装置与探究内容不相符的是（　　）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场
D．探究产生电感应电流的条件
9．在制造精密电阻时，常常采用双线绕法。即把电阻丝从螺线管一端绕到另一端，再从另一端绕回来。如果电流方向如图所示，那么螺线管（　　）
A．比用单线绕法磁性强一倍
B．左、右两端都没有磁极
C．左端为S极。右端为N极
D．左端为N极，右端为S极
10．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（　　）
A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
11．如图所示的装置是网站上所出售的一款在家庭电路中使用的定时插座，该插座具有当用电器充满电时自动切断电路的功能，该功能可以防止电池过充而被损，也可以按照我们所设定的时间给用电器供电。关于定时插座下列说法正确的是（　　）
A．定时插座上的多个插座是串联关系
B．插座上的定时开关应接在零线上
C．插座内只有火线和零线两根导线
D．正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光
12．如图中两电池的规格相同，当开关S由触点1转到触点2时，电磁铁的磁性强弱和弹簧的长度变化情况分别是（　　）
A．磁性增强，弹簧伸长 B．磁性增强，弹簧缩短
C．磁性减弱，弹簧伸长 D．磁性减弱，弹簧缩短
13．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。变阻器的滑片P向左移动到某位置时，小车开始向左运动，则下列变阻器接入电路的方式正确的是（　　）
A．a接e、d接f B．a接e、b接f C．c接e、d接f D．c接e、b接f
14．如图所示的家庭电路中，下列说法正确的是（　　）
灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插
座短路
B．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常

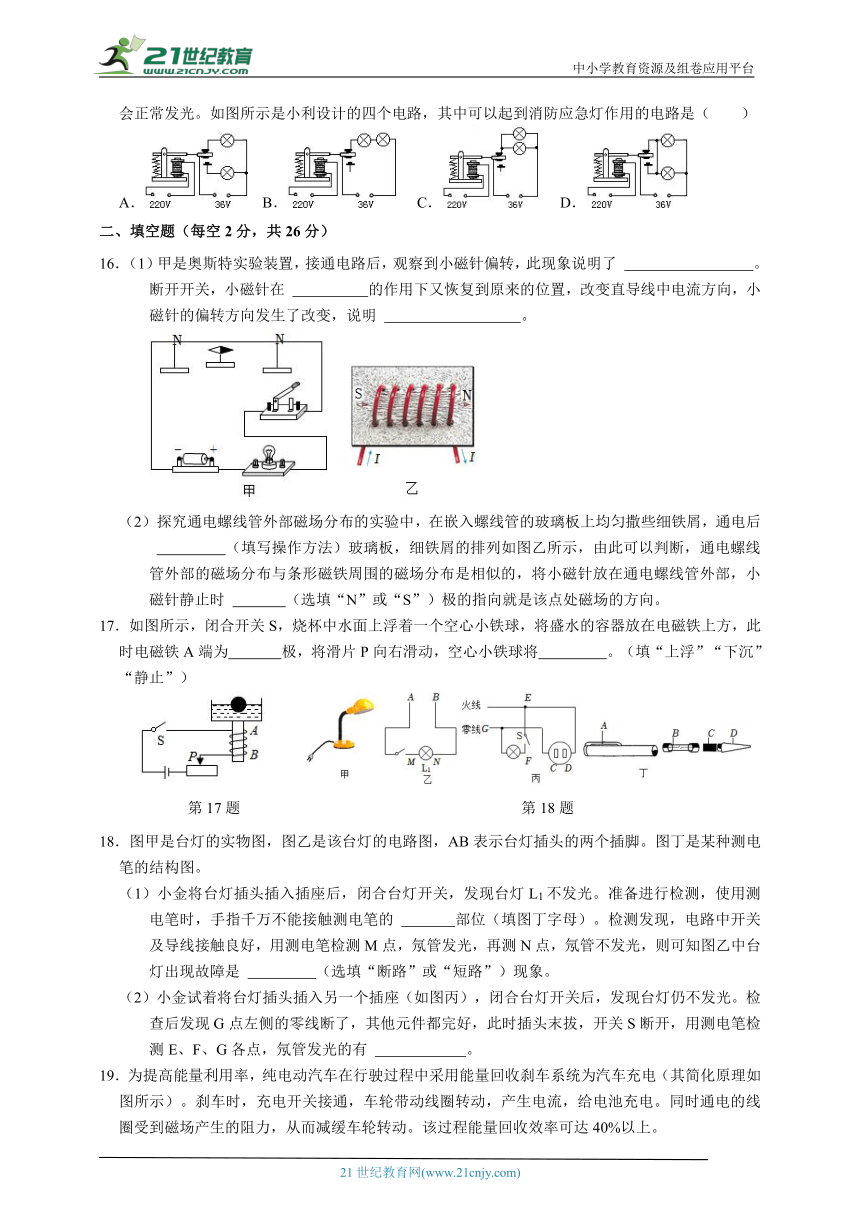

15．小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（　　）
A． B． C． D．
二、填空题（每空2分，共26分）
16．（1）甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了 　 　。断开开关，小磁针在 　 　的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明 　 　。
探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后
　 　（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与条形磁铁周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时 　 　（选填“N”或“S”）极的指向就是该点处磁场的方向。
17．如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为　 　极，将滑片P向右滑动，空心小铁球将　 　。（填“上浮”“下沉”“静止”）
18．图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。图丁是某种测电笔的结构图。
（1）小金将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。准备进行检测，使用测电笔时，手指千万不能接触测电笔的 　 　部位（填图丁字母）。检测发现，电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知图乙中台灯出现故障是 　 　（选填“断路”或“短路”）现象。
（2）小金试着将台灯插头插入另一个插座（如图丙），闭合台灯开关后，发现台灯仍不发光。检查后发现G点左侧的零线断了，其他元件都完好，此时插头末拔，开关S断开，用测电笔检测E、F、G各点，氖管发光的有 　 　。

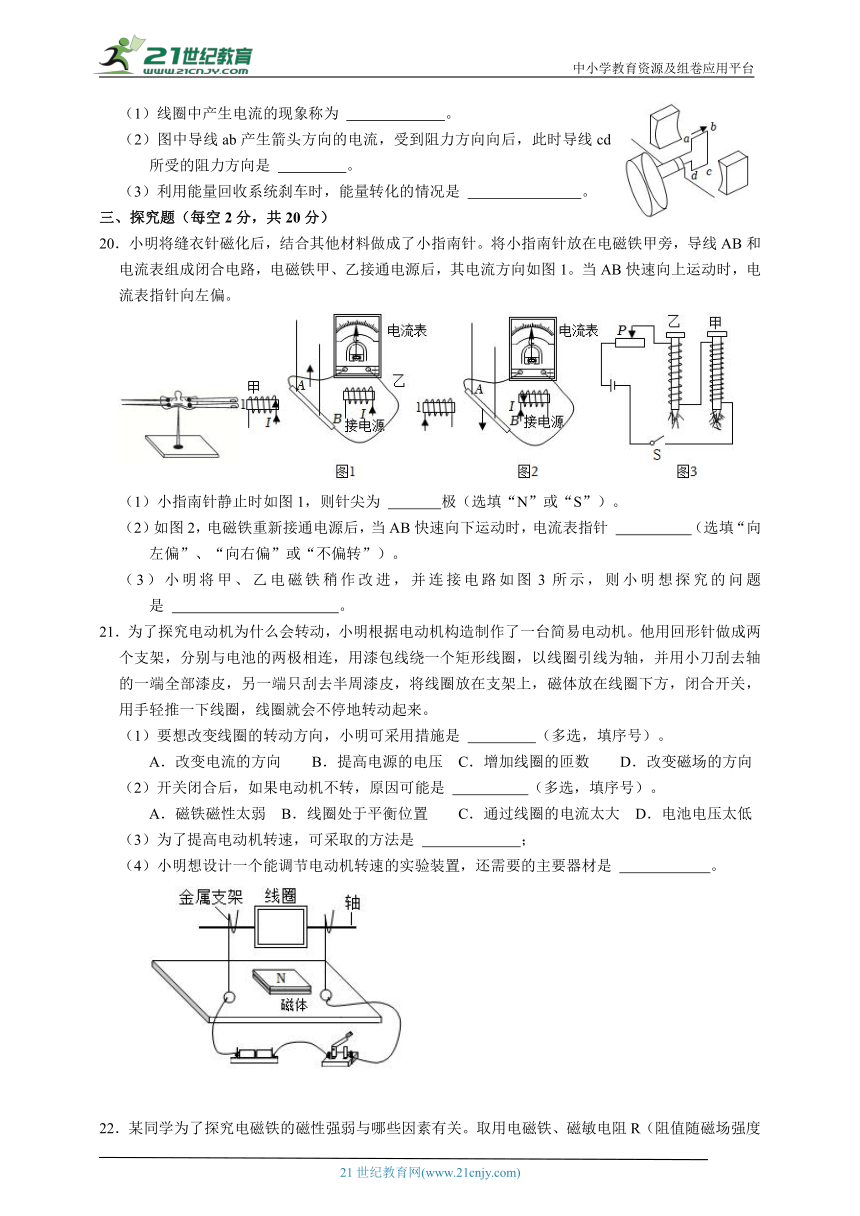

19．为提高能量利用率，纯电动汽车在行驶过程中采用能量回收刹车系统为汽车充电（其简化原理如图所示）。刹车时，充电开关接通，车轮带动线圈转动，产生电流，给电池充电。同时通电的线圈受到磁场产生的阻力，从而减缓车轮转动。该过程能量回收效率可达40%以上。
（1）线圈中产生电流的现象称为 　 　。
（2）图中导线ab产生箭头方向的电流，受到阻力方向向后，此时导线cd所受的阻力方向是 　 　。
（3）利用能量回收系统刹车时，能量转化的情况是 　 　。
三、探究题（每空2分，共20分）
20．小明将缝衣针磁化后，结合其他材料做成了小指南针。将小指南针放在电磁铁甲旁，导线AB和电流表组成闭合电路，电磁铁甲、乙接通电源后，其电流方向如图1。当AB快速向上运动时，电流表指针向左偏。
（1）小指南针静止时如图1，则针尖为 　 　极（选填“N”或“S”）。
（2）如图2，电磁铁重新接通电源后，当AB快速向下运动时，电流表指针 　 　（选填“向左偏”、“向右偏”或“不偏转”）。
（3）小明将甲、乙电磁铁稍作改进，并连接电路如图3所示，则小明想探究的问题是 　 　。
21．为了探究电动机为什么会转动，小明根据电动机构造制作了一台简易电动机。他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。
（1）要想改变线圈的转动方向，小明可采用措施是 　 　（多选，填序号）。
A．改变电流的方向　　B．提高电源的电压 C．增加线圈的匝数　　D．改变磁场的方向
（2）开关闭合后，如果电动机不转，原因可能是 　 　（多选，填序号）。
A．磁铁磁性太弱　B．线圈处于平衡位置 C．通过线圈的电流太大　D．电池电压太低
（3）为了提高电动机转速，可采取的方法是 　 　；
（4）小明想设计一个能调节电动机转速的实验装置，还需要的主要器材是 　 　。
22．某同学为了探究电磁铁的磁性强弱与哪些因素有关。取用电磁铁、磁敏电阻R（阻值随磁场强度变化而变化）、可调电源E1、E2、灵敏电流表、定值电阻R（起保护电路的作用）、滑动变阻器、开关等。设计了如下电路，通过调节磁敏电阻的位置或磁场强度的大小来改变电阻。试结合自己所学的知识分析：
闭合开关S2，当单刀双掷开关S1连接a时，灵敏电流计有示数；当将单刀双掷开关S1连接b时，灵敏电流计示数变小。则磁敏电阻的阻值随磁场强度的变化关系曲线可能是如图3的
　 　（选填“A”、“B”或“C”）。
（2）在实验中闭合开关S2后，下列的哪些操作能够使灵敏电流计的示数增大 　 　。
①将滑动变阻器的滑片向左移动 ②抽出电磁铁的铁芯
③将电磁铁向右移动，靠近磁敏电阻 ④减小可调电源E1的电压
（3）如果将可调电源E2拆除，仍保持电路闭合，将开关S1连接b，移动滑动变阻器的滑片逐渐向左。在此过程中，你认为灵敏电流计的指针会偏转吗？　 　。
四、解答题（第23题8分、第24题11分、第25题5分，共24分）
23．人工心脏泵可短时间代替心脏工作，其结构如图所示。通电时线圈与活塞柄组成的系统与固定在左侧的永磁体相互作用，带动活塞往复运动，从而完成抽血和送血。（活塞筒通过阀门与血管相通，阀门S1只能向上开启，S2只能向上开启）
（1）当线圈中的电流从A流向B时，活塞向 　 　（填“左”或“右”）运动，使血液通过阀门S2进入活塞筒中，此时处于抽血状态。线圈AB所固定的活塞柄适宜用 　 　（填“铜”、“铁”或“铝合金”）材料制作。
（2）在检查“人工心脏泵”时发现，永磁体对线圈的作用力较小，因此活塞难以运动，在不增加也不更换器材的前提下，只需 　 　，就可以解决这个问题。
（3）手术时，还需要利用电磁血流计来检测血流速度和血流量，如图丙所示。使用时，将血管放置于两磁之间，两金属电极a、b与血管壁接触，当血液流动时，就会有微弱电流产生，仪表指针偏转，显示出血流速度，其原理是我们学过的 　 　现象。
24．现代社会生活中无时无刻都离不开电器的使用，安全用电相关常识至关重要。
（1）一般情况下，　 　伏以下的电压是安全的。家庭电路中辨别火线和零线用测电笔，图1中使用正确的是图 　 　。
（2）如图2所示的照明电路中，闭合开关S，电灯发光，此时某人拿测电笔测试B点，测试笔使用方法正确，该人体电阻约为3600欧，测电笔的氖管 　 　（填“会”或“不会”）发光，此时通过人体的电流是 　 　安。
（3）为了保证该人在使用测电笔测家庭电路的火线时能安全使用，请算出测电笔的内部电阻至少应大于多少欧姆？
25．小徐在观看了教室等处的光电烟雾探测器（如图）后，自己设计了一只“火灾报警器”。该报警器由“控制电路”和“工作电路”所组成，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0＝15Ω）、电源U＝6V、开关等组成：“工作电路”由工作电源、电铃、导线等组成，小徐的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电铃报警。
已知该光敏电阻的阻值R与光强E之间的一组实验数据如下表所示：（“光强“表示光强弱的程度，符号位E，单位为cd。）
光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0
光敏电阻R/Ω 36.0 18.0 12.0 9.0 7.2 6.0
（1）闭合电键S，如果当线圈中的电流大于或等于250mA时，继电器的衔铁被吸合，则光敏电阻接收到的光照强度需要在多少cd以上？
（2）按小徐的设计，当室内烟雾增大时，光照减弱，光敏电阻的阻值增大到一定值时，衔铁与
　 　（“上方”或“下方”）的M、N接触，电铃工作报警。
答案
1．解：A、图中磁感线从磁体的S极发出，回到N极，故A错误；
B、条形磁体的磁场从磁体的N极出来，回到S极，故B正确；
C、由图可知，两个磁极都是N极，且同名磁极间的磁感线呈排斥状，磁感线是从磁体的N极出来，故C正确；
D、由安培定则可知，通电螺线管的右端为N极，左端为S极，图中磁感线是从磁体的N极出发，回到S极的，故D正确。
故选：A。
2．解：A、该图中铁棒靠近小磁针，即使铁棒没有磁性，小磁针也会吸引铁棒，而力的作用是相互的，则小磁针也会被铁棒吸引，所以不能确定铁棒是否具有磁性，故A错误；
B、该图所示实验是奥斯特实验，说明通电导体周围存在磁场，故B正确；
C、磁铁都具有指向性，图中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；
D、由图知，两电磁铁串联，则通过的电流大小相同，只有线圈的匝数不同，且吸引大头针的数量不同，说明电磁铁磁性强弱与线圈匝数是有关系的，故D错误。
故选：B。
3．解：由题意可知，电子定向移动的方向是向上的，电子带负电，故电流的方向是向下的，根据右手螺旋定则可知，磁场的方向是顺时针方向的，故A正确。
故选：A。
4．解：A、由图可知，小磁针的左端为N极，小磁针的N极靠近条形磁体的右端，由异名磁极相互吸引可知，该条形磁体的左端为N极，右端为S极，故A错误；
B、磁体周围存在磁场，a点的磁感线虽然没有画出，但a点有磁场，故B错误；
C、小磁针静止时北极所指的方向与该点的磁场方向一致，所以b点的磁场方向向右，故C错误；
D、磁感线分布越密的地方，其磁场越强，故c点的磁场比b点强，故D正确。
故选：D。
5．解：A、在磁体外部磁感线的方向是由N极到S极，则小磁针静止时N极指向也是由N极到S极，故A错误；
B、同A一样，磁感线的方向与小磁针N极的指向是相同的，故B错误；
C、由安培定则可以判定螺线管的上端是S极，则磁感线方向是回到S极的，故小磁针的指向也是指向S极，故C正确；
D、根据磁极间相互作用的规律可知：异名磁极相互吸引，则小磁针将按逆时针方向旋转，故D错误。
故选：C。
6．解：一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关，
故选：A。
7．解：A、图a是电磁感应实验，根据此原理可以制成发电机，故A错；
B、图b是研究通电导体在磁场中受力运动的装置，根据这个原理制成了电动机，故B错；
C、图c是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，即电流具有磁效应，故C正确；
D、由安培定则知道，让右手握住螺线管，四指环绕方向指向电流的方向，则大拇指所指的方向是通电螺线管的N极，故D错。
故选：C。
8．解：A、据小磁针偏转的情况可以判断磁极间的作用规律，则该实验装置与探究内容相符；
B、该实验是探究电磁铁磁性的强弱与线圈匝数的关系，即电流一定时，线圈匝数多的磁性强，故该实验装置与探究内容不相符，符合题意；
C、据奥斯特实验可知，通电导线周围存在着磁场，则该实验装置与探究内容相符；
D、该装置中，若闭合开关，且导体做切割磁感线运动时，能产生感应电流，则该实验装置与探究内容相符。
故选：B。
9．解：（1）两个线圈中的电流大小相等，线圈匝数相等，并且铁芯相同，所以每个线圈产生的磁场强弱相同。
（2）由于两个线圈的绕向相同，但电流方向相反，所以其磁场方向相反。
（3）两者磁性强弱相同，磁场方向相反，相互抵消，所以这个线圈的左右两端都没有磁极。
故选：B。
10．解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。
故选：B。
11．解：A.定时插座上的多个插座都是并联的，故A错误；
B.插座上的定时开关应该接在火线上，故B错误；
C.根据图示可知，该插座为三孔插座，因此相连的线有火线、零线和地线，故C错误；
D.从接线板上可以看出，一个三孔插座，一个两孔插座，因此一共有2个插孔与火线相连，即2个插孔能使测电笔氖管发光，故D正确。
故选：D。
12．解：当开关由触点1转到触点2时，由题意知电源电压没有变化，但电路中的电阻减小，根据欧姆定律I＝可知，电路中的电流增大。由于电磁铁的磁性强弱与电流大小有关，在其它因素不变的情况下，电流越大，磁性越强，故电磁铁的磁性增强。
利用安培定则可以确定上端为S极，此时电磁铁对上面的条形磁铁有一个向上的斥力，且斥力增大。导致了弹簧深长的长度缩短，故B正确。
故选：B。
13．解：根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；
当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：
故选：A。
14．解：A、两盏电灯全部熄灭但保险丝完好，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A错误；
B、用试电笔时，手必须接触笔尾的金属体，故B错误；
C、由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处有短路，故C正确；
D、用灯泡L0取代保险丝接入电路，只闭合开关S1，L0与L1是串联，若L0正常发光而L1不亮，说明L0接通且电压为220V，说明L1短路，故D错误。
故选：C。
15．解：根据题意，分析各图可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开，而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联。因此，对照各图发现，只有图C符合这一要求。
故选：C。
16．解：（1）①这是著名的奥斯特实验，实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；
②断开开关，小磁针在地磁场的作用下又恢复到原来的位置；
③改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向也改变，即表明了通电导体周围的磁场方向与电流方向有关；
（2）①由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦，使铁屑受到磁场的作用力而有规律地排列。
②由以上实验探究的结果是：通电螺线管外部磁场与条形磁体相似；
③将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向
故答案为：（1）通电导体周围存在磁场；地磁场；磁场方向与电流方向有关；（2）轻敲；N。
17．解：①电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
②当滑片向右移动时，滑动变阻器接入电阻增大，则由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，故小铁球所受磁力减小，使得铁球上浮一些，排开水的体积变小，而且由有阿基米德原理可知受到的浮力将减小。
故答案为：S；上浮。
18．解：（1）图丁中A为测电笔的笔尾金属体，故图丁中测电笔使用时手应该接触测电笔的A部位；测电笔的D应该接触待测电路的，所以使用时手指千万不能接触测电笔的D部分；
闭合台灯开关，发现台灯L1不亮，电路中开关及导线良好，用测电笔测N点，测电笔发光，说明与火线相连，火线通路；测N点，氖管不发光，说明与火线不通，因为开关是闭合的，故可以断定是灯L1断路；
（2）测电笔是用来辨别火线和零线的设备，即当用测电笔检测时，若是碰到火线，氖管会发光的；当G点左侧的零线断了，台灯插头插入插座后，闭合台灯开关，台灯不发光；开关S断开，E点与火线直接相连，F、G通过图丙的灯以及台灯与火线（间接）相连，故用试电笔检测E、F、G三点都能使氖管发光。
故答案为：（1）D；断路；（2）E、F、G。
19．解：（1）刹车时，车轮带动线圈转动，线圈做切割磁感线运动，线圈中产生电流，这是电磁感应现象；
（2）图中导线ab产生箭头方向的电流，受到阻力方向向后，此时导线cd产生的电流方向从c到d，则所受的阻力方向是向前；
（3）利用能量回收系统刹车时，发生的是电磁感应现象，能量转化的情况是机械能转化为电能。
故答案为：（1）电磁感应现象；（2）向前；（3）机械能转化为电能。
20．解：（1）由图知，电流是从螺线管中的右上方流入，用右手握住螺线管，四指的方向和电流方向相同，那么，大拇指所指的左端为N极，则右端为S极，甲螺线管的左端为N极，同名相互排斥，异名磁极相互吸引，小指南针的针尖为N极；
（2）按题中所说，导体AB向右做切割磁感线运动时，产生的电流可以使电流表指针向左偏转，改变导体运动方向，同时改变磁场的方向，则产生的电流方向不变，在不改变电路的连接情况下，电流表指针要向左偏转；
（3）小明将甲、乙电磁铁稍作改进，并连接电路如图3所示，由于两个电磁铁是串联的，故其电流是相等的，此时发现匝数多的电磁铁吸引的大头针的个数多，故该现象表明电磁铁磁性的强弱跟线圈匝数的多少有关，且在电流一定时，线圈的匝数越多，其磁性就越强，则小明想探究的问题是电磁铁磁性的强弱与线圈匝数的关系。
故答案为：（1）N；（2）向左偏；（3）电磁铁磁性的强弱与线圈匝数的关系。
21．解：（1）知道通电导线在磁场中所受力的方向与电流的方向和磁场的方向有关，所以要想改变线圈的转动方向，可以改变线圈中电流的方向，也可以改变磁场的方向，故选AD；
（2）线圈不转可能是由于线圈处于平衡位置；线圈不转也说明线圈可能不受磁场力，即电路中没有电流，一般来说可能是接线柱接触不良造成的；
同时因线圈和转轴之间有阻力存在，故还有可能就是，线圈受力，但是磁场力较小，无法带动线圈。故导致这种现象的原因有：磁铁的磁性不强、线圈的匝数太少，电池电压不够导致电流较小。
故选ABD；
（3）通电导线在磁场中受力的作用，所受力的大小与电流的强弱、磁场的强弱有关，故为了提高电动机转速，可采取的方法增大电流或增强磁场，即可以提高线圈两端的电压或改用强磁场做该实验；
（4）要想控制线圈的转速，可以控制电流的大小，故可以接入滑动变阻器，将滑动变阻器与电机串联即可起到控制电流的作用；
故答案为：（1）AD；（2）ABD；（3）提高电源电压；（4）滑动变阻器。
22．解：（1）闭合开关S2，当单刀双掷开关S1从a点转接到b点时，线圈的匝数变多，电磁铁磁性变强，由于灵敏电流计示数变小，说明磁敏电阻R的阻值变大，即磁敏电阻的阻值随磁场强度的增加而增加；当S1断开、S2闭合时，磁场强度为0，而灵敏电流计有示数，磁敏电阻R的阻值不为0；所以A图正确，BC图错误。
（2）根据影响电磁铁磁性强弱的因素“电流的大小、线圈的匝数、有无铁芯”可知：
①将滑动变阻器的滑片向左移动，电流变小，磁性变弱，磁敏电阻R的阻值变小，灵敏电流计示数变大；
②抽出电磁铁的铁芯，磁性变弱，磁敏电阻R的阻值变小，灵敏电流计示数变大；
③将电磁铁向右移动，靠近磁敏电阻，磁性变强，磁敏电阻R的阻值变大，灵敏电流计示数变小；
④减小可调电源E1的电压，电流变小，磁性变弱，磁敏电阻R的阻值变小，灵敏电流计示数变大。
所以能够使灵敏电流计的示数增大的操作是①②④。
（3）如果将可调电源E2拆除，仍保持电路闭合，将开关S1连接b，移动滑动变阻器的滑片逐渐向左，电流变小，磁性变弱；磁敏电阻所在位置的磁场强度减弱，相当于磁敏电阻远离电磁铁做切割磁感线运动，所以灵敏电流计所在电路有感应电流产生，因而灵敏电流计的指针仍会发生偏转。
故答案为：（1）A；（2）①②④；（3）会。
23．解：（1）由图可知，当线圈中的电流从A流向B时，由安培定则可知，螺线管左端为S极，此时异名磁极相互吸引，故活塞左移，压强减小，S2断开，S1关闭，血液从S2流入；电磁铁的铁芯需要使用磁性材料，增强磁场；
（2）向左移动滑动变阻的滑片，滑动变阻器接入电路的电阻变小，电源电压不变，根据欧姆定律可知，电路中电流变大，电磁铁的磁性增强，产生的作用力变大；
（3）两金属电极a、b与血管壁接触，当血液流动时，就会有微弱电流产生，仪表指针偏转，显示出血流速度，这是电磁感应现象，产生了感应电流；当血流速度趋快时，切割磁感线的速度变快，产生的感应电流变大，所以电流表示数越大。
故答案为：（1）左；铁；（2）滑片向左移动；（3）电磁感应。
24．解：（1）对人体安全的电压为不高于36V；
使用测电笔时，手指要接触笔尾金属体，这样才能正确检测火线和零线，故乙图正确；
（2）因为零线上没有电压，所以S闭合后，测电笔使用方法正确时，测试B点测电笔的氖管不会发光，此时通过人体电流为0安；
使用测电笔时，测电笔内部电阻与人串联，为了保证该人在使用测电笔时安全，人体的电压最多为36V，由串联电路的电压规律和欧姆定律可得：
U人＝IR人＝×R人≤36V，
即：×3600Ω≤36V，
解得：R内≥18400Ω，即测电笔的内部电阻至少应大于18400欧姆
故答案为：（1）36；乙；（2）不会；0；（3）测电笔的内部电阻至少应大于18400欧姆。
25．解：（1）由I＝可得，当线圈中的电流大于或等于250mA时，继电器的衔铁被吸合，电路中的总电阻：
R总＝＝24Ω，
因串联电路中总电阻等于各分电阻之和，
所以，光敏电阻的阻值：
R＝R总﹣R0＝24Ω﹣15Ω＝9Ω，
查表可知，当电阻R＝9Ω时，光强E＝4.0cd。
（2）读图可知，当光照减弱时，电阻增大，根据欧姆定律知，控制电路中的电流减小，电磁铁磁性减弱，所以衔铁会在弹簧的作用上弹向上方，与上方的M、N接触，电铃工作报警。
答：（1）闭合电键S，如果当线圈中的电流大于或等于250mA时，继电器的衔铁被吸合，则光敏电阻接收到的光照强度需要在4cd；
（2）上方。
