第1章电与磁复习课件

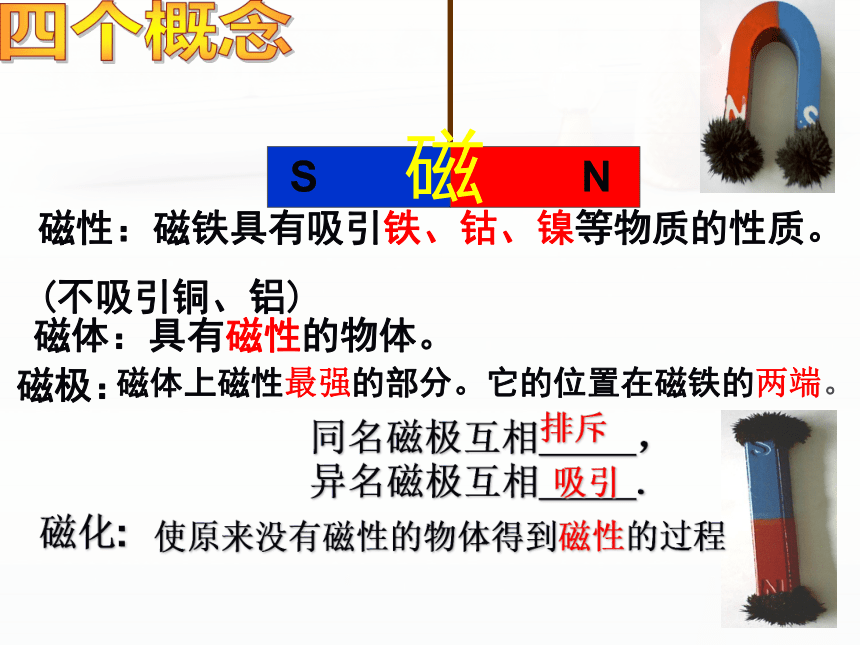

课件59张PPT。复习电和磁磁性：磁铁具有吸引铁、钴、镍等物质的性质。
(不吸引铜、铝) 磁体：具有磁性的物体。磁极：NS
同名磁极互相 ，
异名磁极互相 .排斥吸引磁化:使原来没有磁性的物体得到磁性的过程磁体上磁性最强的部分。它的位置在磁铁的两端。四个概念1、在磁体的周围存在 。2、磁场的基本性质：是它对放入其中的 磁体产生 的作用3、磁体间的相互作用就是通过 产生的4、磁场是有方向的：小磁针 所指 的方向就是其所处点的磁场方向。磁场磁力磁场北极磁场【例1】如图10-2-3所示，甲、乙为两根外形相同的钢棒，当乙从甲的左端 水平向右移到右端，若两根钢棒间吸引力的大小不变，则___棒有磁性；若 两钢棒间吸引力先由大变小，然后由小变大，则___棒有磁性.图10-2-3乙甲
【例2】两个外形完全相同的条形铁条a、b。如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明
A、a、b均是磁铁 B、b是磁铁，a不是
C、a是磁铁，b不是 D、a、b均不是磁铁 B磁感线------带箭头的闭合曲线来形象地描述磁体周围的 。
（ 真实存在的）（1）磁感线箭头表示的方向就是磁场中各点的 方向。（2）磁体周围的磁感线总是从磁体
的 出来，回到磁体的 . （3）磁体周围的磁感线 相交．（4）磁感线密的地方表示该点磁场 ，即磁感线的疏密表示磁场的 ．磁场不是磁场北极南极不能强弱常见的磁感线形状地球产生的磁场叫----地磁的南极在地理_____极附近。 北地球南北极与地磁的南北极并不重合，
它们之间存在的一个夹角叫 ________ 地磁场磁偏角信鸽道航和地磁场信鸽信鸽的脑中含有对地磁场敏感的磁性晶粒，相当于“指南针”，起了导航作用。信鸽是靠地磁场来导航的。经科学家研究发现：在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针．实验证明：在只有地磁场而没有其它磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘．实验中，若把这些细菌中的磁生小体看成小磁针，则它的N极指向（ ）
A．北 B．南
C．西 D．东A一:直线电流的磁场奥斯特在1820年时的实验1.在小磁针的上方拉一根与小磁针平行的直导线,当直导线上通电时,你观察到了什么现象? .改变电流的方向,观察小磁针的偏转方向有什么变化. .小磁针发生了偏转小磁针指向与原先相反,说明磁场方向与电流方向有关.直线电流磁场的分布规律：通电直导线周围存在磁场,磁场方向与________有关,磁感线是以直导线上各点为圆心的_______,这些同心圆都在与导线垂直的平面内。越靠近导线,磁场越_______。直线电流的磁场电流方向强同心圆2.通电螺线管周围也存在＿＿，
磁场的磁感线分布跟＿＿＿＿＿的磁场很相似，磁场的方向与＿＿＿方向和导线的＿＿＿方向有关。 磁场条形磁铁电流缠绕安培定则：判定通电螺线管的磁极方向与电流方向的关系。判定方法:用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极。 练习判断磁场方向ＮＳＮＮＮＳＳＳ如图所示螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将（?? ）
A．不动
B．向外转90°
C．向里转90°
D．旋转180°A螺线管磁性强弱与哪些因素有关根据通电螺线管周围存在磁场（如图）的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的．下图中符合他假说的模型是（　　）A 电磁铁的应用1.定义：2.构造：电磁铁是一个带有铁芯的螺线管.电磁铁的应用：电铃电磁选矿机电磁起重机电磁继电器电磁继电器用低电压和弱电流来控制高电压和强电流是由电磁铁控制的自动开关 特点：电磁继电器控制电路的原理温度自动报警器如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求。将图中元件连成一个火警报警器电路(a、b、c为三个接线柱，连线时不要交叉)．
请你按要求改进如图所示的“测定油箱内油量的装置”：
(1）器材：电磁继电器（如图），若干导线，若干电源，若干触点，红、绿灯泡各1只。
(2）要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮。
(3）请将电路设计填画在原图上（电路元件用电路符号表示，其余元件用示意图表示）。科学探究： 磁场对电流的作用……
现象：
给导体通电，导体就运动起来．结论：1.通电导体在磁场里要受到力的作用．
2.通电导体在磁场里受到的力的方向跟电流方向和磁感线方向有关电动机1、电动机可分为____电动机和____电动机。方向不变的电流叫____电。周期性改变方向的电流叫_____电。2、电动机，是根据___________________的原理制成的，是把____能转化为______能的装置。3、直流电动机主要由_____和______组成，此外还有换向器、电刷等。　4、换向器的作用：每当线圈转过平衡位置时， 它能______________________________。直流交流直流交流通电线圈在磁场里转动电能机械磁铁线圈自动改变线圈中的电流的方向讨论分析:１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。直流电动机直流电动机是把电能转化为机械能的装置直流电动机的构造直流电动机小结2.构造——磁极、线圈、换向器、电刷。1.原理——磁场对通电导线产生的磁力作用3.能量转换——电能转化为机械能4.换向器的作用——自动改变线圈内的电流方向十.直流电动机电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中。下列家用电器中应用了电动机的是 　　　　　　　　 （ ）
A、洗衣机 B、电饭锅
C、电热水壶 D、电热毯
E、电吹风AE直流电动机的工作过程十.直流电动机磁生电——电磁感应电磁感应实验产生电流的条件是什么？ 法拉第发现：闭合电路的一部分导体在磁场
中做切割磁感线的运动时，导体中就会产生电流
，这种现象叫做电磁感应。讲解实验：金属棒切割U形磁铁，条形磁铁插入到螺线管中 如果电路不闭合，当导体做切割磁感线的运动时，没有感应电流，但会有感应电压。磁生电——电磁感应 感应电流的方向既与磁场方向有关又与导体的运动方向有关。改变其中的一个因素，电流方向将发生改变。在电磁感应现象中，机械能转化为电能。磁生电——电磁感应发电机与电动机的相同点和区别：?1.发电机和电动机在构造上基本相同的电动机也可用来做发电机?2.发电机和电动机的能量转化方向正好相反?发电机：机械能转化为电能?电动机：电能转化为机械能?3.发电机和电动机的原理不同?发电机的原理：电磁感应?电动机的原理：通电线圈在磁场中受力而运动电动机和发电机：各装置图，属于交流发电机的是 ( )
B【2014年中考题目】如图所示的四个实验中，能确定钢棒具有磁性的是（　　）
A．①② B．③④ C．①③ D．②④D
甲、乙、丙三个同学用长导线作为“绳子”，按右图所示的情景进行跳绳游戏。当甲、乙同学沿 （选填“东西”或“南北”）方向站立摇绳时，灵敏电流表指针的偏转才最明显。原因是 。东西地磁的两极为地理南北附近，东西方向能切割地磁场可能产生电流电磁感应现象 通电导线在磁场中受到力的作用发电机：
（1）工作原理：电磁感应（概念理解）
（2）能量转化：机械能转化到电能
（3）无论是交流发电机还是直流发电机：线圈内的电流都是电流方向到平衡位置要改变（交流电）电动机：
（1）工作原理：通电线圈在磁场中受到力而转动的原理
（2）能量转化：电能转化为机械能
（3）无论是交流电动机还是直流电动机：线圈内部电流都是电流方向到平衡位置要改变（交流电）
进户线、１、现在你知道家庭电路由哪些部分组成的吗？电能表、断路器、插座、灯座、开关.灯泡测电笔一、进户线： 1、 家庭电路的进户线由______和______组成，它们之间的电压为______。
2、辨别火线和零线的方法？
使用测笔时
___________
要接触导线，
而手要接触
__________,
如果________
就表示被测导
线是火线。 火线零线220V笔尖金属体笔尾金属体氖管发光返回首页2.断路器（总开关和熔断器）（1）在必要时（如维修、安装电路时）切断电路；（2）在家庭电路电流过大（两种原因）时自动切断电路，起保护作用。家庭电路断路器一般接在火线上！家庭电路的组成熔 断 器 熔断器是一种自动保护装置，其作用是在电路中电流过大时自动熔断，切断电源（火线）。家庭电路绝不可用铜丝或铁丝代替保险丝！3.用电器、开关和插座用电器接在零线与火线之间开关必须装在用电器与火线之间！插座可用于不确定的用电器各用电器之间都是并联，这样可以相互独立地工作。家庭电路家庭电路的组成电的安全使用（1）一般情况下，36伏以下的电压才是
安全的；（2）在潮湿环境中，安全电压应在24伏
甚至12伏以下。安全电流和电压安全用电的原则（1）不接触低压带电体（2）不靠近高压带电体常见的几种触电类型1.低压触电的两种情形：（1）单线触电 站在地上的人触到火线，电流由火线经人体流到地，造成触电事故。（2）双线触电 站在绝缘体上的人若同时触到火线和零线时，电流将由一根线经人体流到另一根线，造成触电事故。电的安全使用2.高压触电的两种情形：（1）高压电弧触电（2）跨步电压触电 人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电． 高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电。常见的几种触电类型十四.电的安全使用螺口灯泡的用电安全 为了用电安全，螺口灯座的螺旋套应该接在零线上，并尽量不要接触螺口灯泡螺旋部分的金属体。电的安全使用螺口灯泡的用电安全 为了用电安全，螺口灯座的螺旋套应该接在零线上，并尽量不要接触螺口灯泡螺旋部分的金属体。电的安全使用如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙。则关于甲、乙、丙三人是否触电，正确的判断是（　　）
A．甲、乙、丙三人都发生了触电事故
B．只有甲发生触电事故
C．乙、丙二人只有乙发生了触电事故
D．乙、丙二人都发生了触电事故，甲不发生触电事故D图中 A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他______触电，用手直接接触B点时，他_______触电（选填“会”或“不会”）。 会不会此时某人拿测电笔测试B点,测电笔试用方法正确,该人体电阻约为3600欧,测电笔的氖管_______(填 会 或 不会 )发光;此时通过该人体的电流是_____安。 A B不会0如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒．在下面四种电路中，最理想的是．（ ）A小李利用电磁铁设计了一种微机室防盗报警器（如图）。在微机室房门处安装开关S，电铃安在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁_______ （填“有”或“无”）磁性，并且B端为_______极，跟金属弹性片上的磁铁相互_______，电铃电路_______，（填“断开”或“闭合”）电铃报警。有N排斥闭合 工作原理：闭合开关,电流通过电磁铁,由磁铁产生磁性吸引弹性片,使铁锤打击铁铃而发出声音,同时电路断开,电磁铁失去磁性,由于弹性片的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发生声音。电铃 触点电磁铁的应用 返回 工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。电磁选矿机返回电磁起重机 工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。返回
