第1章 电与磁 单元测试（1）
一、选择题（每题2分，共30分）
1． （2023 益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A B C D
2． 如图所示，用导线、灵敏电流表组成闭合回路。选项中，用“O”表示闭合电路中垂直于纸面方向放置的导线ab的横截面，当导线ab在磁场中沿虚线运动，灵敏电流表指针有明显偏转的是（ ）
A B C D
3． 按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是（ ）
A、电流大小 B、线圈匝数 C、电流方向 D、电磁铁极性
4．（2023 湘潭）下列做法不符合安全用电要求的是（ ）
A、不靠近高压带电体 B、家用电器的开关接在火线上
C、用湿抹布擦拭通电的电器 D、更换灯泡前先断开电源开关
5． 把甲、乙、丙三块钢块悬挂起来，并让它们彼此靠近时的情况如图所示，则下列判断中，正确的是( )
A、因为甲、乙吸引，乙、丙相互排斥，所以只有乙是磁体
B、因为甲、乙吸引，乙、丙相互排斥，所以甲、乙、丙一定都是磁体
C、若甲、丙靠近，则一定会相互吸引
D、若甲、丙靠近，则可能会相互排斥

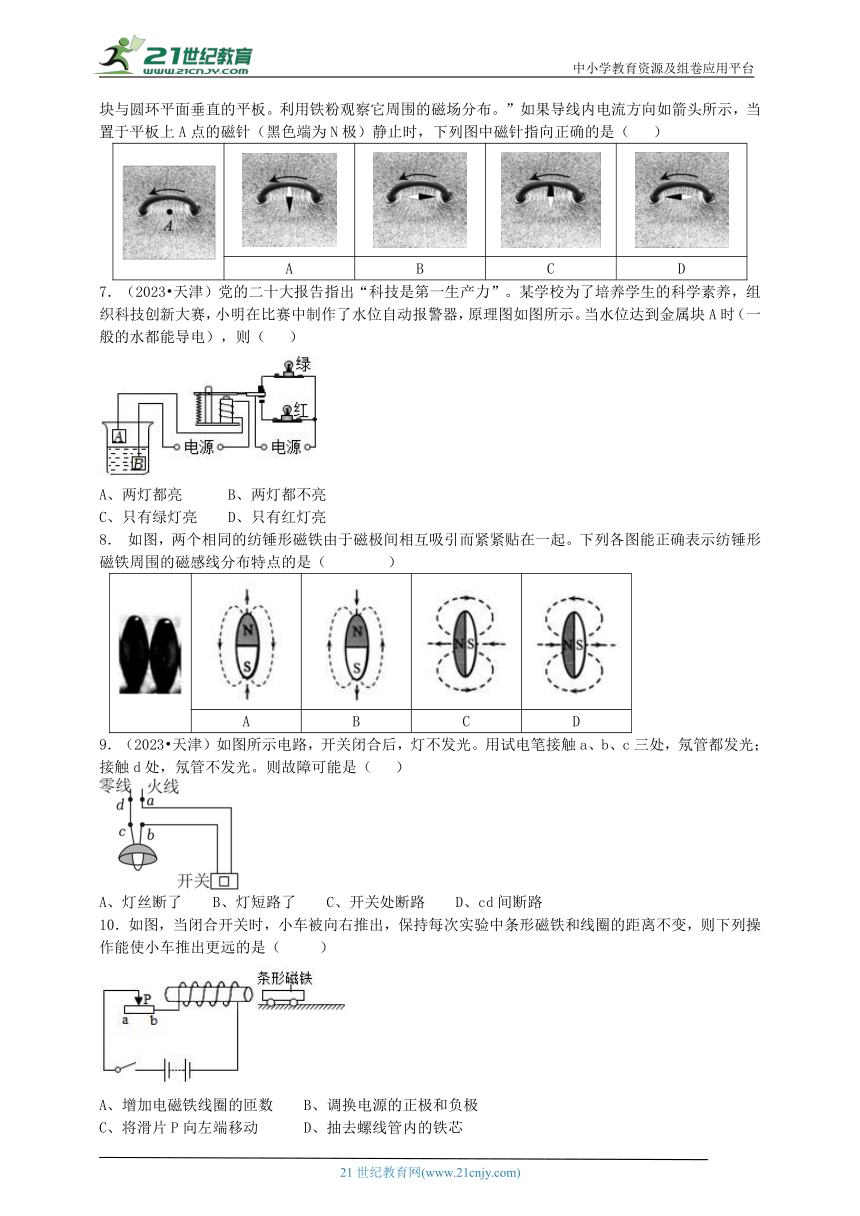

6． 如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针（黑色端为N极）静止时，下列图中磁针指向正确的是（ ）
A B C D
7．（2023 天津）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）
A、两灯都亮 B、两灯都不亮
C、只有绿灯亮 D、只有红灯亮
8． 如图，两个相同的纺锤形磁铁由于磁极间相互吸引而紧紧贴在一起。下列各图能正确表示纺锤形磁铁周围的磁感线分布特点的是（ ）
A B C D
9．（2023 天津）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A、灯丝断了 B、灯短路了 C、开关处断路 D、cd间断路
10．如图，当闭合开关时，小车被向右推出，保持每次实验中条形磁铁和线圈的距离不变，则下列操作能使小车推出更远的是（ ）
A、增加电磁铁线圈的匝数 B、调换电源的正极和负极
C、将滑片P向左端移动 D、抽去螺线管内的铁芯

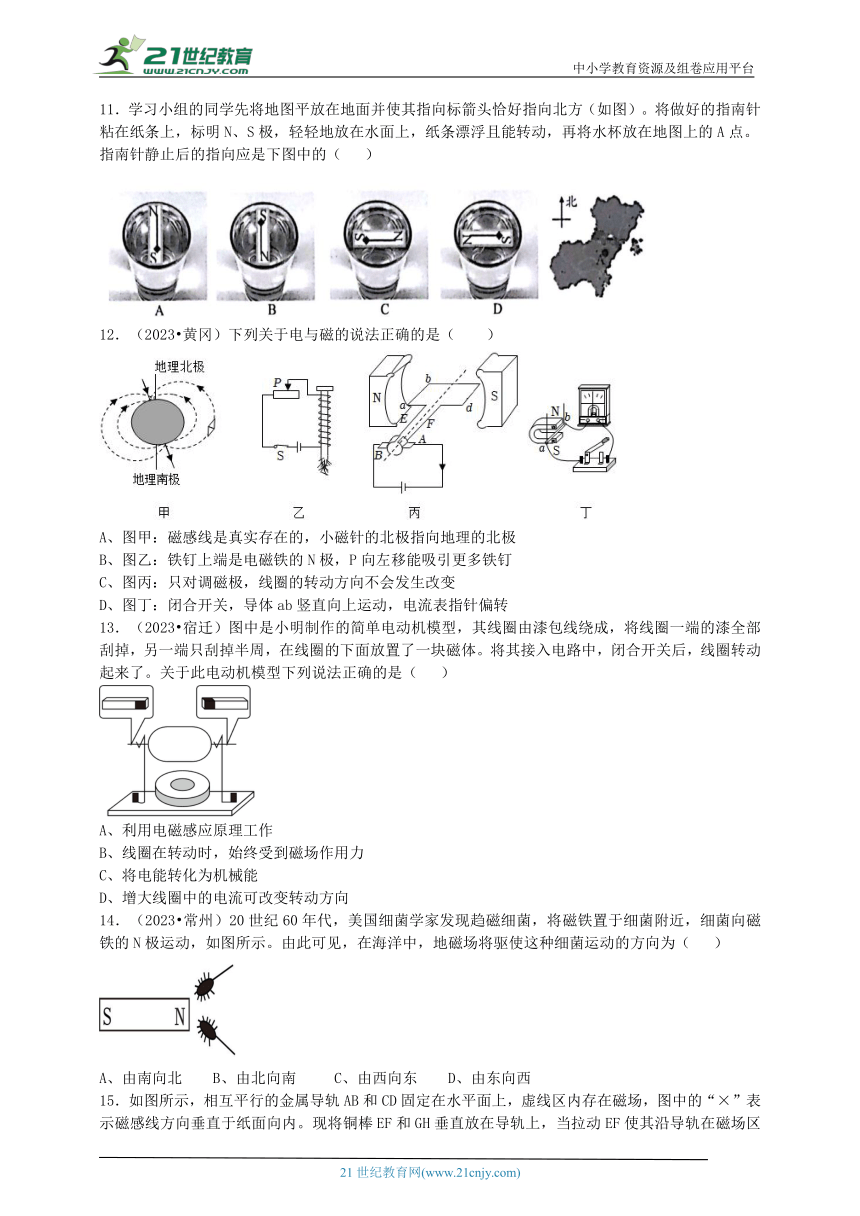

11．学习小组的同学先将地图平放在地面并使其指向标箭头恰好指向北方（如图）。将做好的指南针粘在纸条上，标明N、S极，轻轻地放在水面上，纸条漂浮且能转动，再将水杯放在地图上的A点。指南针静止后的指向应是下图中的（ ）
12．（2023 黄冈）下列关于电与磁的说法正确的是（ ）
A、图甲：磁感线是真实存在的，小磁针的北极指向地理的北极
B、图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉
C、图丙：只对调磁极，线圈的转动方向不会发生改变
D、图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转
13．（2023 宿迁）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A、利用电磁感应原理工作
B、线圈在转动时，始终受到磁场作用力
C、将电能转化为机械能
D、增大线圈中的电流可改变转动方向
14．（2023 常州）20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，细菌向磁铁的N极运动，如图所示。由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）
A、由南向北 B、由北向南 C、由西向东 D、由东向西
15．如图所示，相互平行的金属导轨AB和CD固定在水平面上，虚线区内存在磁场，图中的“×”表示磁感线方向垂直于纸面向内。现将铜棒EF和GH垂直放在导轨上，当拉动EF使其沿导轨在磁场区域内向右运动时，下列说法中，不正确的是( )
A、电流表会有示数 B、小磁针会发生偏转
C、铜棒GH也会移动 D、铜棒EF运动时机械能转化为电能
二、填空题（每空2分，共38分）
16．如图所示为利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的______极。 在指南针的上方平行放一根直导线，给导线通电，发现指南针会偏转90°，断电后恢复到南北指向，说明__________。
　　　
17．（2023 襄阳）小明利用如图所示的装置进行多次实验探究得出结论：闭合电路的一部分导体在磁场中做______磁感线运动时，电路中就产生感应电流。若将装置中的电流表换成电源，闭合开关后会发现，导体棒摆动，则说明通电导体在磁场受到______的作用。
18．（2023 烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与____相连；家庭电路中，发生触电事故都是人体直接或间接跟______线接触造成的。如果你发现有人触电应立即采取的措施是____　（选填“切断电源”或“用手拉开触电者”）。
19．（2023 鞍山）在探究“电磁铁的磁性强弱与哪些因素有关”的实验中，小聪连接了如图所示的电路，电磁铁A端放有一小磁针，闭合开关，小磁针______（选填“顺”或“逆”）时针转动，向右移动滑动变阻器的滑片，电磁铁磁性______（选填“增强”、“减弱”或“不变”）。电磁铁磁性的强弱还与______有关。
20．王建同学对微风电风扇产生了兴趣，将它与小灯泡按如图甲所示的电路连接并进行实验。用手快速拨动风扇叶片，这时发现小灯泡发光。此时它的工作原理是________，电路可简化为图乙中的________图。
21．探究导体在磁场中运动时产生感应电流的条件。
（1）图中的装置闭合开关后，小明同学进行了以下尝试，能使电流表指针偏转的是　 　（不定项）。
A、导体ab在磁场中静止，换用磁性更强的蹄形磁铁
B、导体ab静止，蹄形磁铁向左或向右运动
C、蹄形磁铁静止，导体ab向左或向右运动
D、蹄形磁铁静止，导线ab竖直向上或竖直向下运动
（2）如图所示的实验装置，将电流表换成　 　进行实验，还可以探究电动机的工作原理。
22．图甲是法拉第发明的紫铜圆盘发电机。转动摇柄使圆盘旋转起来，电路中就会产生电流。圆盘相当于图乙中的 。 如果要改变圆盘发电机产生的电流方向，可采用的方法是 。（写出一点即可）
23．如图甲所示为热敏电阻的R-t图像，如图乙所示为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路(U为5伏恒压电源)，继电器线圈的电阻不计，图中的电源是恒温箱加热器的电源。当线圈中的电流大于或等于20毫安时，衔铁被吸合，加热器停止工作，实现温控。
(1)恒温箱内的加热器应接在_______(填“AB”或“CD”)之间。
(2)当滑动变阻器接入电路的阻值为160欧时，此时恒温箱设定的温度为______℃。
(3)要实现对50～100 ℃之间任一温度的控制，滑动变阻器R′的最大阻值至少为_______欧。
三、探究题（25题（2）5分，其余每空3分，共20分）
24．小明用如图甲所示的装置来探究感应电流产生的条件，记录观察到的现象如下表：
序号 ab运动方向 灵敏电流计的指针偏转方向
1 沿磁场方向运动 不偏转
2 水平向左 向右偏转
3 水平向右 向左偏转
（1）比较第1、2（或1、3）次的实验现象可知，闭合电路的一部分导体在磁场中做　 　运动时，电路中就会产生感应电流，此过程中　 　转化为电能。
（2）比较　 　次的实验现象可知，产生的感应电流的方向跟导体的运动方向有关。
[拓展]如图乙所示是实验室用的手摇发电机，在发电机和小灯泡的电路里串联一个电流表，缓慢转动线圈，电流表的指针会左右摆动，这说明　 　。
25．小明研究电磁铁磁性强弱的影响因素，设计电路如图所示。
(1)在AB间接入一个电磁铁，将滑片向左调节，电磁铁磁性将______。（选填“变大”、“变小”或“不变”）
(2)为了研究线圈匝数对电磁铁磁性强弱的影响，小明准备利用以下器材进行实验。请补充完整实验步骤①之后的其它步骤。
实验器材：电源、滑动变阻器、开关、电流表、导线若干、电磁铁若干个（线圈匝数0~100间任选）、小铁钉若干。
实验步骤：①用导线将电源、滑动变阻器、开关、电流表按如图电路连接好。
老师建议：建议本实验做3组或3组以上，每组线圈匝数差值在20匝以上。
四、简答题（26题7分，27题5分，共12分）
26．电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性__________（选填“增强”、“减弱”或“不变”）。
（2）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？(g取10N/kg)
（3）若电铃发出警报声的条件如（2）,需减少最大载客量，可采取什么措施？（写两条）
27．材料:爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着。看,烧坏了吧! ”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了! ”
奶奶:“没电 没电你摸摸,不电死你才怪!” ……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D B C D A D C D A
题号 11 12 13 14 15
答案 A B C B C
二、填空题
16．N 通电导线周围存在磁场
17．切割；力
18．地线；火；切断电源
19．顺；减弱；线圈的匝数
20．电磁感应 a
21．（1）BC （2）电源
22．导体AB 改变圆盘转动方向或改变磁场方向
23．（1）AB （2）50 （3）200
三、探究题
24．（1）切割磁感线；机械能 （2）2、3； 电流的方向是变化的
25．（1）变大
（2）①将线圈匝数为20的电磁铁接入AB间，闭合开关，适当调节滑片，读出电流表示数为Ⅰ。
②将电磁铁的一端与足量的小铁钉接触，统计被吸引的小铁钉的数量，多次实验，计算被吸引的小铁钉数量的平均值，记为n1。
③保持电流Ⅰ不变，用40匝、60匝的电磁铁重复步骤①②，获得n2、n3。
④换不同电流重复上述实验。
⑤比较线圈匝数与被吸引的小铁钉数量的关系，得出结论。
四、简答题
26．（1）增强
（2）F2＝G'＝mg＝1000 kg×10 N/kg＝104 N
由题图乙可知，当压力 F2＝104 N 时，对应的压敏电阻阻值R2'＝100Ω，
I'＝＝＝0.03A＝30mA
因 30mA＞20mA，所以此时电梯超载。
（3）增大电压或换用阻值更小的保护电阻R1
27．示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
