第1章电和磁复习课件

课件76张PPT。电和磁总复习1. :能吸引铁、钴、镍 等物质(铁质物质）的性质。2. :具有磁性的物体。 磁性磁体条形、针行、蹄形、圆柱形 磁体两端的磁性最强，中间磁性最弱3. :磁体上磁性最强的部位。磁极N极和S极例1、实验表明，磁体能吸引1元硬币，对这种现象解释正确的是（ ）
A．硬币一定是铁做的，因为磁体能吸引铁 B．硬币一定是铝做的，因为磁体能吸引铝 C． 磁体的磁性越强，能吸引的物质种类越多 D．硬币含有磁性材料，磁化后能被吸引
　　三、典型例题 我能理解D磁化SN例2、如图14-5甲所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示测力计示数与水平位置关系的是如图14-5乙中的（ ）
　　三、典型例题 我能理解甲 A B C D
乙
图14-5
D
1．两个外形完全相同的条形铁条a、b。如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明
A、a、b均是磁铁 B、b是磁铁，a不是
C、a是磁铁，b不是 D、a、b均不是磁铁 2、如图所示，磁铁吸引住两根铁钉的尖端，那么两根铁钉的另一自由端 会---------------------------------（ ）
A、如甲所示 B、如乙所示 C、如丙所示
D、如甲、乙都有可能
3、把一条没有磁性的铁棒K放在磁铁旁边，然后把小磁针靠近铁棒K的右端（如图），此时发生的现象是--------（ ）
A、小磁针的北极会被铁棒K吸引
B、小磁针的南极会被铁棒K吸引
C、小磁针的北极和南极都会被铁棒K吸引
D、小磁针的北极和南极都不会被铁棒K吸引
甲乙丙CN SKAS
NS

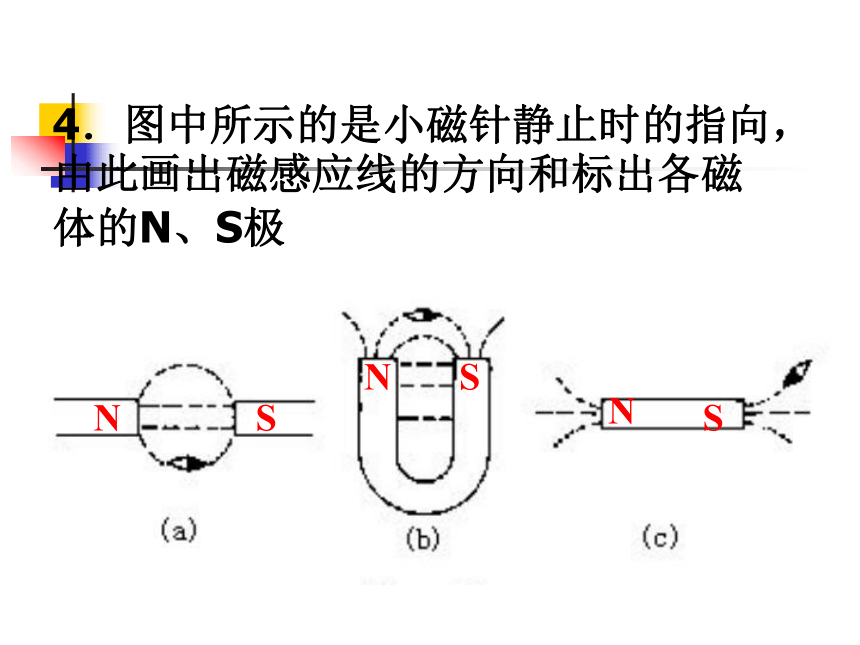

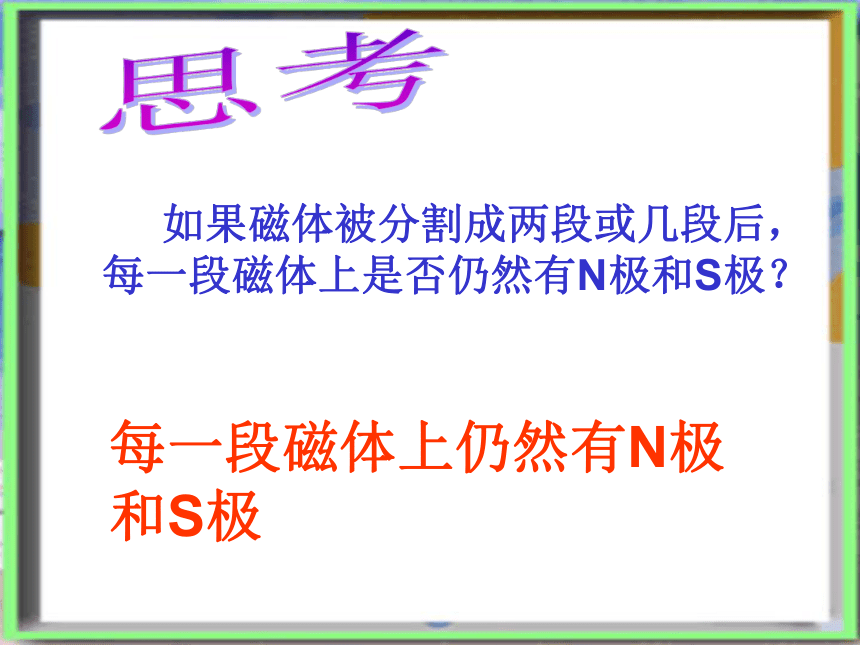

N NSNS大头针针帽一端相互排斥，说明大头针已被磁化，能与N极相吸的是S极，因此针帽端为N极互相排斥。4．图中所示的是小磁针静止时的指向，由此画出磁感应线的方向和标出各磁体的N、S极NSNSNS讨论 如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极？你能否验证？每一段磁体上仍有Ｎ极Ｓ极思考 如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极？每一段磁体上仍然有N极和S极 NN 将小磁针放在针尖上，用手拨动小磁针，观察静止时的指向。
注意：1、不要让磁体靠近它。
2、观察其他同学小磁针的指向。实验小磁针静止后的位置总是指向南北方向小磁针指向北面的一端叫北极（N）
指向南面的一端叫南极（S）现象：4.磁极间相互作用的规律:同名磁极相互排斥，
异名磁极相互吸引。2.起重机同名磁极相互排斥应用：1.磁悬浮列车
原理-------5. ————:使原来没有磁性的物体获得磁性的过程。磁化现象A、磁场的定义：在磁体周围存在一种特殊物质，这种特殊物质叫做磁场。
B、磁场的性质：C.磁场的方向:可以通过______来描述磁感线磁场对放入其中的磁体会产生力的作用。5.磁场：条形磁体的磁感线分布蹄形磁体的磁感线分布2、磁感线是闭合又不_____的曲线，密的地方磁场_____，疏的地方磁场_____。1、磁体周围的磁感线总是从磁体的____极出来，回到磁体的______极。磁感线的特点3、磁场中的某点的磁场方向，即为该点的________的方向，跟小磁针在该点静止时的_______极指向一致。4、磁感线是为了描述磁场而假想的曲线，它_____(是或不是）实际存在的曲线。NS相交强弱磁感线北不是地磁场指南针能指向南北是受地磁场的作用：地球产生的磁场叫地磁场。
地球是一个巨大的磁体。地磁场特点：
地磁的北极在地理的_______附近，地磁的南极在地理的_________附近。地磁场南极北极典型例题-----我能应用
3．甲、乙、丙三个同学用长导线作为“绳子”，按右图13所示的情景进行跳绳游戏。当甲、乙同学沿 （选填“东西”或“南北”）方向站立摇绳时，灵敏电流表指针的偏转才最明显。原因是 。东西地磁的两极为地理南北附近，东西方向能切割地磁场可能产生电流信鸽道航和地磁场信鸽信鸽的脑中含有对地磁场敏感的磁性晶粒，相当于“指南针”，起了导航作用。信鸽是靠地磁场来导航的。小 结一、磁体和磁极1.磁性:能吸引铁、钴、镍 等物质的性质。2.磁体:具有磁性的物体。3.磁极:任何磁体都具有两个极，N极和S极，称为磁极。二、磁场1、磁场的定义：在磁体周围存在一种特殊 物质，这种特殊物质叫做磁场。2、磁场的性质：磁场对放入其中的磁体会产生力的作用。2、磁感线是闭合又不相交的曲线，密的地方磁场强，疏的地方磁场弱。3、磁场中的某点的磁场方向，即为该点的磁感线的方向，跟小磁针在该点静止时的北极指向一致。4、磁感线是为了描述磁场而假想的曲线，它不是实际存在的曲线。三、磁感线1、磁体周围的磁感线总是从磁体的北极出来，回到磁体的南极，四、地磁场A、地磁场：地球产生的磁场叫地磁场。地球是一个巨大的磁体。B、地磁场特点:地磁的北极在地理的南极附近，地磁的南极在地理的北极附近。磁磁极磁化磁性磁体一:直线电流的磁场下面是模仿奥斯特在1820年时的实验1.在小磁针的上方拉一根与小磁针平行的直导线,当直导线上通电时,你观察到了什么现象? .改变电流的方向,观察小磁针的偏转方向有什么变化. .小磁针发生了偏转小磁针指向与原先相反,说明磁场方向与电流方向有关.直线电流磁场的分布规律：通电直导线周围存在磁场,磁场方向与________有关,磁感线是以直导线上各点为圆心的_______,这些同心圆都在与导线垂直的平面内。越靠近导线,磁场越_______。直线电流的磁场电流方向强同心圆1、如果把直导线按一定的方向绕螺线圈后再通电，观察能否吸引大头针。 能吸引大头针。 说明：通电螺线圈周围也存在____。 通电螺线管的磁场磁场现象:2、在螺线圈中插入一根铁棒或一枚铁钉，再观察吸引大头针的现象。现象：吸引的大头针更多。 结论：插入铁芯后磁性增强。 安培定则：判定通电螺线管的磁极方向与电流方向的关系。判定方法:用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极。通电螺线管的磁场： 螺线管是把导线绕成螺线形状。 结论二：通电螺线管内部插入铁芯磁性增强（原因铁芯在磁场中被磁化成为一根磁铁）。结论三：通电螺线管周围的磁场与条形磁 铁的磁场相似。结论四：磁场方向与螺线管中的电流方向及导线的绕法有关。结论一：通电螺线管能产生磁场。及时巩固安培定则电磁铁的应用电磁起重机电铃电磁选矿机电磁继电器------特点：用低电压、
弱电流来控制高电压、强电流。
水位自动报警器科学探究： 磁场对电流的作用……
现象：
给导体通电，导体就运动起来．
（通电导体与磁场方向平行时,导体不会运动)结论：1.通电导体在磁场里要受到力的作用．
2.通电导体在磁场里受到的力的方向跟电流方向和磁感线方向有关有越强越多越强大消失通断电改变电流大小改变电流方向电动机1、电动机可分为____电动机和____电动机。方向不变的电流叫____电。周期性改变方向的电流叫_____电。2、电动机，是根据___________________的原理制成的，是把____能转化为______能的装置。3、直流电动机主要由_____和______组成，此外还有换向器、电刷等。　4、换向器的作用：每当线圈转过平衡位置时， 它能______________________________。直流交流直流交流通电线圈在磁场里转动电能机械磁铁线圈自动改变线圈中的电流的方向阅读材料：左手定则
　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．讨论分析:１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。 1.将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是 （ ） A.线圈中的电流太大 ????
B.线圈平面与磁场方向平行 ??
??C.线圈方向与磁场方向垂直 ?
???D.线圈平面与磁感线夹角小 2.要想改变通电线圈在磁场中的转动方向，可以采取的办法是 （ ）
A.只能改变磁场方向 ?
? B.只能改变线圈中的电流方向 ?
? C.同时改变磁场方向和线圈中的电流方向 ??
D.改变磁场方向或通电线圈中的电流方向CD
3.在安装直流电动机的模型时，要使线圈的转速加快，可采取 （ ） A.将电源两极对调 ? ???B.将两磁极对调 ????
C.增大电流强度 ?? ??D.以上措施都无效
4.直流电动机中的线圈每转动一周，线圈中的电流方向 （ ）A.改变一次 ??? ?B.改变两次 ????
C.改变三次 ???? D.不改变方向
5.当直流电动机中线圈的平面转到与磁感线垂直位置时 （ ） A.受到的磁力最大 ??? ?B.不受磁力作用 ????
C.线圈中的电流方向改变 ? ???D.以上情况都可能CBC1、某通电直导体在磁场中受力作用的情况如下图所示，则在A、B、C、D四图中通电直导体在磁场中受力作用的方向跟它相同的是( )练习C结论说明A、磁场能产生电流。 B、能量转化：机械能转化为电能。 由于电磁感应产生的电流就叫做感应电流闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。电磁感应：感应电流：电磁感应法拉第发现电磁感应现象感应电流产生感应电流的条件电路是闭合的一部分导体导体作切割磁感线运动影响感应电流方向的因素磁场方向导体切割磁感线的运动方向影响感应电流大小的因素感应电压导体不闭合且作切割磁感线运动能量转化机械能转化为电能课堂小结 感应电流的大小与导线切割的速度大小、永磁体的磁性强度、切割导线的条数和切割的有效长度有关
NS调换磁极导线位置N上线左NS调换磁极导线位置N上线右1、如图6所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。则下列电器的原理与动圈式话筒的原理相同的是[ ]
A.电动机 B.发电机 C.电磁铁 D.电铃典型例题-----我能应用B 导体在磁场中垂直感应线作切割磁感应线运动时，获得的感生电流方向与磁感应线方向及导体的运动方向三者的关系可用右手来判断：把右手伸开，使大拇指与其余四指垂直，让磁感应线穿进手心，大拇指代表导体的运动方向，四指则代表感生电流的方向。如闭合电路的部分导线ab如图2所示运动时，回路中感生电流的方向是a→_________，其中ab段在电路中充当__，a端是___极，b端是____极。
　b电源负正右手定则电流方向与导体运动方向和磁感线方向有关N垂直屏幕
向外运动3、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCDBD关于甲、乙两图正确的说法是（ ）
A、图甲是研究电磁感应现象的装置
B、图乙研究的现象中可以将电能转
化为机械能
C、利用图甲可以制成电动机
D、利用图乙可以制成发电机CD在由①②③半周运动中，线圈内的电流方向是dcba, ，外电路的电流方向是由AB在由③④①半周运动中，线圈内的电流方向是abcd,外电路的电流方向是由BAabcddddcccaaabbbABAAABBB①②③④发电机的工作原理交流电与直流电1.交流电：周期性改变方向的电流，
如交流发电机产生的电流2.直流电：方向不变的电流，如电池中得到的电流3.交流电的频率：在1秒钟内，交流电完成周期性变化的次数。我国交流电的频率为50赫兹（简称赫，Hz），即在每秒钟内电流方向改变100次。4.交流电的周期：交流电周期性变化1次所需要的时间。我国交流电的周期为0.02秒可见：频率×周期＝1交流发电机2.实际使用的大型交流发电机结构比较复杂，但仍是由________和_________两部分组成3.为了获得较强的电流，一般采用多匝线圈不动、用______代替______来转动的方式来发电.实用发电机的转子由水轮机、_____等带动旋转。
汽轮机电磁铁永磁铁定子转子1。交流发电机的工作原理：电磁感应现象进户线：相当于电源是电能从电网进入用户的来源。电能表：测量该用户消耗的电能。闸刀开关：控制整个电路的通断，便于更换或维修元件。熔断器：当电路中的电流过大时能自动切断电路起保护作用。插座：有两孔和三孔之分，连接一些可能经常移动的电器。电灯（用电器）：它们是并联的，这样不相互影响。开关：控制电路，要接在火线上。安全用电测电笔一、进户线： 1、 家庭电路的进户线由______和______组成，它们之间的电压为______。
2、辨别火线和零线的方法？
使用测笔时
___________
要接触导线，
而手要接触
__________,
如果________
就表示被测导
线是火线。 火线零线220V笔尖金属体笔尾金属体氖管发光返回首页二、电能表： 电能表是测量用户______________，它的单位为____________，相当于1千瓦的用电器工作1小时所消耗的电能。合________焦。消耗电能的多少千瓦时（度）3.6×106括号前的“10”为标定电流，括号内的“20”是最大允许电流。600r/kWh表示用电1千瓦时转盘要转600转。返回首页三、闸刀开关： 闸刀开关的作用是控制整个电路的通断，便于安全地维修或更换元件。动触头静触头 静触头接进户线，静触要安在上边切不可倒装。返回首页四、熔断器： 1、熔断器的作用是：当电路中的__________时，其中的保险丝就会自动______切断电路。
2、家庭电路中，引起电流过大的原因有：
__________；_______________________。
3、制作保险丝的材料应具备____________、________等性质。
4、保险丝的规格由__________来表示。选择保险丝的原则是：电流过大熔断发生短路电路中用电器功率总过大电阻(率)大熔点低额定电流 保险丝的额定电流等于或稍大于电路正常工作时的最大电流。断路器 保险丝的更换是比较麻烦的事，尤其
是家中没有现成的保险丝时就更麻烦。现
在家庭中常用一种断路器来代替闸刀开关
和熔断器。断路器一般连接在火线上。返回首页 插座一般有________和_________之分。两孔式插座一孔接___线，另一孔接___线；三孔式插座除了接火线和另线外还有一个孔接____线，与该孔相应的那个插头脚接用电器的__________。两孔式三孔式火零地金属外壳五、插座：返回首页 1、家用电器的插座和电灯之间是并联还是串联？______；这样连接有什么好处？
_____________________。
2、灯泡有________和________之分。它们分别如何安装？开关应如何安装?开关接在火线上
与用电器串联并联各用电器不相互影响插口式螺旋式六、电灯（用电器）：返回首页安全 用电触电类型低压触电高压触电单线触电双线触电高压电弧触电高压跨步触电安全用电的基本原则：
不接触低压带电体；不靠近高压带电体。
当发生触电意外时首先应：
切断电源；让触电者脱离电源。
对人体的安全电压是：“不高于36V”“左零右火上接地”用电器金属外壳电能表闸刀开关保险盒并串并串思考一：零火220没有大低热量熔点熔断干


家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。保险丝：短路:指电流没有经过用电器直接构成通路.用电器的用电量过大：同时使用许多用电器或是同时使用若干个用电量较大的用电器.例如：居民楼里电炉子、电暖气、微波炉、电熨斗等用电量比较大的用电器插在一个插板上让它们同时工作,会导致电流过大烧毁保险丝或造成跳闸. 电线绝缘皮刮破、老化.连接线路不小心等等情况造成火线、零线直接连同.短路的情况：某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝（或铜丝）代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？设计实验说明．不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。
（该行为千万不能试!）不能用铜丝、铁丝
代替的原因在潮湿环境中,安全电压应在24伏甚至于12伏以下.安全电流和电压是指电流通过人体达到一定量 时引起的伤害事故。2、通过人体电流大小取决于：1、触电：外加电压和人体电阻3、安全电压一般情况下，36伏以下9、产生感应电流的条件是（ ）
A、导体在磁场中运动
B、导体在磁场中做切割磁感线运动
C、闭合电路的一部分导体做切割磁感线运动
D、闭合导体在磁场中做切割磁感线运动
10、闭合电路的一部分导体在磁场中做_____________的运动时，导体就会产生感应电流。感应电流的方向与______的方向和_________________方向有关。同时改变磁场方向和导体的运动方向，感应电流的方向将______。（填“改变”、“不变”或“不确定”）
导体在磁场中作切割磁感线的运动，导体中必将产生____________。电磁感应现象中是______能转化成______能。这就是__________的工作原理。C切割磁感线磁场导体切割的方向不变感应电压机械电发电机11、关于家庭电路中用电器安装的说法错误的是（ ）
A、开关应接在火线上 B、开关应和灯泡并联
C、螺丝口灯泡的螺旋套一定要接在零线上
D、三孔插座应有接地线
12、家庭电路中合适的保险丝被熔断，按原规格换上一根后，闭合开关，保险丝很快又被熔断，下列做法中正确的是（ ）
A、换一根较粗的保险丝 B、换一根铜丝
C、把两根原规格的保险丝并在一起使用
D、查找故障，排除后换上一根原规格的保险丝BD13、一般情况下，____伏以下的电压才是安全的。但在潮湿的环境中，安全电压应在____伏甚至于____伏以下。
14、家庭电路中，触电通常是人直接接触____造成的。安全用电原则是：不接触___________；不靠近____________。
15、发现有人触电，应采取的正确措施是（ ）
A、迅速用剪刀剪断电线 B、拨打110
C、迅速用手将触电者拉离电源线
D、迅速用绝缘物体使人脱离电源线
6、下列做法符合安全用电原则的是（ ）
A、家庭电器安装地线 B、高压线旁放风筝
C、湿手拔开关 D、铁丝绑在电线上晾衣物362412火线低压带电体高压带电体DA16、如图所示的电路中，开关闭合后发现电灯不发光，电工在检查电路的故障时，用测电笔测C、D处时，发现都能使氖管发光，而测试A、B两处时，只有在A处时氖
管发光，则故障可能是（ ）
A、火线断路 B、零线没有接地
C、B与C间某处断开 D、灯L断路
2、下列现象中，可能引起家中保险丝熔断的是
①插座中的两线头相碰 ②开关中的两线头相碰③电路中增加了大功率的用电器 ④灯丝熔断
A、①② B、②③ （ ）
C、②④ D、①③CD1.物体能够吸引含铁质物体的性质，叫做_______。具有这一性质的物体叫做_____。
2.一根磁铁上磁性最强的部分是_______,这个部分叫_______，分别叫____极和____极
3.用一根细线系在一根条形磁铁的中间，悬挂在空气静止，可发现条形磁铁总是指向_________方向，条形磁铁的N极指______，S极指_______。磁性磁体两端磁极NS南北北南练习5．磁感线可以形象而又方便地表示磁体周围各点的_______方向。磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。
6．地球本身是一个巨大的磁体．地磁的南极在地理_____极附近。
磁场北南北4.磁极间的相互作用力，同名磁极互相＿＿＿，异名磁极互相＿＿＿＿＿＿。排斥吸引 7、实验表明，磁体能吸引一元硬币，对这种现象解释正确的是（ ）
A、硬币一定是铁做的，因为磁体能吸引铁
B、硬币一定是铝做的，因为磁体能吸引铝
C、磁体的磁性越强，能吸引的物质种类越多
D、硬币中含有磁性材料，磁化后能被吸引
8、如图弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧
秤的示数将（ ）
A、不变
B、逐渐减小
C、先减小再增大
D、先增大后减小DC2、通电螺线管的磁场与___________相似。二.通电螺线管的磁场：1、通电螺线管能否产生磁场________。条形磁体4、通电螺线管的磁场强弱与___________、
___________和___________有关。电流强弱线圈匝数能有无铁芯3、通电螺线管的磁场方向与_________有关。电流方向带铁芯的螺线管就是电磁铁。
