第一章电与磁复习课件

课件98张PPT。第一章电和磁复习1. :能吸引铁、钴、镍 等物质的性质。2. :具有磁性的物体。 磁性磁体条形、针行、蹄形、圆柱形 磁体两端的磁性最强，中间磁性最弱3. :磁体上磁性最强的部位。磁极N极和S极 NN将小磁针放在针尖上，用手拨动小磁针小磁针静止后的位置总是指向南北方向小磁针指向北面的一端叫北极

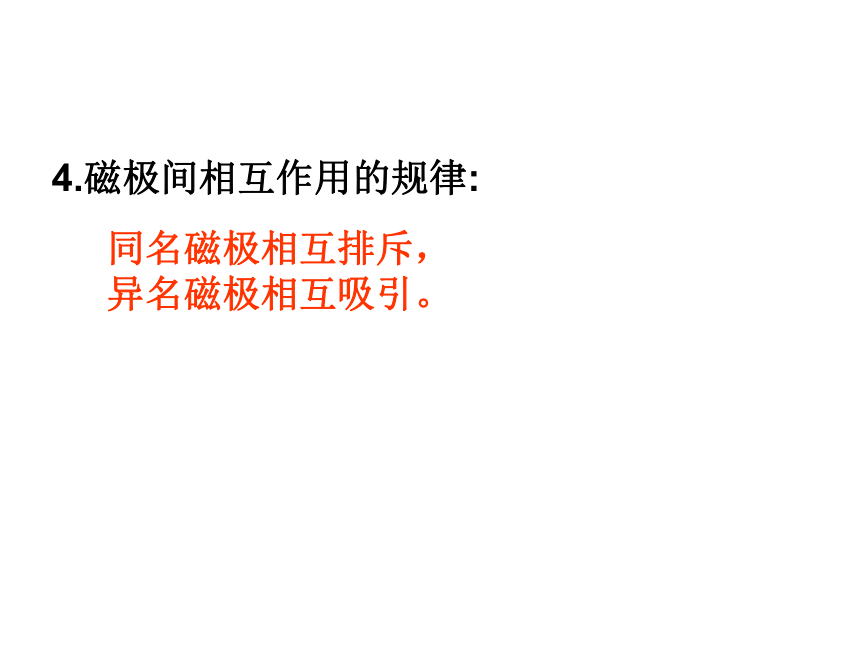

指向南面的一端叫南极4.磁极间相互作用的规律:
同名磁极相互排斥，
异名磁极相互吸引。两根形状相同的钢棒，甲的一端靠近乙的一端时，乙转动起来，则可判断 ( )
A．甲棒有磁性，乙棒无磁性
B．乙棒有磁性，甲棒无磁性
C．甲、乙都有磁性
D．以上三种说法都有可能D如图所示，在棒上套一串磁环，上面三个环都悬浮着，
1）怎么会出现这个现象？ .
2）若最底下的磁环的底面是S极，试标出最上 面磁环的极性？
3）现代的磁悬浮列车就是利用 ，将车身托起，这就大大减少了摩擦阻力，使列车行驶速度达到每小时三百多公里。同名磁极互相排斥NNSSNNS同名磁极互相排斥5.磁化现象:使原来没有磁性的物体获得磁性

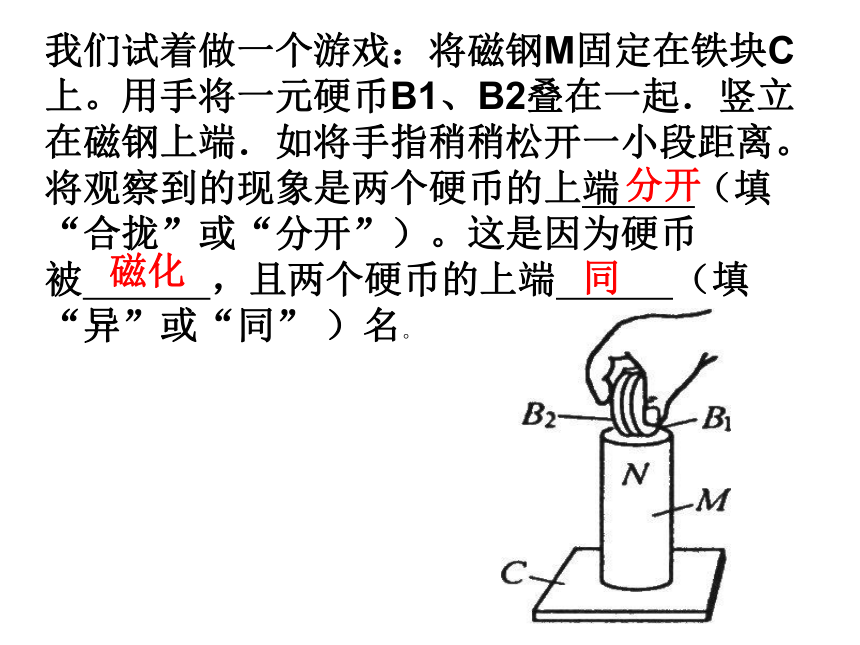

的过程。被磁化的物体如果是铁棒，获得的磁性会立即消失被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间人造磁体：能长久保持磁性的磁体制造的原理是：用一个磁铁在一根钢棒上沿同一方向摩擦我们试着做一个游戏：将磁钢M固定在铁块C上。用手将一元硬币B1、B2叠在一起．竖立在磁钢上端．如将手指稍稍松开一小段距离。将观察到的现象是两个硬币的上端 （填“合拢”或“分开”）。这是因为硬币被 ，且两个硬币的上端 （填“异”或“同” ）名。分开磁化同如图所示，磁铁AB跟软铁C接触，则接触后磁性最强的地方是：（ ）A．A和B两处??????B．B和C两处??????

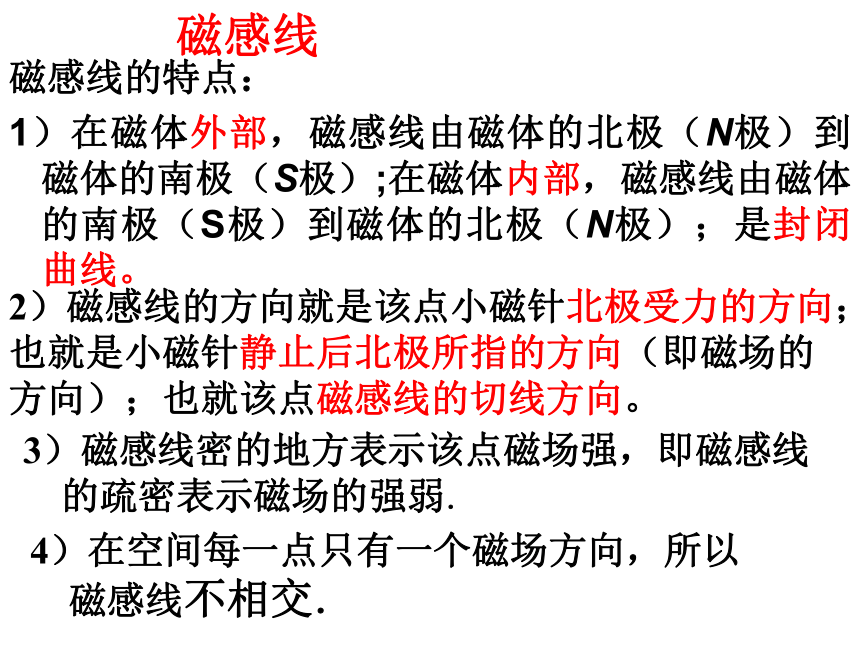

C．A和C两处??????D．A、B、C三处C磁感线磁感线的特点：
1）在磁体外部，磁感线由磁体的北极（N极）到磁体的南极（S极）;在磁体内部，磁感线由磁体的南极（S极）到磁体的北极（N极）；是封闭曲线。2）磁感线的方向就是该点小磁针北极受力的方向；也就是小磁针静止后北极所指的方向（即磁场的方向）；也就该点磁感线的切线方向。
3）磁感线密的地方表示该点磁场强，即磁感线
的疏密表示磁场的强弱．
4）在空间每一点只有一个磁场方向，所以
磁感线不相交．常见磁感线分布图常见磁感线分布图直线电流的磁场下面是模仿奥斯特在1820年时的实验1.在小磁针的上方拉一根与小磁针平行的直导线,当直导线上通电时,你观察到了什么现象? .改变电流的方向,观察小磁针的偏转方向有什么变化. .小磁针发生了偏转小磁针指向与原先相反,说明磁场方向与电流方向有关.在有机玻璃板上穿一个孔,一根直导线垂直穿过小孔,在玻璃板上均匀地撒上一些铁屑.给直导线通电后,轻敲玻璃板,观察铁屑的分布情况. .铁屑的分布呈同心圆状.
(越靠近直导线铁屑越多即磁感线越密集,磁场越强.)奥斯特在1820年时的实验----
直线电流的特点:
通电直导线周围存在磁场,磁场方向与电流方向有关,磁感受线是以直导线为圆心的同心圆,半径越小,磁场越强.如图的装置可以用来研究（　　）
Ａ、奥斯特实验　　　　Ｂ、通电导体在磁场中受力
Ｃ、电流的磁场　　　　Ｄ、电磁感应B通电螺线管的磁场： 螺线管是把导线绕成螺线形状。结论二：通电螺线管内部插入铁芯磁性增强（原因铁芯在磁场中被磁化成为一根磁铁）。结论三：通电螺线管周围的磁场与条形磁铁的磁场相似。结论四：磁场方向与螺线管中的电流方向及导线的绕法有关。结论一：通电螺线管能产生磁场。判定方法:用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极1 练习判断磁场方向2、为了增强通电螺线管的磁性强弱,有哪些方法？1、插入铁芯2、增加线圈的匝数3、增大线圈的电流强度下列用电器中，不属于电磁铁的应用的A电铃 　B微波炉 　　　C电磁起重机 　　　D电磁继电器如图当开关S闭合后，　　　　　　　
要使电磁铁磁性增强，　　　　　　　　可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
使通电螺线管磁性增强的操作是（ 　 ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来ＡＡ如图所示，小磁针在纸面内能自由转动。闭合开关后，通电螺线管的上端为N极，则小磁针将沿___________方向转动。当滑动变阻器的滑片向b端移动时，通电螺线管的磁性将___________________.如图,弹簧下面挂着一块铁块，当滑片向a端滑动时,则 （ ）
A弹簧被拉的更长,电流表示数增大
B弹簧缩短,电流表示数变小
C弹簧缩短,电流表示数变大
D弹簧被拉的更长,电流表示数变小
B电磁继电器电磁继电器是由电磁铁控制的开关观察电磁继电器的工作过程结构：控制电路（低电压、弱电流电路）工作电路（高电压、强电流）接通低压、低电流电路产生磁性接通高压、高电流电路如图是某同学在研究性学习活动中为某仓库设计的一种防盗报警器，其装有上、下踏板的电极放在仓为的门口，红、绿两个灯泡都装在值班室内，请仔细观察电路，说一说这个报警器的作用原理。并说明怎样通过红、绿灯的亮与灭，来指示有无人经过仓库门口的情况。盗报警器的工作原理，当有人经过仓库门口踏在上踏板上时，由于人的重力，使上、下踏板的电极接触，控制电路接通，电磁铁因通电而有磁性，衔被吸引，衔铁上的触点与上触点断开，与下触点接通。这时，绿灯不亮，红灯亮。因此，可清楚地知道，当绿灯亮时，门口无人；而当红灯亮起时，仓库门口有人了。电磁铁：优点：带铁芯的通电螺线管。2 磁性的强弱可以控制即电流大时磁性强3 磁 强的方向可以控制，即电 流方向改变时，磁场方向改变。1.磁性的有无可以控制,即断开时电流时电磁铁无磁性 电磁铁通电时____磁性，断电时磁性______；电磁铁线圈的匝数一定时,通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____.有越强越多越强大消失通断电流改变电流大小改变电流方向为探究电磁铁的磁性跟哪些因素有关，某小组同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁 性越强为了检验上述猜想是否正确，他们用漆包线在大铁钉上绕制若干圈，制成简单的电磁铁。下图所示的a、b、c、d为实验中观察到的四种情况（四种情况中，电源、变阻器、大铁钉的的规格均相同）。
根据他们的猜想和实验，完成下面填空：
(1)通过比较 两种情况，可以验证猜想A是正确的。
(2)通过比较 两种情况，可以验证猜想B是正确的。
(3)要验证线圈的匝数与磁性的关系，除了保证螺线管外形相同外，还需控制通过线圈的电流相同，如图 。a.bb.cd平衡
位置线圈平面和磁感线 的位置，线圈受到平衡力的作用。垂直时通电导线AB中的电流方向平行于磁感线时,导线AB不受磁力的作用.思考:通电导线在磁场中一定受磁力的作用吗?SNAB电动机1、电动机可分为直流电动机和交流电动机。方向不变的电流叫直流电。周期性改变方向的电流叫交流电。2、电动机，是利用通电线圈在磁场里受到力的作用而转动的现象制成的，是把电能转化为机械能的装置。3、直流电动机主要由磁铁和线圈组成，此外还有换向器、电刷等。　4、换向器的作用：每当线圈转过平衡位置时， 它能自动改变线圈中的电流方向。定子（磁体）转子（线圈）换向器（使线圈内的电流方
向发生改变）电刷直流电动机的构造用直流电源供电的电动机叫做直流电动机直流电动机工作原理·浙江教育版(1)磁场对电流的作用：通电导体(或线圈)在磁场中会受到________的作用而发生运动，导体运动的方向与________方向和________方向有关。
(2)直流电动机制作原理：________________________；能量转化是________转化为________。力磁场电流通电线圈在磁场中受力转动电能机械能在下图电动机模型中，如果线圈ab 边受力方向
竖直向下，则cd 边受力方向________,由于这两
个力不平衡，所以线圈将向_________方向转动
（填“顺时针”或“逆时针”），当线圈转到____位
置时，两力平衡，线圈不再转动，要使线圈继续
转动，需用________改变线圈中的电流方向。要
使线圈向相反方向转动，可以将＿＿＿或＿＿＿
方向对调。平衡向上逆时针换向器电流磁场 直流电动机能持续转动，主要是因为 （ ）
A. 线圈的作用 ； B. 电流的作用 ；
C. 磁场的作用； D. 换向器的作用。
直流电动机工作时，线圈经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零 ；
B.线圈受力平衡，速度不为零；
C.线圈受力不平衡，速度为零 ；
D.线圈受力不平衡，速度不为零。DB·浙江教育版在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如图所示的直流电动机模型。安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是 (　　)DA．减小一节电池　　　　
B．把电源和磁铁的两极同时对调
C．增加一节电池　　　　
D．把电源两极对调导体垂直磁感线放在磁场中，通电时导体会受到力的作用。
①除了改变磁感线的方向以外，还可以通过 来改变磁场对导线作用力的方向。
②图中abc是一个单刀双掷开关。图中标有G的是电动机的符号。请把图中的这些符号连成电路图。使开关扳到左右两边时电动机各用一个电源供电，而且转动方向相反。改变电流方向电动机线圈转动的快慢可能受哪些因素的影响？电动机线圈转动的快慢和电路中电流大小和磁体的磁性强弱以及线圈匝数的多少有关，电流越大，磁体磁性越强，线圈匝数越多，转动越快．而电流方向、磁极方向影响的是线圈转动的方向．1.闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫做电磁感应现象，产生的电流叫感应电流。2.电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关
3.如果电路不闭合，导体作切割磁感线运动时，导体不会产生感应电流，但导体两端产生感应电压
某同学探究“什么情况下磁可以生电”的实验装置如图。ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。当把ab迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是( )
A．感应电流太小，无法使指针明显偏转
B．铜丝太细，换用铜棒便能使指针明显偏转
C．应把ab改为向左运动　　　　　
D．应把ab改为上下运动A感应电流的大小与那些因素有关:
现象：导线切割的速度越大，永磁体的磁性越强，切割导线的条数越多和切割的有效长度越大，电流表的指针偏转越大，表明感应电流越强。
结论：感应电流的大小与导线切割的速度大小、永磁体的磁性强度、切割导线的条数和切割的有效长度有关
交流发电机线圈圆环电刷磁体原理：电磁感应现象(1)电磁感应现象：___________________________________
______________________________________。
(2)感应电流方向：与__________________方向和________方向有关。
(3)发电机的原理：________________。能量转化是________转化为________。·浙江教育版 闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流导体切割磁感线磁场电磁感应现象机械能电能·浙江教育版如图27－4所示，风速计是由风叶和改装的电流表构成。风速越大，风叶转动越快，电流表读数也越大。图27－5与这一过程的工作原理相同的是(　　)图27－4　　　　　　　 　图27－5B 下图中的 a 表示垂直于纸面的一根导体，它是闭
合电路的一部分。它在磁场中按如图所示的方向运动时，
在哪种情况下会产生感应电流?ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB在由①②③半周运动中，线圈内的电流方向是dcba, ，外电路的电流方向是由A到B在由③④①半周运动中，线圈内的电流方向是abcd,外电路的电流方向是由B到AabcddddcccaaabbbABAAABBB①②③④电能转化磁能机械能转化电能电能转化机械能电流的磁效应电磁感应通电线圈在磁场中转动三种电磁现象比较交流电与直流电1.交流电：周期性改变方向的电流，
如交流发电机产生的电流2.直流电：方向不变的电流，如电池中得到的电流3.交流电的频率：在1秒钟内，交流电完成周期性变化的次数。我国交流电的频率为50赫兹（简称赫，Hz），即在每秒钟内电流方向改变100次。4.交流电的周期：交流电周期性变化1次所需要的时间。我国交流电的周期为0.02秒可见：频率×周期＝1交流发电机1.实际使用的大型交流发电机结构比较复杂，但仍是由转子和定子两部分组成2.为了获得较强的电流，一般采用多匝线圈不动、用电磁铁代替永磁铁来转动的方式来发电.实用发电机的转子由水轮机、_____等带动旋转。
汽轮机 观察图1（a）和（b），回答：
图（a）的实验证实了__________________．
图（b）的实验证实了 __________________。
证明了“电磁感应”现象。磁场对通电导线有力的作用。交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电B如图所示的电机模型中，属于交流发电机和直流电动机的分别是（ ）
A. （b）图和（a）图 B. （c）图和（d）图
C. （b）图和（d）图 D. （c）图和（a）图 B家庭电路的组成：熔断器，内含保险丝闸刀开关插座电灯开关家庭电路的组成：插座电灯开关断路器电能表12341,3进;2,4出电能表是用来测量用户在
一定时间内消耗多少电能
的装置。
电能表要装在家庭电路
的干路上。
电能表上有几根导线与
其连接，如何连接？
电能表的铭牌电能表上标有“220V，5（10）A”字样是什么意思？
其意义是正常使用的电压为220伏，标定电流为5安，最大允许电流为10安。
电能表上的“1200r／kWh”字样表示什么意思？
每消耗1kWh即1度电，转盘转动1200转。
电能表应如何读数？

螺旋刀式钢笔式（1）构造
①笔尖金属体
②电阻
③氖管
④弹簧
⑤笔尾金属体或金属笔卡测电笔金属笔卡触零线——
氖管不发光（2）使用方法：手接触笔尾金属体或金属笔卡，电线接触笔尖金属体，触火线——
氖管发光， 测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光 .断路器：（一般连接在火线上）相当于闸刀开关和熔断器连接方法：串联 保险丝接在火线上并联.
原因是
①任何一个家用电器 的通和断,都不能影响其他家用电器②可以保证在正常情况下每个家用电器上的电压都是220V电源线电源线务必使电源线连在静触头上。　　静触头一定要在上边，切不
可倒装闸刀开关的安装方法：①务必使电源线连在静触头上。②静触头一定要在上边，切不 　　　
　可倒装“左零右火上接地”用电器金属外壳三孔插座上面有一个插孔E是和插头上的E接通的( )
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动
D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光　 A洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）
A、使插头的造型更美观
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器
外壳先接地D电能表闸刀开关熔断器并串并串 如图所示，将带有开关的螺丝口灯泡和带有保险丝的三孔插座(大功率用电器)接在照明电路中（要求符合安全用电规则） 大低热量熔点熔断干 保险丝：


家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。选用原则：选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流规格：用保险丝的额定电流来表示如果选用的保险丝额定电流值太大或太小会怎样？ 太大：不能起到保护作用
太小：频繁更换，十分不方便短路: 所谓短路是指电流没有经过用电器直接构成通路.
短路的情况：电线绝缘皮刮破、老化.连接线路不小心等等情况造成火线、零线直接连同.用电器的用电量过大 所谓家庭电路中的用电器用电量过大,是指同时使用许多用电器或是同时使用若干个用电量较大的用电器.
例如：居民楼里电炉子、电暖气、微波炉、电熨斗等用电量比较大的用电器插在一个插板上让它们同时工作,会导致电流过大烧毁保险丝或造成跳闸.
某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝（或铜丝）代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？设计实验说明．不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。
（该行为千万不能试!）不能用铜丝、铁丝
代替的原因家里有三只灯标有：“220V 5A”，应选用额定电流是多大的保险丝？小新家里各用电器工作时的电流值如下：
一台电脑：0.4A，所有电灯:总0.8A,空调:1安
冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝( )A、额定电流是4A的保险丝B、额定电流是2.5A的保险丝C、额定电流是3A的保险丝D、额定电流越大越好的保险丝C熔断器：(1)熔断器有＿＿＿＿熔断器和＿＿＿熔断器两种 封闭管式插入式(2)熔断器内装有＿＿＿＿:a、保险丝作用：保险丝电路中电流过大时，保险丝自动熔断。1、你认为保险丝一般由什么材料做比较合适？思考：2、如何选择保险丝？如果选用的保险丝额定电流值太大或太小会怎样？一般由电阻率较大熔点较低的合金做成的。 保险丝的额定电流等于或稍大于电路中正常工作的电流。 3、引起保险丝熔断的可能原因是什么？电路过载（用电器总功率过大）或短路家庭电路中电灯和开关的安装原则.电灯的开关要先接到火线上，另一端要和灯相串联，灯的另一端要和零线相接 开关为什么要先接在火线上？ 因为灯在开关断开后仍然和火线接通，人脚踩大地，火线和大地间有220伏的电压，所以人会触电。开关要先接在火线上，这样做是为了安全。 讨论思考图中A、B两点均是灯头接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他 触电；用手接触电路中的B点，他 触电(选填“会”或“不会”)。所以家庭电路安装时必须 。会不会开关与火线相连现需在插座上连入一大功率用电器，并单独配置一根保险丝，下列正确的图是（ ） 某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是 ( ) A B C D AA图给出了小蒋设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。在实际应用中最好的方案是 ( ) A如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )
A.火线和零线短路
B.电灯L短路
C.电线AC段某处断路
D.电线BD段某处断路D在图中，把螺丝口灯座、开关和插座正确接到火线和零线上。 如图所示的电路中，哪些元件接错了，请你指出来.③②①如图是家庭电路的一个局部，其中三孔插座准备接大功率用电器。请将电路元件连入电路小明把一开关断开的台灯插入插座；结果家中电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 ( 　　　 )
A. 开关中的两个线头相碰；
B．台灯的灯座处线头相碰；
C．台灯的插头处线头相碰；
D．插座中的两个线头相碰；C某台灯开关断开着插入电源插座，当闭合开关时熔丝熔断，可能的故障是---- ( )
A、台灯插头内有短路；
B、台灯电源线断路； C、灯丝断了；
D、灯座接线柱间短路。A
1、触电：
是指电流通过人体达到一定量 时引起的伤害事故。
2、通过人体电流大小取决于外加电压和人体电阻
3、安全电压：
一般情况下，36伏以下在潮湿环境中,安全电压应在24伏
甚至于12伏以下.一、对人体安全用电的电压是：不高于36V。
二、触电的形式：
“低压触电”----单线触电、双线触电
“高压触电”------高压电弧触电、跨步电压触电
其他触电：雷电触电
三、安全用电原则：不接触低压带电体，
不靠近高压带电体
四、触电的急救方法（切断电源、用干燥的木棒拨开、人工呼吸）
