课件29张PPT。义务教育教科书（浙教）九年级数学下册

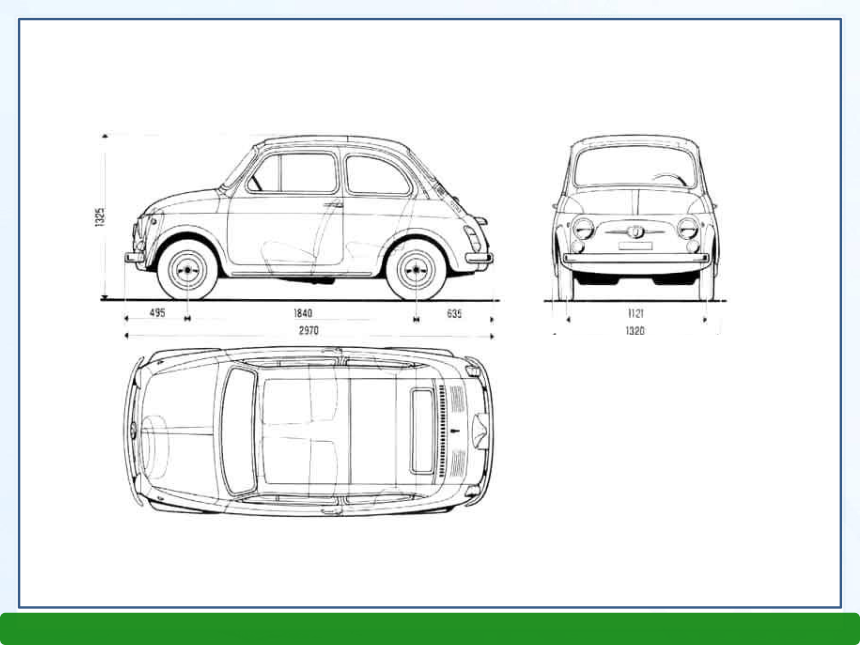

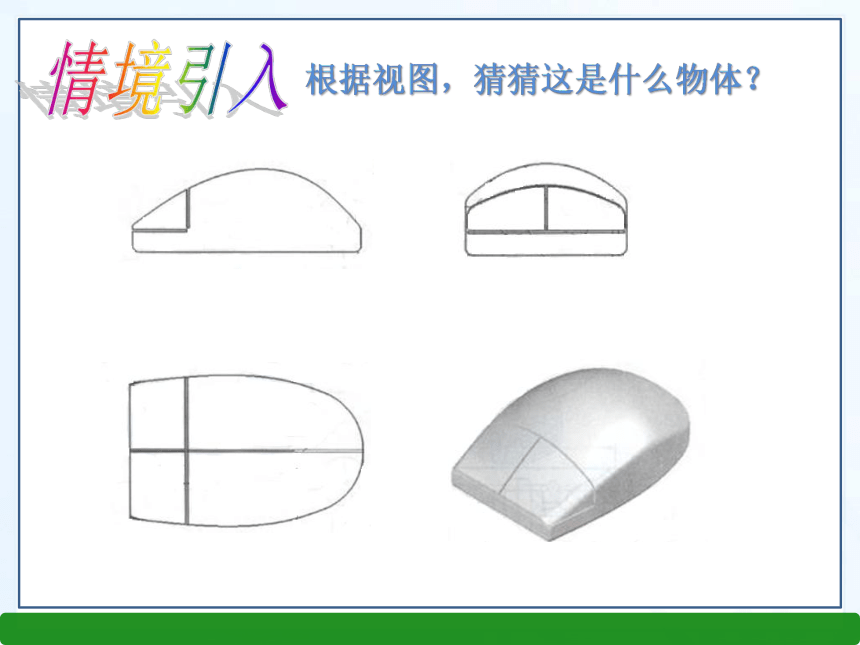

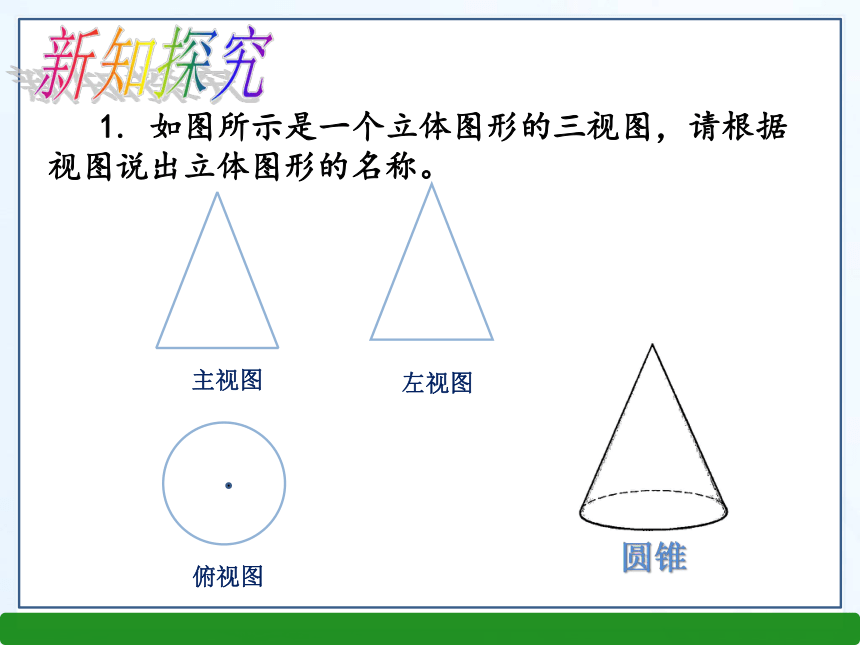

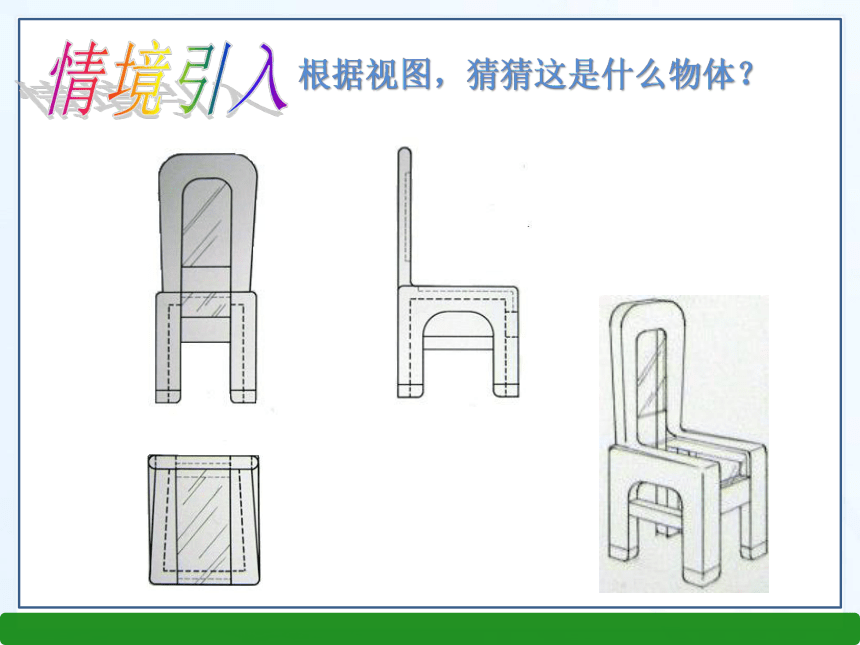

第3章 三视图与表面展开图3.3 由三视图描述几何体根据视图，猜猜这是什么物体？情境引入根据视图，猜猜这是什么物体？情境引入 1. 如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称。

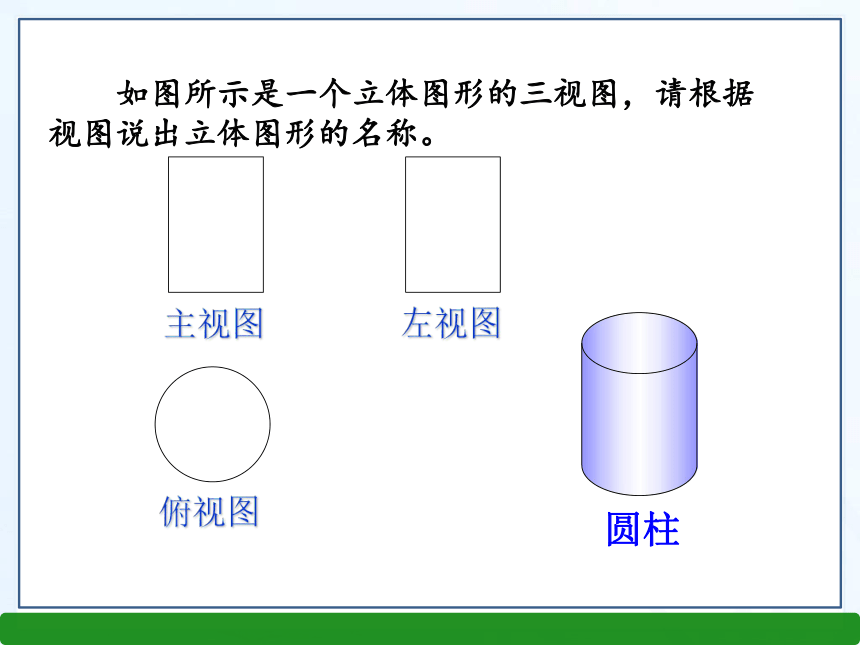

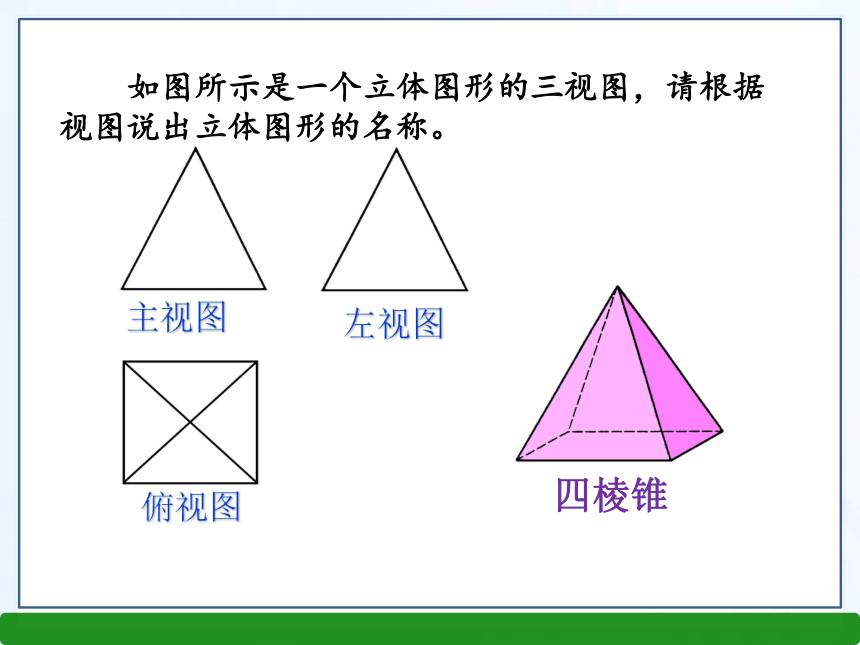

主视图左视图俯视图圆锥新知探究 如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称。圆柱主视图左视图俯视图四棱锥主视图
左视图

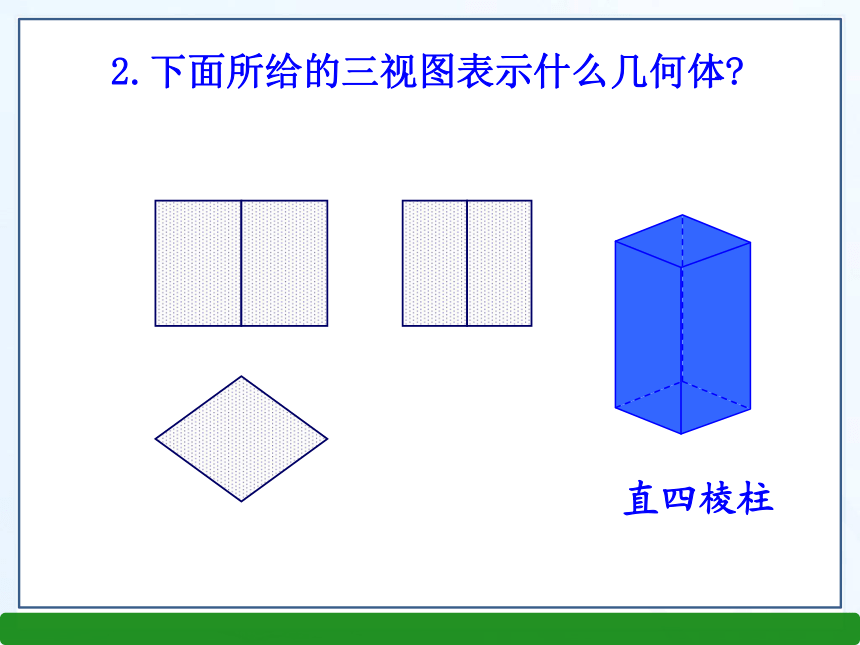

俯视图 如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称。直四棱柱2.下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?例：下面所给的三视图表示什么几何体?量出三视图的有关尺寸,并根据已知的比例求出该几何体的侧面积(精确到0.1cm2)。比例 1:31、量出三视图中的尺寸要乘上注明的比例.
2、把实际尺寸标在立体图上，比较直观.
3、把数据代入公式进行计算
直棱柱的侧面积的计算公式：S=l h
（l表示底面周长，h表示柱体的高）归纳由几个相同的小立方块搭成的几何体的俯视图如图所示。方格中的数字表示该位置的小方块的个数。请画出这个几何体的三视图。课内练习 用小方块搭成一个几何体，使它的主视图和俯视图如图所示，它最少需要多少个小立方块，最多需要多少个小立方块?主视图俯视图探究最多十三个主视图俯视图最少十个2.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.直三棱柱1、一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有________个碟子。12随堂练习已知一个几何体的三视图如图所示,描述该几何体的形状，请依据三视图中所给的尺寸求出它的侧面积。直三棱柱ABCDEFGMNKLO4 cm随堂练习由三视图描述几何体的一般步骤：
1、想象：根据各视图想象从各个方向看到的几何体的形状，
2、定形：然后综合起来确定几何体
3、定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸。
注：直棱柱的侧面积计算公式：S=l h
（l表示底面周长，h表示柱体的高）
V=sh（s表示底面积，h表示柱体的高）
知识梳理1．(5分)下面是一个几何体的三视图，则这个几何体的形状是 ( )A．圆柱 B．圆锥 C．圆台 D．三棱柱2．(5分)某几何体的三种视图如图所示，则该几何体是 ( )A．三棱柱 B．长方体 C．圆柱 D．圆锥BC达标测评3．(5分)某几何体的三视图如图所示，则这个几何体是 ( )
A．三棱柱 B．圆柱 C．正方体 D．三棱锥4．(5分)已知一个正棱柱的俯视图和左视图如图，其则主视图为 ( )（第3题图） （第4题图） AD5．(5分)如图是一个几何体的三视图，根据图中提供的数据(单位：cm)，可求得这个几何体的体积为 ( )A．2 cm3 B．3 cm3 C．6 cm3 D．8 cm3 6．(5分)一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是____．7．(5分)如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是____． B球728．(15分)用小立方体搭一个几何体，使得它的主视图和俯视图如图所示．
(1)这样的几何体只有一种吗？
(2)若不止一种，那么它最少需要多少块小立方体？最多需要多少块小立方体？解：(1)这样的几何体不止一种。
(2)从俯视图和主视图可知，从下层开始向上数，第一层有7块；第二层最少有2块，且从左往右数第1列、第2列至少各1块，第3列没有，第二层最多有6块；第三层最少有1块，最多有3块，所以这样的几何体不止一种，它最少需要10块小立方体，最多需要16块小立方体。9．(6分)一个几何体的三视图如图所示，那么这个几何体是图中的 ( )C10．(6分)某几何体的三视图如图所示，则组成该几何体所用小立方块数为( )A．12块 B．9块
C．7块 D．6块11．(6分)如图是某几何体的三视图，则该几何体的体积是( )CC12．(6分)一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为( )A．2个 B．3个
C．5个 D．10个13．(6分)由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是_______．C4或514．(6分)三棱柱的三视图如图所示，△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，AB的长为____cm.615．(14分)已知一个模型的三视图如图所示(单位：m)．
(1)请描述这个模型的形状；
(2)若制作这个模型的木料密度为360 kg/m3，则这个模型的质量是多少？
(3)如果用油漆漆这个模型，每千克油漆可以漆4 m2，需要多少油漆？解：(1)此模型由两个长方体组成：上面的是小长方体，下面的是大长方体。
(2)模型的质量为43380 kg。
(3)需要油漆41.625 kg。
