第1章电和磁复习课件

课件56张PPT。复习第一章

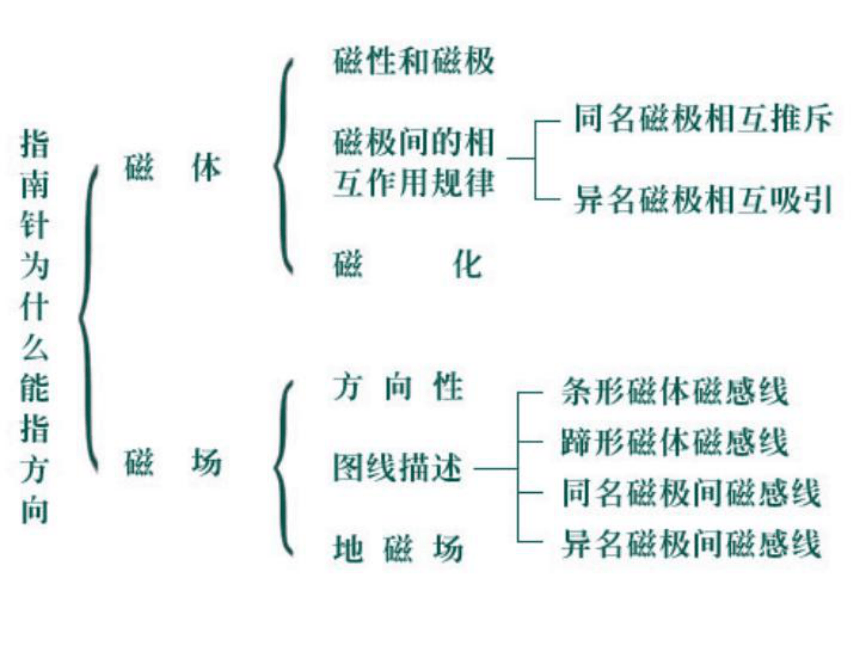

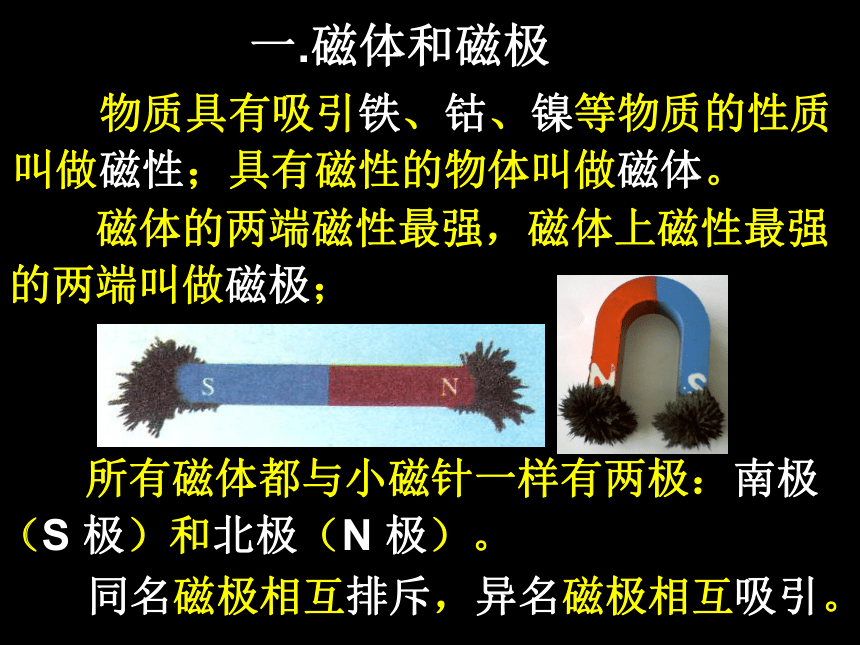

电 和 磁一.磁体和磁极 物质具有吸引铁、钴、镍等物质的性质叫做磁性；具有磁性的物体叫做磁体。 磁体的两端磁性最强，磁体上磁性最强的两端叫做磁极； 所有磁体都与小磁针一样有两极：南极

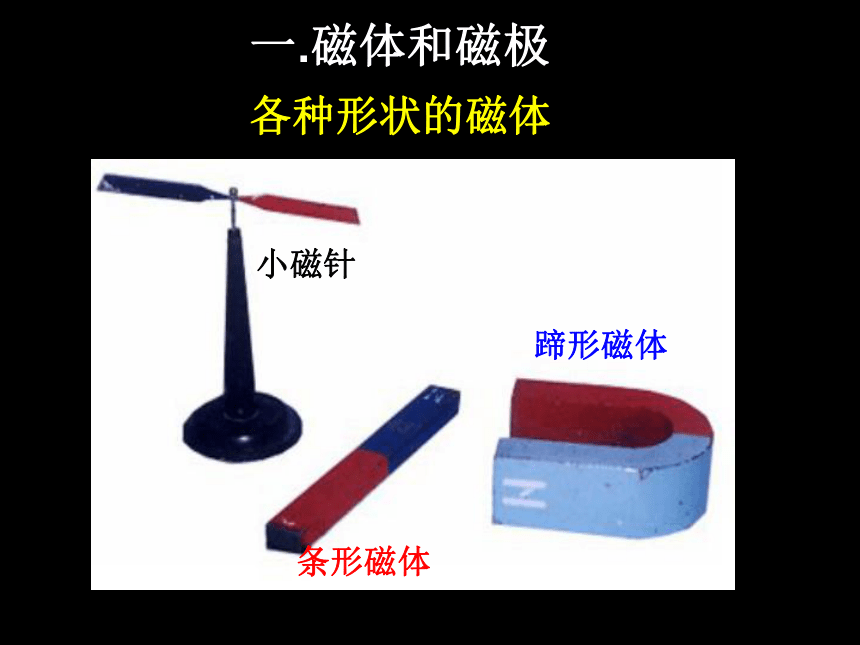

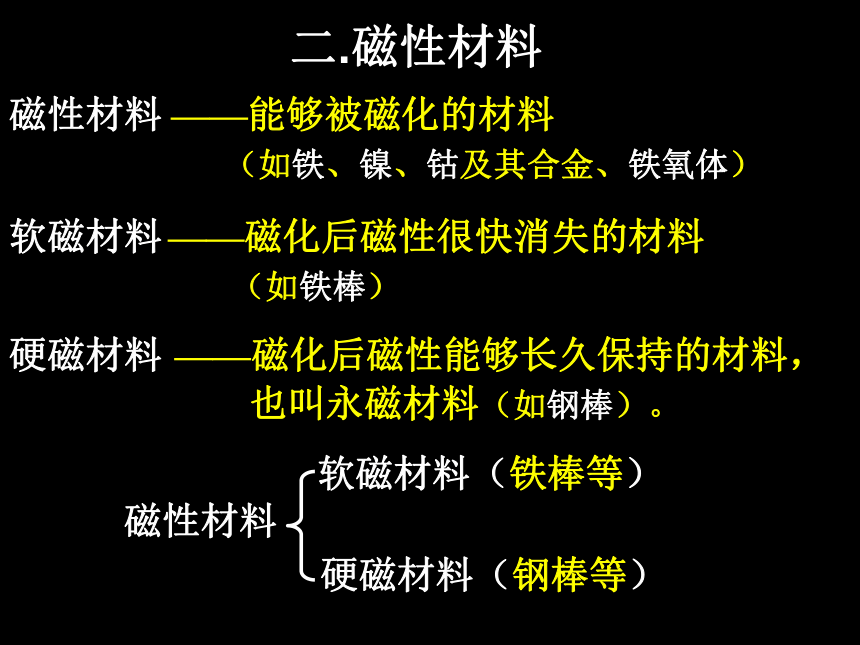

（S 极）和北极（N 极）。同名磁极相互排斥，异名磁极相互吸引。各种形状的磁体一.磁体和磁极二.磁性材料磁性材料——能够被磁化的材料
（如铁、镍、钴及其合金、铁氧体）软磁材料——磁化后磁性很快消失的材料
（如铁棒）硬磁材料——磁化后磁性能够长久保持的材料，

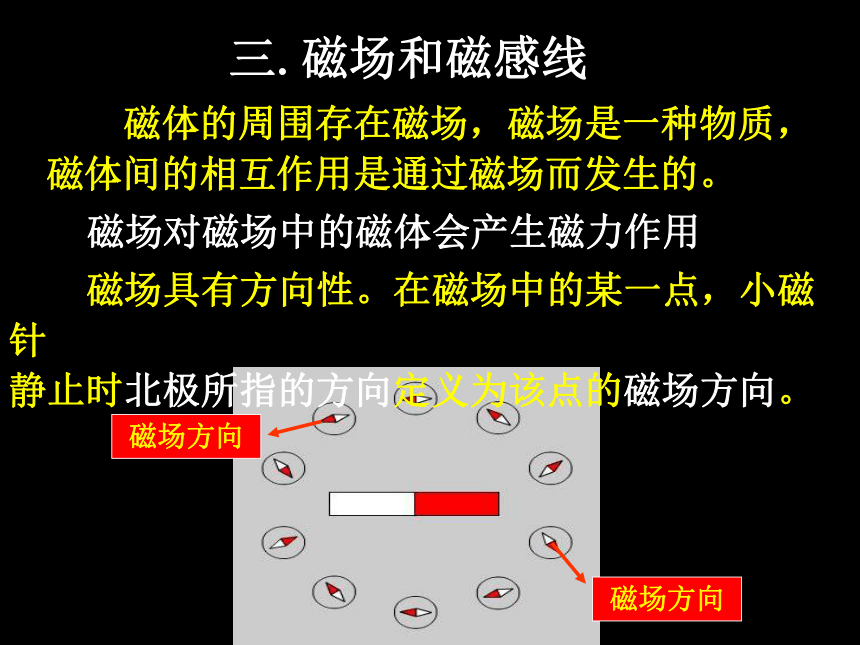

也叫永磁材料（如钢棒）。磁性材料三.磁场和磁感线 磁体的周围存在磁场，磁场是一种物质，

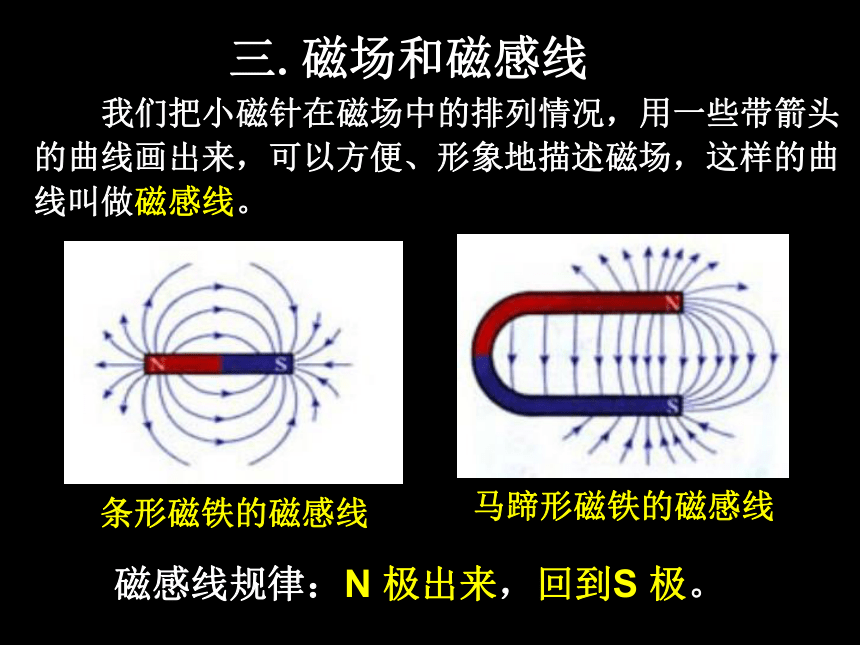

磁体间的相互作用是通过磁场而发生的。磁场对磁场中的磁体会产生磁力作用 我们把小磁针在磁场中的排列情况，用一些带箭头
的曲线画出来，可以方便、形象地描述磁场，这样的曲

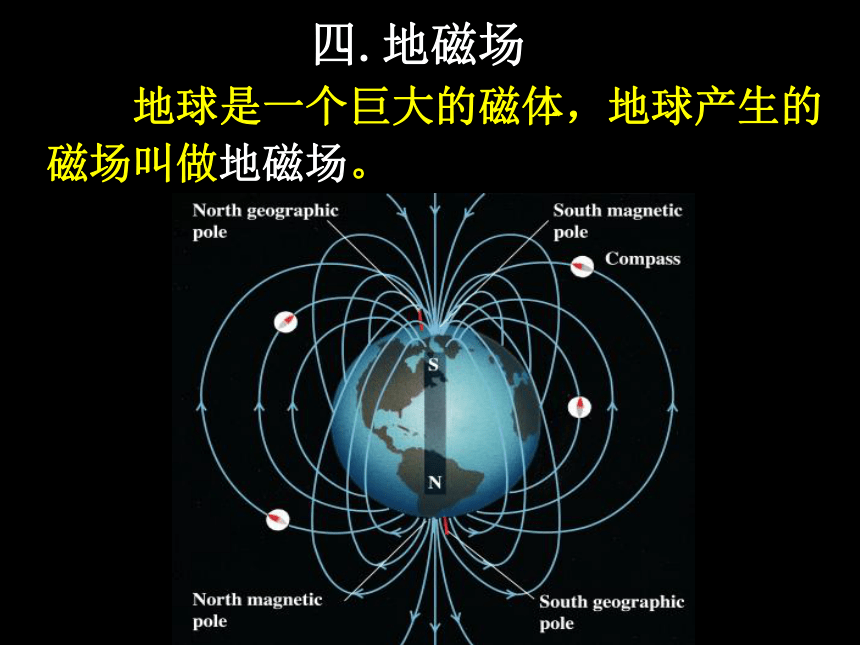

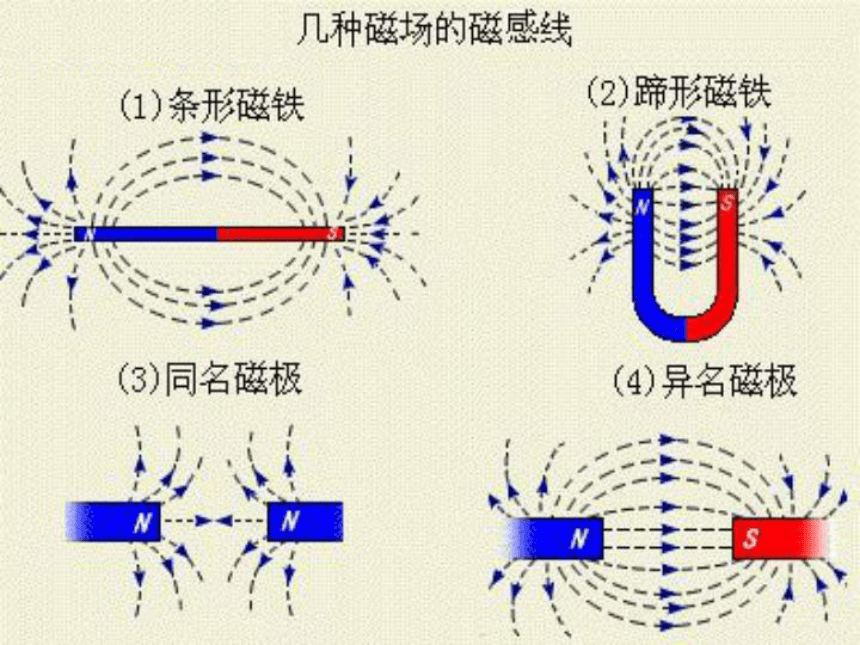

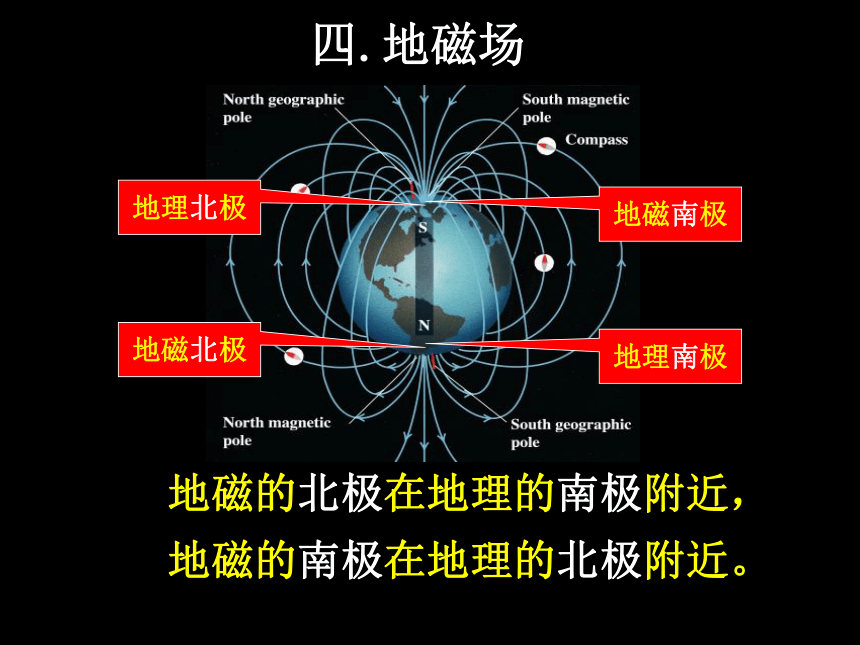

线叫做磁感线。条形磁铁的磁感线马蹄形磁铁的磁感线三.磁场和磁感线磁感线规律：N 极出来，回到S 极。四.地磁场 地球是一个巨大的磁体，地球产生的磁场叫做地磁场。地磁的北极在地理的南极附近，

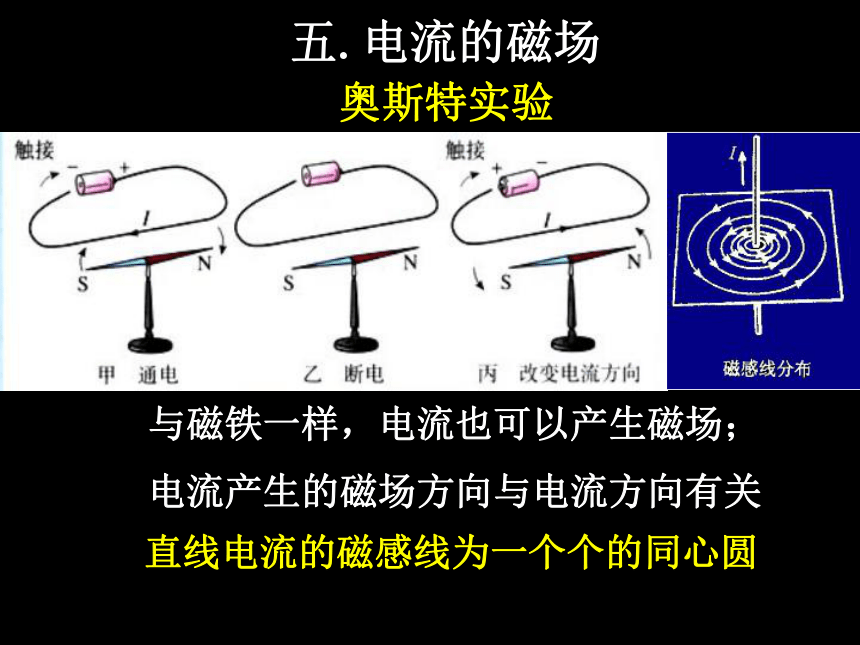

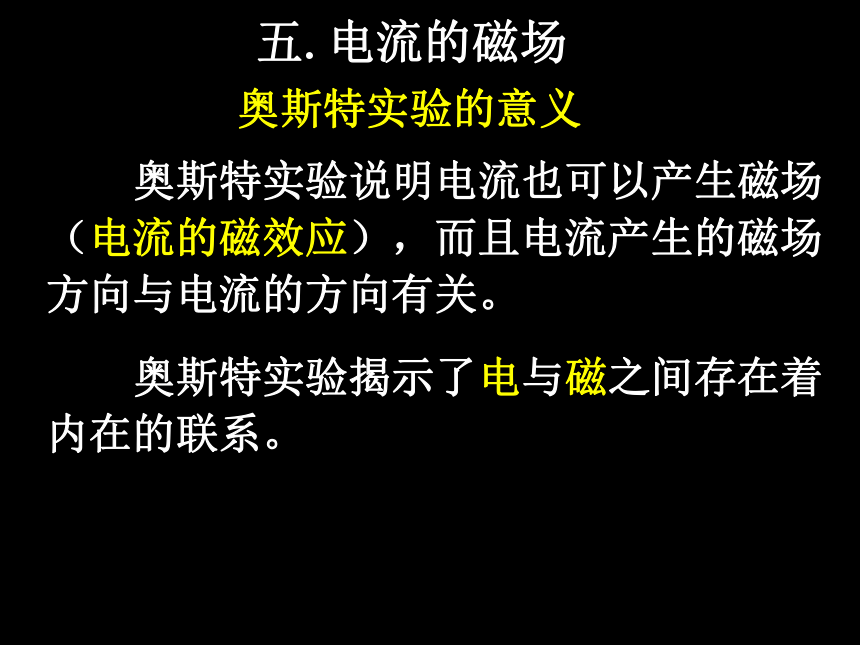

地磁的南极在地理的北极附近。地磁北极地理南极地磁南极地理北极四.地磁场五.电流的磁场 奥斯特实验与磁铁一样，电流也可以产生磁场；电流产生的磁场方向与电流方向有关直线电流的磁感线为一个个的同心圆奥斯特实验的意义 奥斯特实验说明电流也可以产生磁场（电流的磁效应），而且电流产生的磁场方向与电流的方向有关。 奥斯特实验揭示了电与磁之间存在着
内在的联系。五.电流的磁场 六.通电螺线管通电螺线管的极性——由安培右手定则确定影响通电螺线管磁性强弱的因素通电螺线管相当于一个条形磁体七. 电 磁 铁 带铁芯的通电螺线管就是电磁铁铁芯可使电磁铁的磁性大大增强电磁铁的特点： 1.可通过电流的通断来控制电磁铁磁性的有无2.磁性的强弱可以通过改变电流的大小调节3.可以通过改变电流的方向来改变其磁极的极性电路闭合
，电磁铁吸引衔铁 小锤打击
铁铃发声同时电路断开 电磁铁失去磁
性，小锤和衔
铁又被弹回； 八.电磁铁的应用 1.电铃 电磁继电器是由电磁铁控制的自动开关特点：用低电压弱电流来控制高电压强电流八.电磁铁的应用 2.电磁继电器 （1）各种高压电路开关（2）各种自动报警器八.电磁铁的应用 2.电磁继电器 3.磁悬浮列车 八.电磁铁的应用 九.磁场对电流（通电导线）的作用这个实验现象说明了什么？ 磁场对处在其中的电流（通电导线）会产生
磁力作用，通电导体在磁场中的受力方向跟电流
方向和磁场方向都有关。 磁场对电流（通电导线）的作用力方向
、磁场方向和电流方向三者的关系可用左手
定则表示。九.磁场对电流（通电导线）的作用十.直流电动机直流电动机是把电能转化为机械能的装置直流电动机的构造直流电动机的工作过程十.直流电动机直流电动机小结2.构造——磁极、线圈、换向器、电刷。1.原理——磁场对通电导线产生的磁力作用3.能量转换——电能转化为机械能4.换向器的作用——自动改变线圈内的电流方向十.直流电动机电动机的优点（1）构造简单、制造便宜、体积小；（2）容易控制操作；（3）效率高、没有污染。十.直流电动机如何使直流电动机反转？——改变电流方向如何改变直流电动机的转速？——改变电流大小十.直流电动机十一.磁生电——电磁感应电磁感应实验产生电流的条件是什么？ 法拉第发现：闭合电路的一部分导体在磁场
中做切割磁感线的运动时，导体中就会产生电流
，这种现象叫做电磁感应。 如果电路不闭合，当导体做切割磁感线的运动时，没有感应电流，但会有感应电压。十一.磁生电——电磁感应 感应电流的方向既与磁场方向有关又与导体的运动方向有关。改变其中的一个因素，电流方向将发生改变。在电磁感应现象中，机械能转化为电能。十一.磁生电——电磁感应十二.交流发电机发电机的构造发电机的工作原理十二.交流发电机周期性改变方向的电流叫交流电方向不发生改变的电流叫直流电。
（如电池产生的电流）十二.交流发电机直流电和交流电 我国使用的交流电的周期为0.02 秒，频率为50 赫兹（Hz），即每秒出现50个周期，电流方向每秒改变100 次。发电机小结1.原理——电磁感应现象2.构造——定子和转子大型交流发电机的定子为线圈，转子为磁极。3.能量转化——机械能转化为电能4.能量来源——水力发电、火力发电、
核动力发电、风力发电等十二.交流发电机发电机与电动机的相同点和区别：?1.发电机和电动机在构造上基本相同的电动机也可用来做发电机?2.发电机和电动机的能量转化方向正好相反?发电机：机械能转化为电能?电动机：电能转化为机械能?3.发电机和电动机的原理不同?发电机的原理：电磁感应?电动机的原理：通电导线在磁场中受力而运动家庭电路的组成1.进户线（火线和零线）——家庭电路的电源十三.家庭电路1.进户线（火线和零线）——家庭电路的电源进户线（即火线和零线之间）的电压是220伏零线与地
之间的电
压为零家庭电路的组成十三.家庭电路可用测电笔辨别零线与火线测电笔正确的用法不正确的用法使用测电笔时，手指必须触摸笔尾金属体！十三.家庭电路2.电能表——记录每户消耗电能的多少家庭电路的组成十三.家庭电路3.断路器（总开关和熔断器）（1）在必要时（如维修、安装电路时）切断电路；（2）在家庭电路电流过大时自动切断电路，起保护作用。十三.家庭电路断路器一般接在火线上！家庭电路的组成家庭电路中电流过大的原因十三.家庭电路家庭电路的组成4.用电器、开关和插座用电器接在零线与火线之间开关必须装在用电器与火线之间！插座可用于不确定的用电器各用电器之间都是并联，这样可以相互独立地工作。十三.家庭电路家庭电路的组成熔 断 器 熔断器是一种自动保护装置，其作用是在电路中电流过大时自动熔断，切断电源（火线）。十三.家庭电路绝不可用铜丝或铁丝代替保险丝！断 路 器现在家庭中常用断路器取代闸刀开关和熔断器。 当电流达到额定值的一定倍数（如1.2 — 3.5倍）时，断路器可自动切断电路，从而起到电路过载或短路时的保护作用。故障排除后，断路器可手动复位，接通电路。十三.家庭电路插 座两孔插座零线孔火线孔十三.家庭电路三孔插座火线孔零线孔接地孔十三.家庭电路插 座接地线是用电器的安全线三孔插座十三.家庭电路插 座十四.电的安全使用（1）一般情况下，36伏以下的电压才是
安全的；（2）在潮湿环境中，安全电压应在24伏
甚至12伏以下。安全电流和电压常见的几种触电类型1.低压触电的两种情形：（1）单线触电 站在地上的人触到火线，电流由火线经人体流到地，造成触电事故。（2）双线触电 站在绝缘体上的人若同时触到火线和零线时，电流将由一根线经人体流到另一根线，造成触电事故。十四.电的安全使用2.高压触电的两种情形：（1）高压电弧触电（2）跨步电压触电 人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电． 高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电。常见的几种触电类型十四.电的安全使用安全用电的原则（1）不接触低压带电体（2）不靠近高压带电体低压勿摸，高压勿近！十四.电的安全使用发生了触电事故怎么办？（1）拉闸断电，用绝缘物将人体与带电体分离；（2）绝不能直接去拉触电人，不能用水直接去
扑救由电流引起的火灾。十四.电的安全使用螺口灯泡的用电安全 为了用电安全，螺口灯座的螺旋套应该接在零线上，并尽量不要接触螺口灯泡螺旋部分的金属体。十四.电的安全使用
