第1章电与磁复习课件

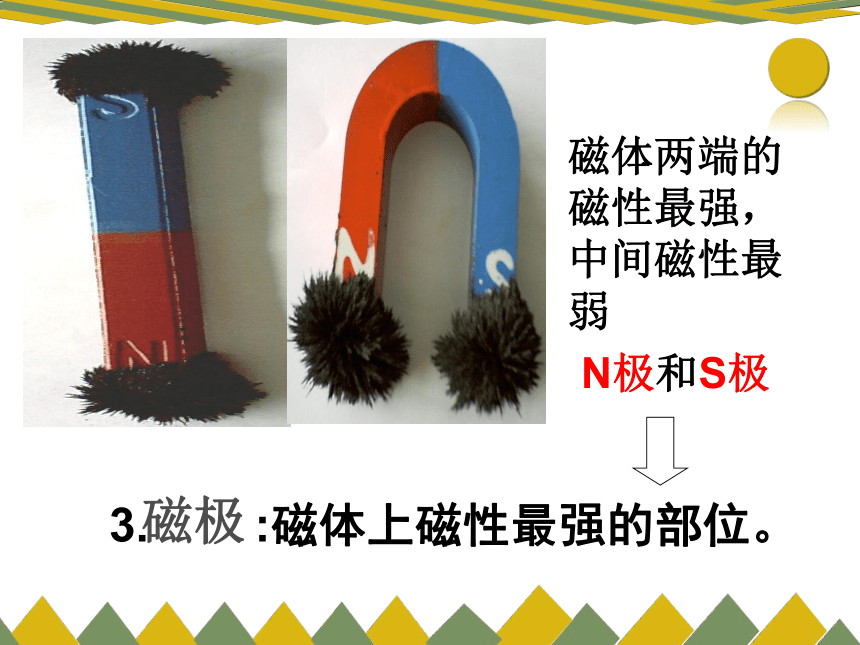

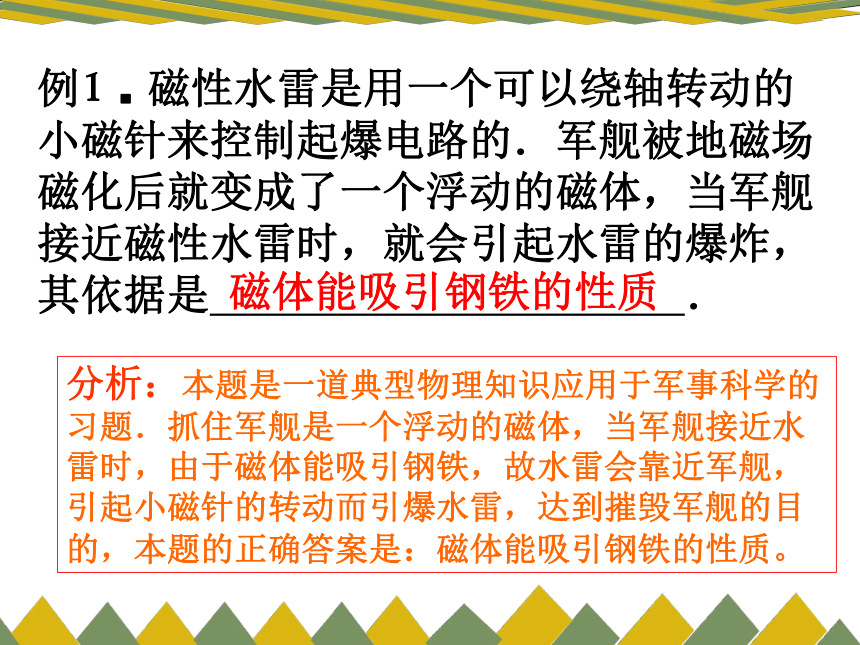

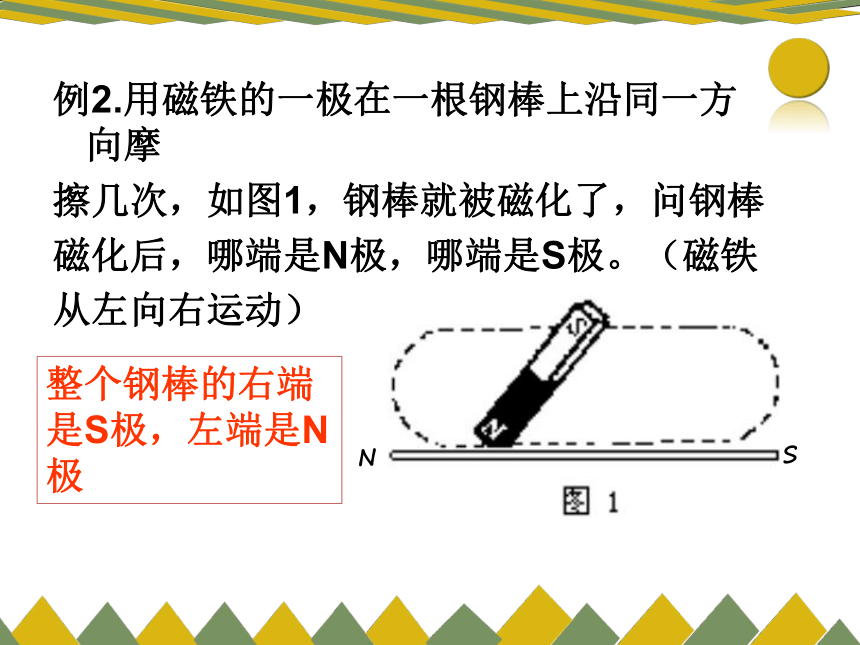

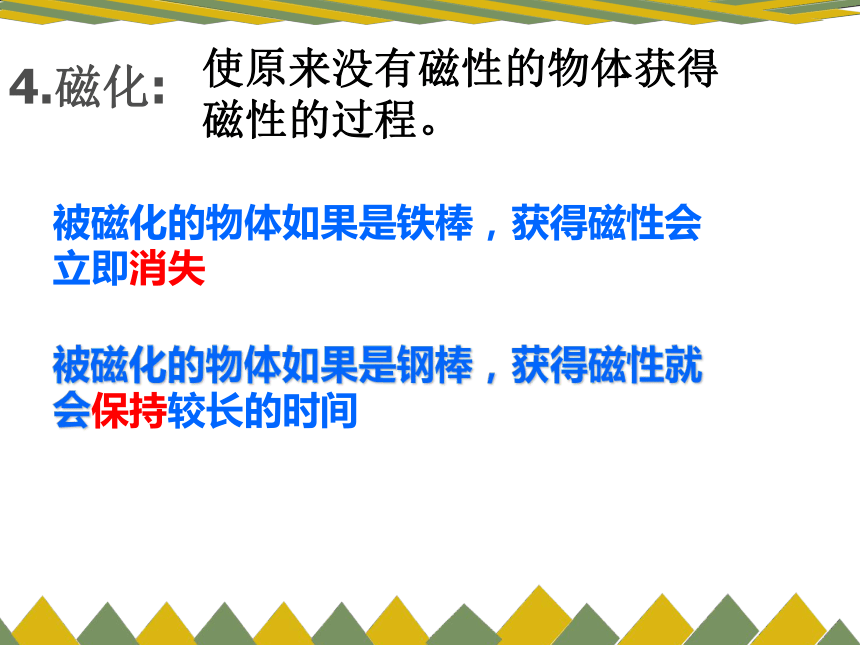

课件53张PPT。第一章电与磁复习 能吸引铁、钴、镍 等物质(铁质物质）的性质。 1.磁性:2.磁体:条形、针行、蹄形、圆柱形 磁体两端的磁性最强，中间磁性最弱3. :磁体上磁性最强的部位。磁极N极和S极例1 . 磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的．军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是　　　　　　　　　　　．磁体能吸引钢铁的性质 分析：本题是一道典型物理知识应用于军事科学的习题．抓住军舰是一个浮动的磁体，当军舰接近水雷时，由于磁体能吸引钢铁，故水雷会靠近军舰，引起小磁针的转动而引爆水雷，达到摧毁军舰的目的，本题的正确答案是：磁体能吸引钢铁的性质。 被磁化的物体如果是铁棒，获得磁性会立即消失被磁化的物体如果是钢棒，获得磁性就会保持较长的时间使原来没有磁性的物体获得磁性的过程。4.磁化:例2.用磁铁的一极在一根钢棒上沿同一方向摩
擦几次，如图1，钢棒就被磁化了，问钢棒
磁化后，哪端是N极，哪端是S极。（磁铁

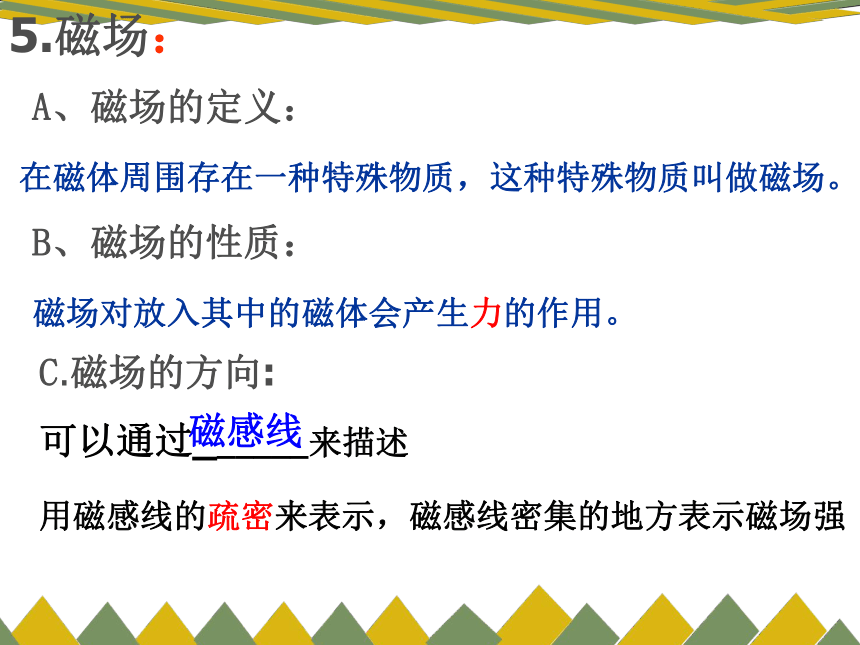

从左向右运动）整个钢棒的右端是S极，左端是N极 SNA、磁场的定义：B、磁场的性质：C.磁场的方向:

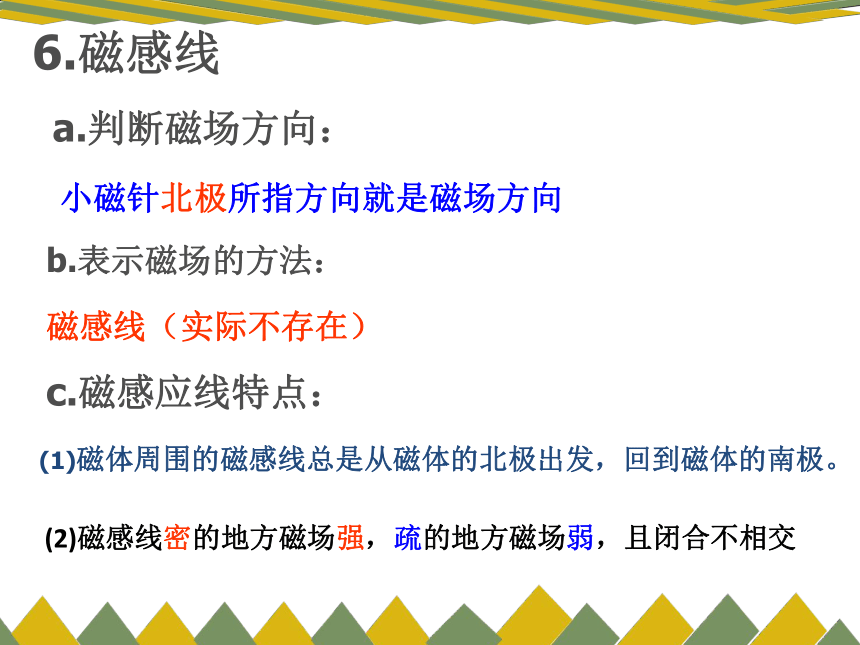

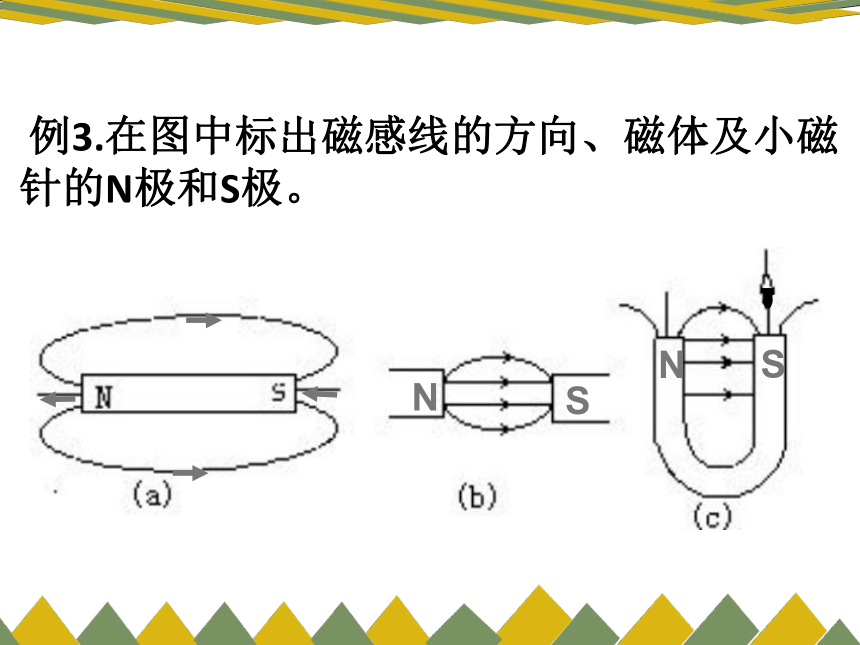

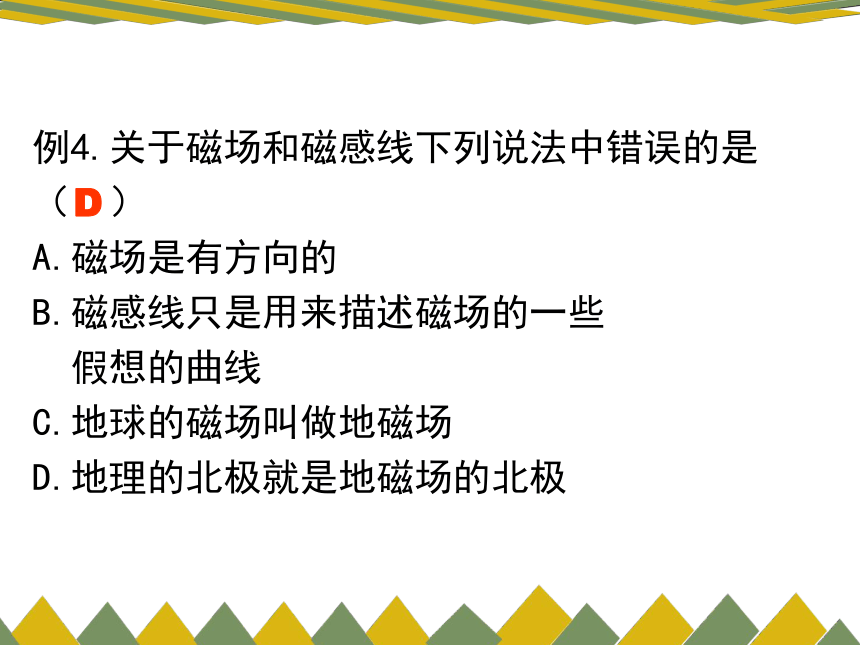

可以通过______来描述磁感线磁场对放入其中的磁体会产生力的作用。5.磁场：用磁感线的疏密来表示，磁感线密集的地方表示磁场强在磁体周围存在一种特殊物质，这种特殊物质叫做磁场。6.磁感线c.磁感应线特点：小磁针北极所指方向就是磁场方向磁感线（实际不存在）(1)磁体周围的磁感线总是从磁体的北极出发，回到磁体的南极。(2)磁感线密的地方磁场强，疏的地方磁场弱，且闭合不相交b.表示磁场的方法：a.判断磁场方向： 例3.在图中标出磁感线的方向、磁体及小磁针的N极和S极。NSNS例4.关于磁场和磁感线下列说法中错误的是 （ ）
A.磁场是有方向的
B.磁感线只是用来描述磁场的一些
假想的曲线
C.地球的磁场叫做地磁场

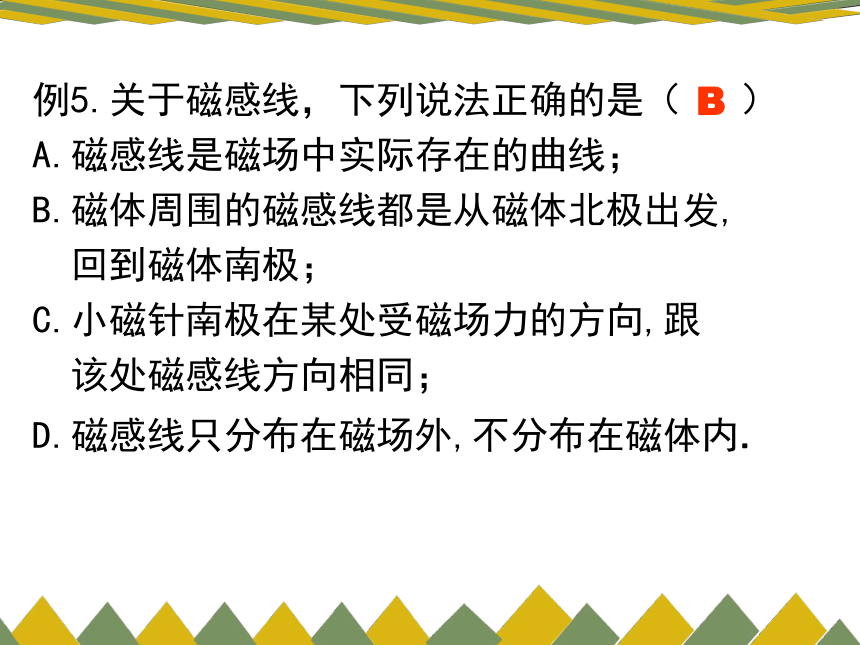

D.地理的北极就是地磁场的北极D例5.关于磁感线，下列说法正确的是（ ）
A.磁感线是磁场中实际存在的曲线；
B.磁体周围的磁感线都是从磁体北极出发,
回到磁体南极；
C.小磁针南极在某处受磁场力的方向,跟
该处磁感线方向相同；

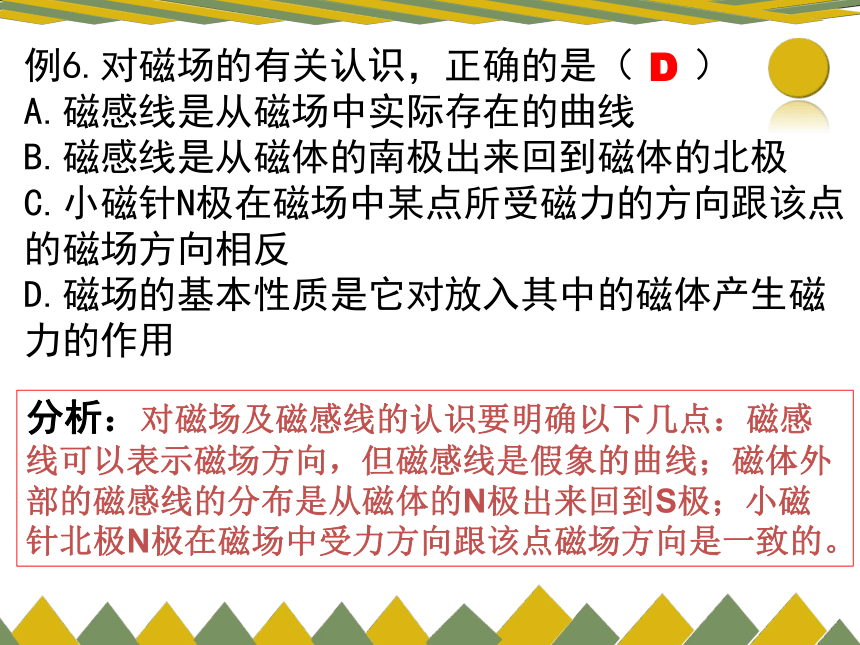

D.磁感线只分布在磁场外,不分布在磁体内.B例6.对磁场的有关认识，正确的是（ ）
A.磁感线是从磁场中实际存在的曲线
B.磁感线是从磁体的南极出来回到磁体的北极
C.小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反
D.磁场的基本性质是它对放入其中的磁体产生磁力的作用分析：对磁场及磁感线的认识要明确以下几点：磁感线可以表示磁场方向，但磁感线是假象的曲线；磁体外部的磁感线的分布是从磁体的N极出来回到S极；小磁针北极N极在磁场中受力方向跟该点磁场方向是一致的。D： 地球是一个巨大的磁体。
地球产生的磁场叫地磁场。
地磁场特点：
地磁的北极在地理的_______附近，地磁的南极在地理的_________附近。7.地磁场南极北极小磁针的Ｓ极总是指向地理的　 极南信鸽道航和地磁场信鸽信鸽的脑中含有对地磁场敏感的磁性晶粒，相当于“指南针”，起了导航作用。信鸽是靠地磁场来导航的。 例7：有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图2中的哪种方法可以一次就把它们区分开来？
D八.电流的磁场磁场磁效应奥斯特磁场电流方向①电流通过导体时，在导体的周围能产生——这种现象叫电流的——————。 ②如图是———— 实验，表明了电流周围存在 ——————，且电流磁场的方向与—————有关； 九.直线电流磁场的分布规律：通电直导线周围存在磁场,磁场方向与________有关,磁感线是以直导线上各点为圆心的_______,这些同心圆都在与导线垂直的平面内。越靠近导线,磁场越_______。电流方向强同心圆十.安培定则(一)右手直握直导线。
电流方向拇指指，
四指环指磁感线。安培定则可以判断通电螺
线管的两端 与螺线
管中 的关系，
判断方法如图。 极性电流方向十.安培定则（二）通电螺线管周围的磁场与条形磁铁的磁场相似。十一.通电螺线管磁场例8.请你在如图所示的通电
螺线管中标出电流的方向和螺线管
的N、S极。NS例9.如图所示的通电螺线管，周围放着
能自由转动的a、b、c、d，当它们
静止时极性正确的是（N为黑色）
。a例10. 如图12-7所示，一个轻质弹簧下端悬挂一个小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会 （ ）
A.不动
B.陷入水银面以下
C.向上运动停止在空中
D.上下不停的振动D例11. 如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左向右端滑动时，左端磁铁所受的摩擦力将（ ）
A.变大 B.变小 C.不变 D.无法判断B1、电磁铁的线圈的匝数越多2、通电线圈的电流越强3、插入铁芯线圈的磁性将增强电磁铁：带有铁芯的通电螺线管为了增强通电螺线管的磁性，有什么方法？十二.电磁铁1.定义：2.构造：电磁铁是一个带有铁芯的螺线管.电磁铁的应用：电铃电磁选矿机电磁起重机电磁继电器电磁铁有哪些优点？1、磁性的有无可以通过电流的有无来控制2、磁极的方向可以通过电流的方向或绕法来控制3、磁性的强弱可以通过电流的大小线圈的匝数的多少—是由电磁铁控制的开关观察电磁继电器的工作过程：结构：控制电路（低压、低电流电路）工作电路（高压、高电流）接通低压、低电流电路产生磁性接通高压、高电流电路特点：用低电压和弱电流来控制高电压和强电流
十三.电磁继电器例12、电磁铁的极性是可以改变的，要使电磁铁的两个磁极对调，可采取的方法有 或 。改变电流方向改变线圈的绕法例13、下列用电器中，不属于电磁铁的应用（ ）
A电铃 B微波炉 C电磁起重机 D电磁继电器B例14. 如图所示，a、b、c三根铁块中有一根没有磁性，那么这一根可能是（ ）A【解答】水位升高时，浮子A会推动B一起上升，当水位达到警戒线时，使控制电路接通, 电流通过电磁铁，使它吸引衔铁，并使工作电路接通，电灯发光报警。例15、附图是一种防汛报警器的原理图。K是触
点开关，B是一个漏斗形的竹片圆筒，里面
有个浮子A．试说明这种报警器的工作原理。 例16. 夏天，当温度达到35℃时需自动开启电风扇，请将图中所示的元件连接起来组成符合要求电路。例17.如图所示，是一个自动控制电路，当开关断开时，工作电路的情况是 （ ）
A.灯亮，电动机转动起来，电铃响
B.灯亮，电动机转起来，电铃不响
C.灯不亮，电动机不转，电铃响
D.灯亮，电动机不转，电铃响B1、能量变化：2、原理：3、换向器作用：4、构造：电能转化为机械能。利用通电线圈在磁场里转动的原理。自动改变线圈内的电流方向，使线圈持续转动。磁体、线圈、换向器、电刷。电动机定子（磁体）转子（线圈）换向器（使线圈内的电流方
向发生改变）电刷用直流电源供电的电动机叫做直流电动机十四.直流电动机的构造直流电动机工作原理十五.磁场对通电直导线的作用结论：通电导体在磁场里受到力的作用而移动现象：通电导线可水平移动。（与磁感线方向垂直）闭合开关，使导线中有电流 例18、直流电动机能持续转动，主要是因为 （ ）
A. 线圈的作用 ； B. 电流的作用 ；
C. 磁场的作用； D. 换向器的作用。D例19、如图的装置可以用来研究（　　）
Ａ、奥斯特实验　　　　Ｂ、通电导体在磁场中受力
Ｃ、电流的磁场　　　　Ｄ、电磁感应B十六、发现电磁感应是英国科学家法拉第1）、闭合电路的一部分导体放在磁场2）、导体在磁场中做垂直磁感线方向的运动
切割磁感线运动十七、 磁场产生电流的条件？十八.交流发电机线圈圆环电刷磁体利用电磁感应现象ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB 例20.观察图1（a）和（b），回答：
图（a）的实验证实了__________________．
图（b）的实验证实了 __________________。
实验证明了“电磁感应”现象。证实了磁场对通电导线有力的作用。例21.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电B十九.家庭电路的几个主要部分1、进户线 (2)辨别火线和零线要用＿＿＿。 零线火线220V测电笔１、触电是怎么回事？二十.电的安全使用指电流通过人体,达到一定值对人体的伤害事故通过人体的安全电流值不超过30毫安 一般情况下,36伏以下的电压才是安全的,但不同的人电阻是不同的,同一个人在不同情况下的电阻也是不同的,当气温高或潮湿环境中,安全电压应在24伏甚至于12伏以下.
2、安全用电原则：
不接触低压带电体，
不靠近高压带电体
3、特别警惕：
本来不应该带电的物体带了电，
本来应该绝缘的物体导了电。
4、触电时的正确措施：切断电源 例22. 小莉学完家庭用电知识后，安装了某房间的照明电路（如图），经检查发现有三处错误，请写出错误之处的字母代号，并说出错误的原因。①B插座不应串联在火线上②D开关不应接在零线上③F灯灯头螺旋套不应接在火线上。 例23. 如图所示，将带有开关的螺丝口灯泡和带有保险丝的三孔插座接在照明电路中（要求符合安全用电规则） 谢 谢！made of Liang
