浙教版科学八下第1章电与磁1.1—1.2（一）（含答案）

中小学教育资源及组卷应用平台
浙教版科学八下第1章电与磁1.1—1.2（一）（含答案）
一、选择题
1．使用磁吸式双面玻璃清洁器时，玻璃内外两块清洁器总是合在一起。下列磁感线模型能正确表示这一工作原理的是（　　）
A． B． C．D．
2．小科不小心将有磁性的磁块和颜色形状大小与之相同的钢块混合到一起，于是他把甲、乙、丙三块物体悬挂起来，让它们彼此靠近时的情况如图所示，则一定是磁体的是（　　）
A．只有甲 B．只有乙 C．甲和乙 D．乙和丙
3．如图所示，条形磁铁固定在水平地面上，用沿水平方向的拉力F把重为G的小铁块从条形磁铁的N极匀速拉到S极，对此过程中拉力F的大小，下列说法正确的是（　　）
A．始终不变 B．由大变小
C．由小变大 D．先变小再变大
4．下列有关磁现象的分析正确的是（　　）
A．图甲中铁棒能吸引小磁针，则铁棒原来一定具有磁性
B．图乙中小磁针黑色为N极，则b处磁场的方向向右
C．图丙中从磁铁的最左端移到最右端过程中，弹簧测力计的示数逐渐减小
D．图丁中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极
5．随着网络快捷支付的普及，我们使用人民币进行交易的机会越来越少。下列硬币中能被磁铁吸引的是（　　）
A．第一套硬币：壹分（铝质）

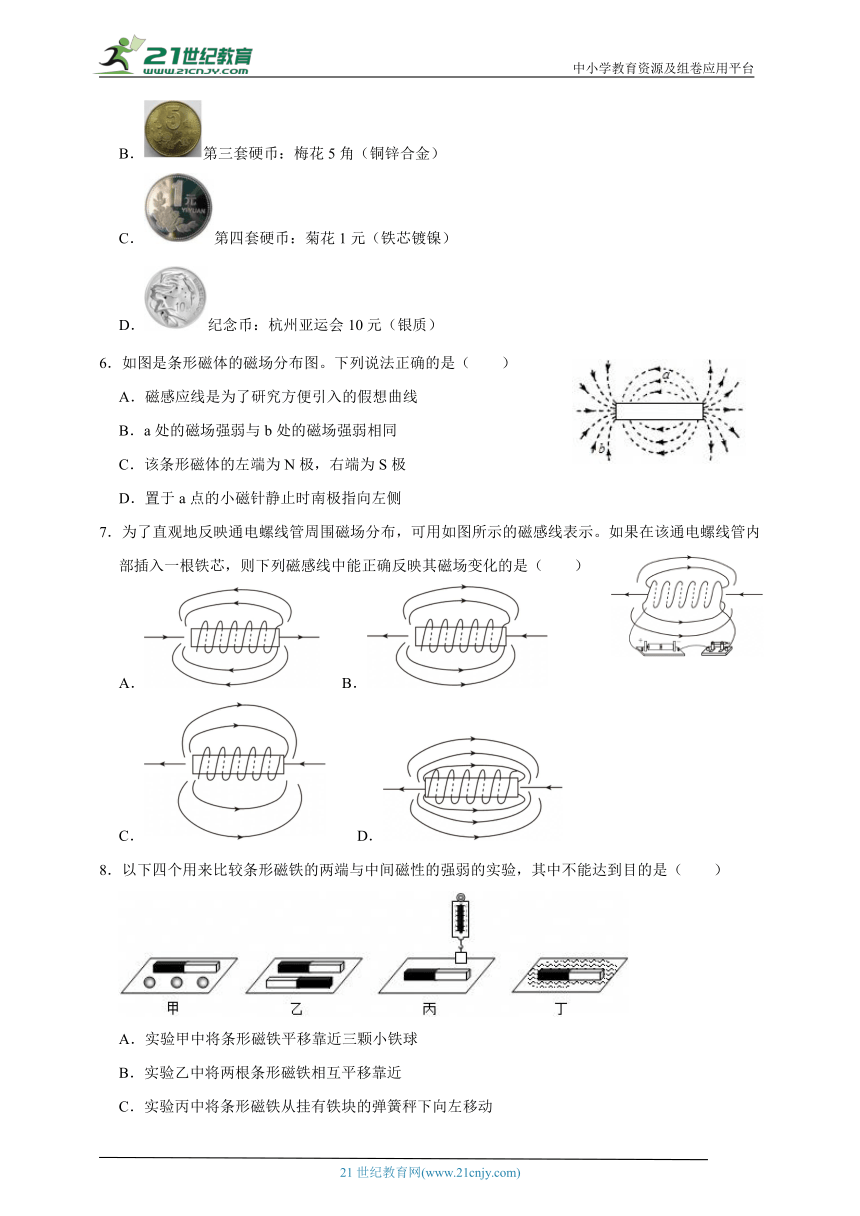

B．第三套硬币：梅花5角（铜锌合金）
C．第四套硬币：菊花1元（铁芯镀镍）
D．纪念币：杭州亚运会10元（银质）
6．如图是条形磁体的磁场分布图。下列说法正确的是（　　）
A．磁感应线是为了研究方便引入的假想曲线
B．a处的磁场强弱与b处的磁场强弱相同
C．该条形磁体的左端为N极，右端为S极
D．置于a点的小磁针静止时南极指向左侧
7．为了直观地反映通电螺线管周围磁场分布，可用如图所示的磁感线表示。如果在该通电螺线管内部插入一根铁芯，则下列磁感线中能正确反映其磁场变化的是（　　）
A． B．
C． D．
8．以下四个用来比较条形磁铁的两端与中间磁性的强弱的实验，其中不能达到目的是（　　）
A．实验甲中将条形磁铁平移靠近三颗小铁球
B．实验乙中将两根条形磁铁相互平移靠近
C．实验丙中将条形磁铁从挂有铁块的弹簧秤下向左移动
D．实验丁中将放在一堆大头针上的条形磁铁提起

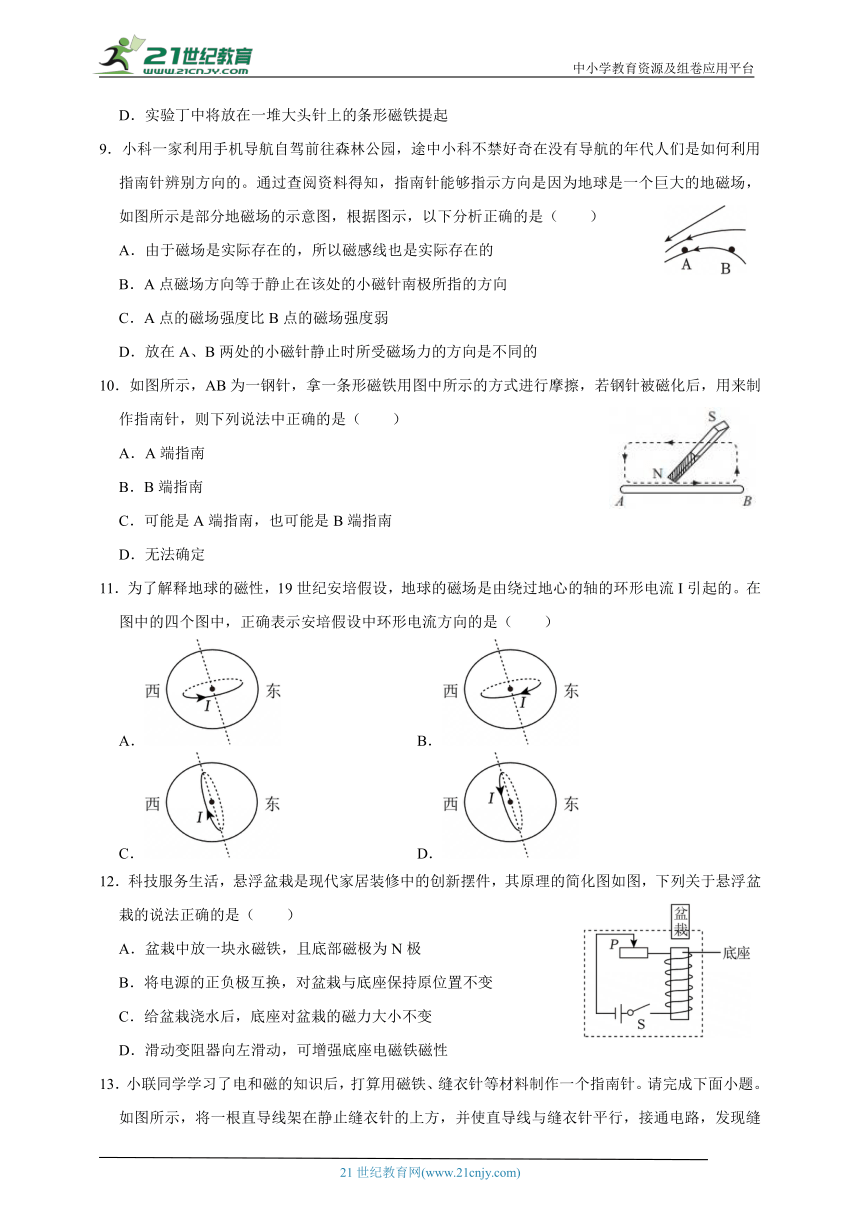

9．小科一家利用手机导航自驾前往森林公园，途中小科不禁好奇在没有导航的年代人们是如何利用指南针辨别方向的。通过查阅资料得知，指南针能够指示方向是因为地球是一个巨大的地磁场，如图所示是部分地磁场的示意图，根据图示，以下分析正确的是（　　）
A．由于磁场是实际存在的，所以磁感线也是实际存在的
B．A点磁场方向等于静止在该处的小磁针南极所指的方向
C．A点的磁场强度比B点的磁场强度弱
D．放在A、B两处的小磁针静止时所受磁场力的方向是不同的
10．如图所示，AB为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是（　　）
A．A端指南
B．B端指南
C．可能是A端指南，也可能是B端指南
D．无法确定
11．为了解释地球的磁性，19世纪安培假设，地球的磁场是由绕过地心的轴的环形电流I引起的。在图中的四个图中，正确表示安培假设中环形电流方向的是（　　）
A． B．
C． D．
12．科技服务生活，悬浮盆栽是现代家居装修中的创新摆件，其原理的简化图如图，下列关于悬浮盆栽的说法正确的是（　　）
A．盆栽中放一块永磁铁，且底部磁极为N极
B．将电源的正负极互换，对盆栽与底座保持原位置不变
C．给盆栽浇水后，底座对盆栽的磁力大小不变
D．滑动变阻器向左滑动，可增强底座电磁铁磁性

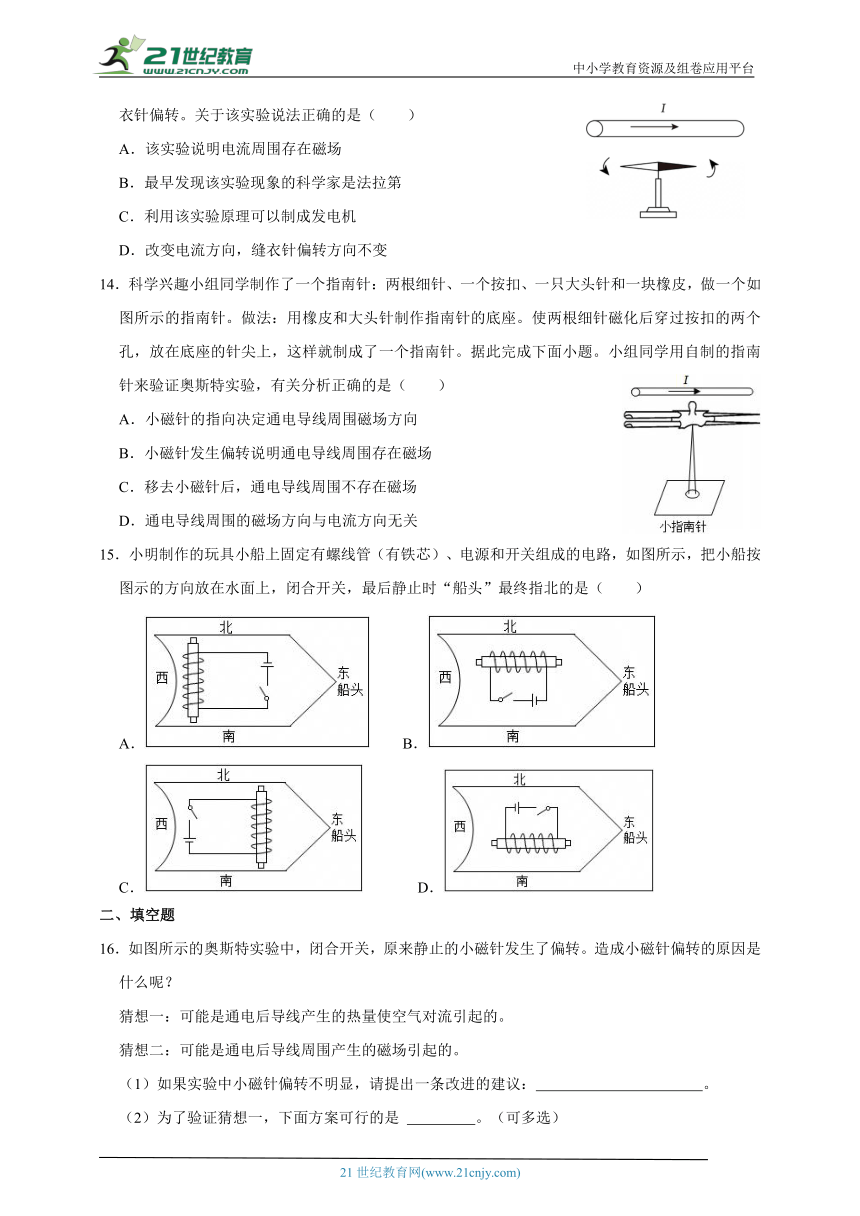

13．小联同学学习了电和磁的知识后，打算用磁铁、缝衣针等材料制作一个指南针。请完成下面小题。如图所示，将一根直导线架在静止缝衣针的上方，并使直导线与缝衣针平行，接通电路，发现缝衣针偏转。关于该实验说法正确的是（　　）
A．该实验说明电流周围存在磁场
B．最早发现该实验现象的科学家是法拉第
C．利用该实验原理可以制成发电机
D．改变电流方向，缝衣针偏转方向不变
14．科学兴趣小组同学制作了一个指南针：两根细针、一个按扣、一只大头针和一块橡皮，做一个如图所示的指南针。做法：用橡皮和大头针制作指南针的底座。使两根细针磁化后穿过按扣的两个孔，放在底座的针尖上，这样就制成了一个指南针。据此完成下面小题。小组同学用自制的指南针来验证奥斯特实验，有关分析正确的是（　　）
A．小磁针的指向决定通电导线周围磁场方向
B．小磁针发生偏转说明通电导线周围存在磁场
C．移去小磁针后，通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
15．小明制作的玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关，最后静止时“船头”最终指北的是（　　）
A． B．
C． D．
二、填空题
16．如图所示的奥斯特实验中，闭合开关，原来静止的小磁针发生了偏转。造成小磁针偏转的原因是什么呢？
猜想一：可能是通电后导线产生的热量使空气对流引起的。
猜想二：可能是通电后导线周围产生的磁场引起的。
（1）如果实验中小磁针偏转不明显，请提出一条改进的建议：　 　。
（2）为了验证猜想一，下面方案可行的是 　 　。（可多选）
①改变导线中的电流方向
②将整个装置放在玻璃箱中进行实验
③将小磁针罩在烧杯中，导线置于烧杯上方并平行于小磁针进行实验

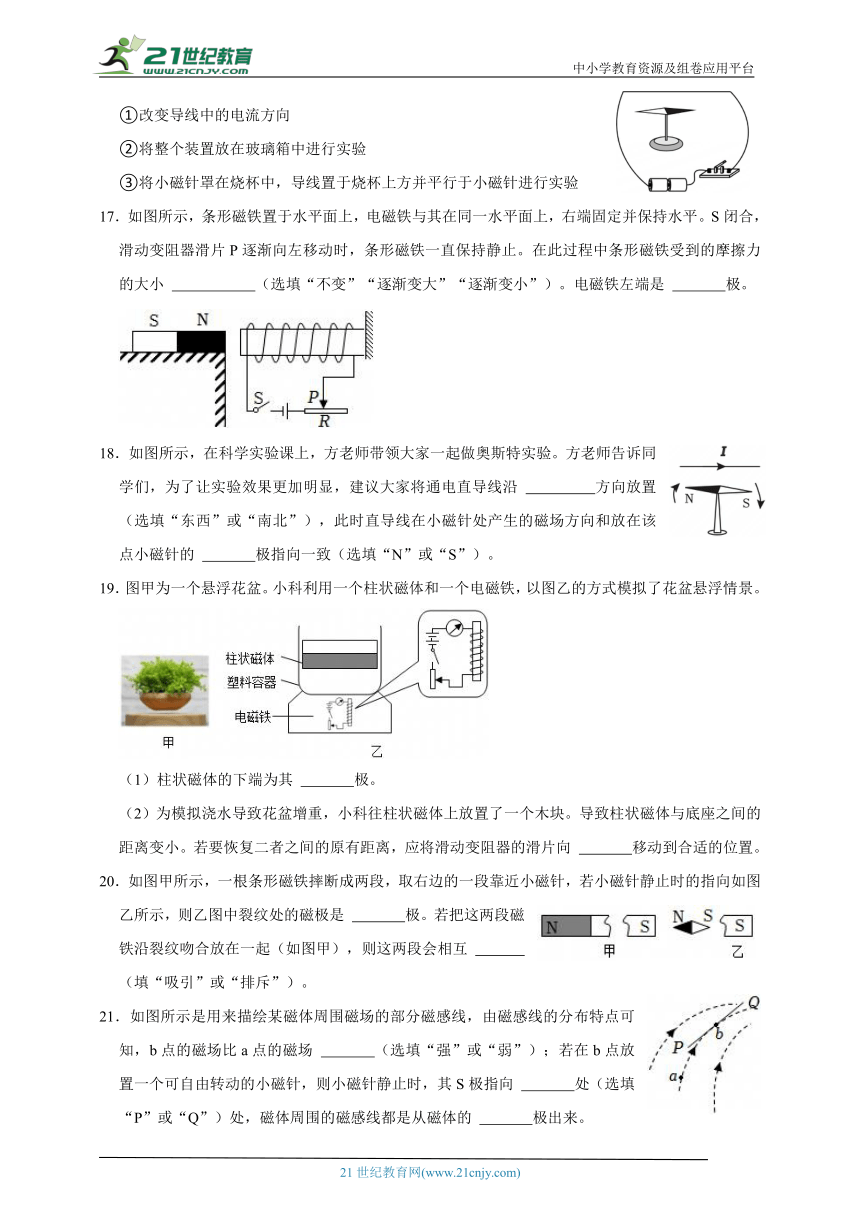

17．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平。S闭合，滑动变阻器滑片P逐渐向左移动时，条形磁铁一直保持静止。在此过程中条形磁铁受到的摩擦力的大小 　 　（选填“不变”“逐渐变大”“逐渐变小”）。电磁铁左端是 　 　极。
18．如图所示，在科学实验课上，方老师带领大家一起做奥斯特实验。方老师告诉同学们，为了让实验效果更加明显，建议大家将通电直导线沿 　 　方向放置（选填“东西”或“南北”），此时直导线在小磁针处产生的磁场方向和放在该点小磁针的 　 　极指向一致（选填“N”或“S”）。
19．图甲为一个悬浮花盆。小科利用一个柱状磁体和一个电磁铁，以图乙的方式模拟了花盆悬浮情景。
（1）柱状磁体的下端为其 　 　极。
（2）为模拟浇水导致花盆增重，小科往柱状磁体上放置了一个木块。导致柱状磁体与底座之间的距离变小。若要恢复二者之间的原有距离，应将滑动变阻器的滑片向 　 　移动到合适的位置。
20．如图甲所示，一根条形磁铁摔断成两段，取右边的一段靠近小磁针，若小磁针静止时的指向如图乙所示，则乙图中裂纹处的磁极是 　 　极。若把这两段磁铁沿裂纹吻合放在一起（如图甲），则这两段会相互 　 　（填“吸引”或“排斥”）。
21．如图所示是用来描绘某磁体周围磁场的部分磁感线，由磁感线的分布特点可知，b点的磁场比a点的磁场 　 　（选填“强”或“弱”）；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向 　 　处（选填“P”或“Q”）处，磁体周围的磁感线都是从磁体的 　 　极出来。
22．如图所示是能写红黑双色的磁画板截面，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。写黑字时笔尖为 　 　极，写字的原理是 　 　。
23．为辨别钢棒是否有磁性，小科设计实验进行探究。
（1）如图甲所示，当钢棒靠近小磁针时，若观察到小磁针与钢棒相互 　 　，则判断钢棒原来一定具有磁性。
（2）如图乙所示，若钢棒有磁性，将钢棒从图示位置水平向左移动到铁块左侧的过程中，弹簧测力计示数的变化情况是 　 　。
24．指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用磁场指示方向。
（1）我国是世界上最早使用指南针的国家，东汉学者王充在《论衡》中记载到：“司南之杓，投之于地，其柢指南”。那么司南的“柢”相当于磁体的 　 　。
（2）如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止时小磁针N、S极，用箭头标出P点的地磁场方向。
三、探究题
25．某兴趣小组在研究扬声器结构时,发现扬声器中有一个环形磁体,他们不知道环形磁体的磁极分布情况,于是几位同学提出了以下三种猜想:
猜想1:磁极呈横向分布(例如图甲,左侧为N极,右侧为S极)。
猜想2:磁极呈轴向分布(例如图乙,上面为N极,下面为S极)。
猜想3:磁极呈上中下分布(例如图丙,上下面为
N极,中部为S极)。
(1)根据所学知识,他们经过讨论,断定猜想3是错误的。你认为他们判断的依据是______。
(2)为了验证其他猜想,他们用细线将环形磁体水平悬挂起来(如图丁所示),结果观察到磁体在任意位置都能保持静止。这说明猜想______是错误的。
(3)请设计一个简单实验,验证剩下的一个猜想是否正确,简述你的设计实验。设计实验:______。
26．“大胆猜想与小心求证”是科学研究的基本要求。甲、乙两同学做了如图所示的实验：在静止的小磁针上方平行地放一根直导线，闭合开关，原来静止的小磁针转动了。对于小磁针转动的原因，两同学有着不同的假设：
甲：是因为导线通电发热，造成导线周围空气温度升高，空气的对流运动使磁针偏转
乙：是因为电流周围产生磁场，磁场对磁针产生了力的作用
（1）没通电时，静止的小磁针的N极指向 　 　。（填“南方”或“北方”）
（2）两同学讨论后，设计了以下实验来验证哪一个观点是正确的：他们调换电池的正负极，改变电流的方向，闭合开关，如果甲同学的假设是正确的，预计应该看到的现象是 　 　。
（3）乙同学在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针的转动方向将 　 　（选填“不改变”或“改变”）。
（4）在做该实验时，下列操作中实验现象最明显的是 　 　。
A.直导线沿东西方向放置在磁针的正上方
B.直导线沿南北方向放置在磁针的正上方
C.沿电流方向放置小磁针，使磁针在导线的正下方
D.沿电流方向放置小磁针，使磁针在导线的延长线上。
答案
1．解：由题意可知，内外两块清洁器相对的两个面相互吸引，是异名磁极，即一个N极，一个S极，在磁体外部，磁感线从磁体的N极出发，回到S极，故B符合题意，ACD不符合题意。
故选：B。
2．解：乙和丙相互排斥，说明乙和丙是同名磁极互相排斥，甲和乙相互吸引，甲可能与乙是异名磁极相互吸引，也可能甲是钢块，被乙磁化后相互吸引，故D正确，ABC错误。
故选：D。
3．解：当小铁块从磁铁一端匀速滑到另一端的过程中，因为条形磁体两端的磁性最强，中间的磁性最弱，因此磁铁对小铁块的吸引是先变小再变大。那么，小铁块对磁铁的压力相应的也是先减小再变大。而压力又影响到摩擦力的大小，所以摩擦力也是先变小再变大。又因为是匀速运动，拉力F和摩擦力是一对平衡力，大小相等，所以拉力F和摩擦力一样也是先减小后增大。
故选：D。
4．解：A、铁棒能吸引小磁针，则铁棒原来可能无磁性，故A错误；
B、小磁针黑色为N极，则b处磁场的方向向右，故B正确；
C、从左端移到右端过程中，弹簧测力计的示数先减小再变大，因为中间磁性最弱，故C错误；
D、磁铁都具有指向性，图丁中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故D错误；
故选：B。
5．解：ABD：铝、铜、锌、银都不是铁磁性物质，不能被磁铁吸引，故ABD错误。
C.铁和镍都是铁磁性物质，能够被磁铁吸引，故C正确。
故选：C。
6．解：A、磁感线是为了研究方便而引入的假想曲线，不是真实存在的，故A正确；
B、磁体周围，越靠近两极的位置其磁感线越密集，磁场越强，b处的磁场和a处无法比较，故B错误；
C、由于在磁体的外部，磁感线都是从N极出发，回到S极，所以该条形磁体的右端为N极，左端为S极，故C错误；
D、小磁针静止时N极所指的方向为磁场的方向，所以将一小磁针置于a点，其静止时南极指向右侧，故D错误。
故选：A。
7．解：在通电螺线管中插入一根铁芯，铁棒被磁化，磁性增强，因此通电螺线管周围的磁感线变密，但磁场方向不变，故ABC错误，D正确。
故选：D。
8．解：A、甲实验中的条形磁铁平移靠近三颗小铁球，小球会跑到磁体的两极上，而中间部分没有，说明两端磁性强，中间弱，故A不符合题意；
B、乙实验中的两根条形磁铁相互平移靠近，由于越来越近，磁体之间的引力越来越大，但是感觉不到中间磁力和两端磁力的差异，故B符合题意；
C、丙实验中的条形磁铁从挂有铁块的弹簧测力计下向右移动，弹簧测力计的示数先变小后变大，说明两端磁性强，中间磁性弱，故C不符合题意；
D、将丙实验中放在一堆大头针上的条形磁铁提起，磁体两端的大头针数目多，中间几乎没有，说明两端磁性强，中间磁性弱，故D不符合题意。
故选：B。
9．解：A、磁场客观存在，磁感线是物理模型，实际不存在，故A错误；
B、A点磁场方向就是静止在该处的小磁针北极所指的方向，故B错误；
C、由图可知，A点的磁感线更密集一些，所以磁场强度更强一些，故C错误；
D、磁场中不同位置的方向一般是不同的，所以放在A、B两处的小磁针静止时所受磁场力的方向是不同的，故D正确。
故选：D。
10．解：拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁针方向调整至最终被N极吸引的方向，B应为S极，A是N极。
故选：B。
11．解：地磁的南极在地理北极的附近，故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西。故B正确。
故选：B。
12．解：A、根据安培定则，电磁铁的上端是N极，同名磁极互相排斥，盆栽才能悬浮起来，所以盆栽中放一块永磁铁，且底部磁极为N极，故A正确；
B、将电源的正负极互换，电磁铁的磁极对调，盆栽与底座位置下降，因为此时盆栽和底座相互吸引，故B错误；
C、给盆栽浇水后，底座对盆栽的磁力变大，故C错误；
D、滑动变阻器向左滑动，电路中的电流变小，可减弱底座电磁铁磁性，故D错误。
故选：A。
13．解：A、该实验说明电流周围存在磁场，故A正确；
B、最早发现该实验现象的科学家是奥斯特，故B错误；
C、利用该实验原理可以制成电磁铁，故C错误；
D、改变电流方向，缝衣针偏转方向改变，故D错误。
故选：A。
14．解：A、通电导线周围磁场方向由电流的方向决定，而不是小磁针的指向决定的，故A错误；
B、该实验中，若给导线通电，下面的小磁针会偏转，即说明通电导线周围存在着磁场，故B正确；
C、移去小磁针后，通电导线周围的磁场依然存在，故C错误；
D、改变电流方向，小磁针偏转方向改变，说明通电导线周围磁场的方向与电流的方向有关，故D错误。
故选：B。
15．解：A、由安培定则可知通电螺线管上端为N极，下端为S极；地磁场沿南北方向，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近处；且同名磁极相互排斥，异名磁极相互吸引，因此最后静止时“船头”最终指向东方，故A错误；
B、由安培定则可知通电螺线管右端为N极，左端为S极；地磁场沿南北方向，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近处；且同名磁极相互排斥，异名磁极相互吸引，因此最后静止时“船头”最终指向北方，故B正确；
C、由安培定则可知通电螺线管下端为N极，上端为S极；地磁场沿南北方向，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近处；且同名磁极相互排斥，异名磁极相互吸引，因此最后静止时“船头”最终指向西方，故C错误；
D、由安培定则可知通电螺线管左端为N极，右端为S极；地磁场沿南北方向，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近处；且同名磁极相互排斥，异名磁极相互吸引，因此最后静止时“船头”最终指向南方，故D错误。
故选：B。
16．解：（1）小磁针偏转不明显，说明电流的磁场不够强，增强磁场的方法有：增大电流、增加导线数量等等。
（2）①方案中，虽然没有阻断小磁针和导线之间的空气流动，但通过改变导线中的电流方向后发现，小磁针的偏转方向也发生了变化，所以可以验证小磁针的偏转和空气对流是无关的，即可以验证猜想一。
②若将整个实验装置都放在玻璃箱内，小磁针和导线之间的空气仍然可以发生对流，所以不符合要求。
③将小磁针罩在烧杯内，而将导线置于烧杯上方，这样小磁针和导线之间由于烧杯的阻隔，它们之间的空气无法进行对流，若导线通电后，小磁针能够发生偏转，则可以验证猜想一。
故答案为：（1）增大导线中的电流（或增加干电池的节数、用多根直导线等）；（2）①③。
17．解：由图可知电流从螺线管的右端流入，利用安培定则可以确定螺线管的左端为N极；
条形磁铁处于静止状态，受到平衡力的作用，桌面对它施加了一个摩擦力。滑片P向左滑动的过程中，滑动变阻器接入电路的电阻减小，电路中的电流变大，电磁铁的磁性增强，对条形磁铁的斥力增大，由于条形磁铁始终处于平衡状态，所以摩擦力始终等于斥力，故摩擦力会随着斥力的增大而增大。
故答案为：逐渐变大；N。
18．解：（1）由于小磁针受到地磁场的作用，要指南北方向，为了观察到明显的偏转现象，应使电流产生的磁场方向为东西方向，故应使把直导线南北放置；
（2）直导线在小磁针处产生的磁场方向和放在该点小磁针的N极指向一致。
故答案为：（1）南北；（2）N。
19．解：（1）根据图示可知，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁的上端为S极；根据同名磁极相互排斥可知，柱状磁体的下端为S极；
（2）要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强，故要增大磁力需增大电流，滑片向上移动。
故选：（1）S；（2）上。
20．解：如图乙，由于异名磁极相互吸引，所以右边裂纹的磁极是N极。
如图甲，如果把这段磁铁沿裂纹吻合放在一起，由于左边裂纹的磁极是S极、右边裂纹的磁极是N极，所以这两段会相互吸引。
故答案为：N；吸引。
21．解：从图中可以看出a点的磁感线比b点的磁感线疏，故a点的磁场比b点的磁场弱，即b点的磁场比a点的磁场强。小磁针静止在b点时，其N极指向与该点磁感线的方向一致，故N极指向Q点，S极和N极的指向相反，所以S极指向P点。磁体周围的磁感线都是从磁体的N极出来，回到S极。
故答案为：强；P；N。
22．解：由图知磁画板上黑字为S极，要把黑字吸到表面，写黑字时笔尖为N极，写字的原理是：异名磁极相互吸引。
23．解：（1）由于异名磁极相互吸引，同时磁体也可以吸引磁性物质，所以图中的实验若观察到小磁针与钢棒相互靠近，则不能判断钢棒原来一定具有磁性；但由于同名磁极相互排斥，若观察到小磁针与钢棒相互排斥，则能判断钢棒原来一定具有磁性；
（2）磁体上的不同部位的磁性强弱并不一样，磁体两端（磁极）磁性最强，而中间磁性最弱，因而钢棒在条形磁体的两极处受到的吸引力最大，在正中处受到的吸引力最小，所以当钢棒水平向左移动的过程中，弹簧测力计示数先变小再变大。
故答案为：（1）排斥；（2）先变小再变大。
24．解：（1）柢指南，地理的南方及地磁的北极，根据异名磁极互相吸引的规律，司南的“柢”相当于磁体的S极；
（2）标出地磁场的N、S极，静止时小磁针N、S极，如图：。
故答案为：S极；。
25．(1)因为每个磁体都只有两个磁极,分别叫做S极和N极,故猜想3是错误的;
(2)如果猜想1正确,用细线将环形磁体水平悬挂起来,由于地磁场的作用,磁体在特定位置才能保持静止,结果观察到磁体在任意位置都能保持静止这说明猜想1是错误的。
(3)若想验证猜想2是否正确,我们只需选用小磁针即可,即将小磁针置于磁环周围不同处,多次观察小磁针稳定后两极的指向情况,从而判断出磁环磁极的位置。
故答案为:(1)一个磁体只可能有两个磁极;
(2)1,(3)将小磁针置于磁环周围不同处;多次观察小磁针稳定后两极的指向情况,从而判断出磁环磁极的位置。
26．解：（1）没通电时，通电导线周围没有磁场；由于地球是一个巨大的磁体，地理的南极是地磁场的北极，地理的北极是地磁场的南极，所以没通电时，小磁针在地磁场的作用下N极指向北方；
（2）如果乙正确，他们调换电池的正负极，改变电流的方向，磁场方向改变，小磁针偏转方向改变，如果甲同学的假设是正确的，磁针偏转的方向不变。
（3）由于电流产生的磁场在导线上、下方的方向相反，当小磁针从下方移到上方之后，小磁针的转动方向会相反。
（4）地球的磁场方向是从地理的南极指向北极，所以若将导线东西放置，导线周围的磁场是南北方向的，与地球的磁场方向可能一致，而导致实验现象不明显，但若将导线南北放置，此时导线的磁场方向是东西方向的，所以此时小磁针会在导线磁场的作用下指示东西，故现象更为明显。
故答案为：（1）北方；（2）磁针偏转的方向不变；（3）改变；（4）B。
