4.3简单物体的三视图

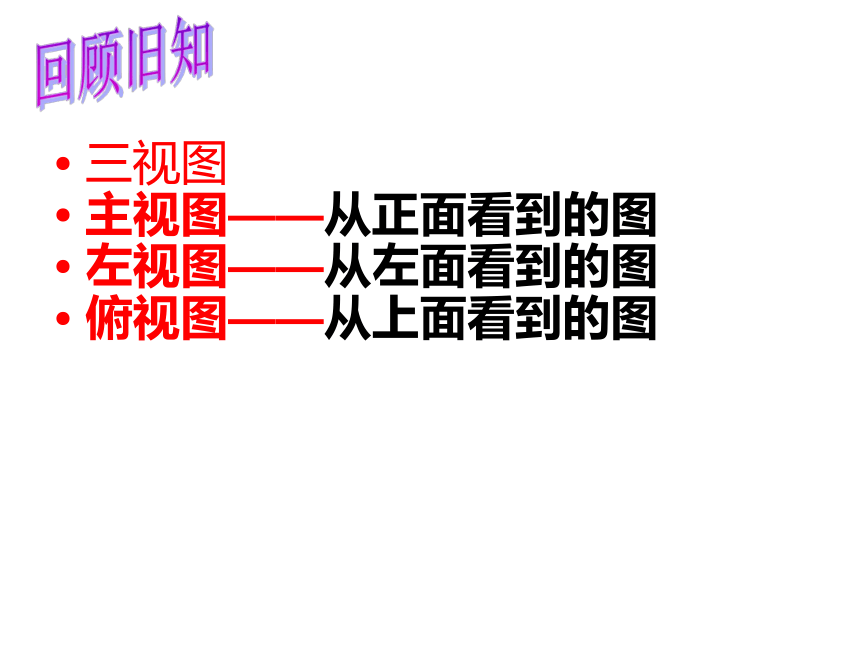

课件35张PPT。建筑物欣赏建筑物欣赏三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图

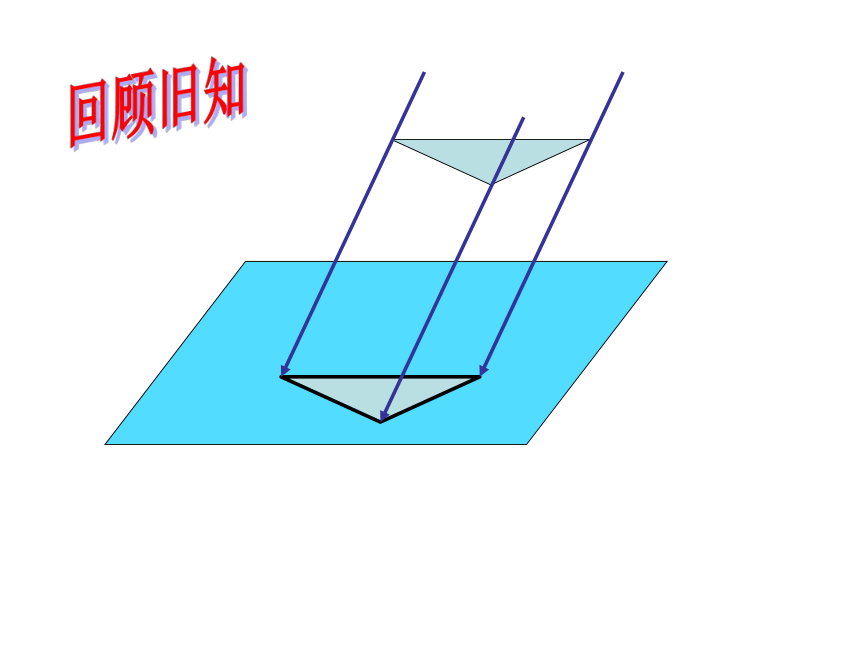

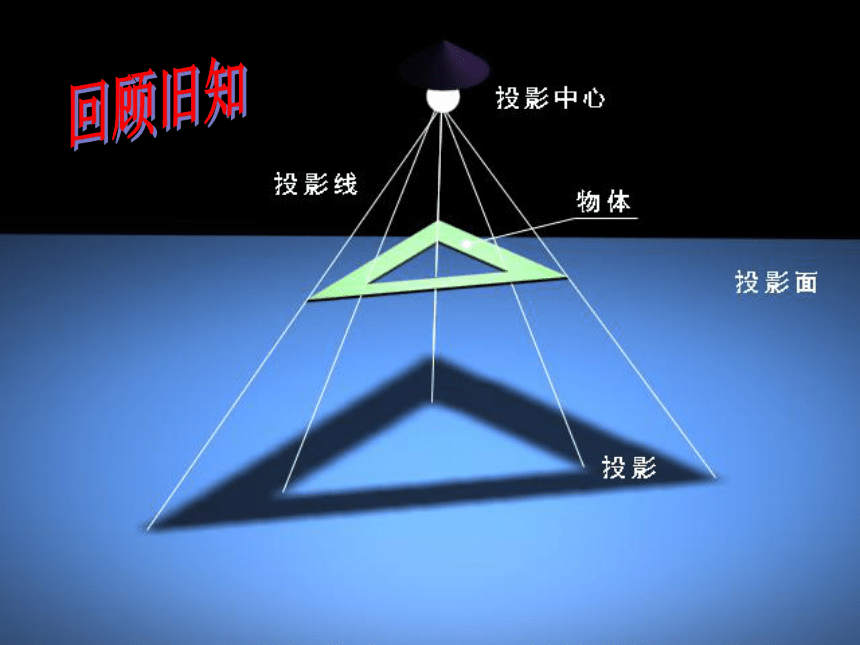

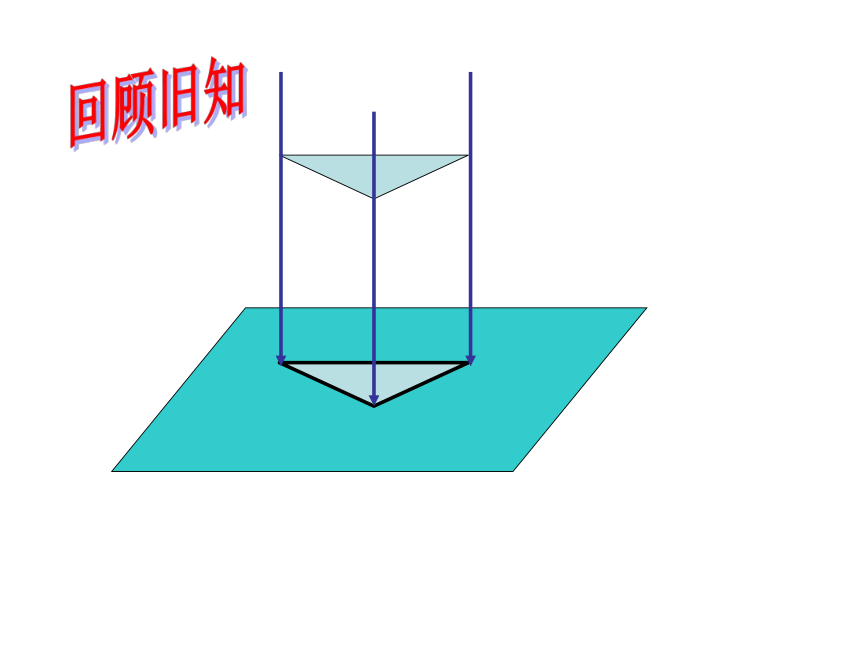

回顾旧知4.3简单物体的三视图回顾旧知回顾旧知回顾旧知投影平行投影中心投影正投影斜投影请观察下面三个投影，它们有什么相同与不同的地方？你能试着给正投影下定义吗？正投影：投射线垂直于投影面的平行投影判断下列投影是否属于正投影√√(1)(4)(3)(2)先确定各顶点的正投影,再确定物体的正投影.为了正确、清楚地反映物体,物体、投射线和投影面之间常常选择特殊的位置关系.小结团结协作请分别说出直三棱柱在正面、水平面、侧面（从左向右）上的正投影（包括对应边的长度）。正面侧面水平面从正面正投影从左面正投影从上面正投影主视图俯视图左视图主视图左视图俯视图正面侧面水平面从正面正投影从左面正投影主视图俯视图左视图从上面正投影动画人物的三视图
模型中的三视图 一个圆锥如图，底面直径为8㎝，高6㎝.主视图左视图俯视图·
画出它的三视图(比例:1:4)请说出它在正面、水平面、侧面的正投影；请你来设计 由未来顶尖的设计师结合本节课 的相关知识描述这份精美的礼品,哪位同学最先猜出且猜对这份礼物的形状和大小,即可获得这份礼物哦!猜!猜!猜!
下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D试一试B 如图是一块带有圆形空洞和方形空洞的小木
板，则下列物体中既可以堵住圆形空洞，又可以
堵住方形空洞的是（ ） B 链接考点三视图
主视图——正投影面上的正投影
左视图——水平投影面上的正投影
俯视图——侧投影面上的正投影
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
课堂小结想一想物体某一投影面的正投影能否正确、清楚
的反应物体形状？ 如图，是由一些大小相同的小立方体组成的
几何体的主视图和俯视图。
（1）请你画出这个几何体的左视图
（2）若组成这个几何体的小立方体的块数为n，
请你写出n的所有可能值
拓展延伸2、n=8、9、10、111、可能有5种情况猜猜他们是什么关系？看事物不能只看单方面画三视图是培养空
间想象力的一个重要途径.
在挑战自我的平台(由物体画三视图状)充分展现自我才华.结束寄语谢谢！
