第6节 家庭用电（课件 36张PPT）

(共36张PPT)
一、简单电路的组成
1、电源
2、用电器
3、开关
4、导线
二、简单电路的概念
由电源、用电器、开关和导线等元件组成的电流路径。
三、电路的状态
1、通路
（闭合电路）
2、开路（断路）
3、短路
①电源短路
②部分电路短路
（整体电路短路）
简单电路
1. 电源：
2. 开关：
3. 导线：
4. 用电器:
5. 插座
家庭电路的组成
思考: 你所知道的家庭电路有哪些部分？
6. 电能表：
7. 总保险：
电能表
闸刀开关
熔断器
断路器
插座插头
灯座灯头
开关



保险装置
家庭电路的组成
总开关
电能表
进户线
导线
用电器
室外部分
思考: 家庭电路的各部分是如何连接的？
他们的位置或顺序可以交换吗？
一、进户线
思考:
1、进户线有几根？分别叫什么名字？
2、两根之间的电压是多少？
对地的电压分别是多少？
3、如何辨别？
家庭电路的组成
零线--在户外就已经和大地相连（对地电压0V）；
火线（对地电压220V）。
大地
火线
零线
考虑到用电安全，家庭电路一般还接有___线
地
1、两根进户线，一根叫____线，另一根叫____线。
零
火
地线
2、火线和零线之间有_____的电压
220V
0 V
220 V
220 V
0 V
一、进户线
一、进户线——测电笔
思考:
1、测电笔的作用是什么？
2、测电笔的结构是怎样的？
3、如何正确使用测电笔？
一、进户线——测电笔
1、测电笔的作用：辨别火线和零线
2、测电笔的结构：笔尾金属体、弹簧、氖管、电阻、
笔尖金属体
一、进户线——测电笔
√
×
×
√
思考:
测电笔接触火线时，测电笔和人体串联在火线与大地之间的220V上组成了串联电路，电流经过氖管，氖管发光（稀有气体通电会发光）。
（2）测电笔测零线时为什么氖管不发光
（3）使用测电笔时，为什么不能用手碰笔尖的金属体
（1）为什么使用时，要接触金属体笔尾？
零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。
当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。

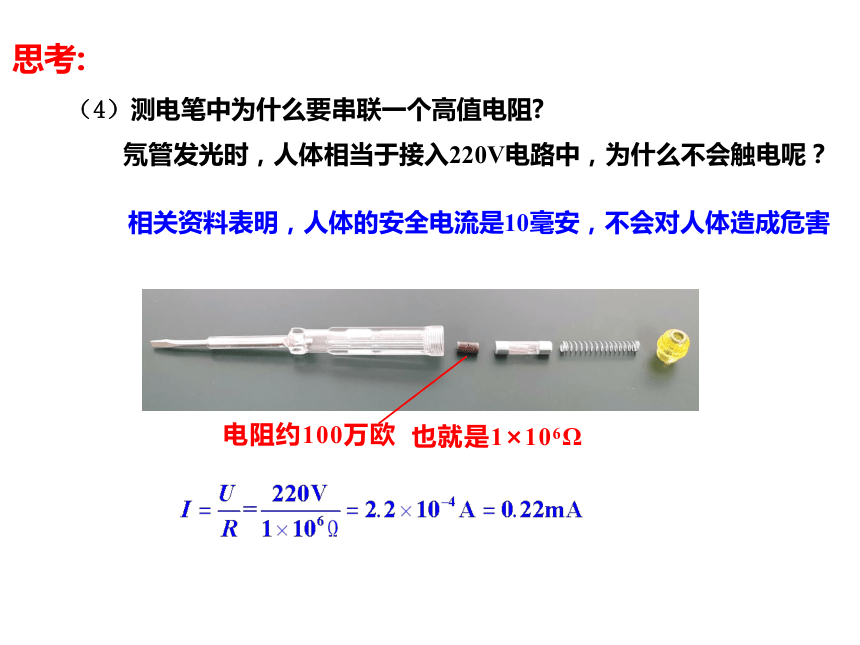

（4）测电笔中为什么要串联一个高值电阻
氖管发光时，人体相当于接入220V电路中，为什么不会触电呢？
相关资料表明，人体的安全电流是10毫安，不会对人体造成危害
电阻约100万欧
也就是1×106Ω
思考:
1、作用：测量用电器消耗电能的多少。
2、安装：安装在干路上，在总开关之前。
　　
　　
　　
二、电能表
思考：
1、电能表的作用？
2、应该安装在什么位置？
家庭电路的组成
三、闸刀开关
家庭电路的组成
思考：
1、闸刀开关有什么用处？
闸刀开关和电能表的位置可以互换吗？
2、闸刀开关应该怎么安装？
作用：
接通和切断电路，
便于更换电器或
维修设备。
安装时放置要求：
静触头上边，
动触头下边，
切不可倒装。
静触头
动触头
保险丝
三、闸刀开关
家庭电路的组成
多个电器的插头同时插在同一个插座上使用，
可能会导致什么问题发生？
思考：
还有哪些家庭电路故障中，会导致电流瞬间过大？
电路中出现短路。
如何解决家庭电路中电流过大的情况发生？
电路中必须安装安全保护装置。
电流过大，导线发热，
有引发火灾的危险。
一般有封闭管式熔断器（装在电器设备上）；和敞开插入式熔断器两种。
封闭管式熔断器
四、保险装置——熔断器
家庭电路的组成
敞开插入式熔断器
熔断器内装有 。
保险丝
思考：
1、保险丝的作用？
保险丝的材料应该具有什么特点？
2、保险丝能否用铜丝代替？选择原则是什么？
保险丝
1、保险丝的作用：
电流过大时，熔丝自动熔断，切断电路，以保护电路。
2、保险丝的特点：
四、保险装置——熔断器
家庭电路的组成
3、保险丝的选择原则：
选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。
保险丝熔断后，需排除故障并更换保险丝后，电路才可工作。
现在家庭中常用断路器来替代闸刀开关和熔断器。
思考：使用熔断器能起到保护电路的作用，但使用起来方便吗？
四、保险装置——断路器（空气开关）
思考：
1、断路器的作用？
2、断路器的工作原理？
四、保险装置——断路器（空气开关）
家庭电路的组成
断路器上标有额定电流，当流过断路器的电流超过额定电流时，断路器会自动断开，切断电路，俗称“跳闸”。
2、断路器的工作原理
当电路过载
或短路时，
断路器中双金属片受热弯曲
推动簧锁，弹簧拉动，触点断开
断开电路
没有电流
当电路被断路器切断后，不要急于使断路器复位，而应先找出发生电路故障的原因，排除故障后再接通电路。正常时双金属片恢复原状，断路器能手动复位。
电流过大，导体发热
在过载短路时保护作用
漏电保护器，简称漏电开关，又叫漏电断路器，主要是在设备发生漏电故障时，对有致命危险的人身触电保护。
断路器应安装在火线还是零线上？为什么？
一般装在火线上；因为火线与大地的电压为220伏。
思考：
四、保险装置——断路器（漏电保护器）
五、用电器——灯泡
保险扣
弹簧
金属棒
保险扣
金属片
螺旋套
卡口式
锡块
螺旋式
锡块
螺旋
卡口
接火线
家庭电路的组成
接火线
接零线
接火线
接零线
思考：
1、电灯如何连入电路才能确保用电安全呢？
2、电灯需要开关控制，电灯与开关串联还是并联？
3、开关的连接有要求吗？
4、家庭电路中电灯与电灯之间的连接是串联还是并联？
火线
零线
思考：下列哪种电灯和开关的连接方式是正确的？
√
×
思考：家用电器是通过什么元件而接入家庭电路中的？
插座有固定式和移动式两种类型
固定式插座
移动式插座
插座又分两孔式和三孔式，而插头也相对应。
五、用电器——插座与插头
家庭电路的组成
思考：
1、插座的孔的数量不同有什么区别？孔分别与哪根线相连？
2、不同的用电器插脚数量不一样吗？插脚与什么相连？
3、插脚的长度一样吗？为什么不一样？
五、用电器——插座与插头
家庭电路的组成
两孔插座
两脚插头
三孔插座
三脚插头
三孔插座插头连接方法
火 线
零线
接地线
零线
L
N
E
火 线
零线
金属
外壳
“左零右火上地”
“左零右火”
二孔插座
【课堂活动】
火线
零线
接地
五、用电器——插座与插头
家庭电路的组成
为什么外壳是金属的用电器，通常都用三脚插头？
使用电器的金属外壳能够接地，保证安全
思考：
在插插头时，能使家用电器的金属外壳先接地，拔插头时能使金属外壳最后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
漏电保护器：家庭电路中某用电器漏电，或人因操作失误而触电时，漏电保护器能自动切断电路，保护人体。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，保护电路。
漏电保护器和空气开关的区别：
2、插座和其他用电器_____
3、用电器和控制它的开关之间是 的，且为了
安全起见，火线连过来先接______再接用电器。
并联
并联
串联
开关
家庭电路的连接
【课堂活动】
思考：如图所示，插线板中的开关、
指示灯和插座是如何连接的？
×
火线、零线之间电压______
◇测电笔： 手—____金属体笔尖—__线发光
思考：
1、进户零线断开会出现什么现象？
2、开关短路会出现什么现象？
3、灯泡短路会出现什么现象？
