2016年秋期 备课参考 高一地理 人教版必修1 1.4-地球的圈层结构 教学课件 （共72张PPT）

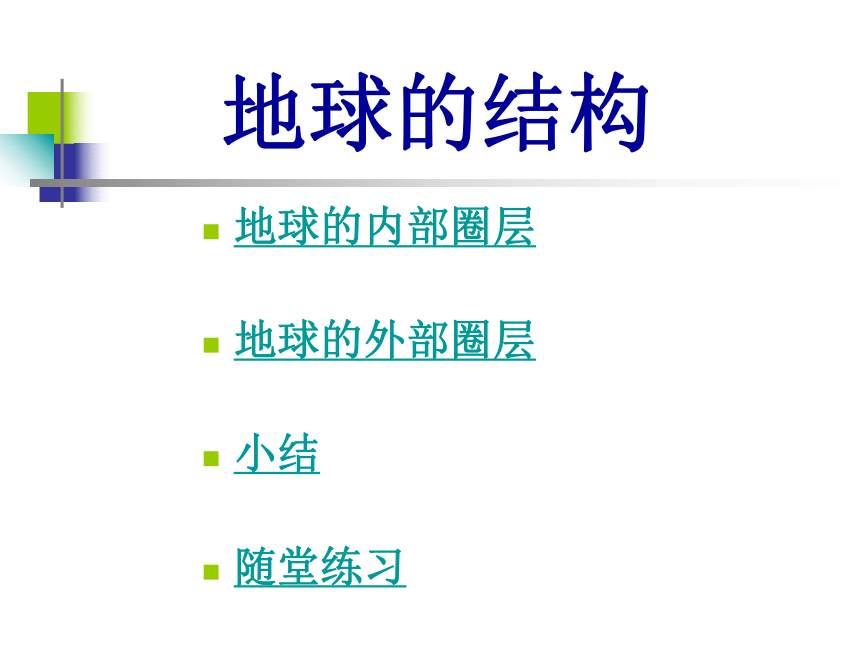

课件72张PPT。第一章 行 星 地 球第四节 地球的圈层结构地球的结构地球的内部圈层
地球的外部圈层
小结

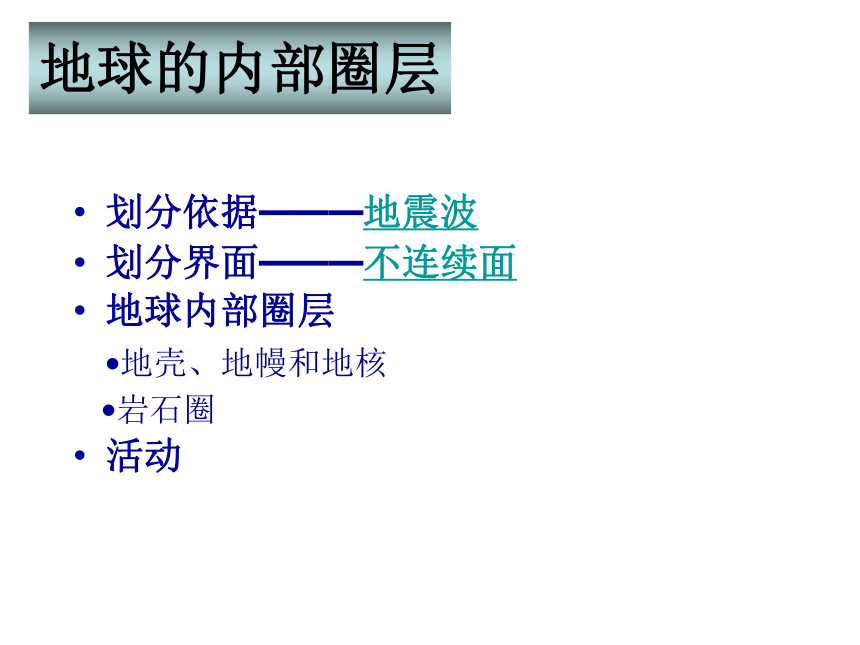

随堂练习地球的内部圈层划分依据———地震波
划分界面———不连续面
地球内部圈层
?地壳、地幔和地核
?岩石圈
活动

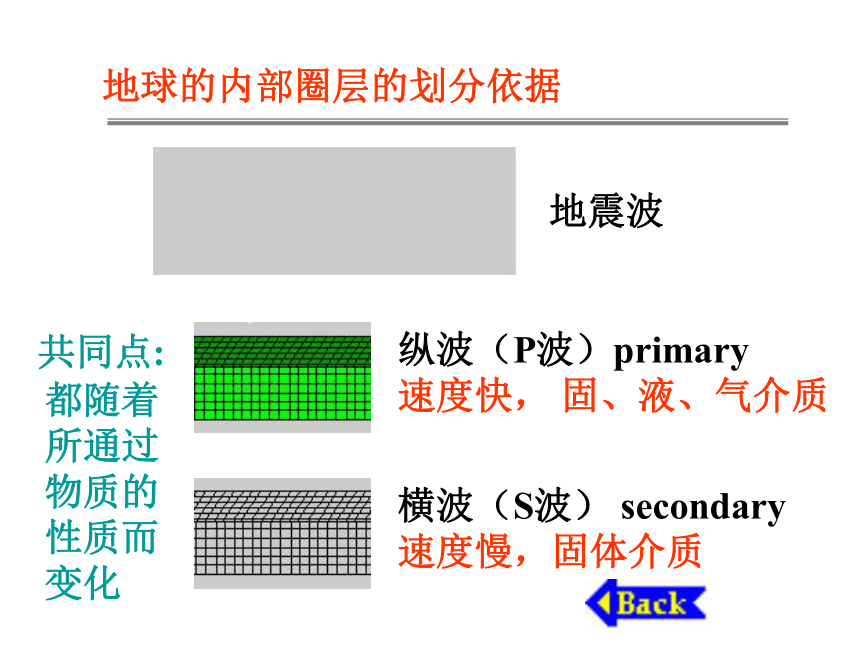

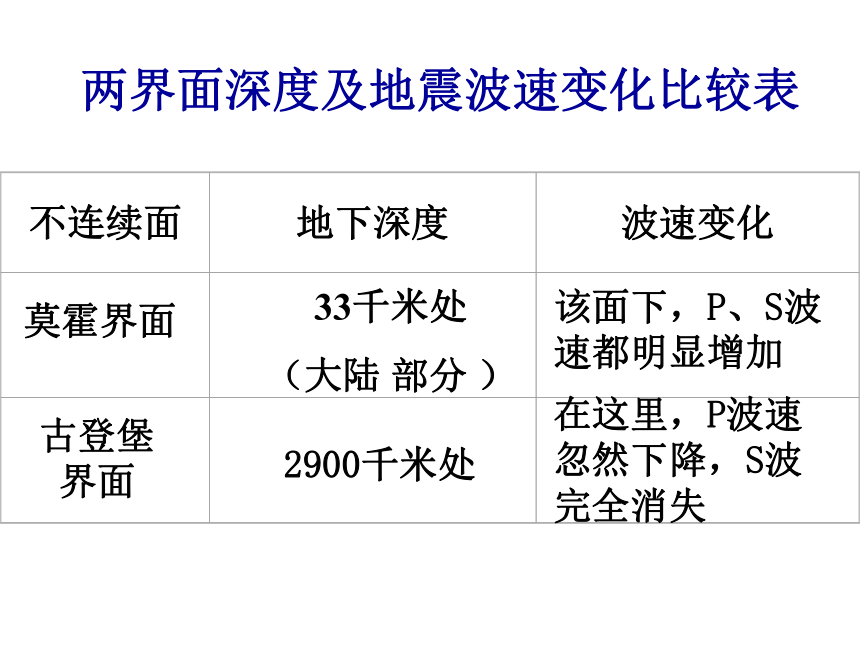

地球的内部圈层的划分依据地震波共同点:都随着所通过物质的性质而变化两界面深度及地震波速变化比较表33千米处
（大陆 部分 ）莫霍界面该面下，P、S波速都明显增加古登堡界面2900千米处

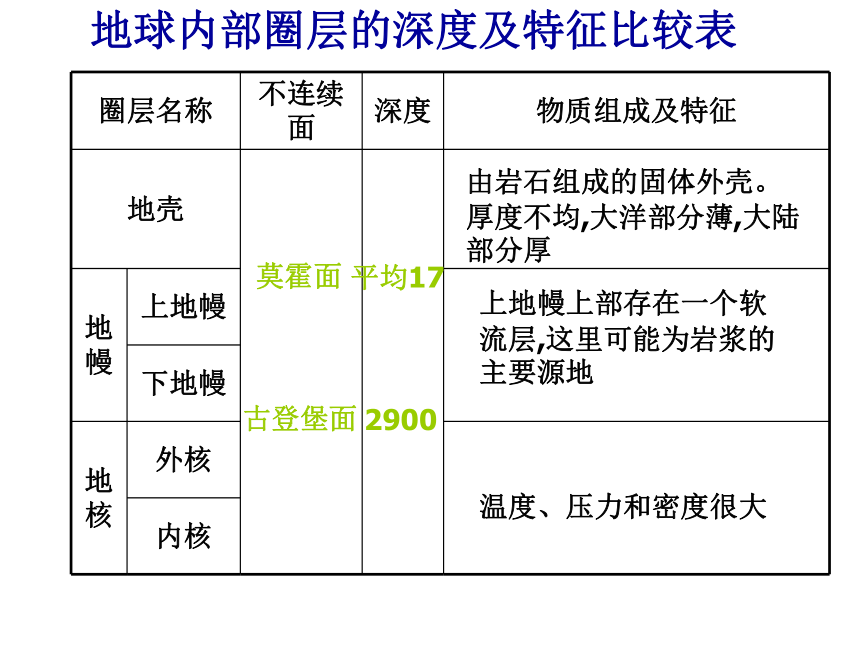

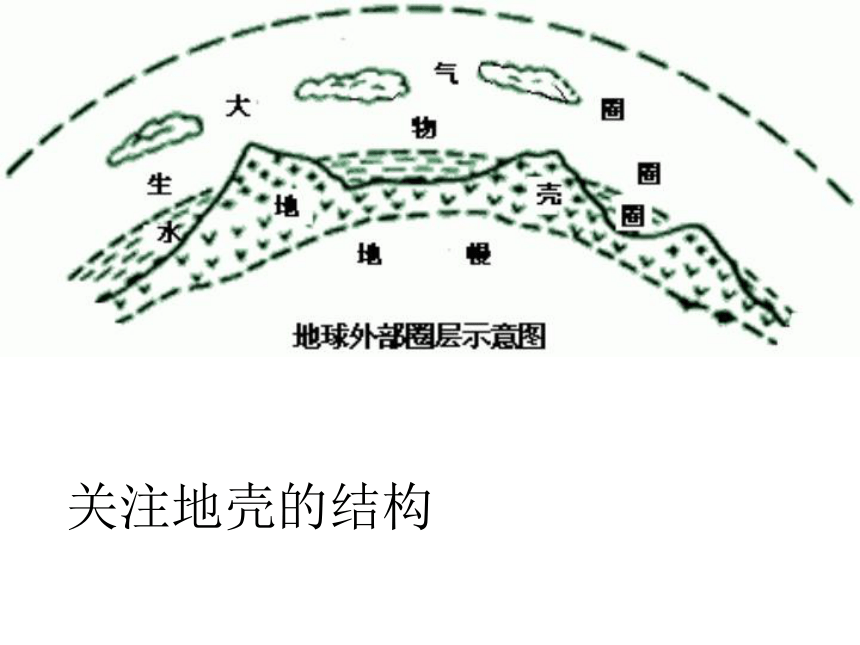

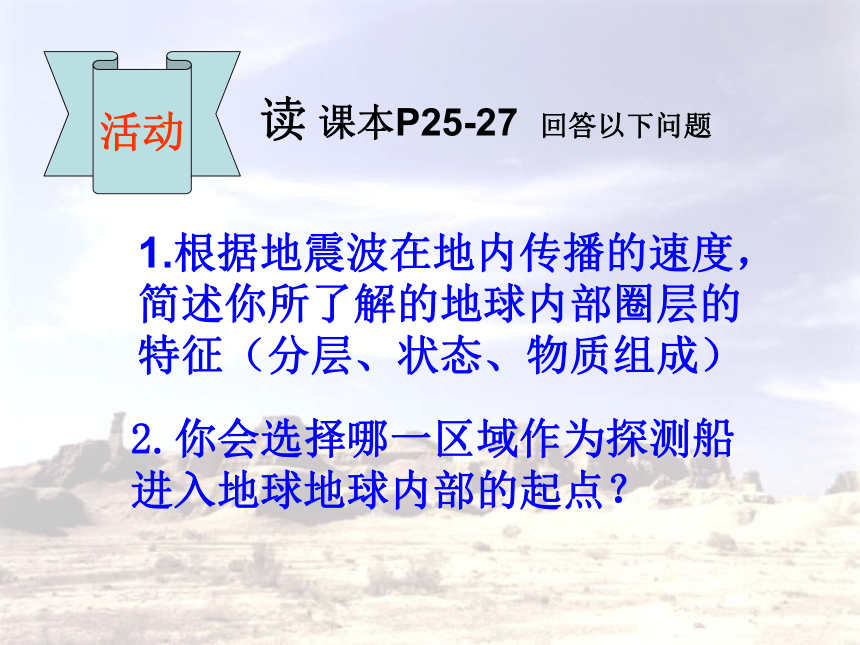

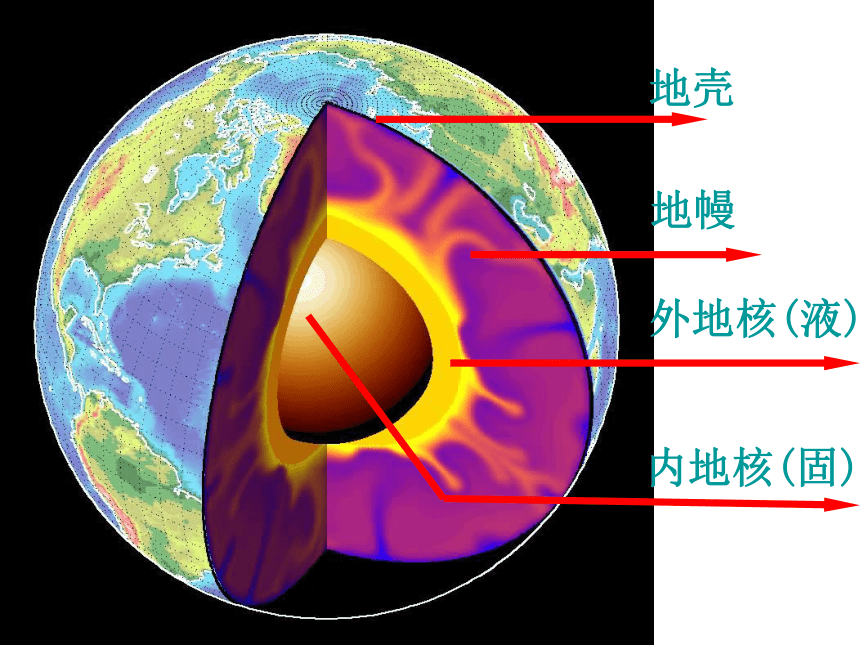

在这里，P波速忽然下降，S波完全消失地壳地幔外地核(液)内地核(固)莫霍面古登堡面平均172900温度、压力和密度很大上地幔上部存在一个软流层,这里可能为岩浆的主要源地由岩石组成的固体外壳。厚度不均,大洋部分薄,大陆部分厚地球内部圈层的深度及特征比较表活动1.根据地震波在地内传播的速度，简述你所了解的地球内部圈层的特征（分层、状态、物质组成）2.你会选择哪一区域作为探测船进入地球地球内部的起点？读 课本P25-27 回答以下问题关注地壳的结构思考、探究： 除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？ 火山喷发的物质温泉、热泉
遥感技术
其他
改进钻探技术
地球的内部圈层地壳地幔地核 岩石圈： 自己动手——画一张地球内部结构示意图……地球的外部圈层外部圈层的组成及相互关系
地球各外部圈层的比较外部圈层的组成及相互关系：地球外部圈层包括大气圈、水圈和生物圈等，其中生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。
各个圈层之间相互吸引、相互制约，形成人类赖以生存和发展的自然环境。
包裹地球的气体层气体和悬浮物质，主要成分是氮和氧是地球生命生存的基础条件水
圈地球表层水体构成的连续但不规则的圈层海洋水、陆地水、大气水、生物水等水圈里的陆地水与人类关系最密切生
物
圈地球表层生物及其生存环境的总称生物及其生存环境生物圈与大气圈、水圈和是、岩石圈相互渗透、相互影响1.有关地震波的叙述正确的是？A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面 都明显减少
D . 从震源发生的地震波，纵波比 横波先到达地面随堂练习√2. 读地球四个圈层构成的示意图分析A、B、C分别代表什么圈层？3．莫霍界面是 A．地壳和地幔的界线　　　　　B．地幔和地核的界线 C．岩石圈和地幔的界线　　　　D．上地幔和下地幔的界线
4．有关岩石圈的叙述，正确的是 A．岩石圈属于地壳的一部分，是由岩石构成的 B．岩石圈属于上地幔的一部分 C．岩石圈与生物圈关系密切 D．岩石圈的上部是软流层 5．有关地球外部圈层的说法，正确的是 A．大气圈是由大气组成的简单的系统 B．水圈是一个连续不规则的圈层 C．生物圈包括大气圈的全部、水圈的全部 D．地球的外部圈层之间关系密切，但和地球的内部圈层
没有关系√√√　　地震波的传播速度与地球的内部圈层的划分　　（1）地震波：E________，F________。　　（2）不连续界面：A________，B________。　　（3）圈层；D________，C________。　　（4）地震波在经过B界面时传播速度有什么变化? 6．读图回答下列问题。横波 纵波 莫霍界面 古登堡界面地壳外核纵波的传播速度突然下降，横波完全消失谢谢！332900速度{千米/秒)莫霍界面古登堡界面地壳地幔地核纵波横波波速都明显增加纵波波速突
然下降，横波
完全消失地震波的传播速度地球内部圈层的结构地壳：由岩石组成的坚硬外壳。厚薄不一,大洋部分薄,大陆部分厚，平均厚度为17千米地幔：上地幔上部存在一个软流层,这里可能为岩浆的主要发源地地核：温度、压力和密度很大。地壳地幔地核二、地球的外部圈层大气圈
水 圈
生物圈地球外部圈层
第四节
地球的圈层结构导入：地震波 当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。这种弹性波叫地震波。


地震波有横波（S）和纵波（P）之分。
地球的内部圈层特点地震波的分类及特点：固体、液
体、气体较快固体较慢它们的传播速度都随着所通过物质的性质而变化探究思考：当地震发生时，在陆地上的人与在海洋中航行的人各有什么感觉呢？答：陆地上的人先感觉到上下颠簸，后左右摇晃。因为纵波传播较快，横波传播较慢。
海洋中航行因为的人感觉到的只是上下颠簸。纵波可以固、液、气三态传播，而横波只能在固体中传播。划分依据———地震波
地震波在地球内部传播时速度发生突然变化，这个波速发生突然变化的面叫做不连续面。
332900速度{千米/秒)莫霍界面古登堡界面地壳地幔地核圈层的划分纵波横波波速都明显增加纵波波速突
然下降，横波
完全消失地震波的传播速度地球内部圈层的结构两界面深度及地震波速变化比较表33千米处
（大陆 部分 ）莫霍界面该面下，P、S波速都明显增加古登堡界面2900千米处
在这里，P波速突然下降，S波完全消失
活动（讨论）：在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？
推测地幔和地核的物质组成可能是什么？
地球内部圈层的深度及特征比较表地壳：由岩石组成的坚硬外壳。厚薄不一,大洋部分薄,大陆部分厚，平均厚度为17千米地幔：上地幔上部存在一个软流层,这里可能为岩浆的主要发源地地核：温度、压力和密度很大。思考：
1、岩石圈和地壳有什么区别和联系？
2、软流层的物质状态是什么？地球的外部圈层外部圈层的组成及相互关系。
地球外部圈层的组成：地球外部圈层包括大气圈、水圈和生物圈等。
由气体和悬浮物组成的包围地球的复杂系统气体和悬浮物质，主要成分是氮和氧是地球自然环境的重要组成部分水
圈地球表层水体构成的连续但不规则的圈层地表水、地下水、大气水、生物水等水圈里的水处于不间断的循环运动之中生
物
圈地球表层生物及其生存环境的总称生物及其生存环境生物圈与大气圈、水圈和岩石圈相互渗透、相互影响生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。 各个圈层之间相互联系、相互制约，形成人类赖以生存和发展的自然环境。1.有关地震波的叙述正确的是？A 地震波是一种无线电波
B 纵波传到古登堡面时完全消失
C 纵波和横波传播速度在莫霍面 都明显减少
D 从震源发生的地震波，纵波比 横波先到达地面
（D）随堂练习2. 有关地球内部圈层的叙述，正确的是？A 地幔的厚度最大
B 地震波在地壳的传播速度比在
地幔大
C 软流层紧贴于地壳以下
D 地核的温度很高，压力和密度
都很大
(D)3. 下列地区中，地壳厚度最小的是？
A 喜马拉雅山
B 黄土高原
C 大西洋
D 刚果盆地

(C)4. 岩石圈是指？A 地壳
B 软流层以上的部分
C 地壳和上地幔
D 地壳和软流层
(B)5.下列现象与主要发生圈层对应不正确的是？
A 地震－－岩石圈
B 赤潮－－水圈和生物圈
C 台风－－大气圈和水圈
D 厄尔尼诺－－岩石圈
(D)同学们再见!第一章 行 星 地 球第四节 地球的圈层结构地球的内部圈层划分依据———地震波
当地震发生时，地下岩石受到强烈冲击，产生弹性震动并以波的形式向四周传播，这种弹性波叫地震波
地球的内部圈层的划分依据地震波共同点:都随着所通过物质的性质而变化图1.25 地震波的传播速度与地球内部圈层的划分划分界面———不连续面 波速发生突然变化的面叫做不连续面。 想一想：
在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？莫霍界面和古登堡界面下的物质状态可能是什么？ 说明了物质状态发生了变化；在莫霍界面下P、S波都能通过，物质状态可能是固态，在古登堡界面以下，S波消失，物质状态可能是液态。地壳由岩石组成的坚硬外壳。厚薄不一,大洋部分薄,大陆部分厚地幔上地幔上部存在一个软流层,这里可能为岩浆的主要发源地地核温度、压力和密度很大。莫霍面古登堡面332900温度、压力和密度很大上地幔上部存在一个软流层,这里可能为岩浆的主要源地由岩石组成的固体外壳。厚度不均,大洋部分薄,大陆部分厚地球内部圈层的深度及特征比较表思考：地壳=岩石圈 地壳和上地幔顶部（软流层以上）部分，由坚硬的岩石组成，合称为岩石圈。* 列表比较软流层在上地幔的上部，它处于熔融状态，这是由于软流层所在的深度温度和压力都特别的大，岩层就处在一种潜在的熔融态，就像是烧红的玻璃或是钢水，是固体而不是液体，又具有一定的可塑性，常常以岩浆的形式喷出地面，造成火山的爆发，一般认为，软流层可能是岩浆的主要发源地。思考、探究： 除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？ 地球的外部圈层外部圈层的相互关系包裹地球的气体层气体和悬浮物质，主要成分是氮和氧是地球生命生存的基础条件水
圈地球表层水体构成的连续但不规则的圈层海洋水、陆地水、大气水、生物水等水圈里的陆地水与人类关系最密切生
物
圈地球表层生物及其生存环境的总称生物及其生存环境生物圈与大气圈、水圈和是、岩石圈相互渗透、相互影响课 堂 小 结1.有关地震波的叙述正确的是？A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面 都明显减少
D . 从震源发生的地震波，纵波比 横波先到达地面随堂练习√2. 读地球四个圈层构成的示意图分析A、B、C分别代表什么圈层？3．莫霍界面是 A．地壳和地幔的界线　　　　　B．地幔和地核的界线 C．岩石圈和地幔的界线　　　　D．上地幔和下地幔的界线
4．有关岩石圈的叙述，正确的是 A．岩石圈属于地壳的一部分，是由岩石构成的 B．岩石圈属于上地幔的一部分 C．岩石圈与生物圈关系密切 D．岩石圈的上部是软流层 5．有关地球外部圈层的说法，正确的是 A．大气圈是由大气组成的简单的系统 B．水圈是一个连续不规则的圈层 C．生物圈包括大气圈的全部、水圈的全部 D．地球的外部圈层之间关系密切，但和地球的内部圈层
没有关系√√√　　地震波的传播速度与地球的内部圈层的划分　　（1）地震波：E________，F________。　　（2）不连续界面：A________，B________。　　（3）圈层；D________，C________。　　（4）地震波在经过B界面时传播速度有什么变化? 6．读图回答下列问题。横波 纵波 莫霍界面 古登堡界面地壳外核纵波的传播速度突然下降，横波完全消失
