1.2电生磁（第1课时）

课件31张PPT。第二节 电 生 磁如果不用磁体，小磁针是否受到磁场的作用而发生偏转呢？问题1? 在小磁针上方拉一根与小磁针平行的直导线2．断电后，又有什么现象？ 1．当直导线通电时，你看到什么现象？实验1:3.改变电流方向，观察有什么变化呢?★现象：

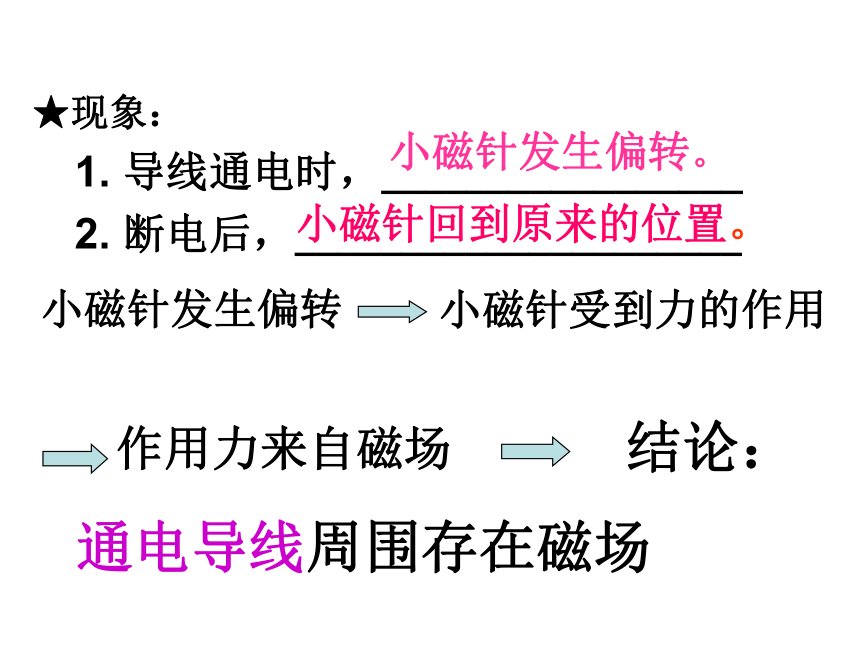

1. 导线通电时，_________________
2. 断电后，_____________________ 小磁针发生偏转
小磁针受到力的作用作用力来自磁场 通电导线周围存在磁场
小磁针发生偏转。小磁针回到原来的位置。 结论：

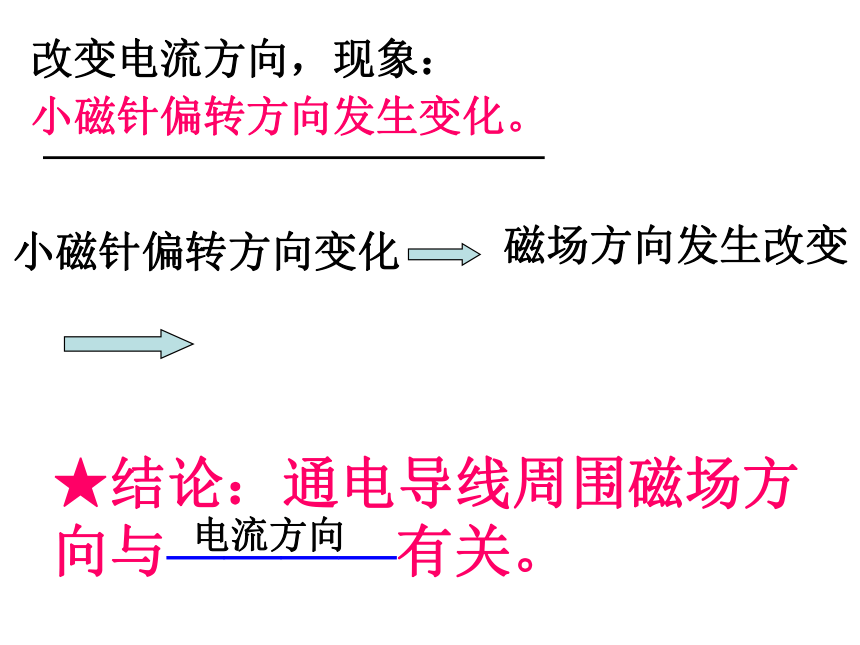

改变电流方向，现象：小磁针偏转方向发生变化。
小磁针偏转方向变化
磁场方向发生改变★结论：通电导线周围磁场方向与————有关。电流方向 1820年丹麦物理学家奥斯特用实验证明通电导体的周围存在着磁场，这是科学史上的重大发现，并且揭示了电与磁不是孤立而是紧密联系的，原来电能够生磁。

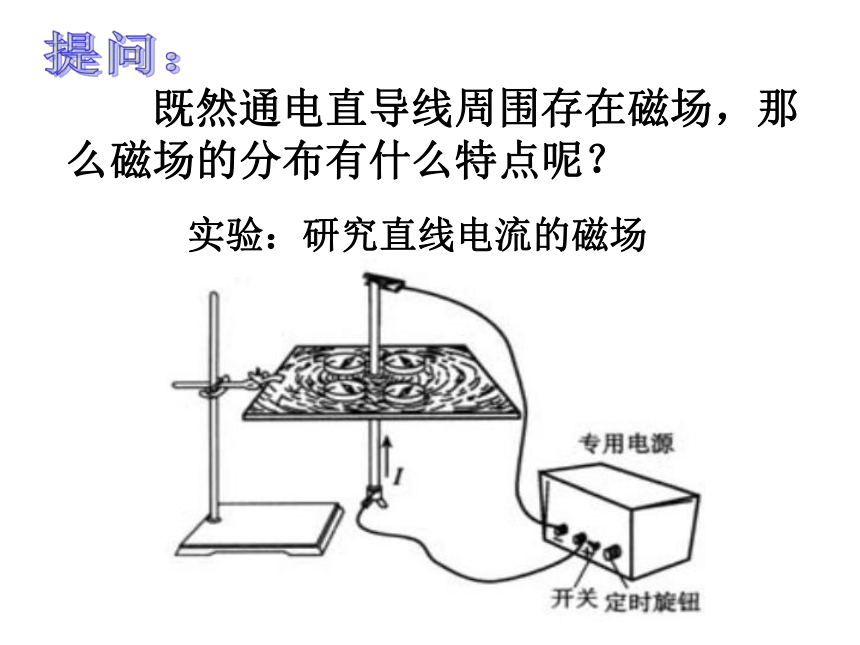

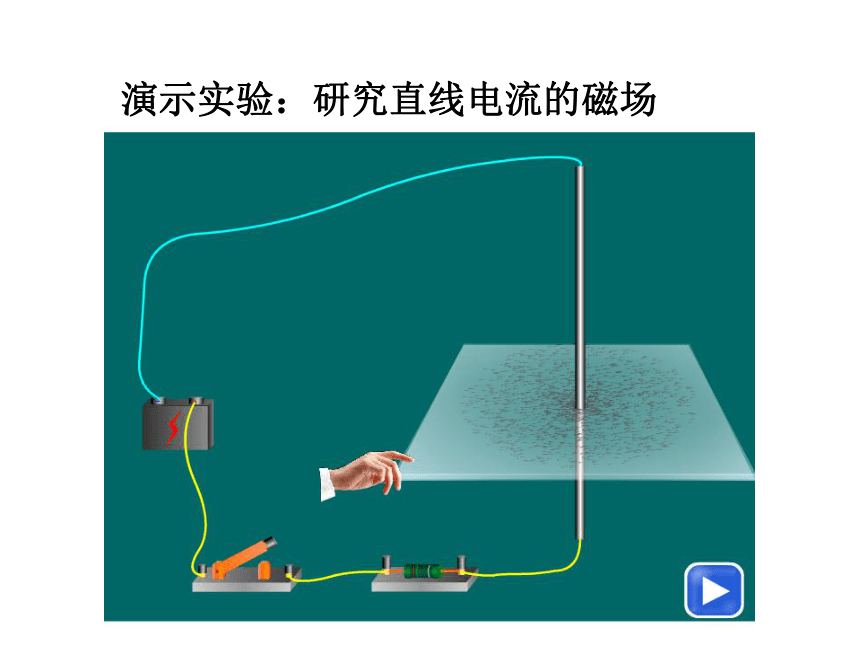

.实验：研究直线电流的磁场 既然通电直导线周围存在磁场，那么磁场的分布有什么特点呢？提问：演示实验：研究直线电流的磁场★结论：（直线电流磁场分布规律）

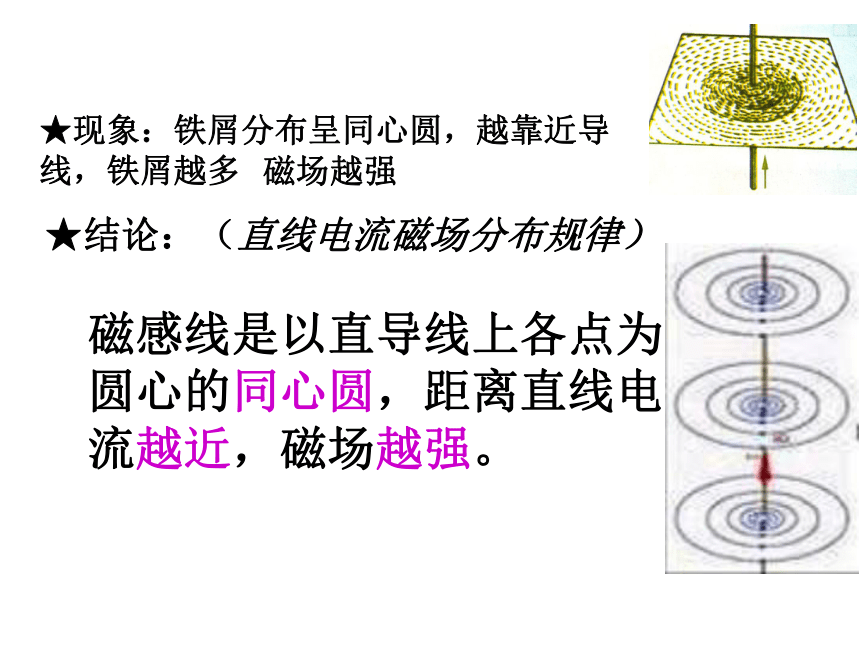

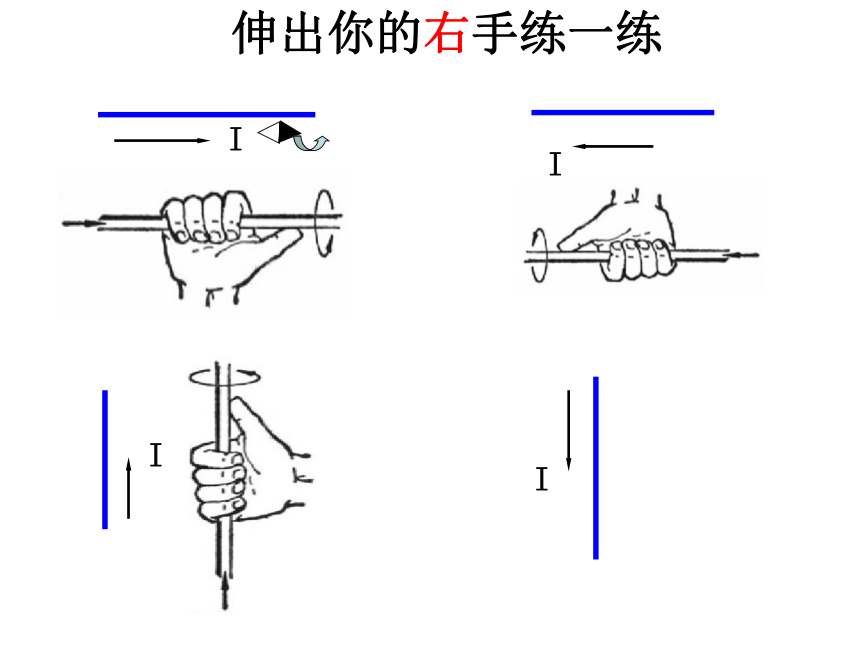

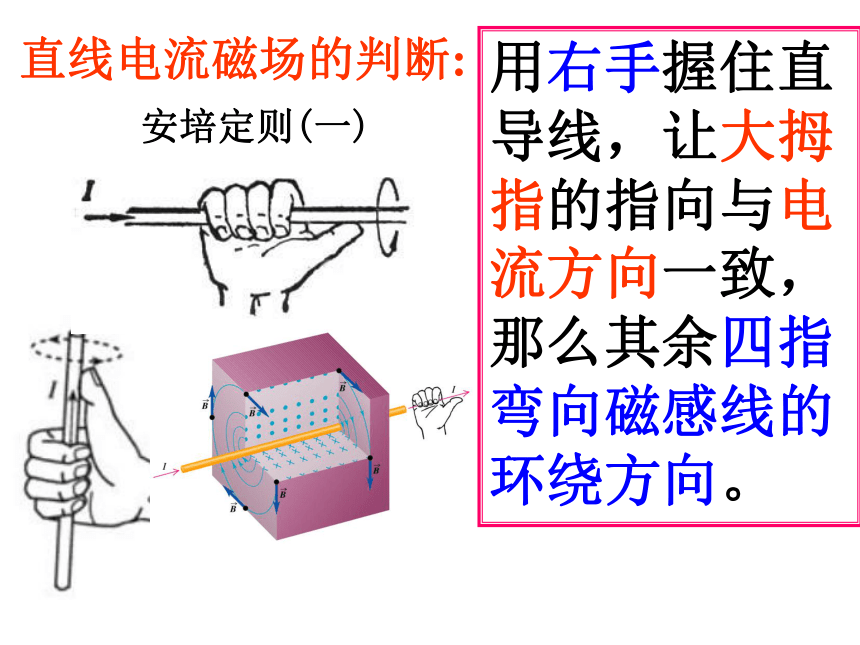

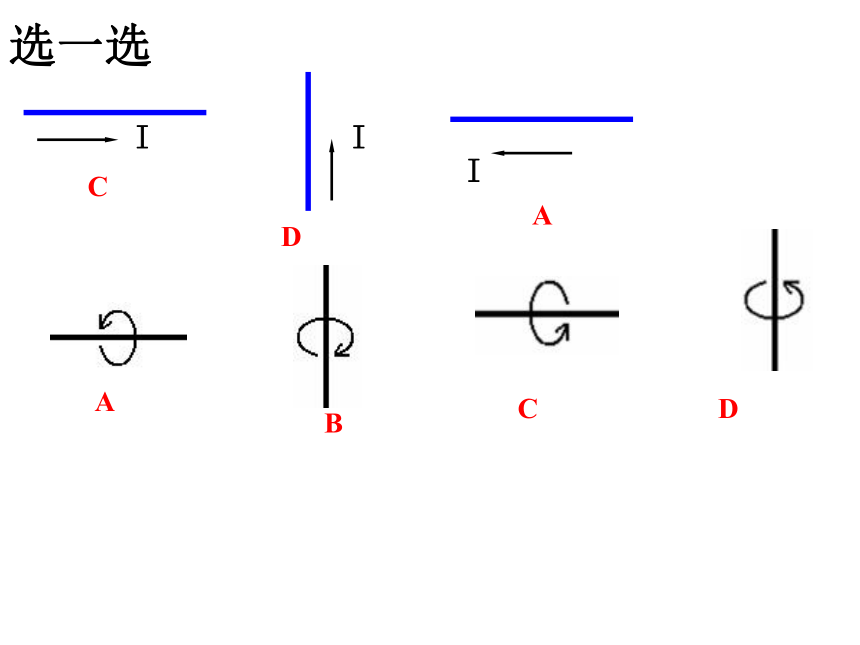

★现象：铁屑分布呈同心圆，越靠近导线，铁屑越多磁场越强磁感线是以直导线上各点为圆心的同心圆，距离直线电流越近，磁场越强。安培定则(一)用右手握住直导线，让大拇指的指向与电流方向一致，那么其余四指弯向磁感线的环绕方向。直线电流磁场的判断:伸出你的右手练一练选一选ABCACDD奥斯特实验说明：___________________。电流周围存在着磁场通电直导线的磁场方向与_________有关。电流方向直线电流磁场的分布规律是：
_____________________________。以导线上各点为圆心的同心圆小结：直线电流的磁场直线电流的磁场方向可由：
来判断。右手螺旋定则想一想：通电直导线能产生磁场，那么将长直导线绕成螺线管，通电后，它是否也能产生磁场呢？有什么方法可以验证你的想法？通过刚才的实验体验，我们能得出什么结论？结论：通电螺线管能产生磁场1、将导线绕成螺线管，通电后观察是否能吸引大头针。2、在螺线管中插入一枚铁棒，再观察吸引大头针的现象。能吸引大头针，但吸力不强。能吸引大量大头针，吸力较强。3、比较两次实验的结果，想一想这说明了什么问题？通电螺线管内部插入铁芯磁性增强（原因铁芯在磁场中被磁化成为一根磁铁） 观察铁屑的分布和小磁针的指向。在板上均匀撒满铁屑在螺线管两端各放一个小磁针，通电后观察小磁针的指向。轻轻敲板，观察铁屑的排列。改变电流方向再观察一次。实验:通电螺线管周围存在磁场，那么磁场是怎么分布的呢？演示实验:通电螺线管的磁场观察铁屑的分布和小磁针的指向．通电螺线管磁感线条形磁铁磁感线想一想：通电螺线管的磁场与我们所学的哪种磁体的磁场相似？通电螺线管周围的磁场与条形磁铁的磁场相似，改变了电流方向，螺线管的磁极也发生了变化。 通电螺线管相当于一个条形磁体，其磁极和电流方向的关系符合：安培定则（右手螺旋定则） 用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是通电螺线管的北极。通电螺线管磁场的判断:(二)通电螺线管的磁场通电螺线管能否产生磁场________。能条形磁体如何判断通电螺线管的磁场方向:
_______________。右手螺旋定则通电螺线管的磁场与___________相似。通电螺线管的磁场方向与_________有关。电流方向小结1.在下图中标出通电螺线管的N极和S极。NNNSNSSS练一练相斥C2.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）A.静止不动 B.互相吸引
C.互相排斥 D.一齐向左运动NN练一练3.根据小磁针静止时指针的指向，判断出电源的正负极。NS+ -练一练4.如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色） 。a练一练NSSN练一练1. 通电导体跟磁体一样，周围也存在着磁场。磁场方向跟电流方向有关。结论：今天学了什么？今天学了什么？条形磁铁磁场电流方向安培定则三. 安培定则 本课知识点小结一. 直线电流的磁场二. 通电螺线管的磁场
1. 通电导线周围存在磁场
2. 磁场方向和电流方向有关
3. 磁感线是以直导线为圆心的同心圆，距离直线 电流越近，磁场越强。
1. 通电螺线管周围存在磁场
2. 磁场和条形磁铁的磁场相似
3. 磁极方向和电流方向有关用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是通电螺线管的北极。
１．如图所示，某同学演示了奥斯特实验，请回答：（1）为了说明电流磁场与通断电之间的关系，应观察＿＿＿＿图与＿＿＿＿图，可以得出的结论是　　　 　 　（2）为了进一步说明电流磁场与电流方向之间的关系，应观察＿＿＿＿图与＿＿＿＿图，可以得出的结论是 　 　　　　　　　　　 。例题分析：乙甲通电直导线周围存在磁场甲丙通电直导线周围磁场方向与电流方向有关3．如图所示，当闭合开关S后，若通电螺线管Q端附近小磁f针的N极转向Q端，则 （　　　）
A．通电螺线管Q端为N极，电源ａ端为正极
B．通电螺线管Q端为N极，电源ａ端为负极
Ｃ．通电螺线管Q端为S极，电源ａ端为正极
D。通电螺线管Q端为S极，电源ａ端为负极c相斥C5、下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将（ ）A.静止不动 B.互相吸引
C.互相排斥 D.一齐向左运动NN练一练 谢谢大家
