4.3简单物体的三视图(1）

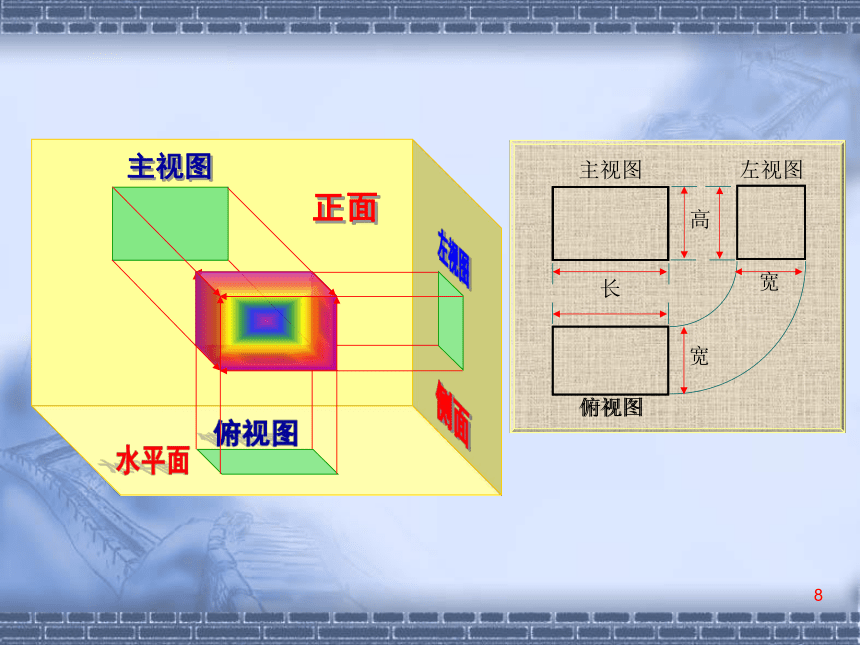

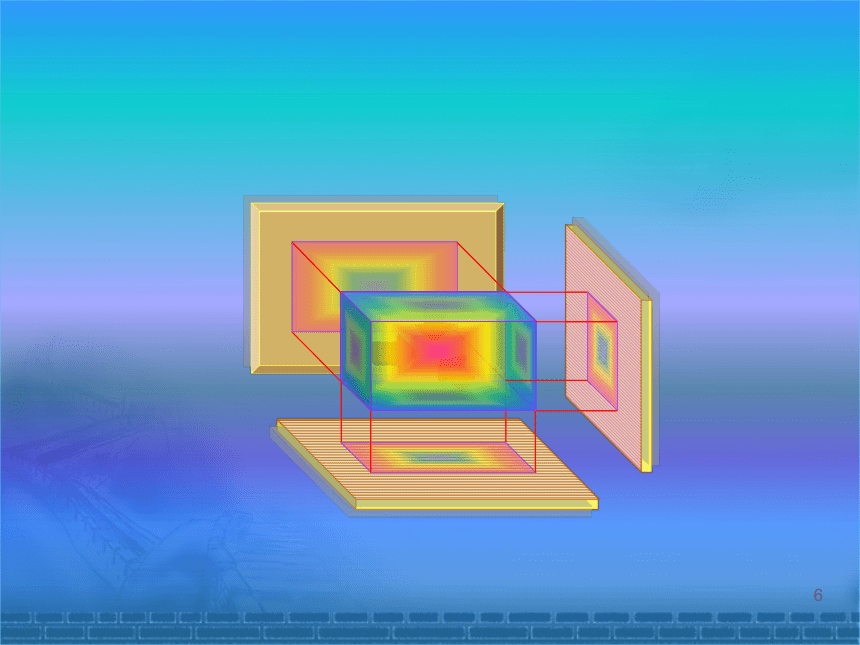

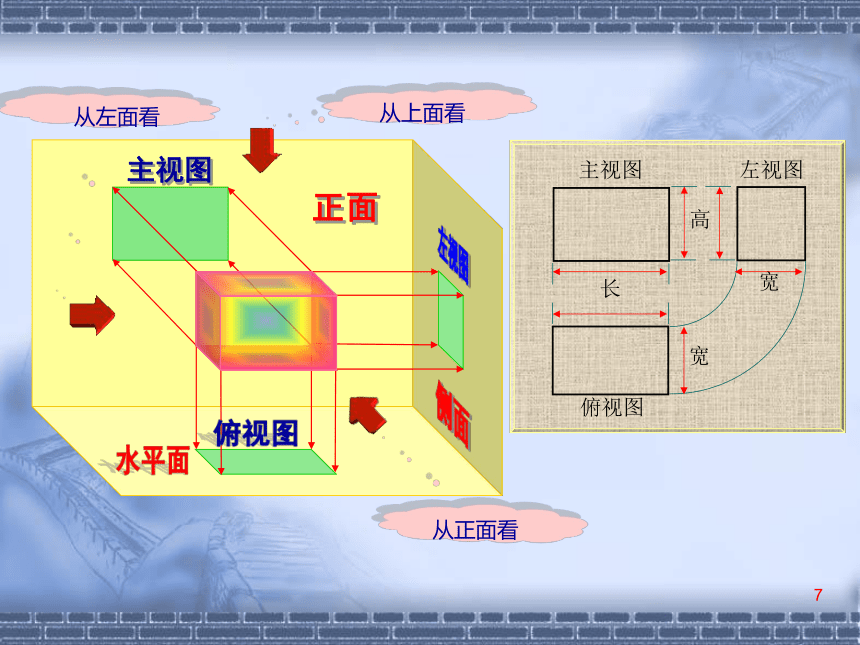

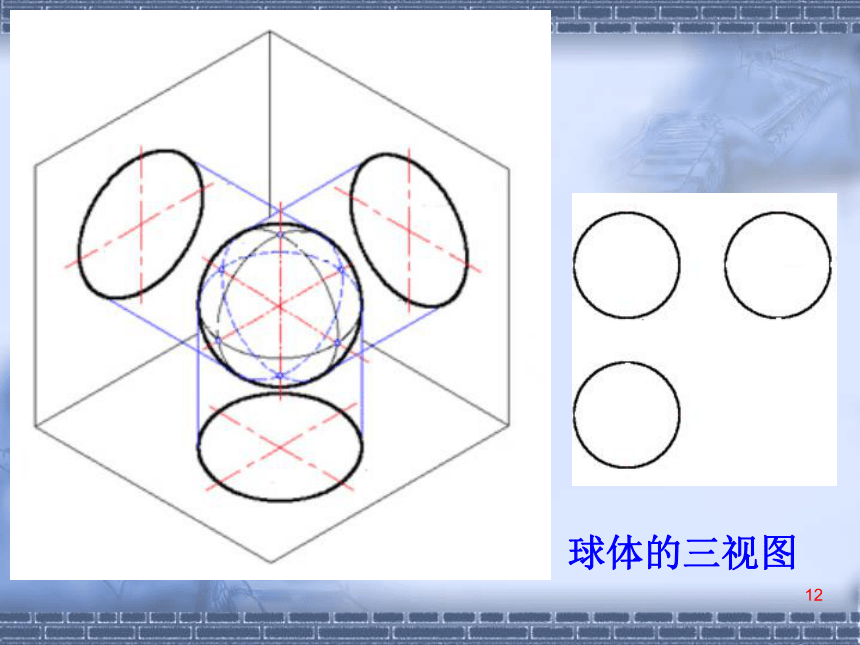

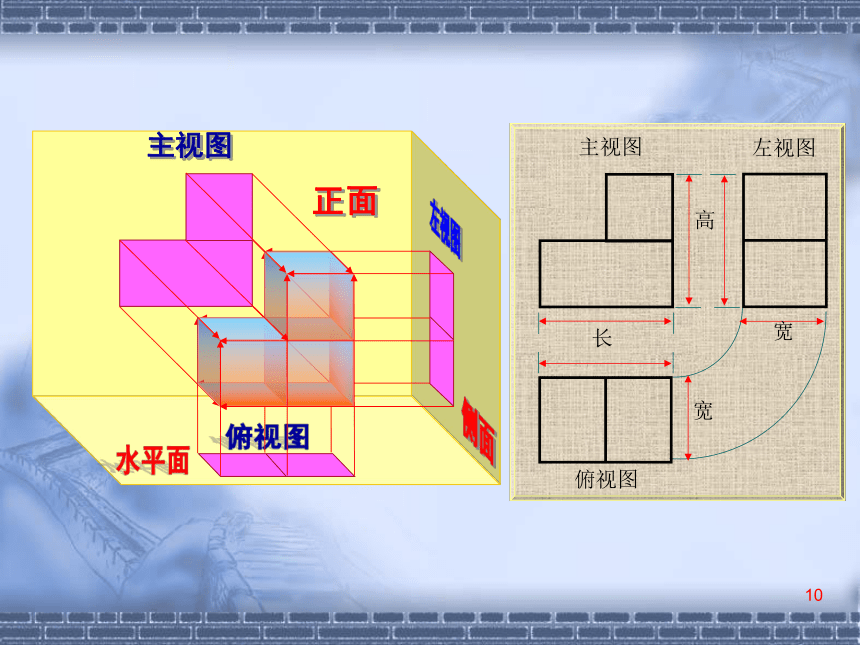

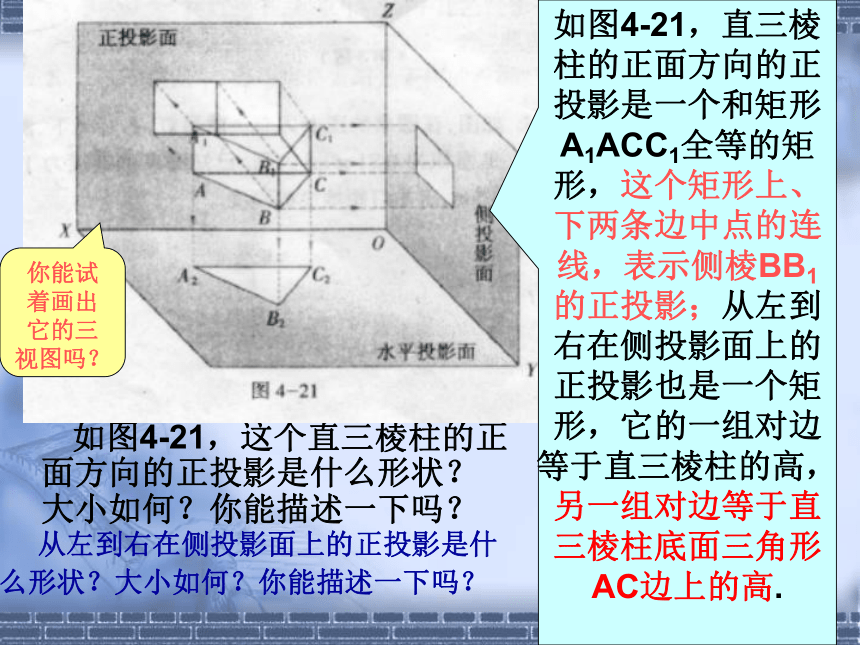

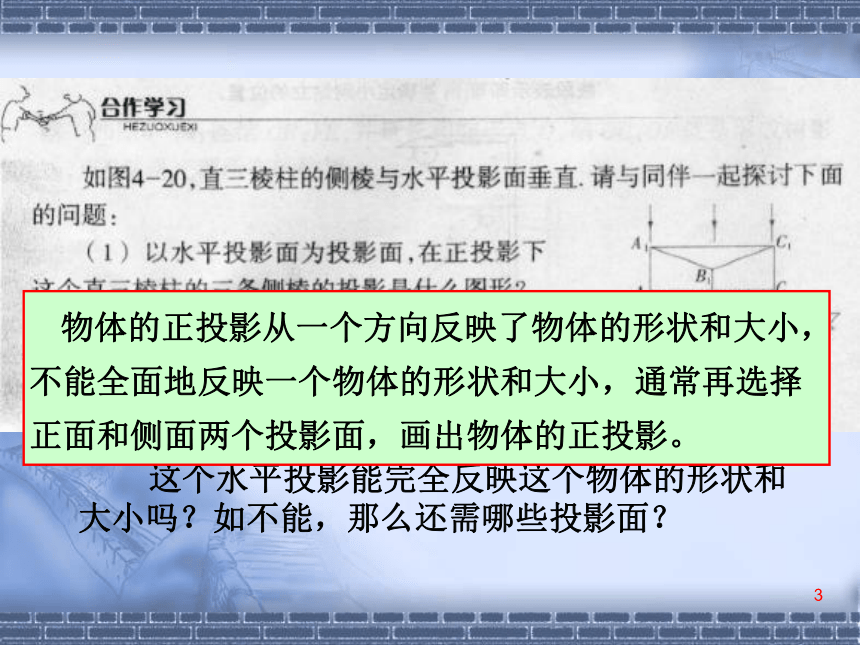

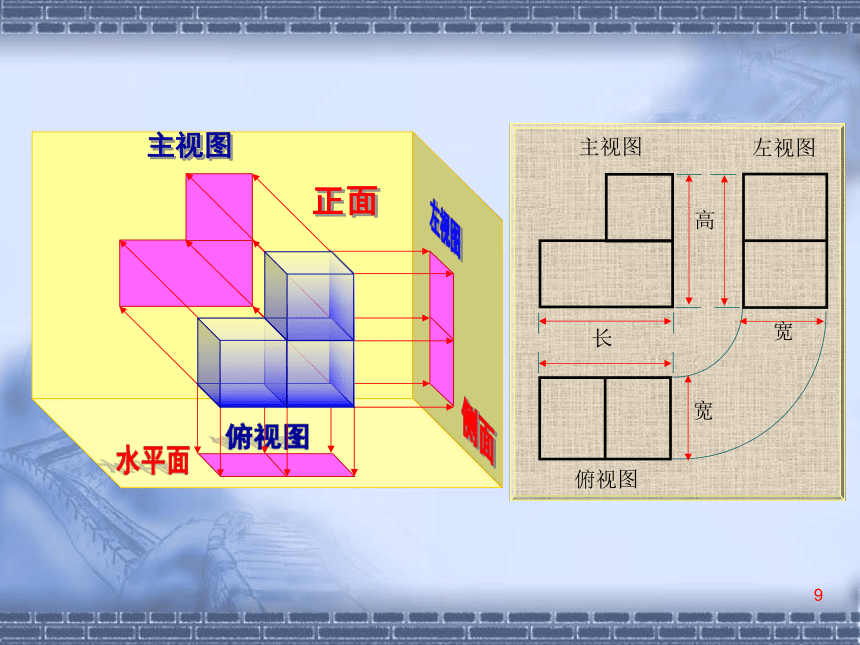

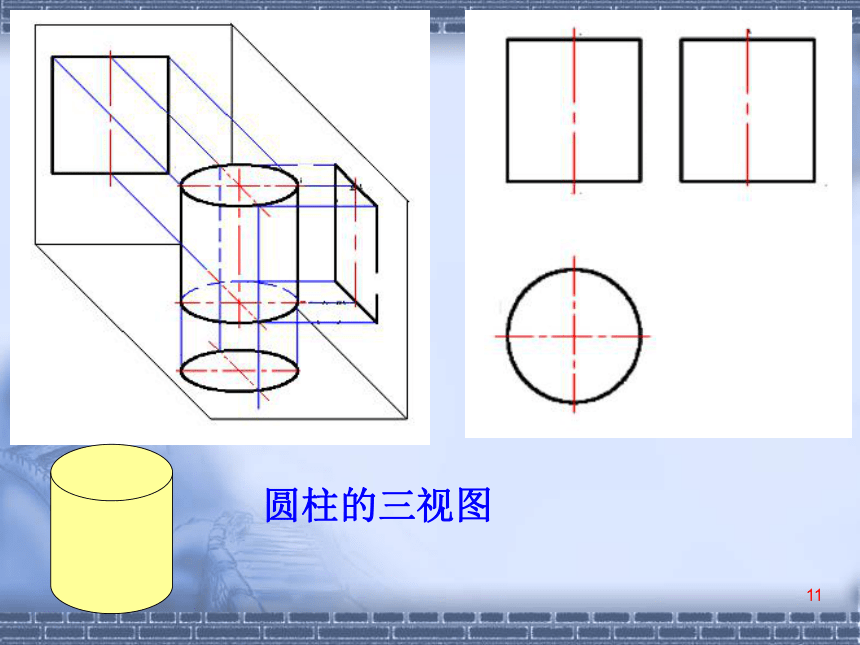

课件31张PPT。4.3简单物体的三视图（1）5 如图所示的蒙古包的上部是圆锥，下部是圆柱体，你能画出它的三视图吗？三视图与投影有什么关系？1 这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？ 物体的正投影从一个方向反映了物体的形状和大小，不能全面地反映一个物体的形状和大小，通常再选择正面和侧面两个投影面，画出物体的正投影。1 从左到右在侧投影面上的正投影是什么形状？大小如何？你能描述一下吗？ 如图4-21，这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？你能试着画出它的三视图吗？如图4-21，直三棱柱的正面方向的正投影是一个和矩形A1ACC1全等的矩形，这个矩形上、下两条边中点的连线，表示侧棱BB1的正投影；从左到右在侧投影面上的正投影也是一个矩形，它的一组对边等于直三棱柱的高，另一组对边等于直三棱柱底面三角形AC边上的高.1分别转动水平和侧面的两个投影面，使三个正投影处于同一平面(如图4-22)，就是我们所熟悉的三视图.通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图11主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图1主视图主视图俯视图左视图正面左视图侧面水平面俯视图俯视图1主视图主视图左视图正面左视图侧面水平面俯视图俯视图1主视图主视图左视图正面左视图侧面水平面俯视图俯视图1圆柱的三视图1球体的三视图1圆锥的三视图1三视图的形成 把主视图、俯视图、左视图摊平在一个平面上，则就是三视图。左视图1三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐长对正，高平齐，宽相等！1例1 一个圆锥如图4-23，底面直径为8㎝，高6㎝，画出它的三视图(比例为1：4)1分析：这个圆锥在正面的正投影是一个底边长为8㎝，高6㎝的等腰三角形；在水平面上的正投影是直径为8㎝的圆；在侧面上的正投影与正面上的正投影相同.解：按1：4的比例，画出三视图如图4-24课内练习1、211练习1、画下例几何体的三视图1 正投影面上的正投影就是主视图 侧投影面上的正投影就是左视图 水平投影上的正投影就是俯视图1、在平行投影中，如果投影线垂直于投影面，那么这种投影就称为正投影。2、物体的三视图实际上是物体在三个不同方向的正投影
3、三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图长对正----高平齐----宽相等----111111P123 21P 123 2 画出图中的几何体的三视图：1例2、画下例几何体的三视图延伸拓展11、画出下列几何体的三视图练一练11练习2、画下例几何体的三视图延伸拓展1
