电与磁专题

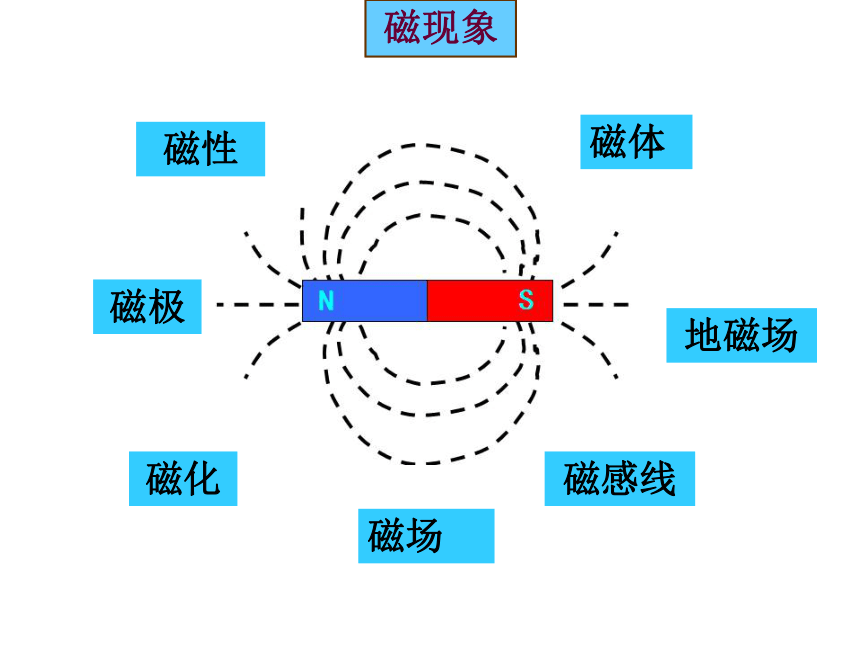

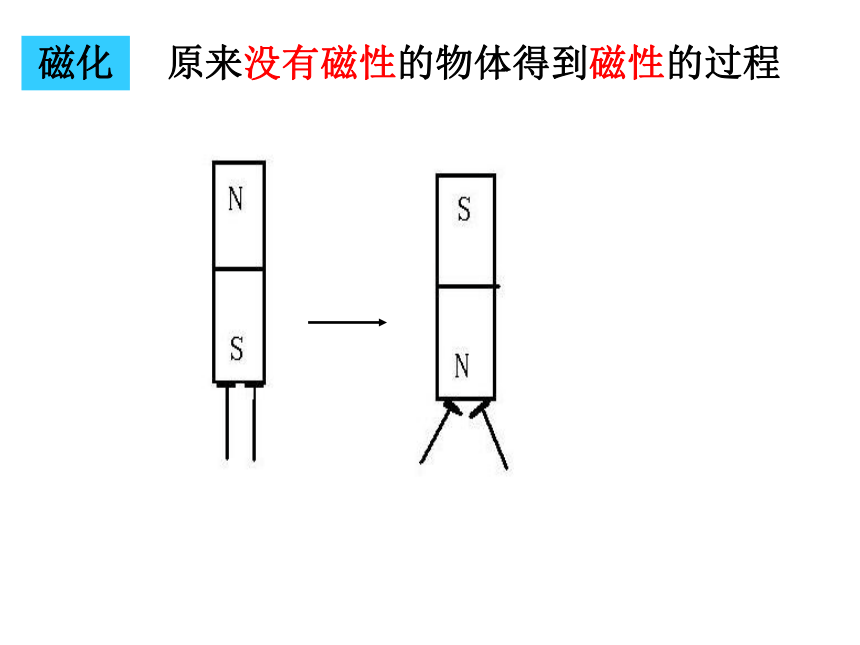

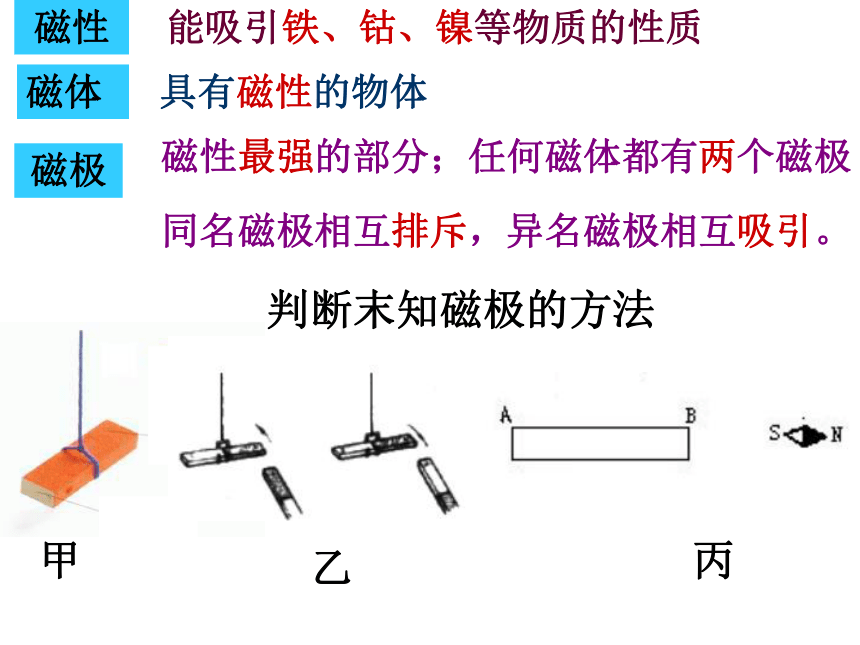

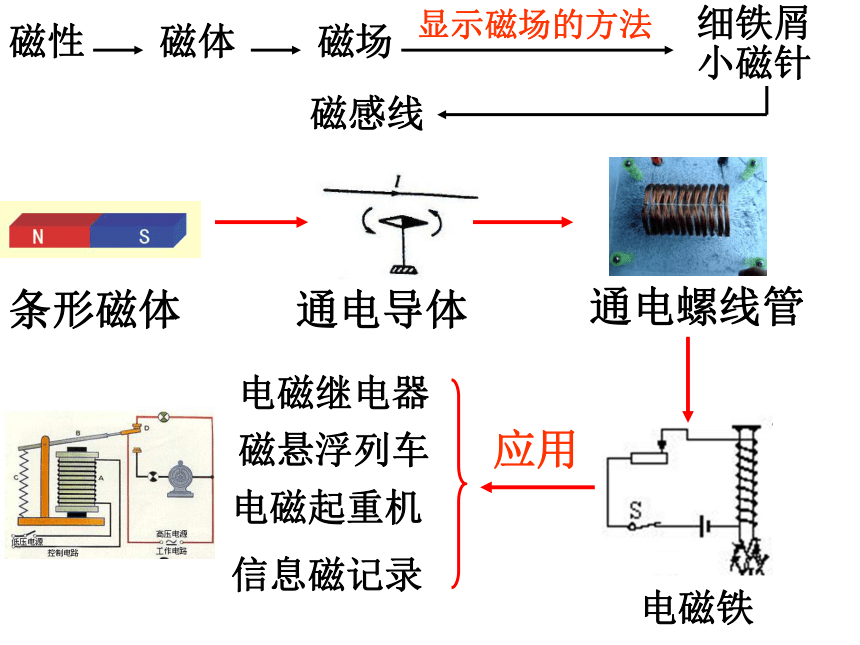

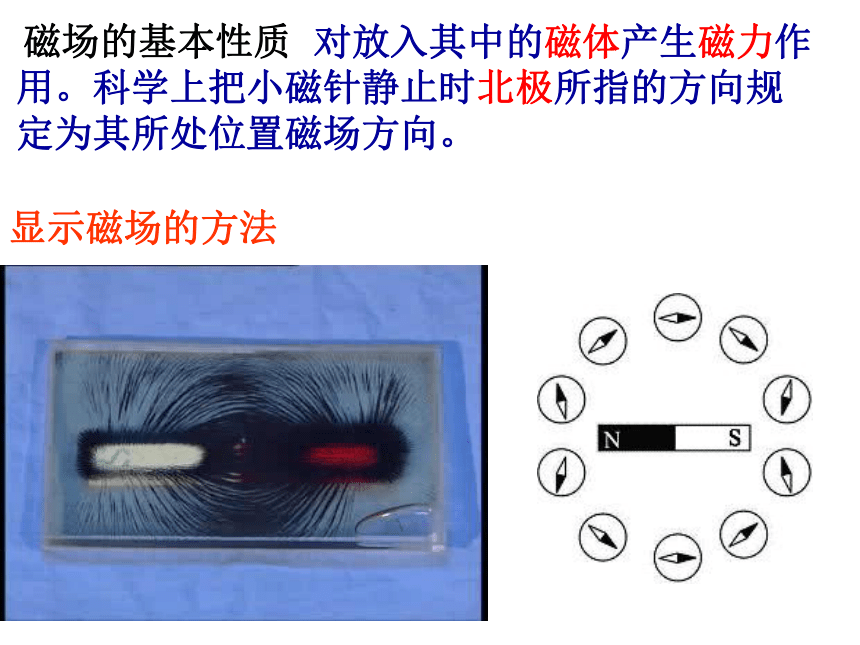

课件16张PPT。棋子为什么不会掉下来？摩擦力＝重力铁片为什么不会掉下来？吸引力＝重力专题1 电与磁条形磁体磁性磁体磁场显示磁场的方法磁感线小磁针细铁屑通电导体通电螺线管电磁铁磁现象磁性磁体磁化磁场磁感线地磁场磁极能吸引铁、钴、镍等物质的性质磁性磁体具有磁性的物体磁性最强的部分；任何磁体都有两个磁极同名磁极相互排斥，异名磁极相互吸引。磁极判断末知磁极的方法乙丙磁化原来没有磁性的物体得到磁性的过程磁场的基本性质 对放入其中的磁体产生磁力作用。科学上把小磁针静止时北极所指的方向规定为其所处位置磁场方向。显示磁场的方法磁感线 为方便形象描述磁场而假想的曲线。磁感线上的箭头表示磁场方向；在磁体外部，磁感线总从北极出来，回到南极。磁场是客观真实存在的，而磁感线不是客观真实存在的曲线。SN沈括：存在磁偏角地磁场奥斯特：通电导体周围存在磁场通电：断电：小磁针转动小磁针转回原位显示场的方法现

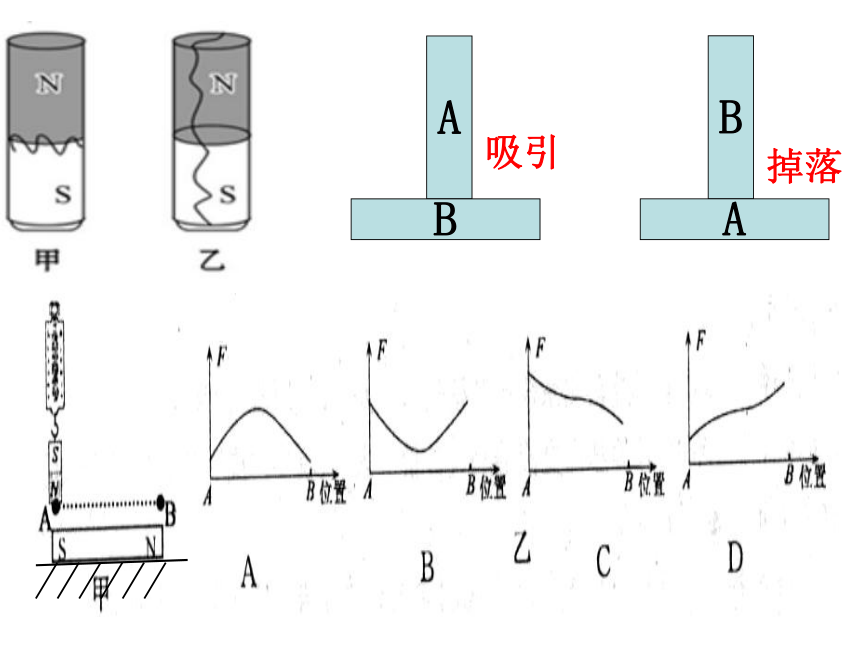

象电流的方向电流的大小 丙1、如何让细铁屑分布更均匀2、用什么方法判断磁极通
电
螺
线
管影响电磁铁
磁性强弱的因素电流的大小线圈的匝数例1.如图所示，闭合开关，将滑动变阻器的滑片向左移动时，弹簧测力计的示数变大。则下列分析正确的是（ ）
A.电磁铁的上端为S极
B.抽去铁芯，弹簧测力计的示数增大
C.电源左端为“+”极
D.断开开关，弹簧测力计示数为零例2、标出电源的正、负极 工作原理1、先控制电路，再工作电路；
2、控制电路开关（类似开关）→电磁铁→衔铁
→工作电路中的具体支路电磁继电器：利用电磁铁来控制电路的一种自动开关低电压、弱电流高电压、强电流控 制1、先控制电路：串联2、再工作电路：衔铁与电源（相当于单刀双
掷开关），另两个支路并联后与电源磁悬浮列车
