第1章 电与磁 复习( 课件）

课件88张PPT。复习电和磁磁体磁性：磁体：

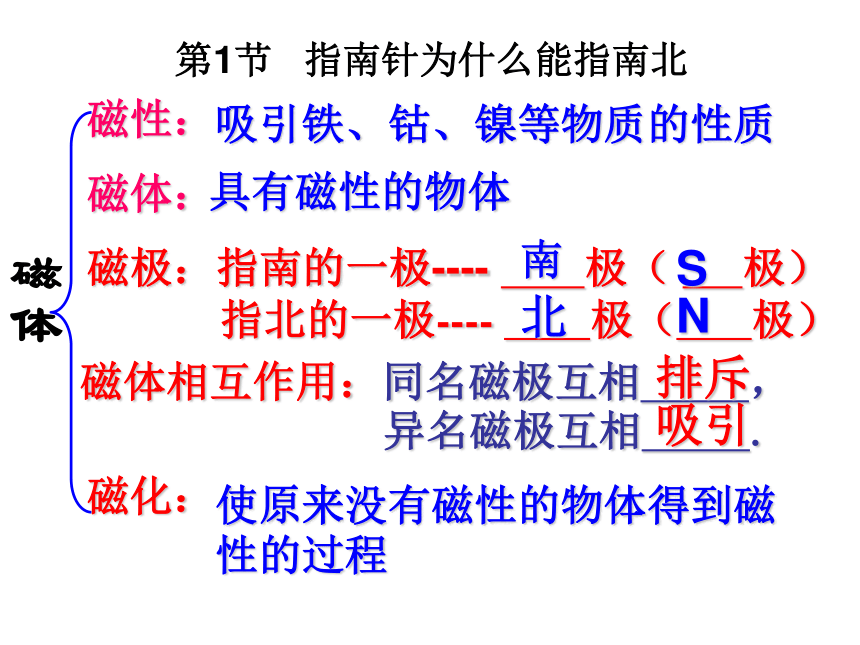

磁极：指南的一极---- 极（ 极）
指北的一极---- 极（ 极）

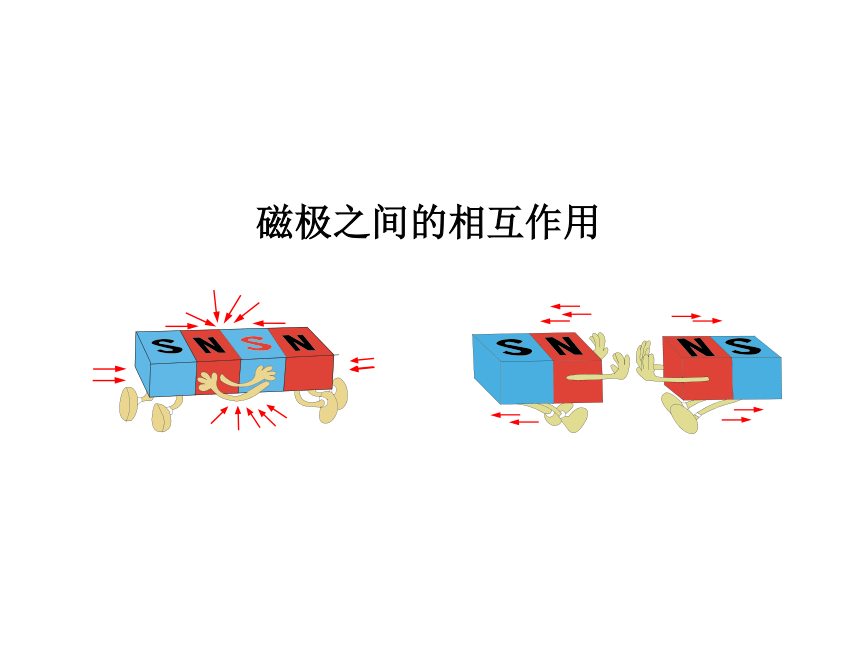

磁体相互作用：同名磁极互相 ，
异名磁极互相 .磁化：吸引铁、钴、镍等物质的性质具有磁性的物体

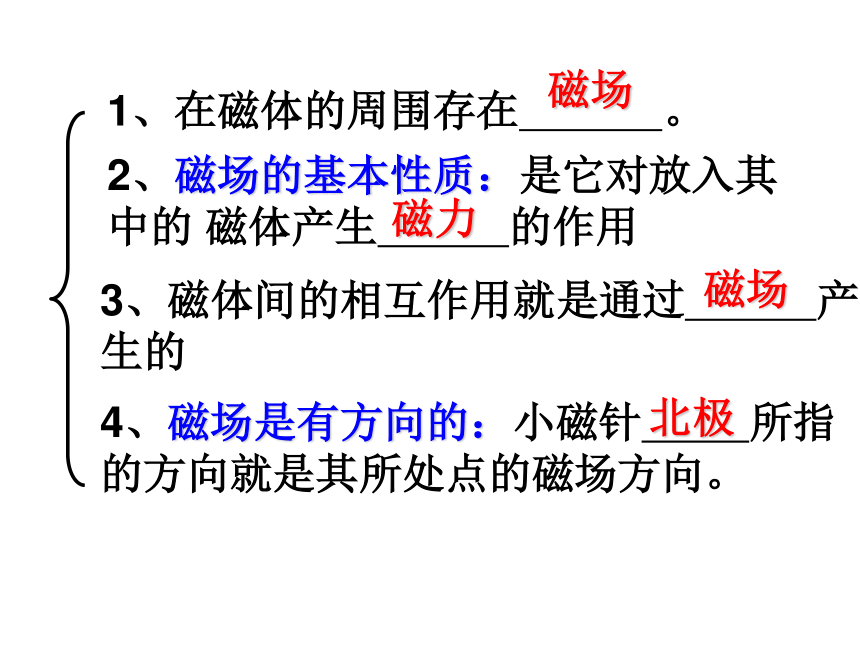

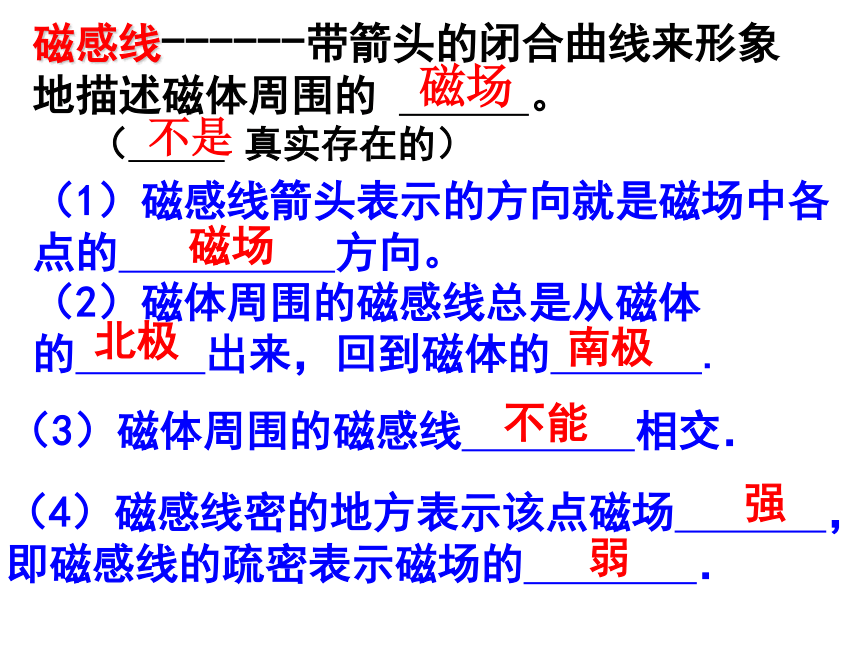

南S北N排斥吸引使原来没有磁性的物体得到磁性的过程第1节 指南针为什么能指南北1、在磁体的周围存在 。2、磁场的基本性质：是它对放入其中的 磁体产生 的作用3、磁体间的相互作用就是通过 产生的4、磁场是有方向的：小磁针 所指 的方向就是其所处点的磁场方向。磁场磁力磁场北极磁极之间的相互作用 磁感线------带箭头的闭合曲线来形象地描述磁体周围的 。
（ 真实存在的）（1）磁感线箭头表示的方向就是磁场中各点的 方向。（2）磁体周围的磁感线总是从磁体

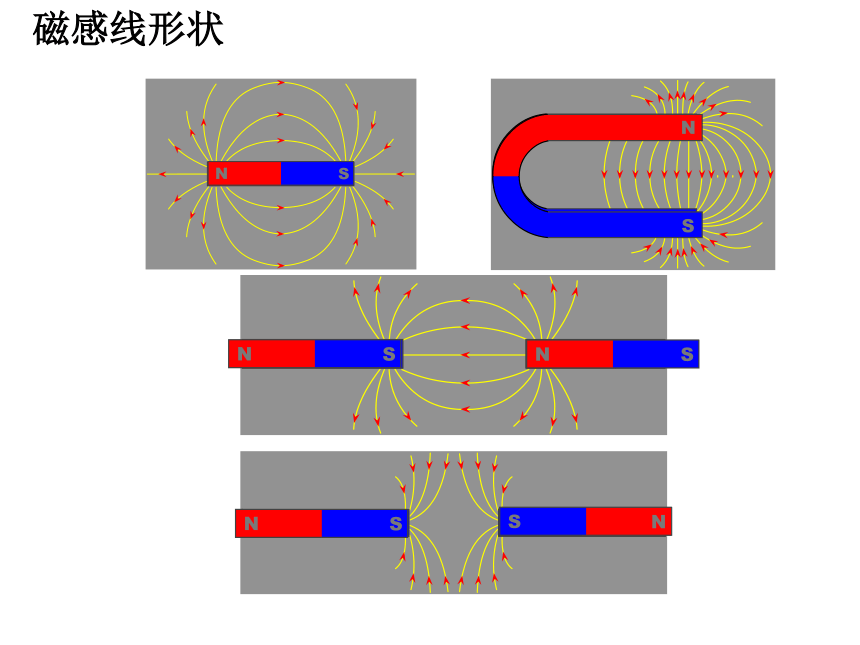

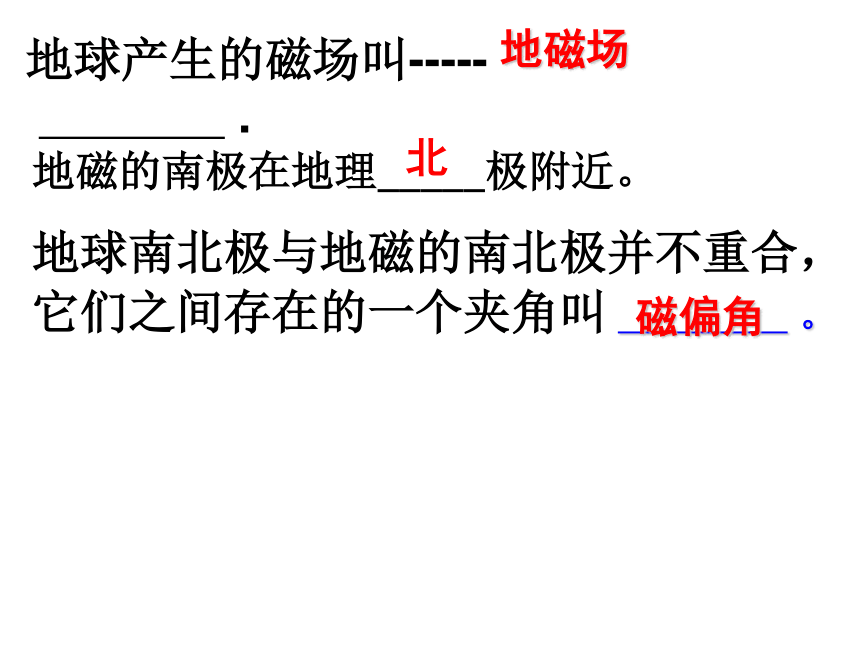

的 出来，回到磁体的 . （3）磁体周围的磁感线 相交．（4）磁感线密的地方表示该点磁场 ，即磁感线的疏密表示磁场的 ．磁场不是磁场北极南极不能强弱磁感线形状地球产生的磁场叫----- .地磁的南极在地理_____极附近。 北地球南北极与地磁的南北极并不重合，
它们之间存在的一个夹角叫 。地磁场磁偏角1.手拿两条钢棒相互靠近，发现它们

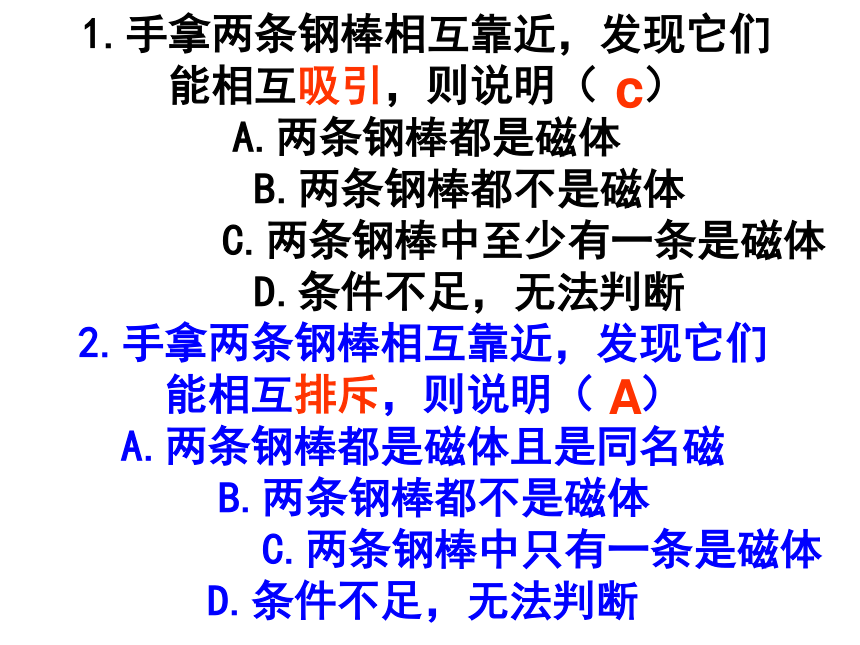

能相互吸引，则说明（ ）
A.两条钢棒都是磁体
B.两条钢棒都不是磁体
C.两条钢棒中至少有一条是磁体
D.条件不足，无法判断c2.手拿两条钢棒相互靠近，发现它们
能相互排斥，则说明（ ）
A.两条钢棒都是磁体且是同名磁
B.两条钢棒都不是磁体
C.两条钢棒中只有一条是磁体

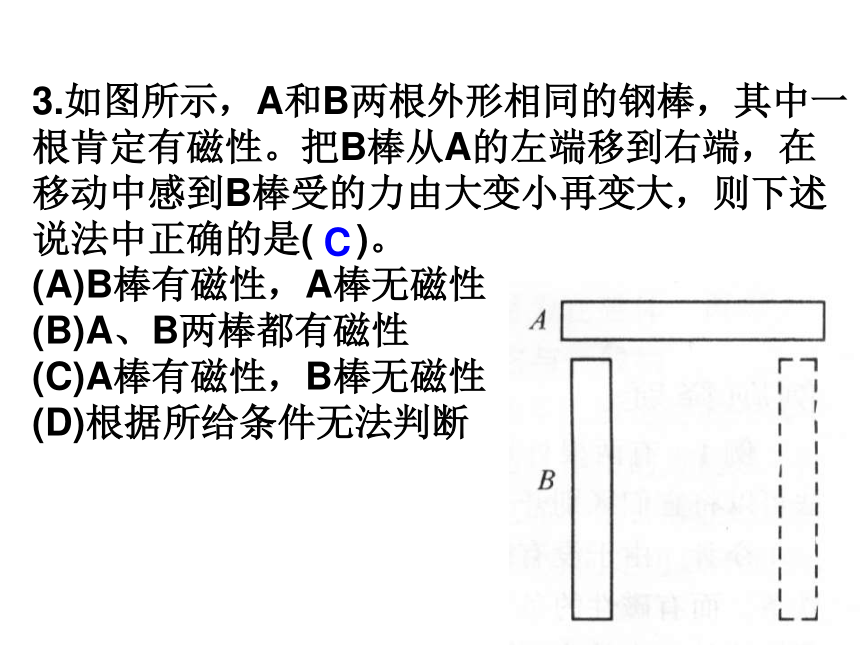

D.条件不足，无法判断A3.如图所示，A和B两根外形相同的钢棒，其中一根肯定有磁性。把B棒从A的左端移到右端，在移动中感到B棒受的力由大变小再变大，则下述说法中正确的是( )。
(A)B棒有磁性，A棒无磁性
(B)A、B两棒都有磁性
(C)A棒有磁性，B棒无磁性

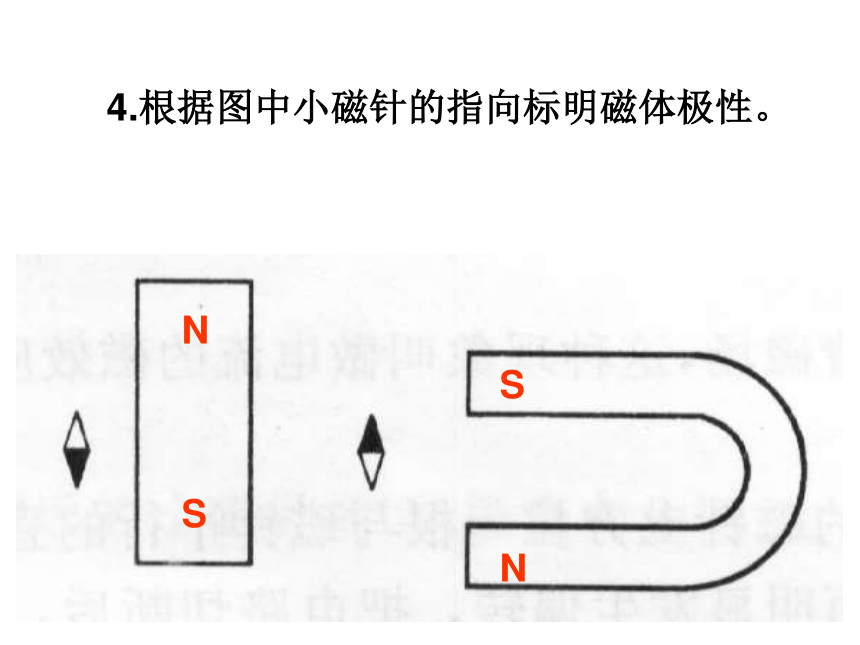

(D)根据所给条件无法判断 C4.根据图中小磁针的指向标明磁体极性。 N
SS

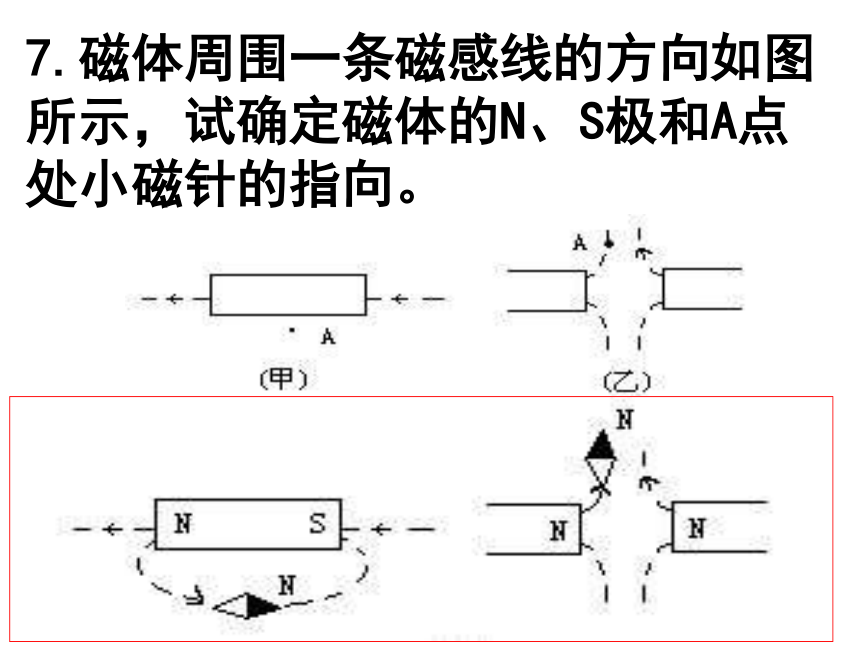

N7.磁体周围一条磁感线的方向如图所示，试确定磁体的N、S极和A点处小磁针的指向。8.如图所示，弹簧秤下挂一铁球，将弹簧秤自左向右逐渐移动时，弹簧秤的示数 [ ]
　　A．不变。
B．逐渐减少。
　　C．先减小再增大。
D．先增大再减小。C9.有两枚大头针针尖的一端吸在条形磁铁的N极一端,则这两枚大头针静止时的大致位置可能是:A10.探险队员在地球北极时,手中的指南针N极指向 .斜向下SN地球北极 奥斯特 电流磁效应规律：通电导线周围存在磁场；
　　　　磁场方向与电流方向有关。
　　　　第2节 电生磁通电直导线周围的磁场　　直线电流周围的磁感线是一些以导线上各点为圆心的同心圆，这些同心圆都在与导线垂直的平面内。2.通电螺线管周围也存在＿＿，
磁场的磁感线分布跟＿＿＿＿＿的磁场很相似，磁场的方向与＿＿＿方向和导线的＿＿＿方向有关。 磁场条形磁铁电流缠绕安培定则可以判断通电螺
线管的两端 与螺线
管中 的关系，
判断方法如图。 极性电流方向3．通电螺线管周围也存在＿＿，磁场的磁感线分布跟＿＿＿＿的磁场很相似，磁场的方向与＿＿方向和导线的＿＿＿方向有关。 磁场条形磁铁电流缠绕NS SN你会了吗？NSNSNSSNNS如图所示，开关S接通后，两个通电螺线管将 （ ）
A．相吸
B．相斥
C．先相吸、后相斥
D．先相斥、后相吸．A4.标出如图所示各图中通电螺线管的正确绕线法，并标出N、S极．5.如图所示螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将（?? ）
A．不动
B．向外转90°
C．向里转90°
D．旋转180°A6.如图所示，当电键S闭合后，小磁针的N，S极按箭头方向转动到与螺线管轴线方向一致时静止不动，试判断电源的正、负极。
7.如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动，当开关S闭合时，两个线圈将会（ ）
A. 向左右分开一些；
B. 向中间靠近一些；
C. 甲不动，乙向甲靠近；
D. 乙不动，甲向乙靠近。甲乙B 电磁铁1.定义：2.构造：电磁铁是一个带有铁芯的螺线管.电磁铁的应用：电铃电磁选矿机电磁起重机电磁继电器实验结论 电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____.有越强越多越强大消失电磁铁的优点电磁铁的极性变换电流的通断 改变电流大小改变电流方向电磁铁磁性有无电磁铁磁性强弱2、如右图所示，弹簧下吊一条形磁铁，上端是S极，下面是一个带铁芯的通电螺线管，当滑片向右移动或者抽出铁芯，则分别使弹簧的长度( )。
A、伸长，伸长
B．缩短，缩短
C、伸长，缩短
D．缩短，伸长 D电磁继电器是利用 控制的 。　特点：用 电压、 电流来控制 电压、 电流。电磁铁开关低弱高强第3节 电磁铁的应用 温控开关abc红绿开关闭合时，红灯亮；
开关断开时，绿灯亮。开关闭合时，红灯亮；
开关断开时，绿灯亮。4.如图是一种防汛报警器的原理图。K是触点开关，B是个漏斗形的竹片圆筒，里面有浮子A．试说明这种报警器工作原理。 1实验1:现象：开关合上，通电导体AB发生运动 通电直导线在磁场里受力的作用，导体的运动方向跟
电流方向和磁场方向有关。 小结： 第4节 电动机 实验2（图甲）１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。1．通电线圈在磁场中受力转动，
在 时静止。
2．通电导体在磁场中运动消了 ，得到了 。平衡位置电能机械能直流电动机 结构定子（磁体）转子（线圈）换向器（使线圈的电流方向发生改变，让线圈持续转动下去）电刷 上述实验中,通电线圈能否一直转动下去,若要使它一直转动下去,你设想可采用哪些方法?问题3、电动机原理： 。
4、直流电动机的组成模型由 、 、
和 组成；
实际的电动机由 和 两个基本部分组成
5、换向器的结构：由 构成
作用：每当线圈稍转过 时，自动改变线圈中 .
6、能量转化：电动机工作时把 转化
为 。 通电线圈在磁场里受力而转动磁体线圈电刷转子定子两个半环平衡位置电流的方向电能机械能
3.改变直流电动机的转向有两种方法：
一是改变＿＿＿＿＿＿＿；
二是改变＿＿＿＿＿＿＿＿。

要想使电动机转速加快，
可采取＿＿＿＿＿＿。电流方向磁场方向增大电流1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来
C. AB沿磁场方向运动 D. AB沿电流方向运动 B2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变C3、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ????
电流的作用
C. 磁场的作用 ????
D. 换向器的作用
D4.直流电动机工作时，线圈经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零
D.线圈受力不平衡，速度不为零B5.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢B6.某通电直导体在磁场中受力作用的情况如下图所示，则在A、B、C、D四图中通电直导体在磁场中受力作用的方向跟它相同的是( )C7.当闭合开关后，若导体AB向左运动
（1）如果仅将两磁极对调位置，导线AB将向 运动
（2）如果磁极位置不变仅改变AB中的电流方向，导线AB将向 运动
（3）如果同时对调磁极位置和改变电流方向，导线AB将向 运动右右左法拉第发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。电磁感应：如果电路不闭合，导体作切割磁感线运动时，导体______
但导体两端______________ 闭合电路的一部分导体在磁场里
导体中就会产生电流，这种现象叫电磁感应。 做切割磁感线运动 不会产生产生感应电压感应电流2.感应电流的方向：
跟＿＿方向和导体＿＿＿＿＿方向有关。 1.产生感应电流的条件是：
（1）＿＿＿＿＿＿＿＿
（2）＿＿＿＿＿＿＿＿
（3）＿＿＿＿＿＿＿＿
（4）＿＿＿＿＿＿＿＿。
如果电路不闭合，则导线中没有感应电流产生，但能产生＿＿＿＿。 闭合电路一部分导体在磁场中做切割磁感线运动感应电压磁场运动3.电磁感应现象中， 转化为 。机械能电能第5节 磁生电ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB发电机的构造和作用．如图3—72中各装置图，属于交流发电机的是 ( )
B练习1、如图所示的电机模型中，属于交流发电机和直流电动机的分别是（ ）
A. （b）图和（a）图
B. （c）图和（d）图
C. （b）图和（d）图
D. （c）图和（a）图 B3.如图是研究感应电流的方向与哪些因素有关的实验示意图，
比较甲、乙两图可以得出感应电流方向
与______ 有关的结论；
比较甲、丙两图可以得出感生电流方向
与______ 有关的结论。导体运动方向磁场方向4．某同学探究“什么情况下磁可以生电”的实验装置如图。ab是一根直铜丝，通过导线接在量程为3A电流表的两接线柱上，电流表指针指零。当把ab迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是( )
A．感应电流太小，无法使指针明显偏转
B．铜丝太细，换用铜棒便能使指针明显偏转
C．应把ab改为向左运动　　　　　
D．应把ab改为上下运动A发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗_____而输出_______;
发电机是消耗________而输出_____;3、电动机：利用_____________________的原理
发电机:利用_________原理
可分为交流发电机和直流发电机两类。 交流发电机与直流电动机的区别？电能机械能机械能电能通电线圈在磁场里转动电磁感应3.关于甲、乙两图正确的说法是（ ）
A、图甲是研究电磁感应现象的装置
B、图乙研究的现象中可以将电能转
化为机械能
C、利用图甲可以制成电动机
D、利用图乙可以制成发电机CD（1）图A表示__________________＿＿＿＿＿＿
　图B表示＿＿＿＿＿＿（2）电磁感应现象是＿＿＿能转化＿＿＿＿
　　发电机是＿＿＿＿转化＿＿＿＿＿（3）图B（a）表示＿＿＿＿＿＿＿　　
图B（b）表示＿＿＿＿＿＿＿＿产生感应电流不产生感应电流机械电能机械能电能电磁感应现象通电导体在磁场里要受到力的作用A(a)(b)B电与磁的联系可以由以下三个实验来证实，如图甲、乙、丙所示。
?
?
?
（1）图甲所示实验证实了：______________
（2）图乙所示实验证实了: _____________
（3）图丙所示实验证实了: _____________
电流的周围存在磁场通电导体在磁场中受到力的作用电磁感应现象5.图中a表示垂直于纸面的一根导体，并且是闭合电路的一部分，它在磁场中如图中箭头所示的方向运动时，不会产生感应电流的是：（ ）
B7.图中，“○”表示闭合电路的一部分导体在磁场中的横截面，箭头表示导体的运动方向．在下列四幅图中，导体中能产生感应电流的是 (　　)
ND8.关于交流发电机中的电流, 下列正确的说法是:―――(　　)
A、 线圈中产生的电流是直流电,
而供给外部电路的电流是交流电;
B、线圈中产生的电流是直流电,
而供给外部电路的电流是直流电;
C、线圈中产生的电流是交流电,
而供给外部电路的电流是直流电;
D、线圈中产生的电流是交流电,
而供给外部电路的电流仍是交流电 D6.如图所示,在磁场中悬挂一根直导线,导线的两端分别连接在电流表的两个接线柱上,组成一个闭合电路.当导线沿着图示方向运动时,有两个运动方向能使电流表的指针偏转,这两个运动方向是（ ）
A．向右或向左 B．向上或向下
C．向左或向上 D．向右或向下A1、家庭电路的组成进户线、电能表、断路器、插座、灯座、开关.2、进户线分 ,之间的电压是 伏。 3、辨别火线和零线用 。 4、保险丝
作用：
材料：
选择：火线和零线220测电笔电路中电流过大时，保险丝自动熔断。一般由熔点比较低的金属合金做成的。 保险丝的电流等于或稍大于电路中正常工作的电流。 第6节 家庭电路1.进户线有＿线和＿线两根，可用＿＿＿来辨别。测电笔火零2.断路器：是家庭电路中的自动开关，起到电路＿＿和＿＿的保护作用，一定要安装在＿线上。过载短路火3.插座：便于使用多种电器而安装的一种器件。三孔式插座左＿右＿，另一孔是接＿＿用的，相应的插脚是连接用电器金属外壳的。 零火地1、小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是 （ ）
A．保险丝太粗不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载 D2、作图题:
1） 把开关、螺口灯泡正确接入图中。
2）在电路图中有插座、开关、电灯，请在空缺处填入恰当的符号。 4.家庭电路里的保险丝熔断了，可能是（ ）
A. 开关失灵
B. 灯泡的灯丝断了
C. 电路中使用了功率过大的用电器
D. 开关中的两个接线头相碰了5.某出厂的电能表标有“220V 10（20 ）A字样，
其中220V代表 ，
10A代表 ，
20A代表 . C正常电压为220V额定电流为10A最大允许电流为20A6.如图所示, 表示两盏白炽灯的两只插座的
安装电路图, 其中一项安装错误的是：　　
A、插座C; 　　　　　　B、插座D;　　　　　　
　　 C、A 灯及开关;　　　　D、B 灯及开关。 A下列情况中，造成短路的情况是（ ）
A．开关的两个接头相碰
B．插座的两个接头相碰
C．保险丝接在火线上
D．电灯泡灯丝断了，重新搭好
3．小明把一开关断开的台灯插入插座；结果家中电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 ( )
A. 开关中的两个线头相碰；
B．台灯的灯座处线头相碰；
C．台灯的插头处线头相碰；
D．插座中的两个线头相碰；C7．三孔插座上面有一个插孔E是和插头上的E接通的( )
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动
D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光　 A2.在一般情况下，
通过人体的安全电流为＿＿毫安以下，
对人体的安全电压为 。30不高于36V3.触电事故：由于人体直接或间接接触低压电的＿＿线或接近＿＿＿＿＿而造成的。火高压带电体4.安全用电十分重要，安全用电的原则是:＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿。 不接触低压带电体不靠近高压带电体第7节 电的安全使用1．触电是指通过人体的 达到一定值时对人体的 事故。
通过人体的 越大，人从触电到死亡的时间越短。
通过人体电流大小的起决于人体两端的 大小和
人体的 大小，计算公式是： 。电流伤害电流电压电阻 1. 为什么工厂里机床上的工作照明灯都用额定电压为36V的电源供电？
[解答]因为机床上的工人工作时常常要触及照明用灯，很容易触电，选用36V的安全电压，可防止发生触电事故。

2.发现电线起火，应采用下面哪种方法？ [ ]
　　A．用水扑灭火。
　　B．迅速拉下开关，切断电源。
　　C．用小刀或剪刀切断电源。
　　D．找电工处理。B3.下列与电的有关操作中正确的是( ) C实验名称： .
证明了 .
应用举例 .奥斯特实验通电导体周围存在磁场判定导线中的电流方向实验证了 .
导体的受力方向跟 和
. 有关.
能量转化: 转化为 .
应用举例 .
通电导体在磁场中受力而运动电流方向磁场方向电能机械能电动机实验名称 .
证明了 .
感应电流方向跟 和 有关.
应用举例 .
电磁感应现象闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。磁场方向导体切割磁感线方向发电机通电线圈在磁场中受力而转动电磁感应现象电能转化为机械能机械能转化为电能有换向器,没有滑环有滑环,没有换向器交流电交流电直流电交流电如何将交流发电机改装成直流发电机?将滑环换成换向器
　
2.导线在磁场中作切割磁感应线运动就能产生感应电压


4 .闭合线圈在磁场中作切割磁感应线的运动，一定能产生 感应电流
5．闭合电路的一部分导线在磁场中作切割磁感应线的
运动，一定能产生感应电流3.闭合电路的一部分导线在磁场中运动就一定能产生感应电流判是非1.导线在磁场中运动就能产生感应电流×××水银温度计铁丝衔铁1上图为温度自动报警器：
1.图中1是 .
2.水银温度计在该实验中的作用为 .
3.工作过程:当温度升到A处时,电磁铁电路 ,电磁铁 磁性 衔铁,电铃电路 ,电铃 ,报警.
当温度降到A处以下时,电磁铁电路 ,电磁铁 磁性弹簧片 ,电铃电路 ,电铃 ,不报警.
A电磁铁开关接通具有吸引接通响断开失去弹回断开不响弹簧片
