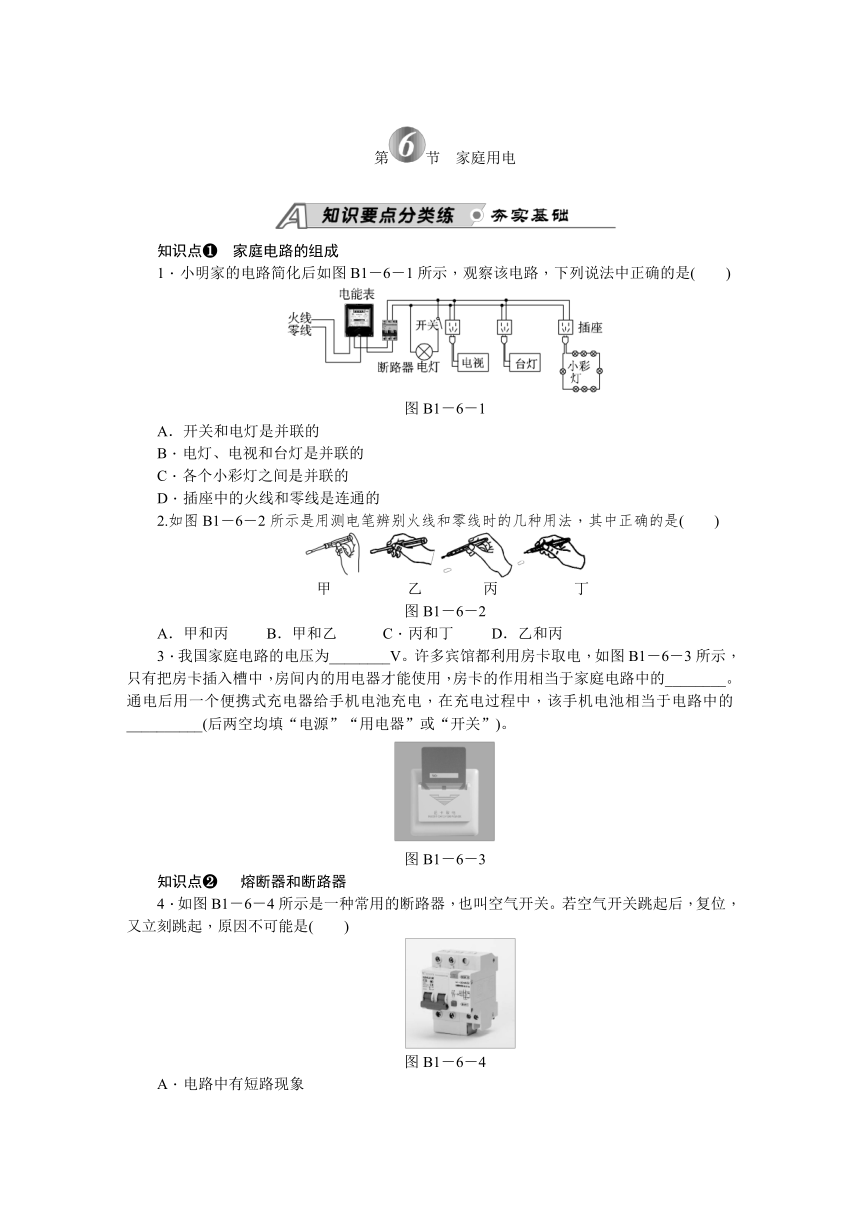

第6节 家庭用电（练习）

第eq
\a\vs4\al\co1()节　家庭用电
知识点 　家庭电路的组成
1．小明家的电路简化后如图B1－6－1所示，观察该电路，下列说法中正确的是(　　)
图B1－6－1
A．开关和电灯是并联的
B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的
D．插座中的火线和零线是连通的
2.如图B1－6－2所示是用测电笔辨别火线和零线时的几种用法，其中正确的是(　　)
　甲　　　　　乙　　　　丙　　　　　丁
图B1－6－2
A．甲和丙
B．甲和乙
C．丙和丁
D．乙和丙
3．我国家庭电路的电压为________V。许多宾馆都利用房卡取电，如图B1－6－3所示，只有把房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的________。通电后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的__________(后两空均填“电源”“用电器”或“开关”)。
图B1－6－3
知识点 　
熔断器和断路器
4．如图B1－6－4所示是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，原因不可能是(　　)
　　
图B1－6－4
A．电路中有短路现象
B．电路中出现了断路现象
C．电路中总电流过大
D．空气开关的额定电流过小

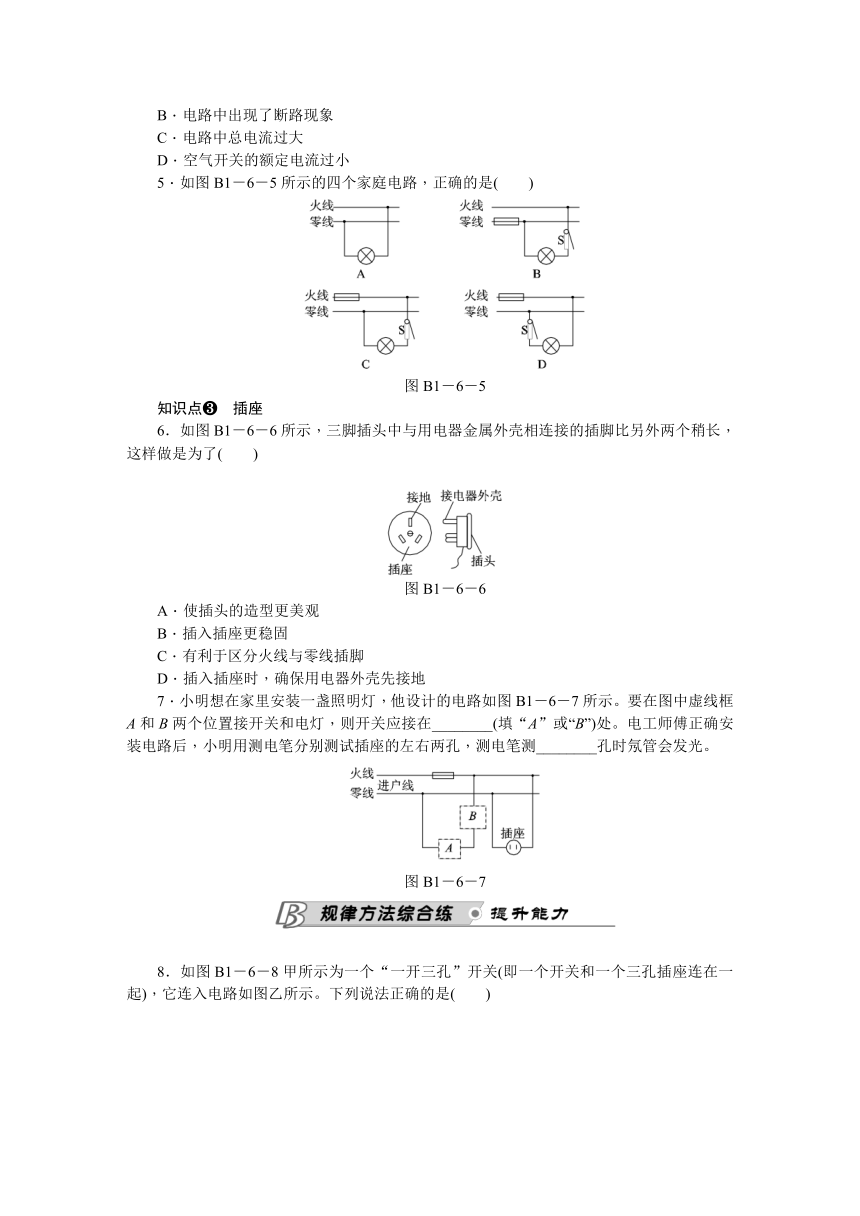

5．如图B1－6－5所示的四个家庭电路，正确的是(　　)
图B1－6－5
知识点 　插座
6．如图B1－6－6所示，三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了(　　)
图B1－6－6
A．使插头的造型更美观
B．插入插座更稳固
C．有利于区分火线与零线插脚
D．插入插座时，确保用电器外壳先接地
7．小明想在家里安装一盏照明灯，他设计的电路如图B1－6－7所示。要在图中虚线框A和B两个位置接开关和电灯，则开关应接在________(填“A”或“B”)处。电工师傅正确安装电路后，小明用测电笔分别测试插座的左右两孔，测电笔测________孔时氖管会发光。
图B1－6－7
8．如图B1－6－8甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，它连入电路如图乙所示。下列说法正确的是(　　)
图B1－6－8
A．灯和插座是串联的
B．灯和插座是并联的
C．开关只控制插座
D．开关同时控制灯和插座
9．如图B1－6－9所示是某家庭电路，闭合开关，灯不亮，用测电笔接触c点氖管不发光，接触d点氖管发光。若该电路有两处故障，则下列判断正确的是(　　)
图B1－6－9
A．ac间断路，bd间断路
B．ac间断路，eb间断路
C．ac间断路，ed间断路
D．eb间断路，cd间短路
10.如图B1－6－10所示是常见的插排，各个插座之间的连接方式为__________，插头中E与________相接，插排中有________个孔和火线连接。
图B1－6－10
11．小宝要在书房里安装两盏灯，如图B1－6－11所示，其中一盏灯的开关连接有误。连接错误的开关是________，并说出理由：____________________________。
　　
图B1－6－11
12．如图B1－6－12所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路。若人体电阻为5
kΩ，触电时通过人体的电流为________
mA。
图B1－6－12
13．请用笔画线代替导线，将图B1－6－13中的元件接入家庭电路。要求：①开关控制电灯；②三孔插座单独接入。
图B1－6－13
1．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是(　　)
图B1－6－14
2．电工师傅常用一只额定电压为220
V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图B1－6－15所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断：(以下均填“短路”“断路”或“正常”)
图B1－6－15
(1)灯泡L0不亮，说明该支路________。
(2)灯泡L0正常发光，说明该支路________。
(3)灯泡L0发光呈暗红色，说明该支路________。
教师详答
第6节　家庭用电
1．B　[解析]
开关控制电灯时，开关与被控制的电灯串联，故A错误。家庭电路中各用电器并联，因此电灯、电视和台灯是并联的，故B正确。根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联的，故C错误。如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误。
2．A
3．220　开关　用电器
4．B　5.C　6.D
7．B　右
[解析]
①根据安全用电的要求，开关要与灯泡串联并且接在火线上，所以B处接开关，A处接灯泡。②使用测电笔时，笔尖接触火线时氖管发光，接触零线时氖管不发光，所以测电笔测右孔时氖管会发光。
8．B　[解析]
如题图所示，开关控制灯泡，火线首先接入开关，然后进入灯泡，零线直接接入灯泡，灯泡、火线和零线直接构成了回路。三孔插座的上孔直接接入地线，左孔和零线相连，右孔和火线相连，三孔插座上插上用电器时，也能单独和火线、零线构成回路。由上面的分析可知，开关只控制灯泡。三孔插座和灯泡互不影响，是并联的。
9．B　[解析]
用测电笔接触c点氖管不发光，说明c点与火线断开，因此ac间断路；用测电笔接触d点氖管发光，说明d点与火线相连，由于c点与火线断开，因此d点通过灯泡与火线相连，又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路。
10．并联　地线　4
11．S1　开关S1连接在了零线上(开关S1应该连接在火线上)
12．会　44
[解析]
(1)当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
(2)家庭电路的电压U＝220
V，人体电阻R＝5
kΩ＝5000
Ω，
因此通过人体的电流：
I＝＝＝0.044
A＝44
mA。
13．如图所示
[解析]
(1)灯泡接法：火线先进入开关，再进入灯泡，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又安全。
(2)三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
[拓展培优]
1．C　[解析]
A、B图中闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形；C图中闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形；D图中闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路。
2．(1)断路　(2)短路　(3)正常
[解析]
(1)当灯泡L0不亮时，说明电路是断路状态。(2)当灯泡L0能正常发光，说明灯泡L0两端电压为220
V，该支路发生了短路。
(3)L0发光呈暗红色时，灯泡L0与被检测灯泡串联，两只灯得到的电压均小于220
V，不能正常发光，进而说明被检测灯泡是正常的。
